SICK WLD4FP-313111A0ZZZ 1121475
WLD4FP-313111A0ZZZ 1121475 SICK
WLD4FP-313111A0ZZZ
基本信息
型号: WLD4FP-313111A0ZZZ
订货号: 1121475
参考面价： 101.00 EUR
Merkmale
- Funktionsprinzip：
- Reflexions-Lichtschranke
- Funktionsprinzip Detail：
- Mit Mindestabstand zum Reflektor (Doppellinsensystem)

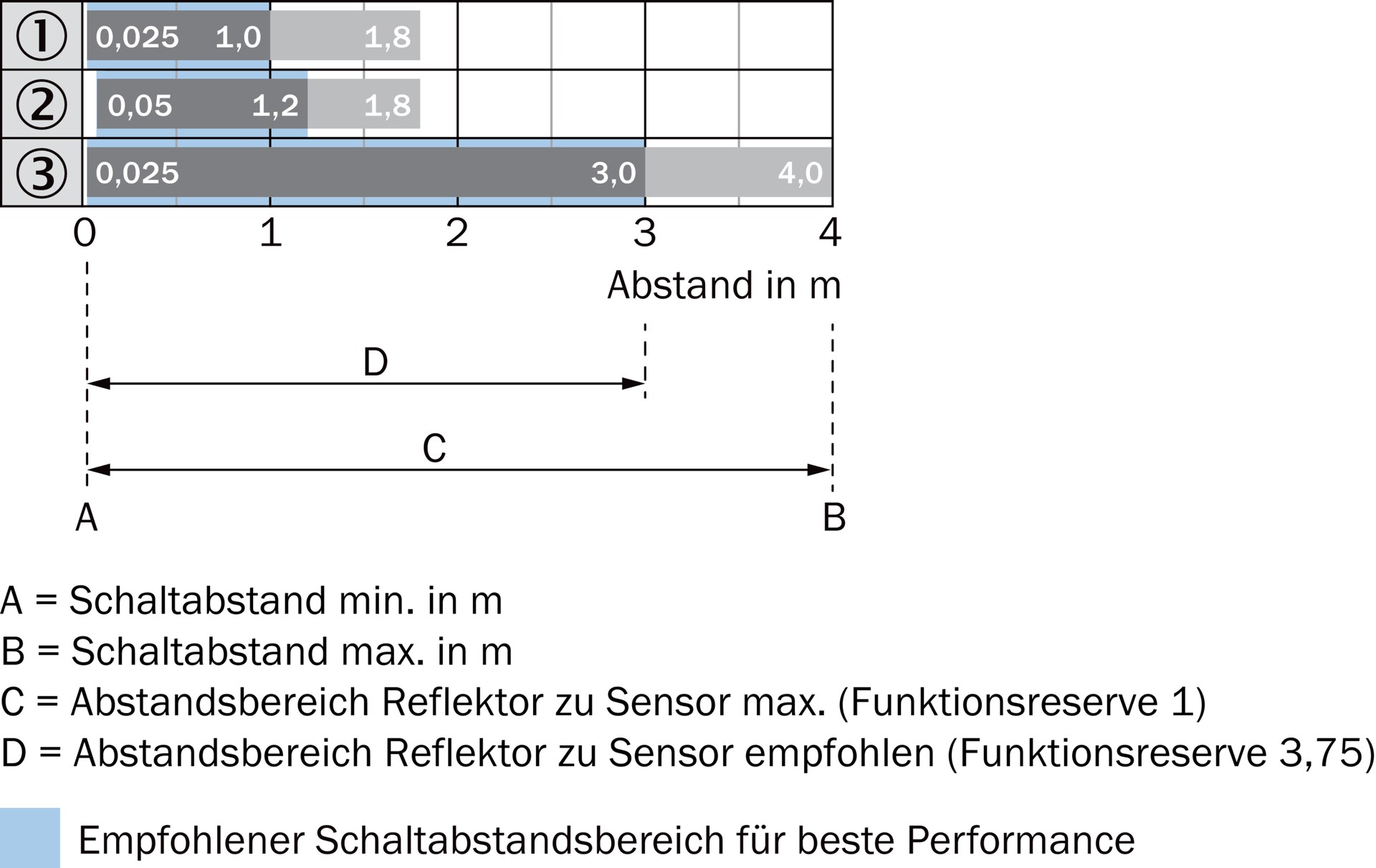

- Schaltabstand：
- Schaltabstand min.：
- 0 m
- Schaltabstand max.：
- 4,5 m

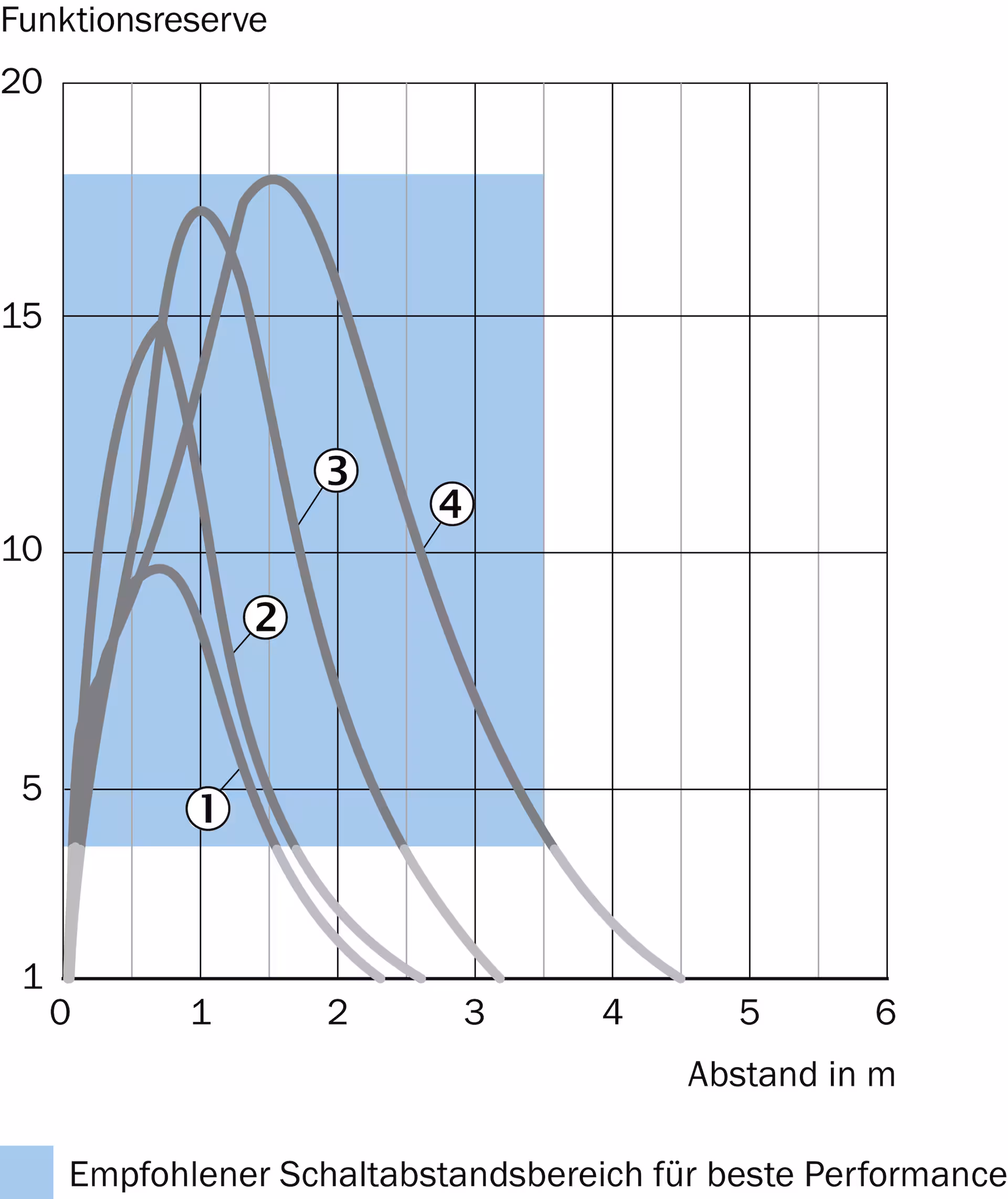

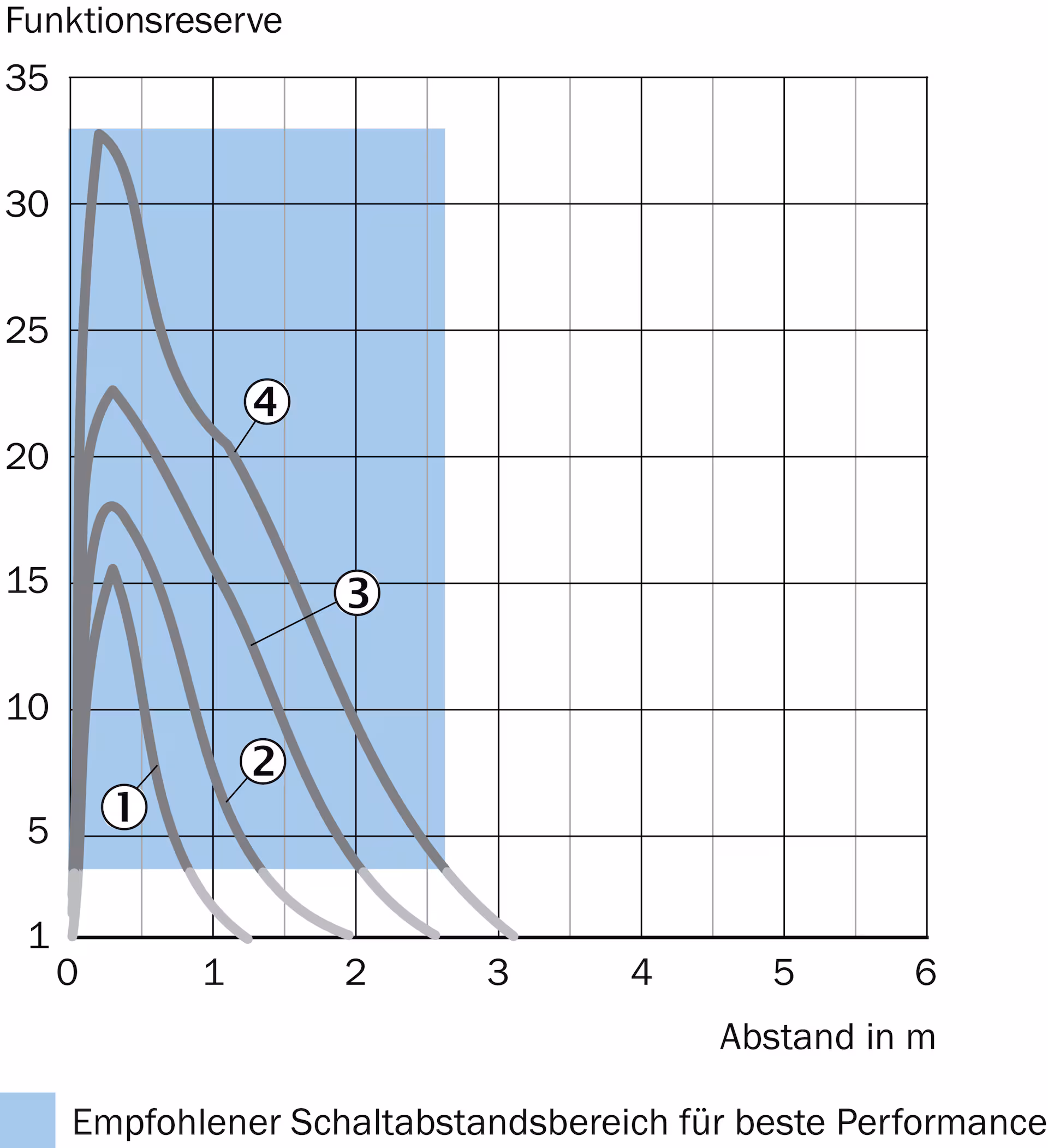

- Abstandsbereich Reflektor zu Sensor max. (Funktionsreserve 1)：
- 0,015 m ... 4,5 m
- Abstandsbereich Reflektor zu Sensor empfohlen (Funktionsreserve 3,75)：
- 0,035 m ... 3,9 m
- Referenzreflektor：
- Reflektor P250
- Empfohlener Schaltabstandsbereich für beste Performance：
- 0,035 m ... 3,9 m
- Polarisationsfilter：
- Ja
- Sendestrahl：
- Lichtsender：
- PinPoint-LED
- Lichtart：
- Sichtbares Rotlicht
- Lichtfleckform：
- Punktförmig
- Lichtfleckgröße (Abstand)：
- Ø 38 mm (1.000 mm)
- Maximale Streuung des Sendestrahls um normierte Sendeachse (Schielwinkel)：
- < +/- 1.5° (bei TU = +23 °C)
- LED-Kenndaten：
- Normative Referenz：
- EN 62471:2008-09 | IEC 62471:2006, modifiziert
- LED-Risikogruppenkennzeichnung：
- Freie Gruppe
- Wellenlänge：
- 635 nm
- Mittlere Lebensdauer：
- 100.000 h bei TU = +25 °C
- Einstellung：
- Keine：
- –
- Anzeige：
- LED grün：
- Betriebsanzeige
- Statisch an: Power on
- LED gelb：
- Status Lichtempfang
- Statisch an: Objekt nicht anwesend
- Statisch aus: Objekt anwesend
- Blinkend: Unterschreitung der Funktionsreserve 1,5
Sicherheitstechnische Kenngrößen
- MTTFD：
- 1.390 Jahre
- DCavg：
- 0 %
- TM (Gebrauchsdauer)：
- 20 Jahre (EN ISO 13849, Nutzungsrate: 60 %)
Elektrische Daten
- Versorgungsspannung UB：
- 10 V DC ... 30 V DC 1)
- Restwelligkeit：
- ≤ 5 Vss
- Gebrauchskategorie：
- DC-12 (Nach EN 60947-5-2)
- DC-13 (Nach EN 60947-5-2)
- Stromaufnahme：
- ≤ 20 mA, ohne Last. Bei UB = 24 V
- Schutzklasse：
- III
- Digitalausgang：
- Anzahl：
- 1
- Art：
- Gegentakt: PNP/NPN
- Signalspannung PNP HIGH/LOW：
- Ca. UB-2,5 V / 0 V
- Signalspannung NPN HIGH/LOW：
- Ca. UB / < 2,5 V
- Ausgangsstrom Imax.：
- ≤ 100 mA
- Schutzschaltungen Ausgänge：
- Verpolsicher
- ：
- Überstromfest
- ：
- Kurzschlussfest
- Ansprechzeit：
- ≤ 500 µs
- Wiederholgenauigkeit (Ansprechzeit)：
- 150 µs 2)
- Schaltfrequenz：
- 1.000 Hz 3)

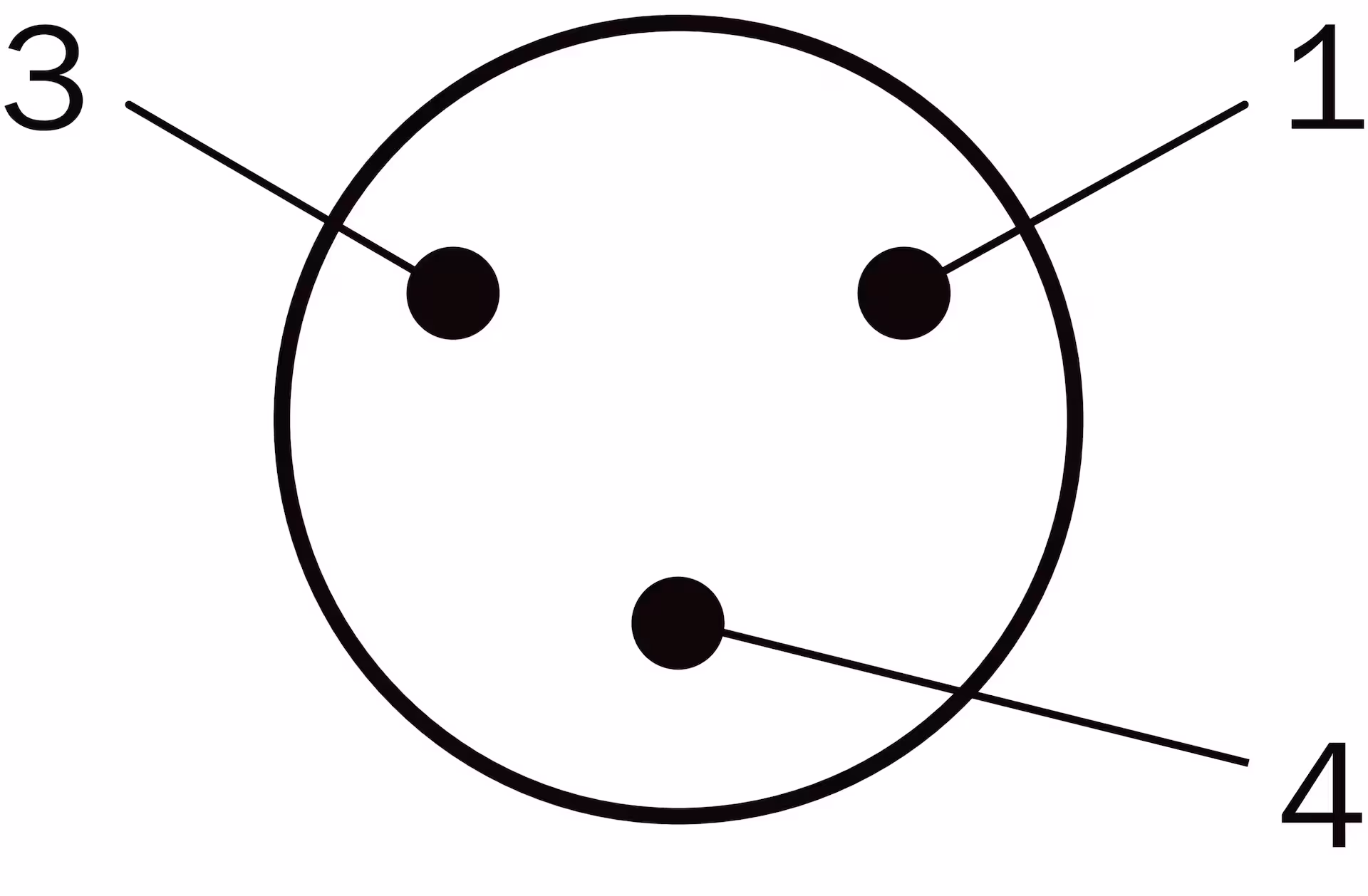

- Pin-/Ader-Belegung：
- Funktion Pin 4 / schwarz (BK)：
- Digitalausgang, dunkelschaltend, Objekt anwesend → Ausgang Q HIGH 4)
Mechanische Daten
- Bauform：
- Quaderförmig
- Bauform Detail：
- Flat

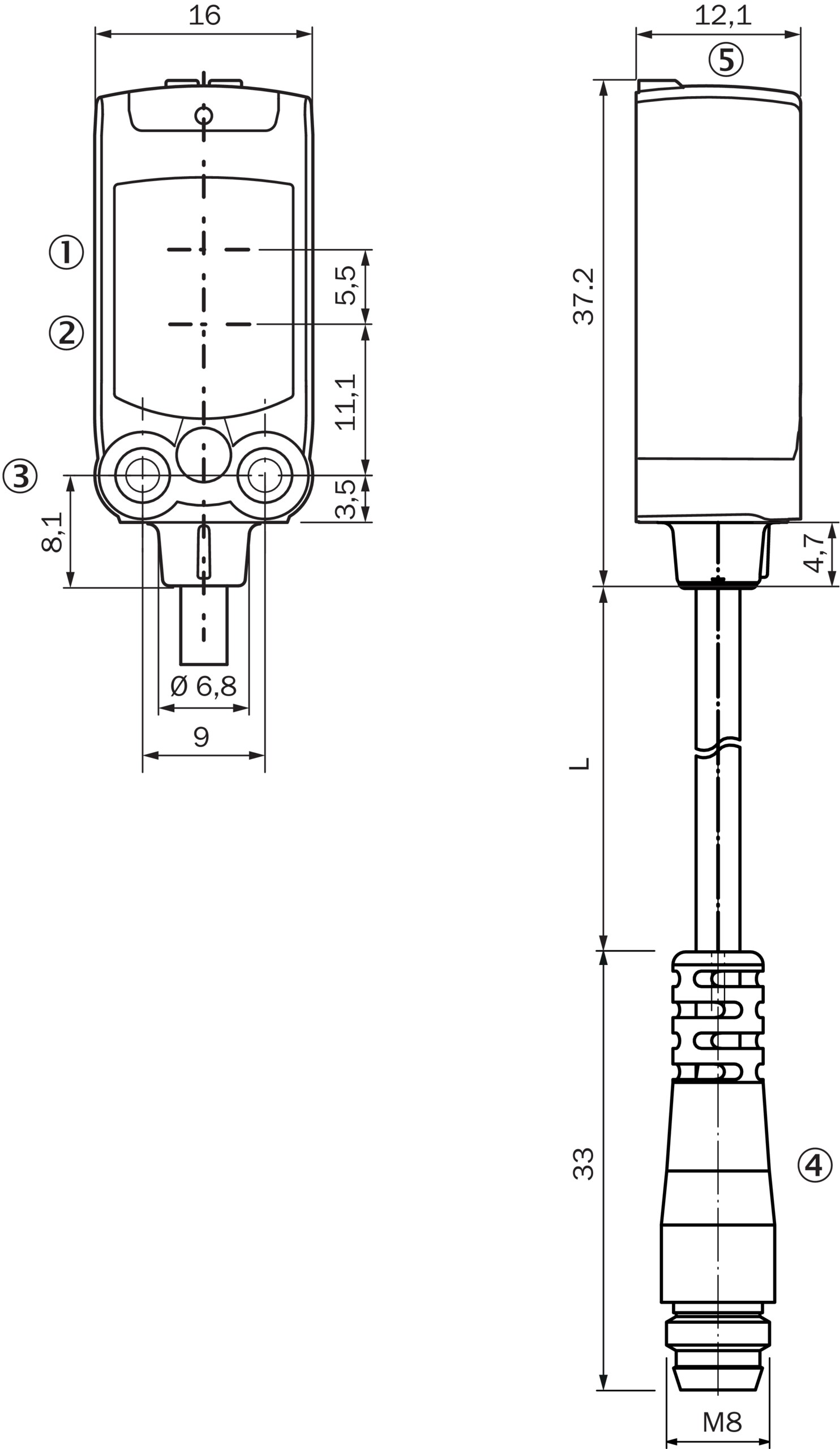

- Abmessungen (B x H x T)：
- 16 mm x 40,1 mm x 12,1 mm
- Anschluss：
- Leitung mit Stecker M8, 3-polig, 110 mm
- Anschluss Detail：
- Tiefkühleigenschaft：
- Unter 0 °C Leitung nicht verformen
- Leiterquerschnitt：
- 0,14 mm²
- Leitungsdurchmesser：
- Ø 3,4 mm
- Leitungslänge (L)：
- 77 mm
- Material：
- Gehäuse：
- Kunststoff, VISTAL®
- Frontscheibe：
- Kunststoff, PMMA
- Leitung：
- PVC
- Stecker：
- Kunststoff, VISTAL®
- Gewicht：
- Ca. 30 g
- Max. Anzugsdrehmoment der Befestigungsschrauben：
- 0,4 Nm
Umgebungsdaten
- Schutzart：
- IP66 (EN 60529)
- IP67 (EN 60529)
- IP69 (EN 60529)
- Umgebungstemperatur Betrieb：
- –40 °C ... +60 °C
- Umgebungstemperatur Lager：
- –40 °C ... +75 °C
- Typ. Fremdlichtunempfindlichkeit：
- Künstliches Licht: ≤ 50.000 lx
- Sonnenlicht: ≤ 50.000 lx
- Schockfestigkeit：
- 30 g, 11 ms (3 positive und 3 negative Schocks entlang der X-, Y-, Z-Achse, insgesamt 18 Schocks (EN60068-2-27))
- Schwingfestigkeit：
- 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
- Luftfeuchte：
- 35 % ... 95 %, relative Luftfeuchte (kein Beschlag)
- Elektromagnetische Verträglichkeit (EMV)：
- EN 60947-5-2
- Reinigungsmittelbeständigkeit：
- ECOLAB
- UL-File-Nr.：
- NRKH.E181493 & NRKH7.E181493
