C4IT-04214ABA01KA0 1094834
C4IT-04214ABA01KA0 1094834基本信息
型号: C4IT-04214ABA01KA0
订货号: 1094834
参考面价： 1842.00 EUR
C4IT-04214ABA01KA0 1094834基本属性
净重：1.575 KG
毛重：1.575 KG
长度：70 mm
宽度：70 mm
高度：615 mm
C4IT-04214ABA01KA0 1094834特征
- 系统部件：
- 1 Twin-Stick
- 决议：
- 14 mm
- 保护场高度：
- 420 mm
- 范围：
- 4,5 m
- 响应时间：
- 14 ms
- 交货范围：
- 1 Twin-Stick mit vormontierter Anschlussleitung, 10 m
- Prüfstab mit Durchmesser entsprechend der Auflösung des Sicherheits-Lichtvorhangs
- Sicherheitshinweis
- Montageanleitung
- Betriebsanleitung zum Download
C4IT-04214ABA01KA0 1094834安全参数
- 类型：
- Typ 4 (IEC 61496-1)
- 安全完整性级别：
- SIL 3 (IEC 61508)
- 类别：
- Kategorie 4 (ISO 13849-1)
- 性能水平：
- PL e (ISO 13849-1)
- PFHD（每小时发生危险故障的平均概率）：
- 4,3 x 10–9
- TM（使用寿命）：
- 20 Jahre (ISO 13849-1)
- 故障时的安全条件：
- Mindestens ein OSSD befindet sich im AUS-Zustand.
C4IT-04214ABA01KA0 1094834功能
- 保护性操作：
- ✔
C4IT-04214ABA01KA0 1094834接口
- 系统连接：
- 连接类型：
- Anschlussleitung (10 m) mit offenem Leitungsende, 5-adrig
- 允许线路长度：
- ≤ 20 m 1)
- 允许的导体横截面：
- ≥ 0,34 mm²
- 显示元素：
- LEDs
C4IT-04214ABA01KA0 1094834电气数据
- 防护等级：
- III (IEC 61140)
- 电源电压Uv：
- 24 V DC (19,2 V ... 28,8 V)
- 余纹波：
- ≤ 10 % 1)
- 电流消耗：
- Ca. 193 mA
- 典型功耗：
- 3,7 W (DC)
- 安全输出（OSSD）：
- 来源类型：
- PNP-Halbleiter, kurzschlussfest, querschlussüberwacht 2)
- 接通状态，开关电压高：
- 24 V DC (UV – 2,25 V DC ... UV)
- OFF状态，开关电压LOW：
- ≤ 2 V DC
- 每个OSSD的当前容量：
- ≤ 300 mA

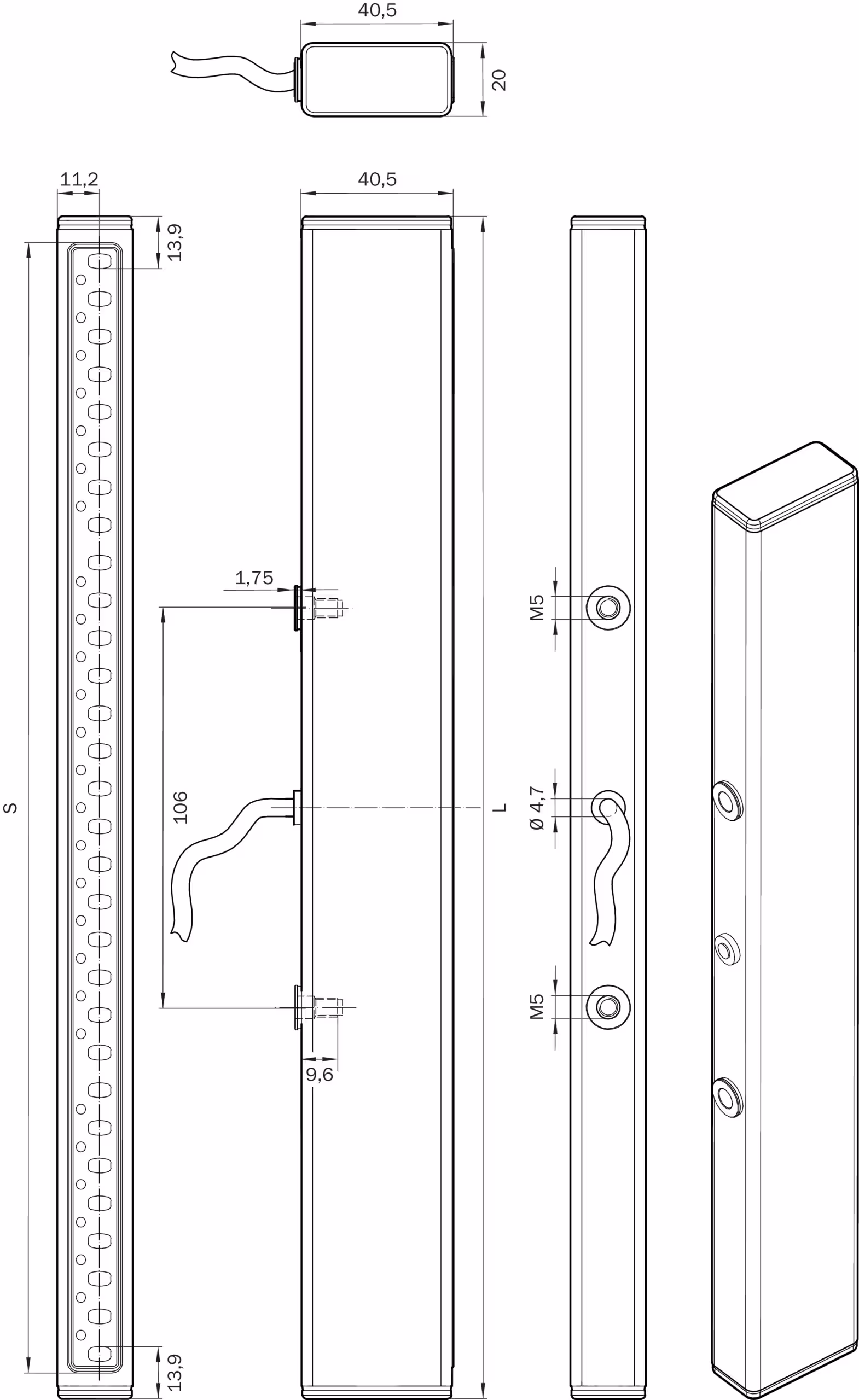

C4IT-04214ABA01KA0 1094834机械数据
C4IT-04214ABA01KA0 1094834环境数据
C4IT-04214ABA01KA0 1094834其他信息
C4IT-04214ABA01KA0 1094834分类
