SICK ATM60-D4H13x13 1030017 原厂跨境采购
ATM60-D4H13x13 1030017 SICK
ATM60-D4H13x13
基本信息
型号: ATM60-D4H13x13
订货号: 1030017
Performance
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 8.192 (13 bit)
- Anzahl der Umdrehungen：
- 8.192 (13 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 13 bit x 13 bit (8.192 x 8.192)
- Messschritt：
- 0,043°
- Fehlergrenzen G：
- ± 0,25° 1)
- Wiederholstandardabweichung σr：
- 0,1° 2)
Schnittstellen
- Kommunikationsschnittstelle：
- DeviceNet™
- Datenprotokoll：
- DeviceNet Specification Release 2.0
- Adresseinstellung：
- 0 ... 63, DIP-Schalter oder Protokoll
- Datenübertragungsrate (Baudrate)：
- 125 kBaud, 250 kBaud, 500 kBaud, DIP-Schalter oder Protokoll
- Initialisierungszeit：
- 1.250 ms 1)
- Positionsbildungszeit：
- 0,25 ms
- Statusinformation：
- Netzwerk Status LED, 2-farbig
- Busabschluss：
- DIP-Schalter 2)
- Set (elektronische Justage)：
- Über PRESET Taster oder Protokoll
Elektrische Daten

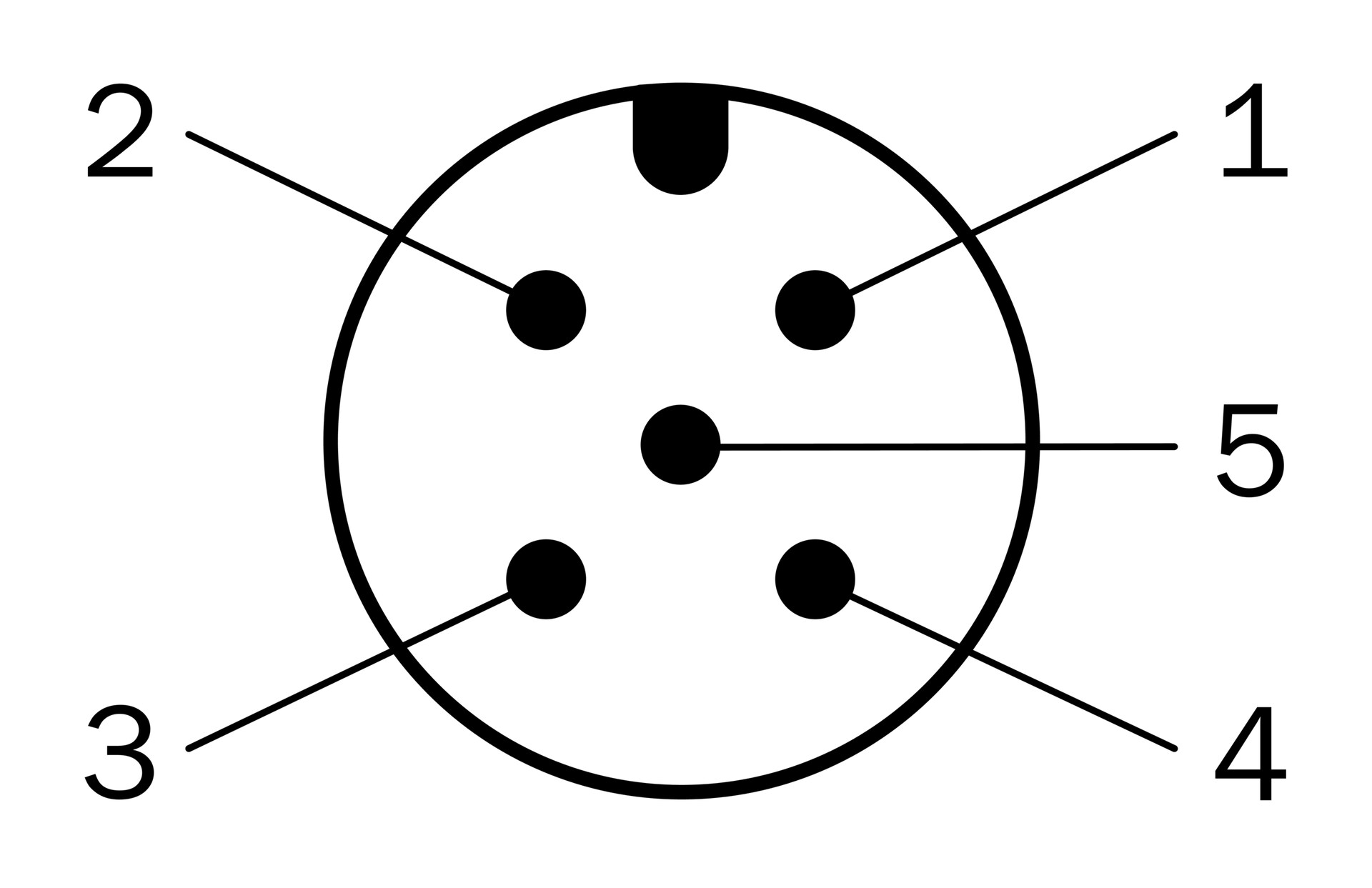

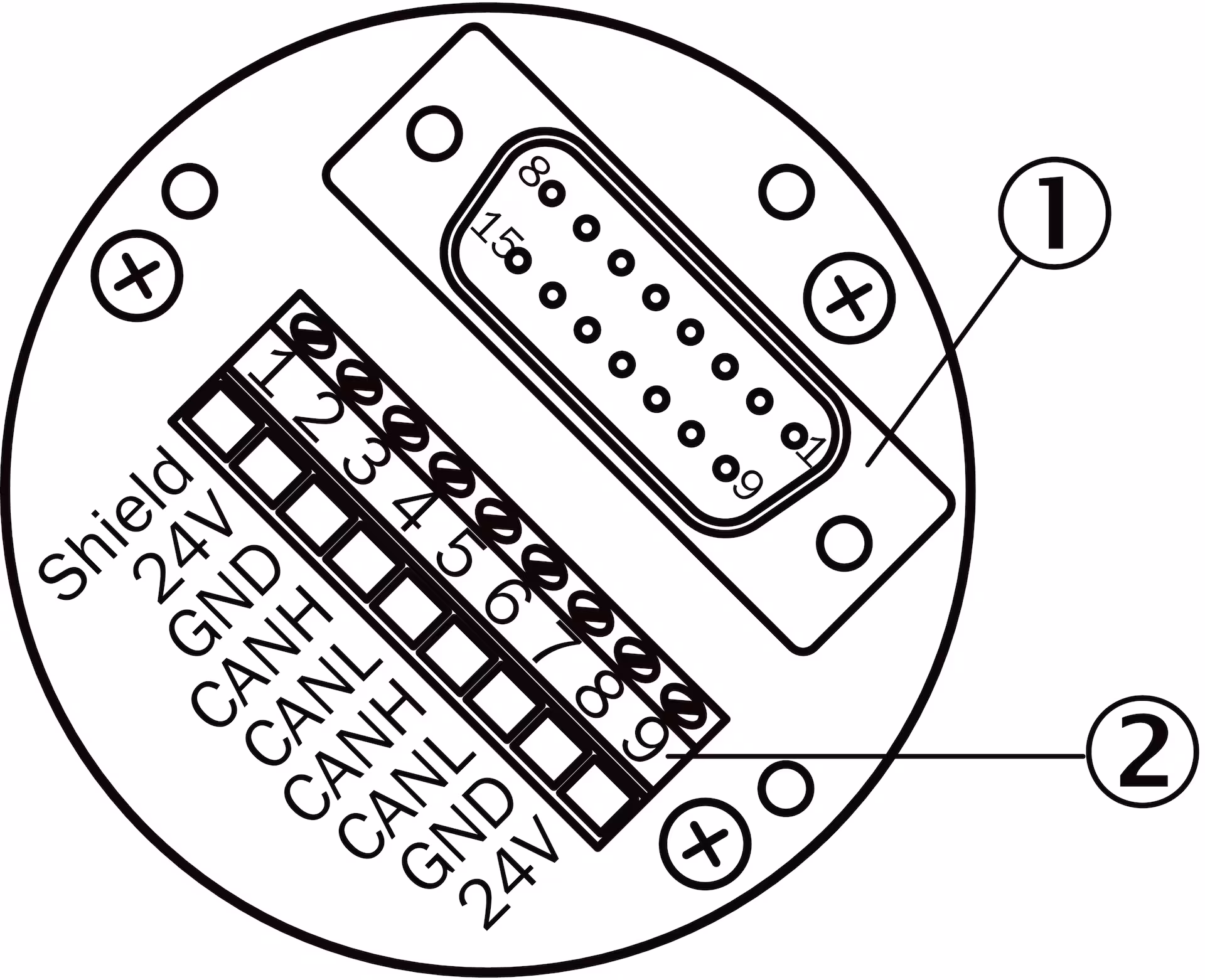

- Anschlussart：
- Bus-Adapter für DeviceNet 1)
- Versorgungsspannung：
- 10 ... 32 V
- Leistungsaufnahme：
- ≤ 2 W (ohne Last)
- Verpolungsschutz：
- ✔
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 150 Jahre (EN ISO 13849-1) 2)

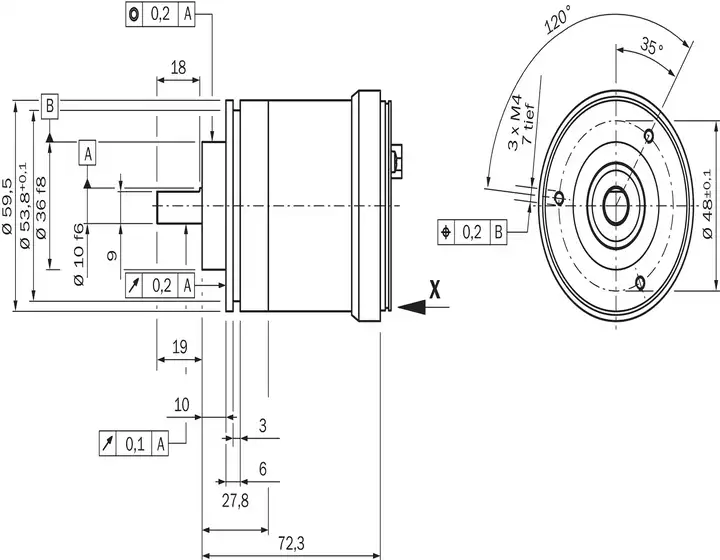

Mechanische Daten
- Mechanische Ausführung：
- Vollwelle, Klemmflansch
- Wellendurchmesser：
- 10 mm
- Wellenlänge：
- 19 mm
- Gewicht：
- 0,59 kg 1)
- Material, Welle：
- Edelstahl
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminiumdruckguss
- Anlaufdrehmoment：
- 2,5 Ncm (+20 °C), mit Wellendichtring
- 0,5 Ncm (+20 °C), ohne Wellendichtring 2)
- Betriebsdrehmoment：
- 1,8 Ncm (+20 °C), mit Wellendichtring
- 0,3 Ncm (+20 °C), ohne Wellendichtring 2)
- Zulässige Wellenbelastung：
- 300 N (radial)
- 50 N (axial)
- Betriebsdrehzahl：
- ≤ 6.000 min⁻¹ 3)
- Trägheitsmoment des Rotors：
- 35 gcm²
- Lagerlebensdauer：
- 3,6 x 109 Umdrehungen
- Winkelbeschleunigung：
- ≤ 500.000 rad/s²
Umgebungsdaten
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3
- Schutzart：
- IP67, mit Wellendichtring (IEC 60529) 1)
- IP43, ohne Wellendichtring, am Geberflansch nicht abgedichtet (IEC 60529) 1)
- IP66, ohne Wellendichtring, am Geberflansch abgedichtet (IEC 60529) 1)
- Zulässige relative Luftfeuchte：
- 98 %
- Betriebstemperaturbereich：
- –20 °C ... +85 °C
- Lagerungstemperaturbereich：
- –40 °C ... +100 °C, ohne Verpackung
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 6 ms (EN 60068-2-27)
- Widerstandsfähigkeit gegenüber Vibration：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
Klassifikationen
