Ruler-E1122
基本信息
型号: Ruler-E1122
订货号: 1029234
Merkmale
- Aufgabenstellung：
- Qualitätsinspektion, High-Speed
- Messen, 3D
- Technologie：
- 3D-Triangulation
- Produktkategorie：
- Streaming, vorkalibriert
- Arbeitsabstand：
- 280 mm ... 1.280 mm

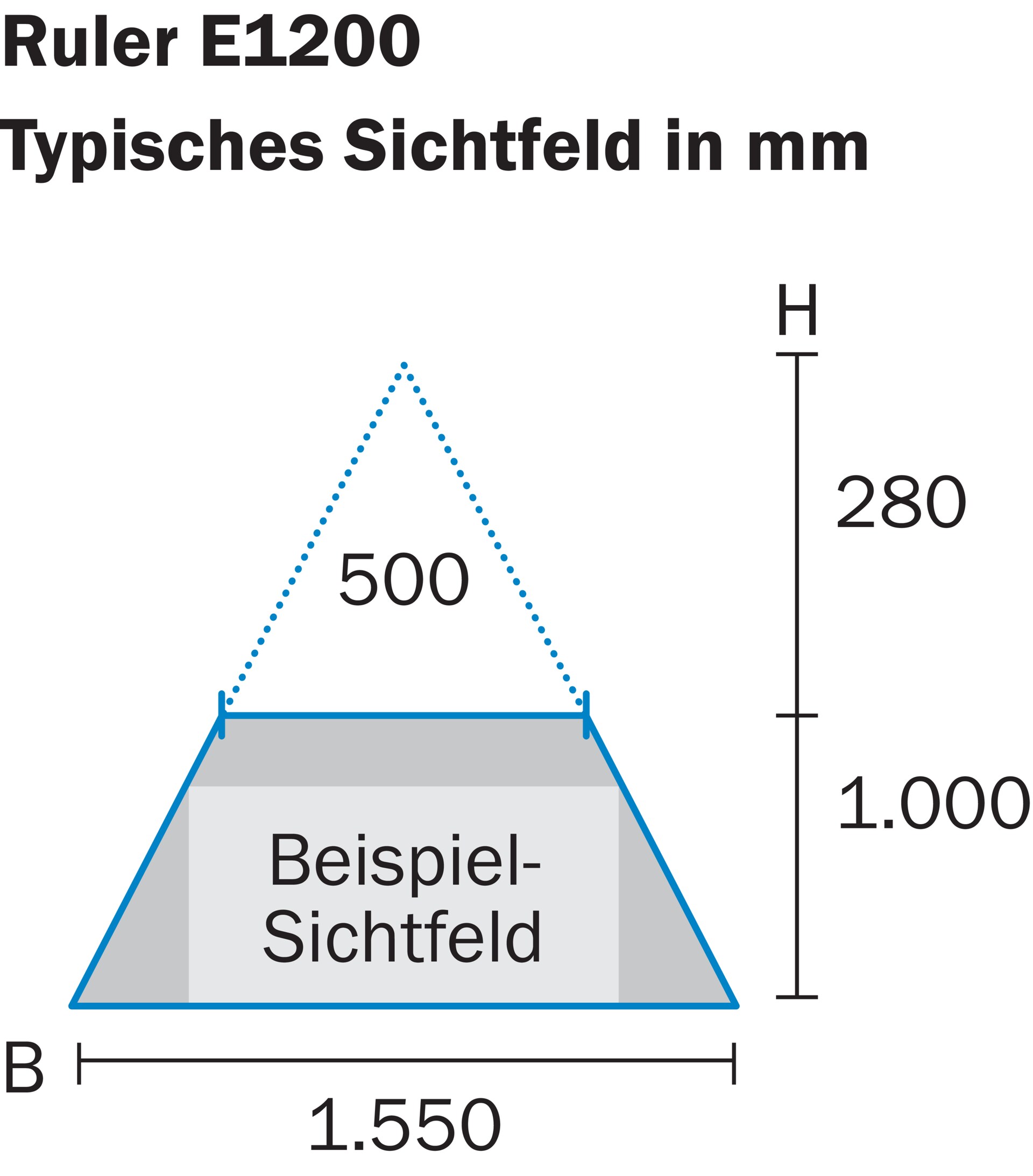

- Beispiel Sichtfeld：
- 250 mm x 1.200 mm
- Sichtfeldbreite：
- 500 mm ... 1.550 mm
- Beleuchtung：
- Integriert
- Beleuchtungsfarbe：
- Rot, Laser, sichtbar, 660 nm, ± 15 nm
- Laserklasse：
- 3B (EN 60825-1:2014+A11:2021; IEC 60825-1:2014, entspricht den FDA-Leistungsstandards für Laserprodukte mit Ausnahme der Konformität mit IEC 60825-1 Ed.3., wie in Laser Notice Nr. 56 vom 8. Mai 2019 beschrieben.)
- Datensynchronisation：
- Frei laufend, Encoder-Triggerung, externe Triggerung
- Vorkalibriert：
- ✔
- Grauwertprüfungen：
- ✔
- Streulichtmessung：
- ✔
- Spektralbereich：
- Ca. 630 nm ... 690 nm
- Maximaler Höhenbereich：
- 1.000 mm
- Heizungselement：
- Ohne Heizung
- Beschreibung：
- Ruler E1200 SB - 3B Laser, Streulichtmessungen, max. 10 k Profile/Sekunde. Gigabit-Ethernetschnittstelle, 1.024 px x 512 px.
Mechanik/Elektrik

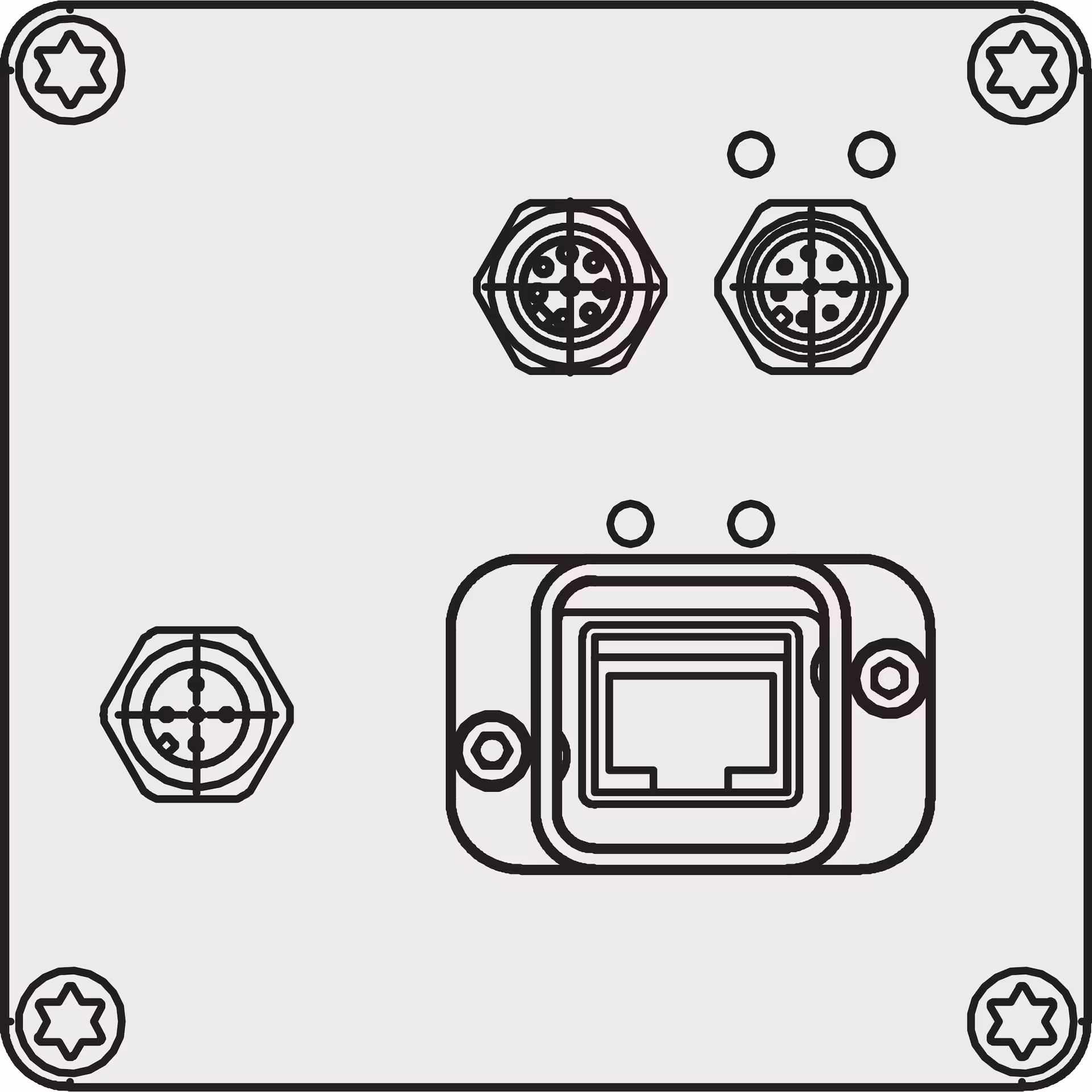

- Anschlussart：
- Harting, Push-Pull-Steckverbinder (Ethernet)

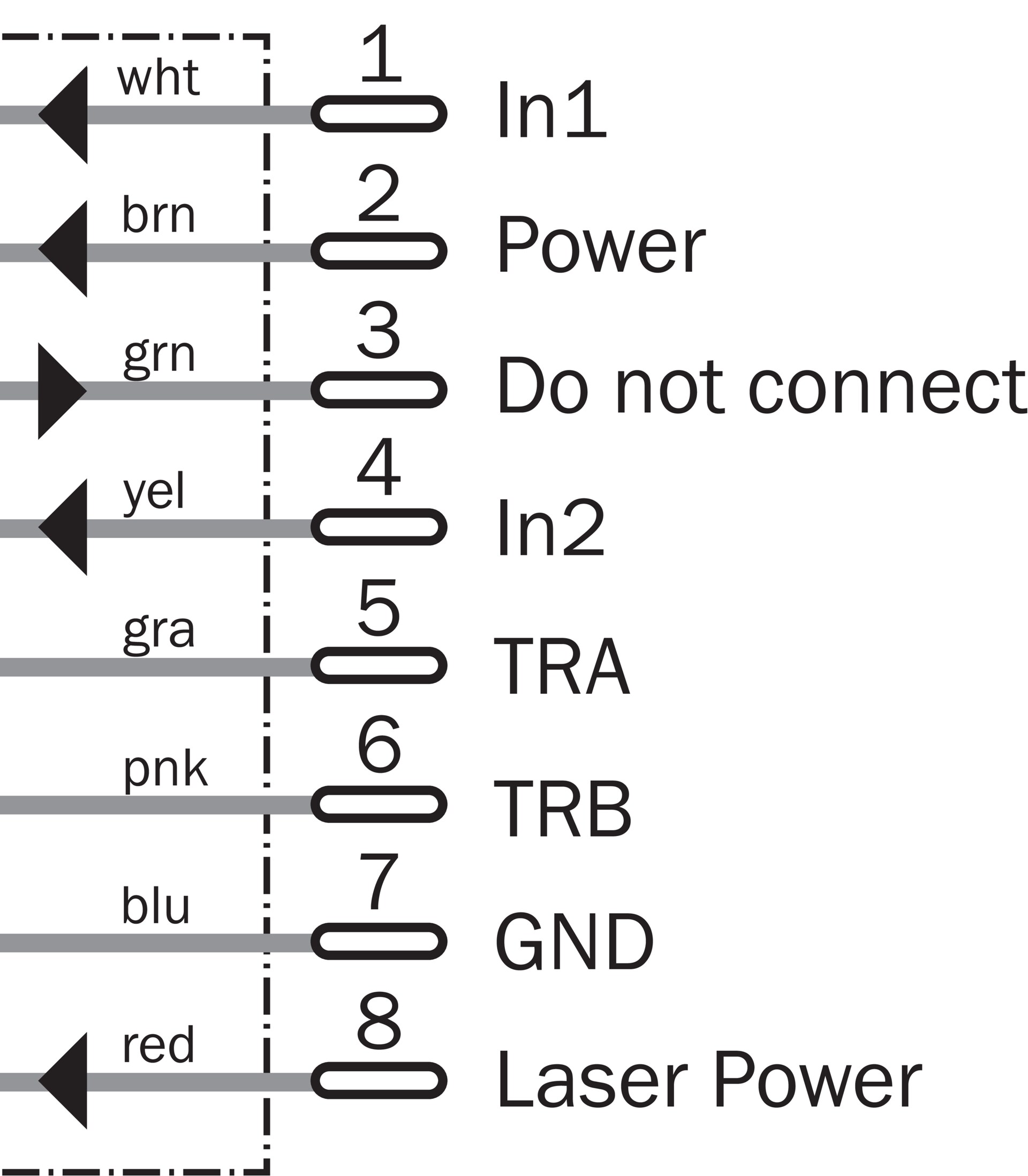

- M12, 8-poliger Stecker, A-codiert (Spannungsversorgung, I/O)

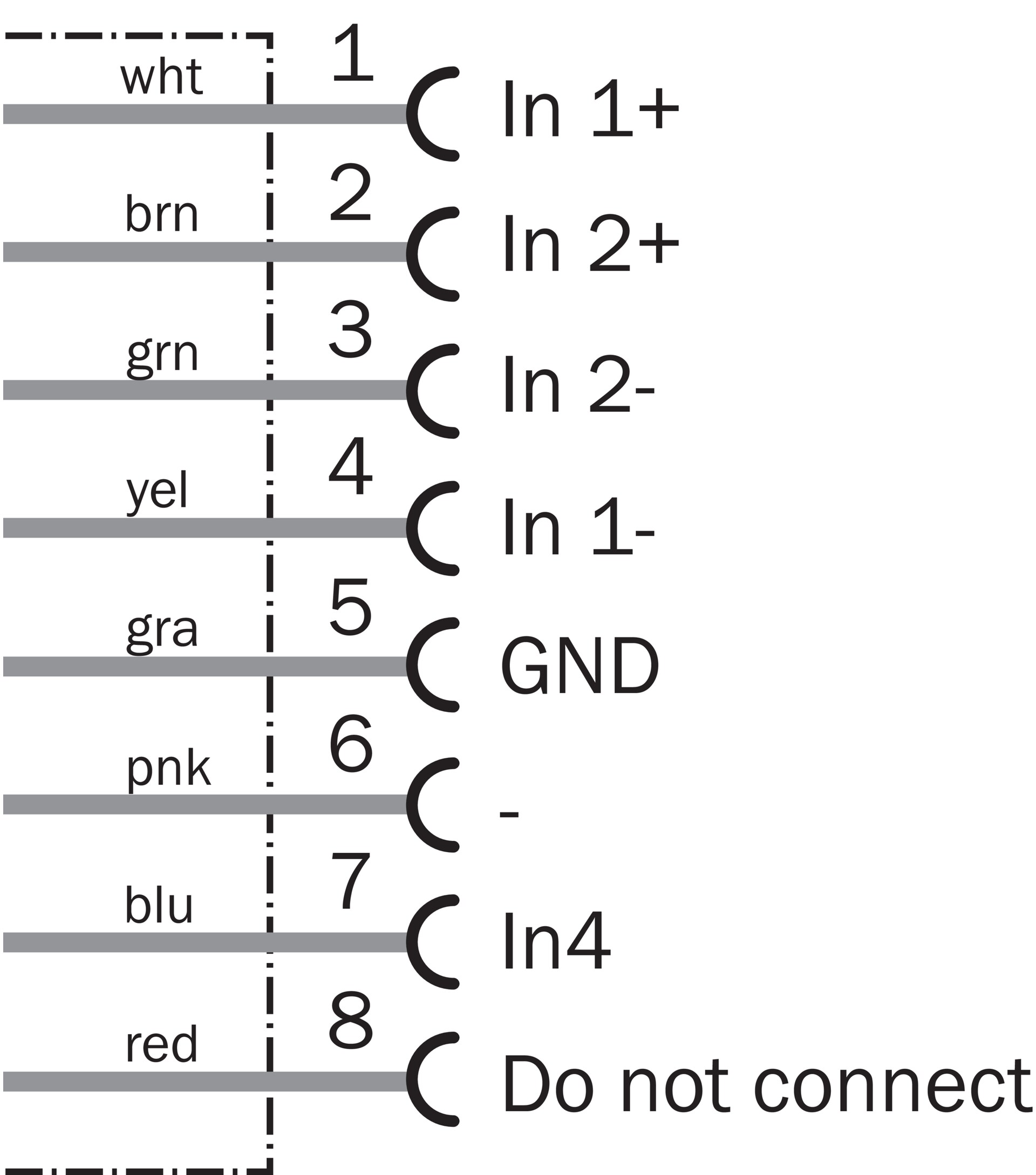

- M12, 8-poliger Stecker (Encoder)
- Material, Anschlüsse：
- M12: nickelbeschichtetes Kupfer, Ethernet: Thermoplast/eloxiertes Aluminium
- Restwelligkeit：
- < 5 Vss
- Leistungsaufnahme：
- 7 W
- Stromaufnahme：
- < 1 A
- Schutzart：
- IP65
- Gehäusematerial：
- Aluminium
- Gehäusefarbe：
- Grau, pulverbeschichtet
- Frontscheibenmaterial：
- Flachglas, antireflex-beschichtet
- Gewicht：
- 7 kg

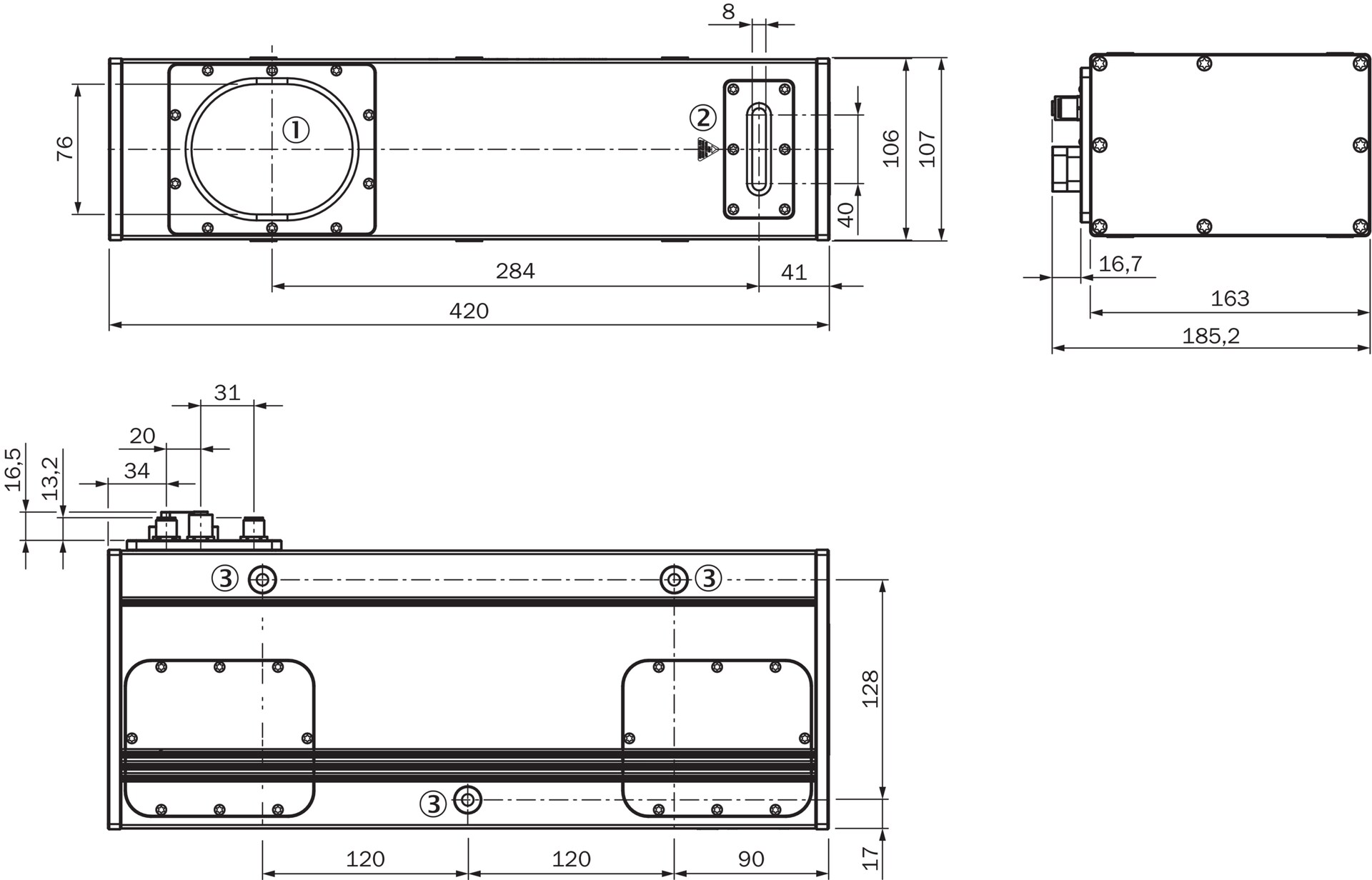

- Abmessungen (L x B x H)：
- 420 mm x 107 mm x 163 mm
Performance
- Bildsensor：
- CMOS
- Sensorauflösung：
- 1.024 px x 512 px
- Scan-/Bildfrequenz：
- 10.000 3D-Profile/s
- Typische Höhenauflösung：
- 0,4 mm 1)
- 3D-Profilauflösung：
- 1.024 px
- Scatter-Auflösung：
- 1.024 px
- Grauzeilenauflösung：
- 1.024 px
Schnittstellen
- Ethernet：
- ✔ , UDP/IP
- Datenübertragungsrate：
- 1.000 Mbit/s
- Seriell：
- ✔ , RS-422
- Funktion：
- Encoder
- Datenübertragungsrate：
- Maximale Encoderfrequenz: 2 MHz
- Konfigurationssoftware：
- Ranger Studio
- Betriebssystem：
- Windows 7, Windows XP Pro, Windows 10
- Entwicklungsumgebung：
- C++ (VS 2005/2008/2010) / C
- Programmierschnittstelle：
- iCon API
- Digitaleingang：
- 3 x HIGH = 10 V ... 28,8 V
- Encoder-Schnittstelle：
- RS-422
- Maximale Encoderfrequenz：
- 2 MHz
Umgebungsdaten
- Schockbelastung：
- 15 g, 3 x 6 Richtungen
- Vibrationsbelastung：
- 5 g, 58 Hz ... 150 Hz
- Betriebsumgebungstemperatur：
- 0 °C ... +40 °C 1)
- Lagertemperatur：
- –30 °C ... +70 °C 1)
