SICK PBS2-RB010SG2SS0NMA0Z 6073814
PBS2-RB010SG2SS0NMA0Z 6073814 SICK
PBS2-RB010SG2SS0NMA0Z
基本信息
型号: PBS2-RB010SG2SS0NMA0Z
订货号: 6073814
参考面价： 356.71 EUR
Merkmale
- Medium：
- Flüssig, gasförmig
- Druckart：
- Relativdruck
- Druckeinheit：
- bar
- Messbereich：
- 0 bar ... 10 bar
- 0 psi ... 145 psi
- Prozesstemperatur：
- –20 °C ... +85 °C
- Maximale Bürde RA：
- 4 mA ... 20 mA (RA ≤ 0,5 kOhm)
- 0 V ... 10 V, 3-Leiter (RA > 10 kOhm)
- Nullpunktabgleich：
- Max. + 3 % der Spanne
- Ausgangssignal：
- IO-Link/PNP/NPN + 4 mA ... 20 mA / 0 V ... 10 V
- Drehbarkeit des Gehäuses：
- Display gegen Gehäuse mit elektrischem Anschluss: 330 °
- Gehäuse gegen Prozessanschluss: 320 °
- Display：
- 14-Segment-LED, rot, 4-stellig, Ziffernhöhe 9 mm, elektronisch um 180° drehbar
- Aktualisierung: 1.000, 500, 200, 100 ms (programmierbar)
Mechanik/Elektrik

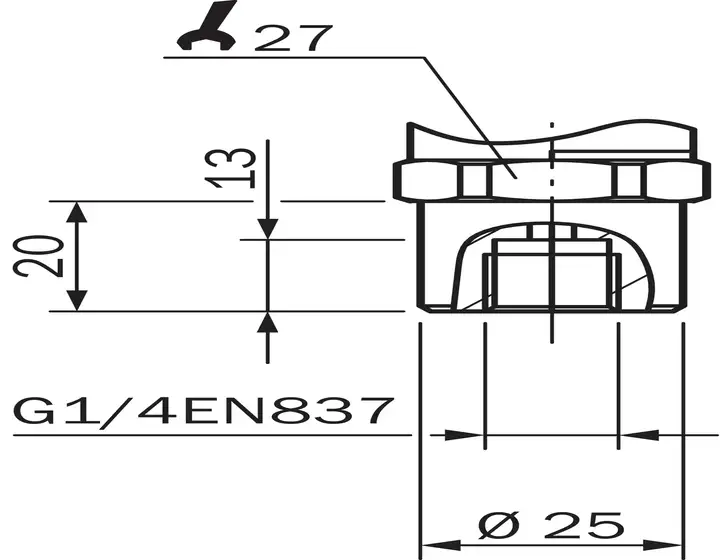

- Prozessanschluss：
- G ¼ innen
- Medienberührende Werkstoffe：
- Druckanschluss: Edelstahl 316L
- Drucksensor: Edelstahl 316L (ab 0 bar ... 10 bar rel Edelstahl 13-8 PH)
- Interne Übertragungsflüssigkeit：
- Synthetisches Öl (nur für Messbereiche < 0 bar ... 10 bar und ≤ 0 bar abs ... 25 bar abs)
- Kanalbohrung：
- 3,5 mm Standard
- Gehäusematerial：
- Unterteil: Edelstahl 304, Kunststoffkopf: PC + ABS, Tastatur: TPE-E, Displayscheibe: PC

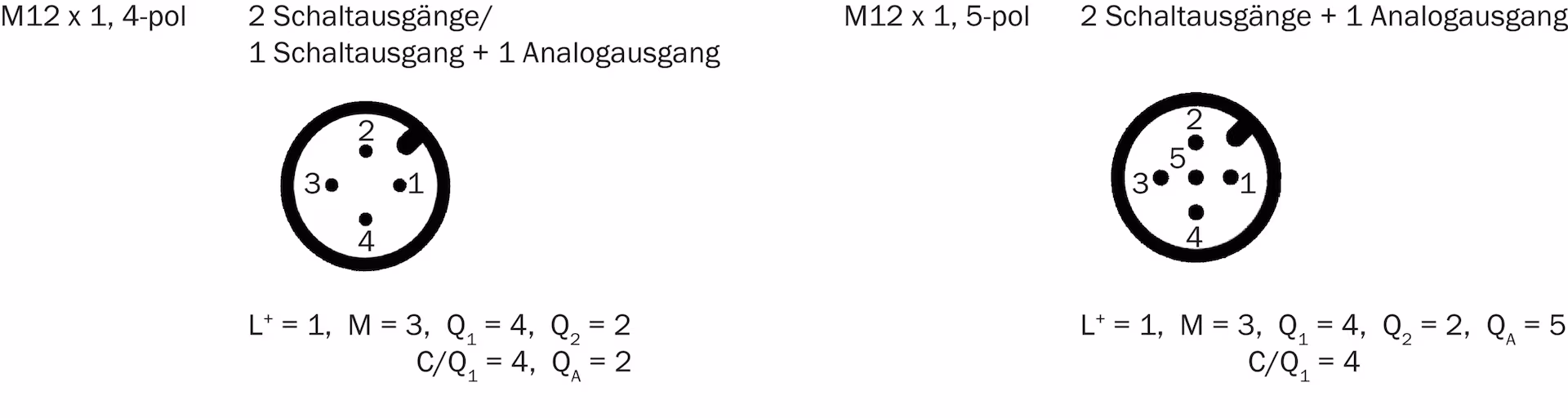

- Anschlussart：
- Rundsteckverbinder M12 x 1, 4-polig
- Versorgungsspannung：
- 15 V DC ... 35 V DC
- Stromaufnahme：
- 45 mA (für Konfigurationen ohne Analogausgang)
- 70 mA (für Konfigurationen mit Analogausgang)
- Gesamtstromaufnahme：
- Max. 600 mA (inkl. Schaltstrom)
- Elektrische Sicherheit：
- Schutzklasse: III
- Überspannungsschutz: 40 V DC
- Kurzschlussfestigkeit: QA, Q1, Q2 gegen M
- Verpolungsschutz: L+ gegen M
- Isolationsspannung：
- 500 V DC
- CE-Konformität：
- EMV-Richtlinie: 2014/30/EU (EN 61326-1:2013; EN 61326-2-3:2013), Druckgeräterichtline: 2014/68/EU, Gefährliche Stoffe (RoHS): 2011/65/EU (EN 50581:2012)
- Gewicht Sensor：
- Ca. 220 g
- Dichtung：
- Ohne Dichtung
- Schutzart：
- IP67 1)
- Schutzklasse III：
- ✔
- MTTF：
- 104 Jahre
Performance
- Nichtlinearität：
- ≤ ± 0,25 %, der Spanne (Best Fit Straight Line, BFSL) nach IEC 61298-2
- Genauigkeit：
- ≤ ± 0,5 % der Spanne
- Einstellgenauigkeit der Schaltausgänge：
- ≤ ± 0,5 % der Spanne
- Einschwingzeit：
- ≤ 5 ms
- Langzeitdrift/Stabilität pro Jahr：
- ≤ ± 0,1 % der Spanne nach IEC 61298-2
- ≤ 0,2 % der Spanne nach IEC 61298-2 für Messbereich ≤ 0,6 bar bzw. frontbündiger Membran (0 psi ... 10 psi)
- Temperaturkoeffizienten im Bemessungstemperaturbereich：
- Mittlerer TK des Nullpunkts: ≤± 0,16 % der Spanne / 10 K
- Mittlerer TK der Spanne ≤± 0,16 % der Spanne / 10 K
- Bemessungstemperaturbereich：
- 0 °C ... +80 °C
- Lebensdauer：
- Mindestens 100 Mio. Lastwechsel
Umgebungsdaten
- Umgebungstemperatur：
- –20 °C ... +80 °C
- Lagertemperatur：
- –20 °C ... +70 °C
- Relative Luftfeuchte：
- ≤ 75 %
- Schockbelastung：
- 50 g, 6ms nach IEC 60068-2-27 (Schock mechanisch)
- Vibrationsbelastung：
- 20 g, 10 Hz ... 2.000 Hz (IEC 60068-2-6, bei Resonanz)
Klassifikationen
- ECLASS 5.0：
- 27200620
- ECLASS 5.1.4：
- 27200620
- ECLASS 6.0：
- 27200620
- ECLASS 6.2：
- 27200620
- ECLASS 7.0：
- 27200620
- ECLASS 8.0：
- 27200620
- ECLASS 8.1：
- 27200620
- ECLASS 9.0：
- 27200620
- ECLASS 10.0：
- 27200620
- ECLASS 11.0：
- 27200620
- ECLASS 12.0：
- 27200620
- ETIM 5.0：
- EC000243
- ETIM 6.0：
- EC000243
- ETIM 7.0：
- EC000243
- ETIM 8.0：
- EC000243
- UNSPSC 16.0901：
- 41112409
