SICK KTX-WB9114125AZZZZ 1081728
KTX-WB9114125AZZZZ 1081728 SICK
KTX-WB9114125AZZZZ
基本信息
型号: KTX-WB9114125AZZZZ
订货号: 1081728
参考面价： 622.16 EUR
Merkmale
- Spezielle Anwendungen：
- High Precision
- Gerätetyp：
- Standard

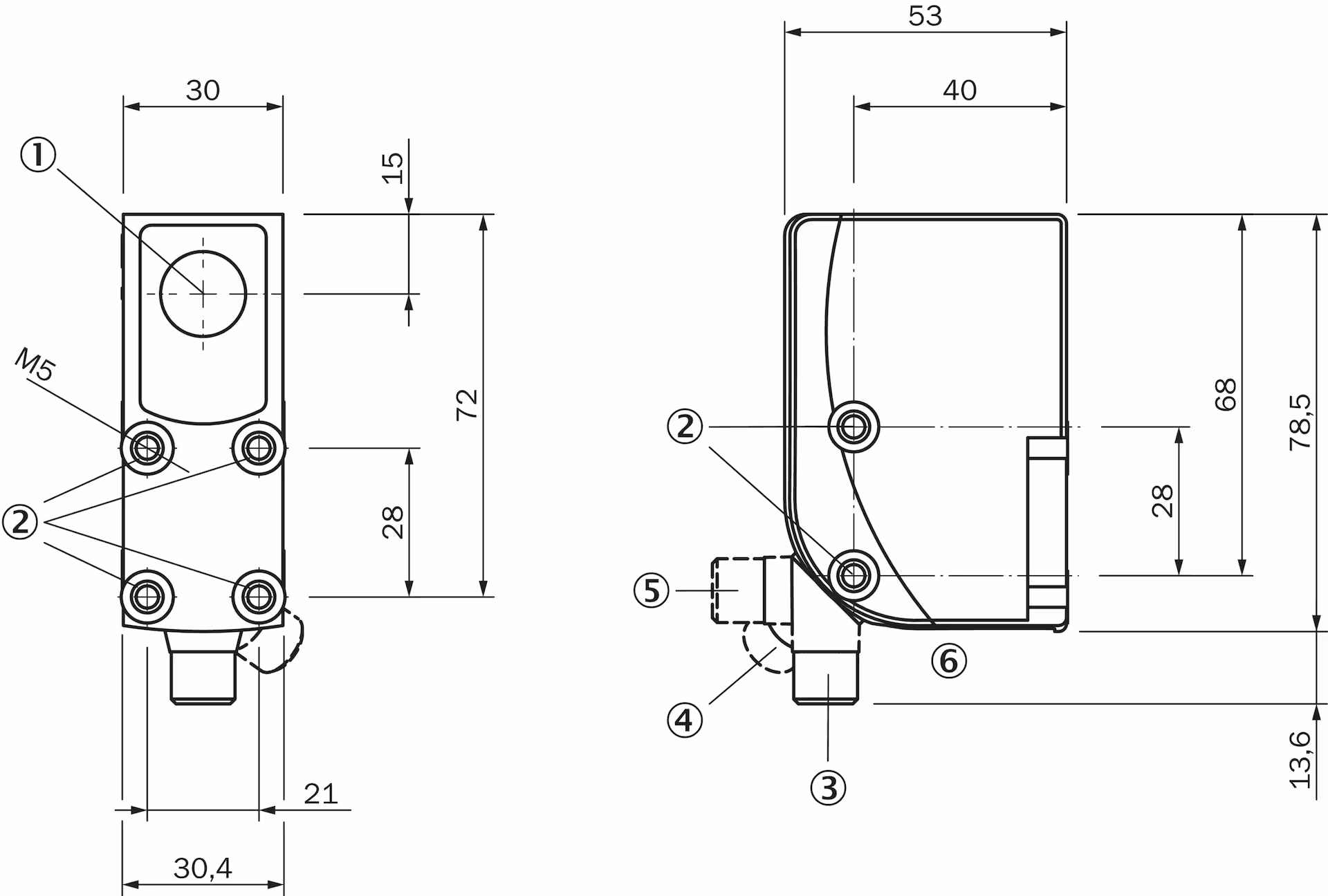

- Abmessungen (B x H x T)：
- 30 mm x 53 mm x 78,5 mm
- Tastweite：
- ≤ 13 mm
- Tastweitentoleranz：
- ± 5 mm
- Gehäuseform：
- Groß
- Lichtsender：
- LED, RGB 1)
- Wellenlänge：
- 470 nm, 525 nm, 625 nm
- Lichtaustritt：
- Lange Geräteseite
- Lichtfleckgröße：
- 0,9 mm x 3,8 mm
- Lichtflecklage：
- Längs 2)
- Empfangsbefilterung：
- Keine

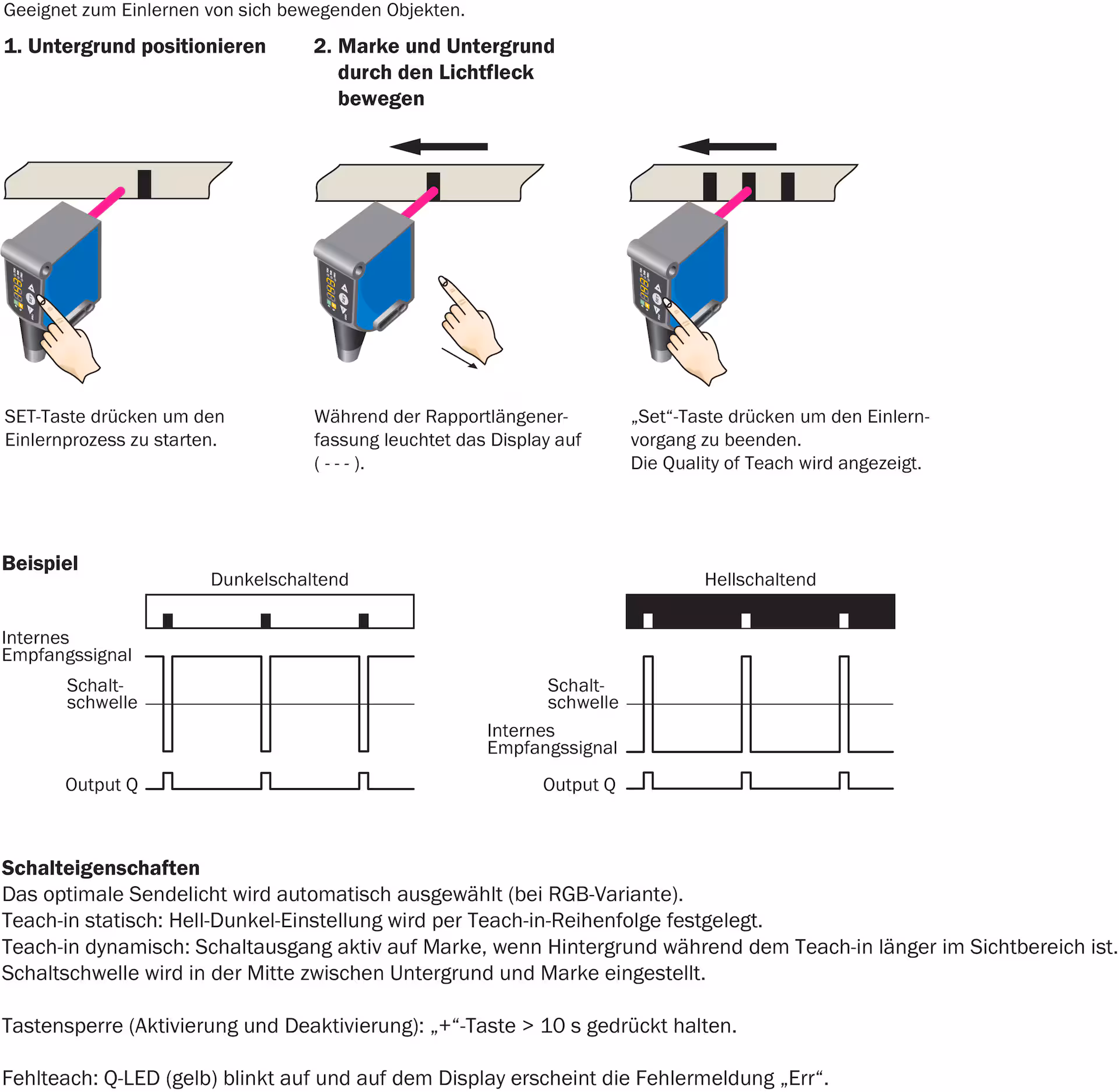

- Teach-in Verfahren：
- 1-Punkt-Teach-in, 2-Punkt-Teach-in, Teach-in dynamisch, Auto-Modus
- Schaltfunktion：
- Hell-/dunkelschaltend
- Verzögerungszeit：
- Einstellbar
- Besondere Merkmale：
- -
- Auslieferungszustand：
- 2-Punkt-Teach-in
- Voreinstellung：
- Keine
- Einstellung der Tastensperre：
- Standard
Mechanik/Elektrik
- Versorgungsspannung：
- 10,8 V DC ... 28,8 V DC 1)
- Restwelligkeit：
- ≤ 5 Vss 2)
- Stromaufnahme：
- < 100 mA 3)
- Schaltfrequenz：
- 70 kHz 4) 5)
- Ansprechzeit：
- 3 µs 6) 7)
- Jitter：
- 3 µs 7)
- Schaltausgang：
- Gegentakt: PNP/NPN
- Schaltausgang (Spannung)：
- Gegentakt: PNP/NPN HIGH = UV - 3 V / LOW ≤ 3 V
- Ausgangsstrom Imax.：
- 100 mA 8)
- Eingang, Teach-in (ET)：
- Teach: U = 10 V ... < UV
- Eingang, Austasteingang (AT)：
- Ausgetastet: U = 10 V ... < Uv
- Eingang, Fine/coarse (F/C)：
- Coarse: U = 10 V ... < Uv
- Eingang, Hell/dunkel (L/D)：
- Hell: U = 10 V ... < Uv
- Speicherzeit (ET)：
- 25 ms, nichtflüchtige Speicherung

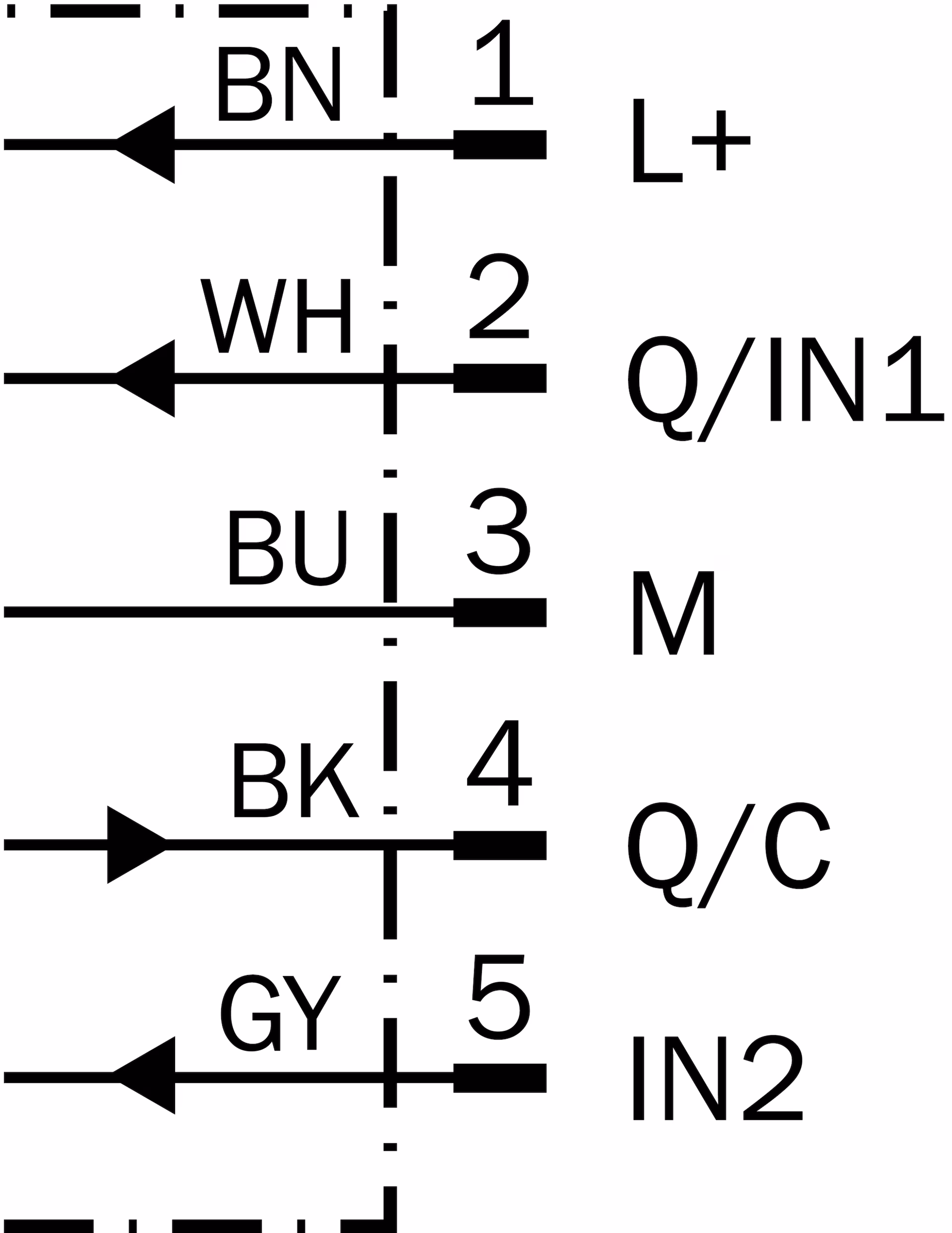

- Anschlussart：
- Stecker M12, 5-polig
- Schutzklasse：
- III
- Schutzschaltungen：
- UV-Anschlüsse verpolsicher
- Ausgang Q kurzschlussgeschützt
- Störimpulsunterdrückung
- Schutzart：
- IP67
- Gewicht：
- 94 g
- Gehäusematerial：
- Kunststoff, VISTAL®
- Werkstoff, Optik：
- Kunststoff, COP
Kommunikationsschnittstelle
- IO-Link：
- ✔ , IO-Link
- VendorID：
- 26
- DeviceID HEX：
- 8000A4
- DeviceID DEZ：
- 8388772
- Prozessdatenstruktur：
- Bit 0 = Schaltsignal QL1
- Bit 1 = leer
- Bit 2 = Alarm Prozessqualität
- Bit 3 ... 5 = Sendefarbe
- Bit 6 … 15 = Messwert Sendefarbe
- Digitalausgang：
- Q1, Q2
- Anzahl：
- 2
- Digitaleingang：
- In1, In2
- Anzahl：
- 2
Umgebungsdaten
- Umgebungstemperatur Betrieb：
- –20 °C ... +60 °C
- Umgebungstemperatur Lager：
- –25 °C ... +75 °C
- Schockbelastung：
- Nach IEC 60068-2-27 (30 g/11 ms)
- UL-File-Nr.：
- E181493
Klassifikationen
- ECLASS 5.0：
- 27270906
- ECLASS 5.1.4：
- 27270906
- ECLASS 6.0：
- 27270906
- ECLASS 6.2：
- 27270906
- ECLASS 7.0：
- 27270906
- ECLASS 8.0：
- 27270906
- ECLASS 8.1：
- 27270906
- ECLASS 9.0：
- 27270906
- ECLASS 10.0：
- 27270906
- ECLASS 11.0：
- 27270906
- ECLASS 12.0：
- 27270906
- ETIM 5.0：
- EC001820
- ETIM 6.0：
- EC001820
- ETIM 7.0：
- EC001820
- ETIM 8.0：
- EC001820
- UNSPSC 16.0901：
- 39121528
