SICK IMB12-04BNOVC0K 1072749
IMB12-04BNOVC0K 1072749 SICK
IMB12-04BNOVC0K
基本信息
型号: IMB12-04BNOVC0K
订货号: 1072749
参考面价： 40.10 EUR
Merkmale
- Bauform：
- Metrisch
- Gehäusebauform：
- Kurzbauform
- Gewindegröße：
- M12 x 1
- Durchmesser：
- Ø 12 mm
- Schaltabstand Sn：
- 4 mm
- Gesicherter Schaltabstand Sa：
- 3,24 mm
- Einbau in Metall：
- Bündig
- Schaltfrequenz：
- 2.000 Hz
- Anschlussart：
- Stecker M12, 4-polig 1)
- Schaltausgang：
- NPN
- Ausgangsfunktion：
- Öffner
- Elektrische Ausführung：
- DC 3-Leiter
- Schutzart：
- IP68 2)
- IP69K 3)
- Besondere Merkmale：

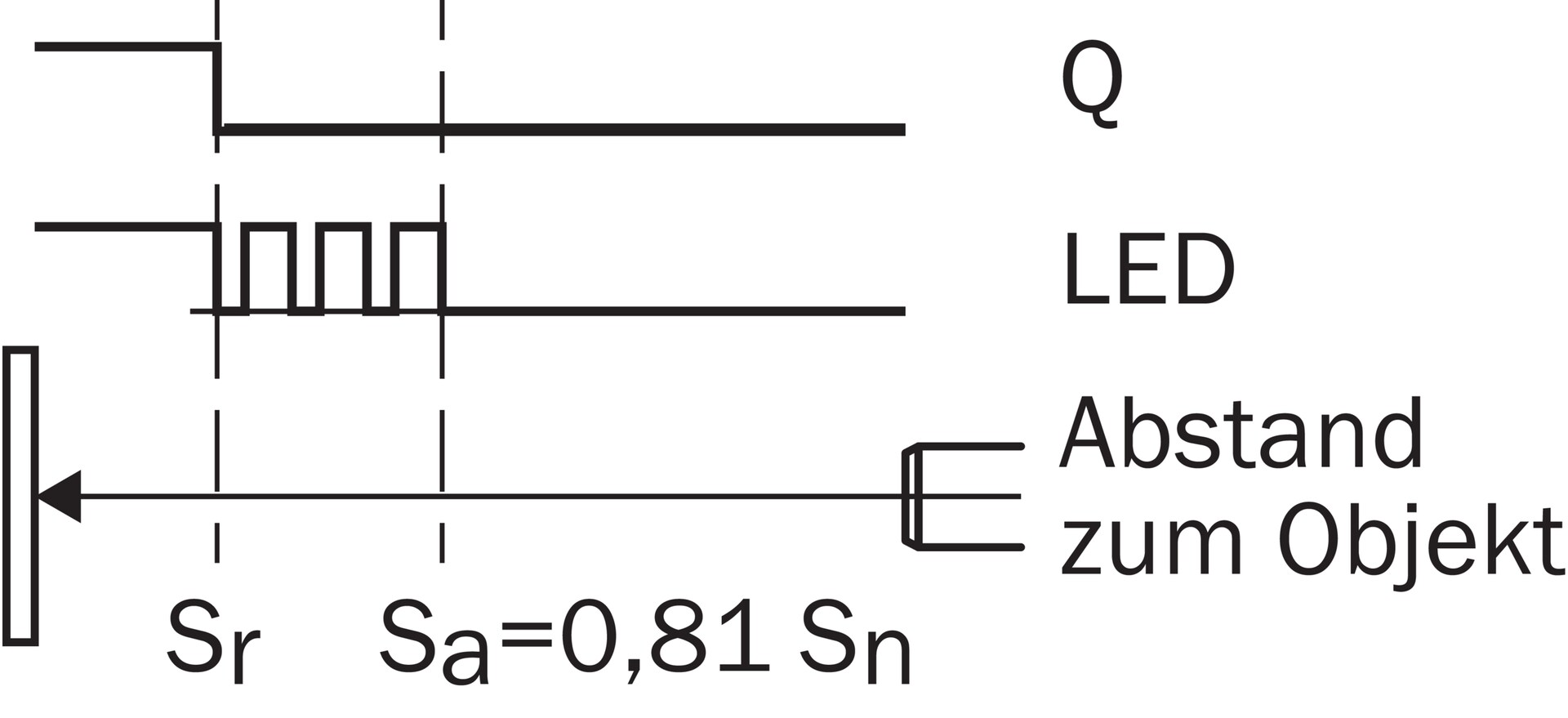

- Beständig gegen Kühl- und Schmiermittel, Visuelle Einstellhilfe, Temperaturbeständigkeit
- Spezielle Anwendungen：
- Kühl- und Schmiermittelbereich, Mobile Arbeitsmaschinen, Raue Einsatzbedingungen
- Lieferumfang：
- Befestigungsmutter, Edelstahl V2A, mit Sperrverzahnung (2 x)
Mechanik/Elektrik
- Versorgungsspannung：
- 10 V DC ... 30 V DC
- Restwelligkeit：
- ≤ 10 %
- Spannungsabfall：
- ≤ 2 V 1)
- Hysterese：
- 3 % ... 20 %
- Reproduzierbarkeit：
- ≤ 2 % 2) 3)
- Temperaturdrift (von Sr)：
- ± 10 %
- EMV：
- Nach EN 60947-5-2
- Dauerstrom Ia：
- ≤ 200 mA
- Leerlaufstrom：
- ≤ 10 mA
- Kurzschlussschutz：
- ✔
- Verpolungsschutz：
- ✔
- Einschaltimpulsunterdrückung：
- ✔
- Schock- und Schwingfestigkeit：
- 100 g / 2 ms / 500 Zyklen; 150 g / 1 Mio Zyklen; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g
- Umgebungstemperatur Betrieb：
- –40 °C ... +100 °C
- Gehäusematerial：
- Edelstahl V2A, DIN 1.4305 / AISI 303
- Werkstoff, aktive Fläche：
- Kunststoff, LCP

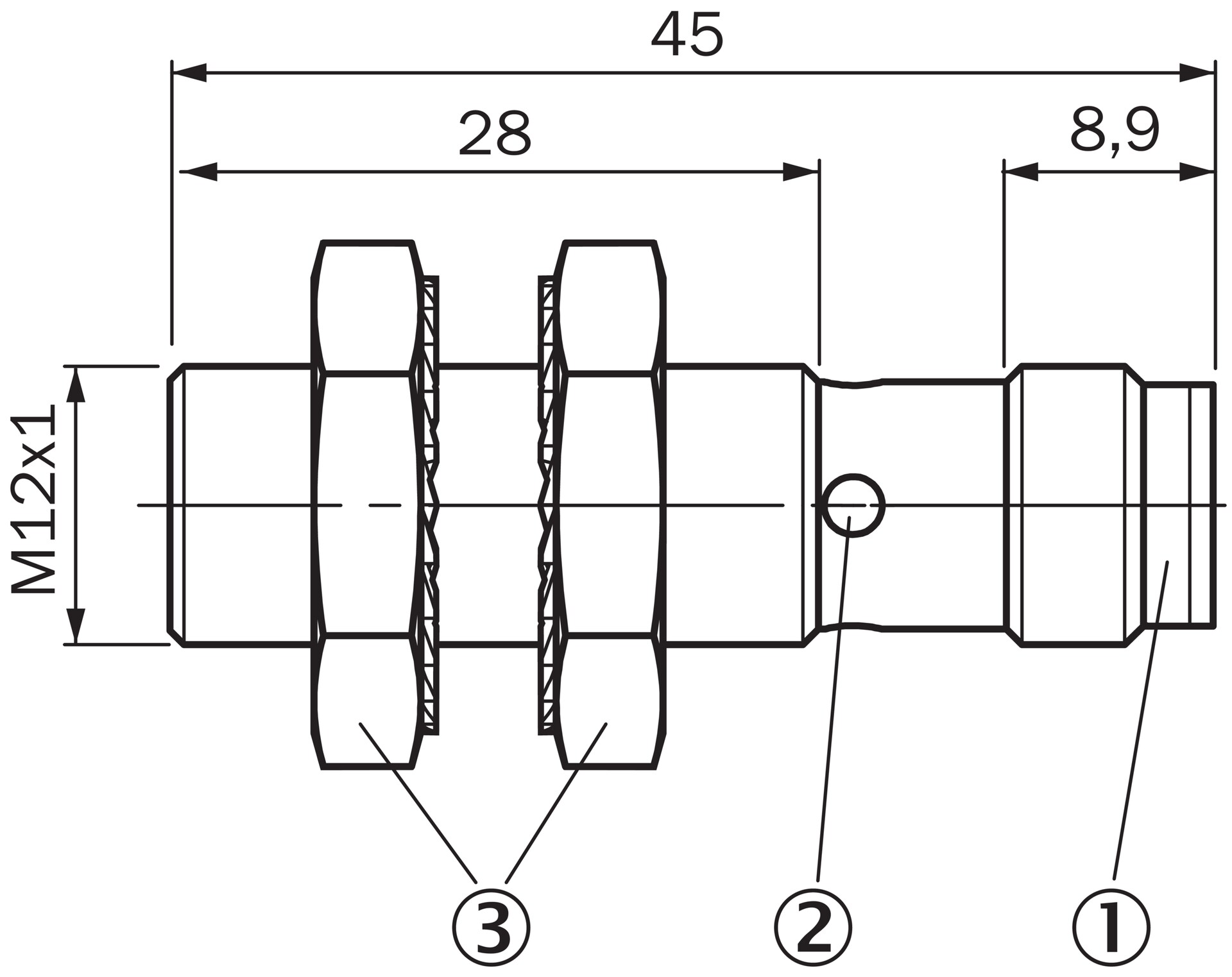

- Gehäuselänge：
- 45 mm
- Nutzbare Gewindelänge：
- 28 mm
- Max. Anzugsdrehmoment：
- Typ. 20 Nm 4)
- Typ. 32 Nm 5)
- Schutzklasse：
- III
- UL-File-Nr.：
- E181493
Sicherheitstechnische Kenngrößen
- MTTFD：
- 1.971 Jahre
- DCavg：
- 0 %
Reduktionsfaktoren
- Hinweis：
- Die Werte gelten als Richtwerte, die variieren können
- Stahl St37 (Fe)：
- 1
- Edelstahl (V2A)：
- Ca. 0,65
- Aluminium (Al)：
- Ca. 0,35
- Kupfer (Cu)：
- Ca. 0,24
- Messing (Ms)：
- Ca. 0,38

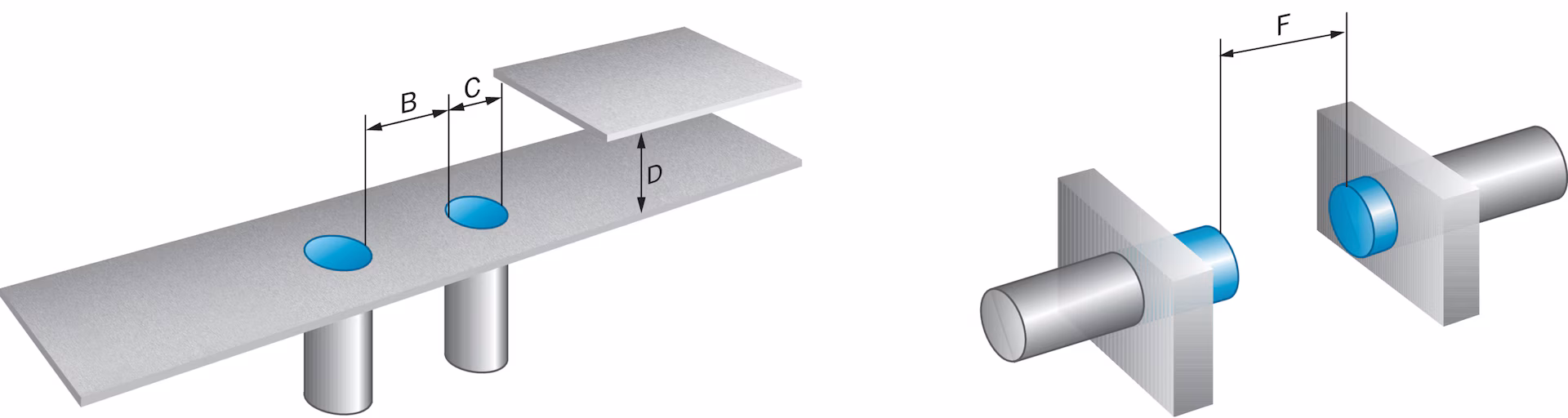

Einbauhinweis
- Bemerkung：
- Zugehörige Grafik siehe "Einbauhinweis"
- B：
- 12 mm
- C：
- 12 mm
- D：
- 12 mm
- F：
- 32 mm
Klassifikationen
