SICK FX3-MOC000000 1062344 原厂跨境采购
FX3-MOC000000 1062344 SICK
FX3-MOC000000
基本信息
型号: FX3-MOC000000
订货号: 1062344
参考面价： 530.81 EUR
Merkmale
- Modul：
- Motion-Control-Modul
- Art der Konfiguration：
- Über Software (Flexi Soft Designer)
Sicherheitstechnische Kenngrößen
- Für Achsen mit zwei Encodern (beliebige Kombination von Sinus-Cosinus, TTL, HTL 24 V, HTL 12 V, RS-422, SSI)：
- Sicherheits-Integritätslevel：
- SIL 3 (IEC 61508)
- Kategorie：
- Kategorie 4 (EN ISO 13849)
- Performance Level：
- PL e (EN ISO 13849)
- PFHD (mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro Stunde)：
- 5,0 * 10-9
- Mindestbewegung zur Fehlererkennung：
- ≥ gewählte Toleranzgrenze des verwendeten Funktionsblocks für den Quervergleich, z. B. Geschwindigkeitsquervergleich, mindestens 1 x innerhalb von 24 h
- TM (Gebrauchsdauer)：
- 20 Jahre (EN ISO 13849)
- Für Achsen mit einem Sinus-Cosinus-Encoder und aktivierter Sin/Cos-Analogspannungsüberwachung：
- Sicherheits-Integritätslevel：
- SIL 2 (IEC 61508)
- Kategorie：
- Kategorie 3 (EN ISO 13849)
- Performance Level：
- PL d (EN ISO 13849)
- PFHD (mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro Stunde)：
- 6,0 * 10-9
- Mindestbewegung zur Fehlererkennung：
- ≥ 1 Sin/Cos-Periode, mindestens 1 x innerhalb von 24 h
- TM (Gebrauchsdauer)：
- 20 Jahre (EN ISO 13849)
Funktionen
- Antriebssicherheitsfunktionen：
- Sicherer Stopp 1 (SS1)
- Sicherer Stopp 2 (SS2)
- Sicherer Betriebshalt (SOS)
- Sichere Geschwindigkeitsüberwachung (SSM)
- Sicher begrenzte Geschwindigkeit (SLS)
- Sichere Bewegungsrichtung (SDI)
- Sichere Bremsenansteuerung (SBC)
Schnittstellen
- Encoder-Schnittstelle：
- A/B-Inkremental-Encoder, TTL
- A/B-Inkremental-Encoder, HTL, 12 V oder 24 V
- A/B-Inkremental-Encoder, RS-422
- Sin/Cos-Encoder
- SSI-Encoder (Master / Listener)
- HIPERFACE®
- Anschlussart：

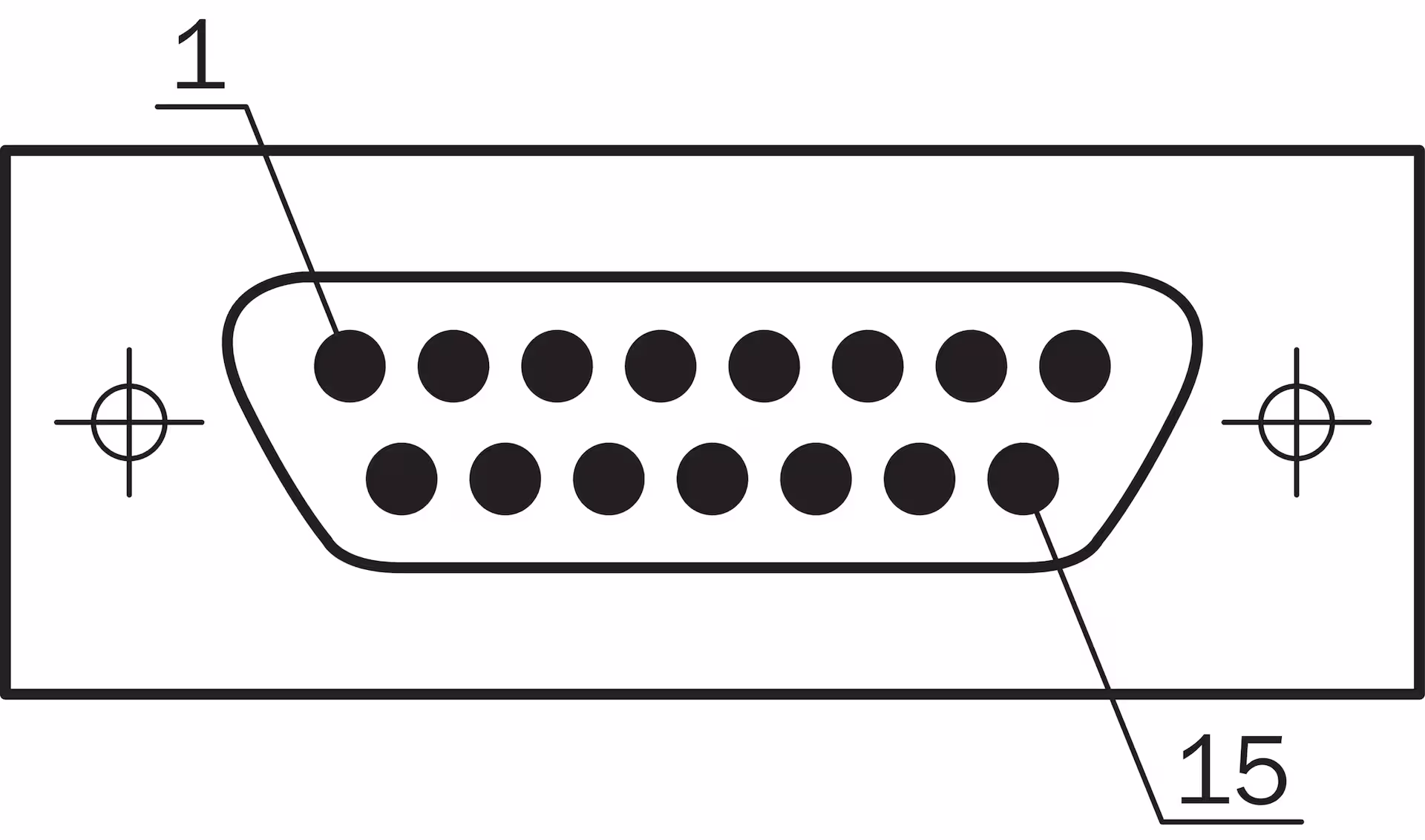

- Stecker, Micro D-Sub, 15-polig
- Datenschnittstelle：
- Interner Bus (FLEXBUS+)
Elektrische Daten
- Schutzklasse：
- III (EN 61140)
- Spannungsversorgung：
- Über FLEXBUS+
- Interne Leistungsaufnahme：
- ≤ 2,5 W 1)
- A/B-Inkremental-Encoder, TTL, 2 Ausgänge：
- Differenz-Eingangsspannung HIGH：
- 5 V (2 V ... 5,3 V) 2)
- Differenz-Eingangsspannung LOW：
- 0 V (–0,3 V ... 0,8 V) 2)
- Eingangsspannung：
- –5 V ... 10 V 3)
- Eingangsfrequenz：
- ≤ 300 kHz
- Eingangswiderstand：
- ≥ 35 kΩ
- A/B-Inkremental-Encoder, TTL, 2 Ausgangspaare：
- Differenz-Eingangsspannung HIGH：
- 5 V (1,2 V ... 5,6 V) 2)
- Differenz-Eingangsspannung LOW：
- –5 V (–5,6 V ... –1,2 V) 2)
- Eingangsspannung：
- –5 V ... 10 V 3)
- Eingangsfrequenz：
- ≤ 300 kHz
- Eingangswiderstand：
- ≥ 35 kΩ
- A/B-Inkremental-Encoder, HTL 12 V, 2 Ausgänge：
- Differenz-Eingangsspannung HIGH：
- 12 V (6,5 V ... 15 V) 2)
- Differenz-Eingangsspannung LOW：
- 0 V (–1 V ... 2,5 V) 2)
- Eingangsspannung：
- –5 V ... 20 V 3)
- Eingangsfrequenz：
- ≤ 300 kHz
- Eingangswiderstand：
- ≥ 35 kΩ
- A/B-Inkremental-Encoder, HTL 12 V, 2 Ausgangspaare：
- Differenz-Eingangsspannung HIGH：
- 12 V (4 V ... 15 V) 2)
- Differenz-Eingangsspannung LOW：
- –12 V (–15 V ... –4 V) 2)
- Eingangsspannung：
- –5 V ... 20 V 3)
- Eingangsfrequenz：
- ≤ 300 kHz
- Eingangswiderstand：
- ≥ 35 kΩ
- A/B-Inkremental-Encoder, HTL 24 V, 2 Ausgänge：
- Differenz-Eingangsspannung HIGH：
- 24 V (13 V ... 30 V) 2)
- Differenz-Eingangsspannung LOW：
- 0 V (–3 V ... 5 V) 2)
- Eingangsspannung：
- –10 V ... 40 V 3)
- Eingangsfrequenz：
- ≤ 300 kHz
- Eingangswiderstand：
- ≥ 35 kΩ
- A/B-Inkremental-Encoder, HTL 24 V, 2 Ausgangspaare：
- Differenz-Eingangsspannung HIGH：
- 24 V (8 V ... 30 V) 2)
- Differenz-Eingangsspannung LOW：
- –24 V (–30 V ... –8 V) 2)
- Eingangsspannung：
- –10 V ... 40 V 3)
- Eingangsfrequenz：
- ≤ 300 kHz
- Eingangswiderstand：
- ≥ 35 kΩ
- A/B-Inkremental-Encoder, RS-422：
- Differenz-Eingangsspannung HIGH：
- 0,2 V ... 5 V 2)
- Differenz-Eingangsspannung LOW：
- –5 V ... –0,2 V 2)
- Eingangsspannung：
- –7 V ... 7 V 3)
- Eingangsfrequenz：
- ≤ 1.000 kHz
- Eingangswiderstand：
- ≥ 35 kΩ
- Differentieller Widerstand：
- 120 Ω (100 Ω ... 150 Ω)
- Sin/Cos-Encoder：
- Differenz-Eingangsspannung：
- 1 V (0,8 V ... 1,2 V) 4)
- Eingangsspannung：
- 0 V ... 5 V 3)
- Eingangsfrequenz：
- ≤ 120 kHz
- Eingangswiderstand：
- 1 kΩ (0,9 kΩ ... 1,1 kΩ)
- Spannungsüberwachung, untere Grenze für Vektorlängenüberwachung：
- 0,5 V
- Spannungsüberwachung, obere Grenze für Vektorlängenüberwachung：
- 1,5 V
- SSI-Encoder (Master / Listener)：
- Differentieller Widerstand：
- 120 Ω (100 Ω ... 150 Ω)
- Taktfrequenz：
- 100 kHz ... 1.000 kHz
- Taktlücke zwischen den Datenpaketen (Monoflop-Zeit)：
- ≥ 100 µs
- Positionsdatenbits pro Frame：
- 16 ... 62

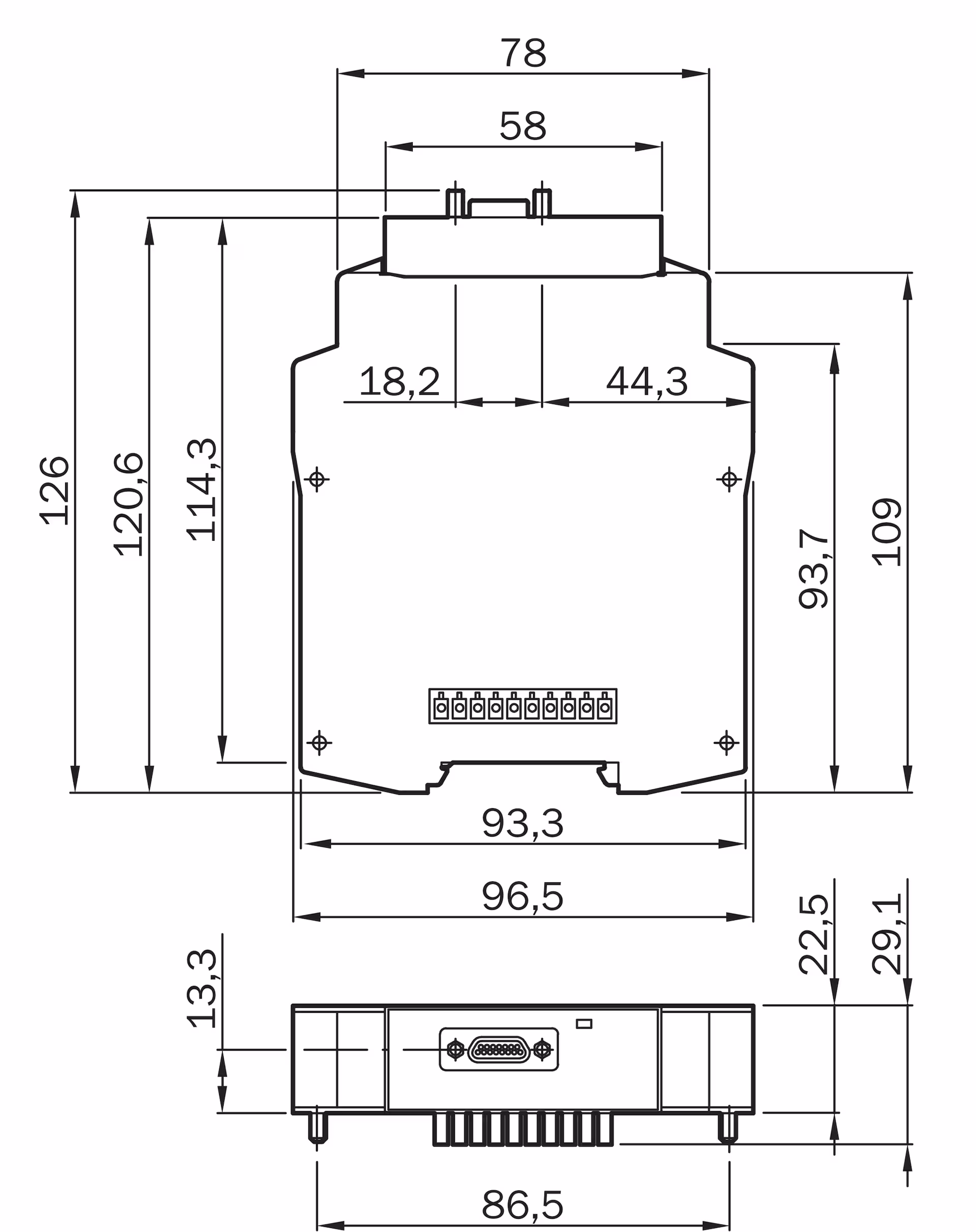

Mechanische Daten
Umgebungsdaten
Klassifikationen
