DL1000-S11101
基本信息
型号: DL1000-S11101
订货号: 1075438
参考面价： 5668.78 EUR
Merkmale
- Messprinzip：
- HDDM+
Mechanik/Elektrik
- Versorgungsspannung Uv：
- DC 18 V ... 30 V, verpolsicher
- Restwelligkeit：
- ≤ 5 Vss 1)
- Leistungsaufnahme：
- ≤ 22 W, bei ausgeschalteter Heizung 2)
- ≤ 35 W, bei eingeschalteter Heizung 2)
- Initialisierungszeit：
- > 15 s
- Gehäusematerial：
- Metall (Aluminiumlegierung (AlSi12))
- Frontscheibenmaterial：
- Glas
- Anschlussart：

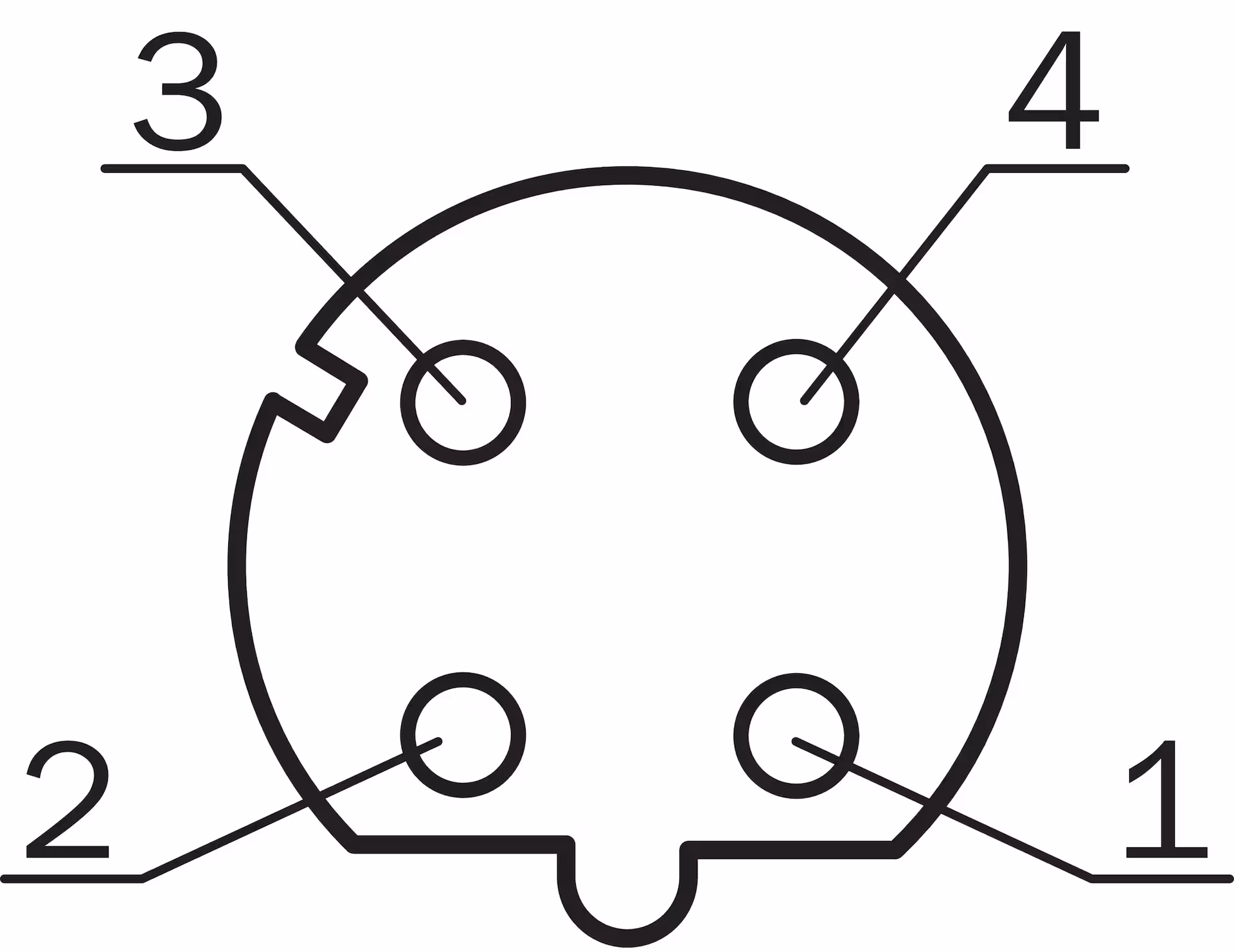

- Rundsteckverbinder M12 x 1
- Anzeige：
- Grafisches, resistives Touch-Display, Status-LEDs
- Gewicht：
- 980 g

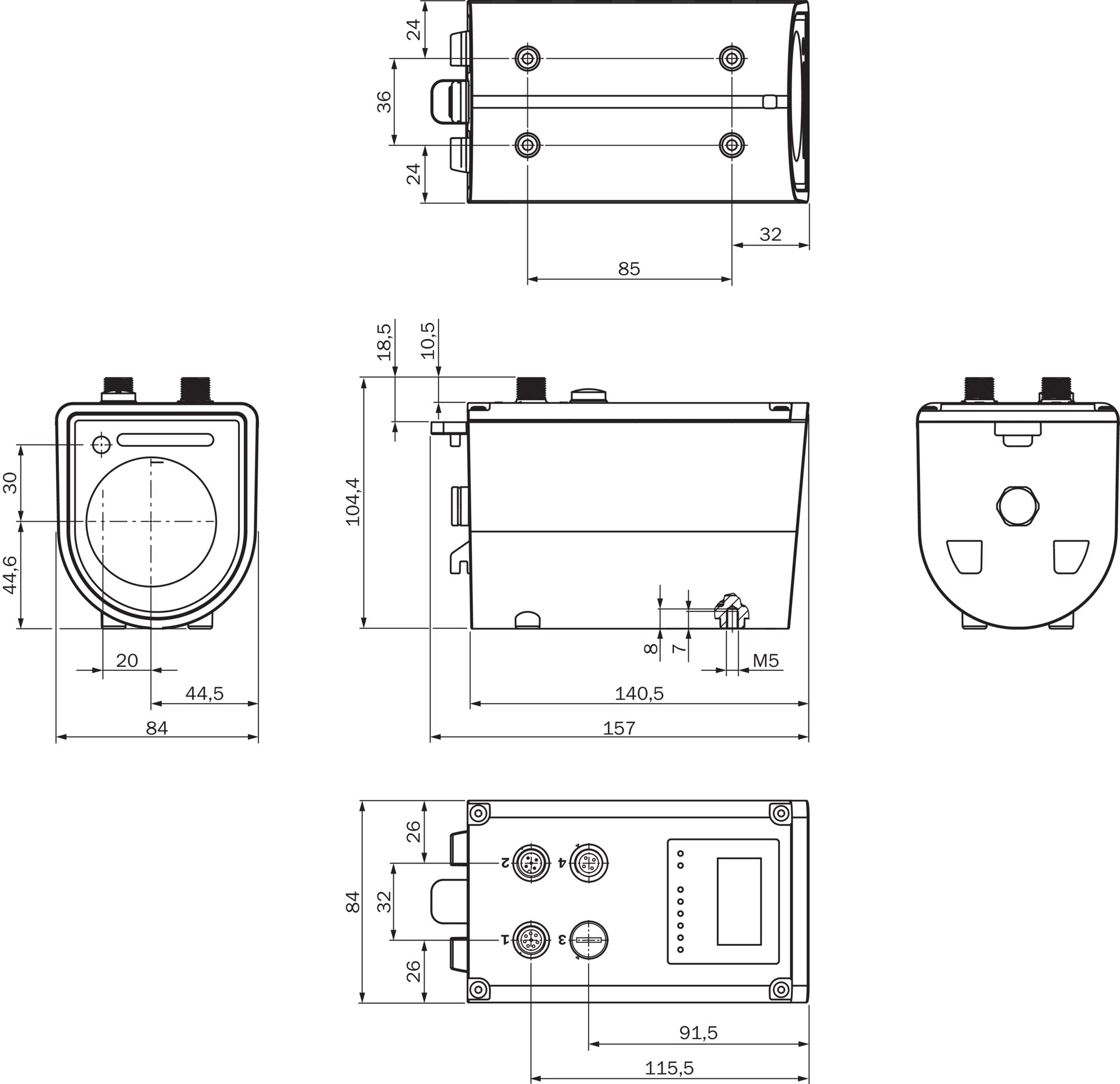

- Abmessungen (B x H x T)：
- 84 mm x 104,4 mm x 140,5 mm
- Schutzart：
- IP65 3)
- IP67 3)
- Schutzklasse：
- III (EN 61140)
Sicherheitstechnische Kenngrößen
- MTTFD：
- 101 Jahre
- DCavg：
- 0%
Performance
- Messprinzip：
- HDDM+

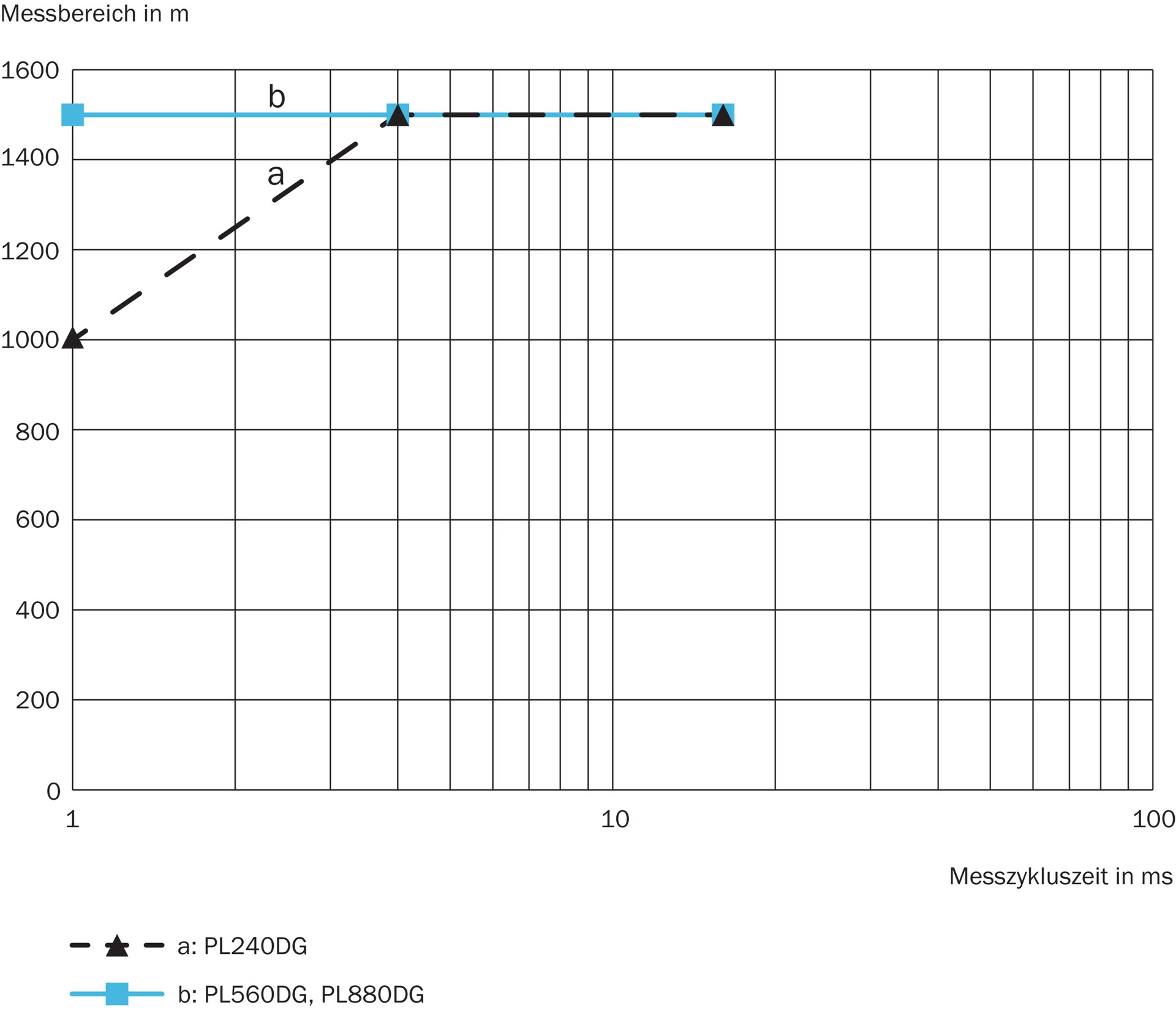

- Messbereich von ... bis:：
- 0,2 m ... 1.500 m, auf Reflexionsfolie „Diamond Grade“ 1) 2) 3)
- Messobjekt：
- Reflektor
- Auflösung：
- 0,001 mm ... 100 mm, einstellbar 4)
- Wiederholgenauigkeit：

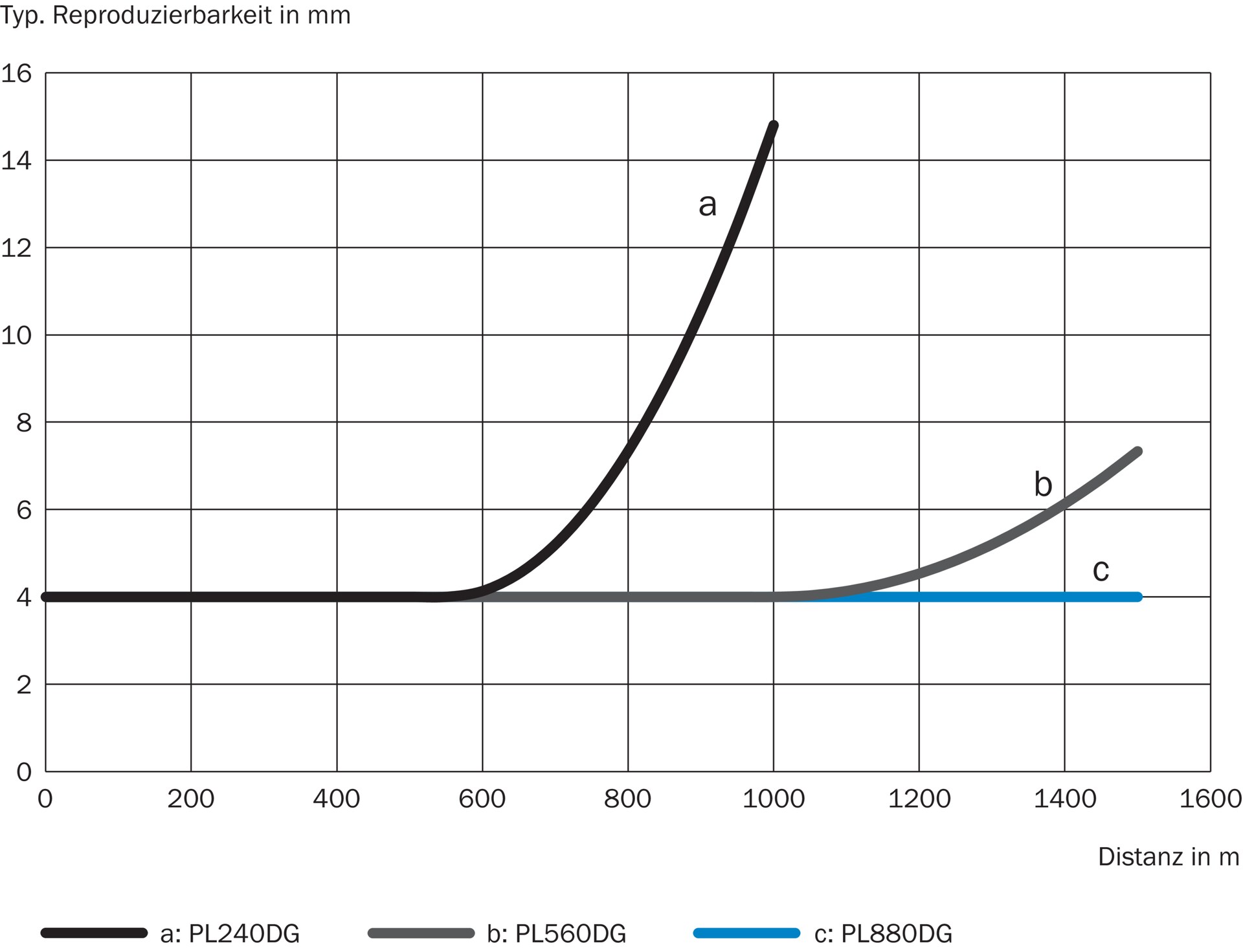

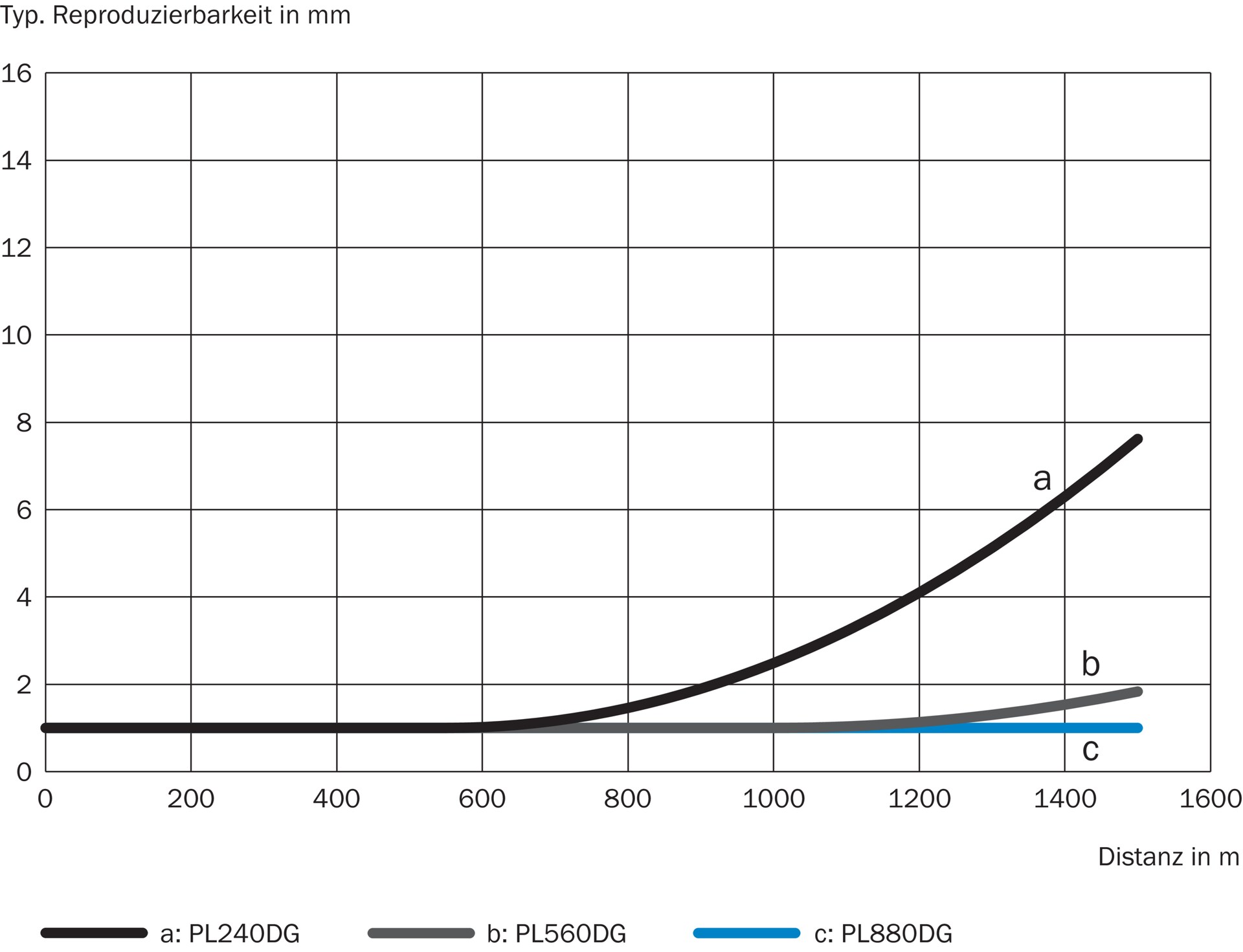

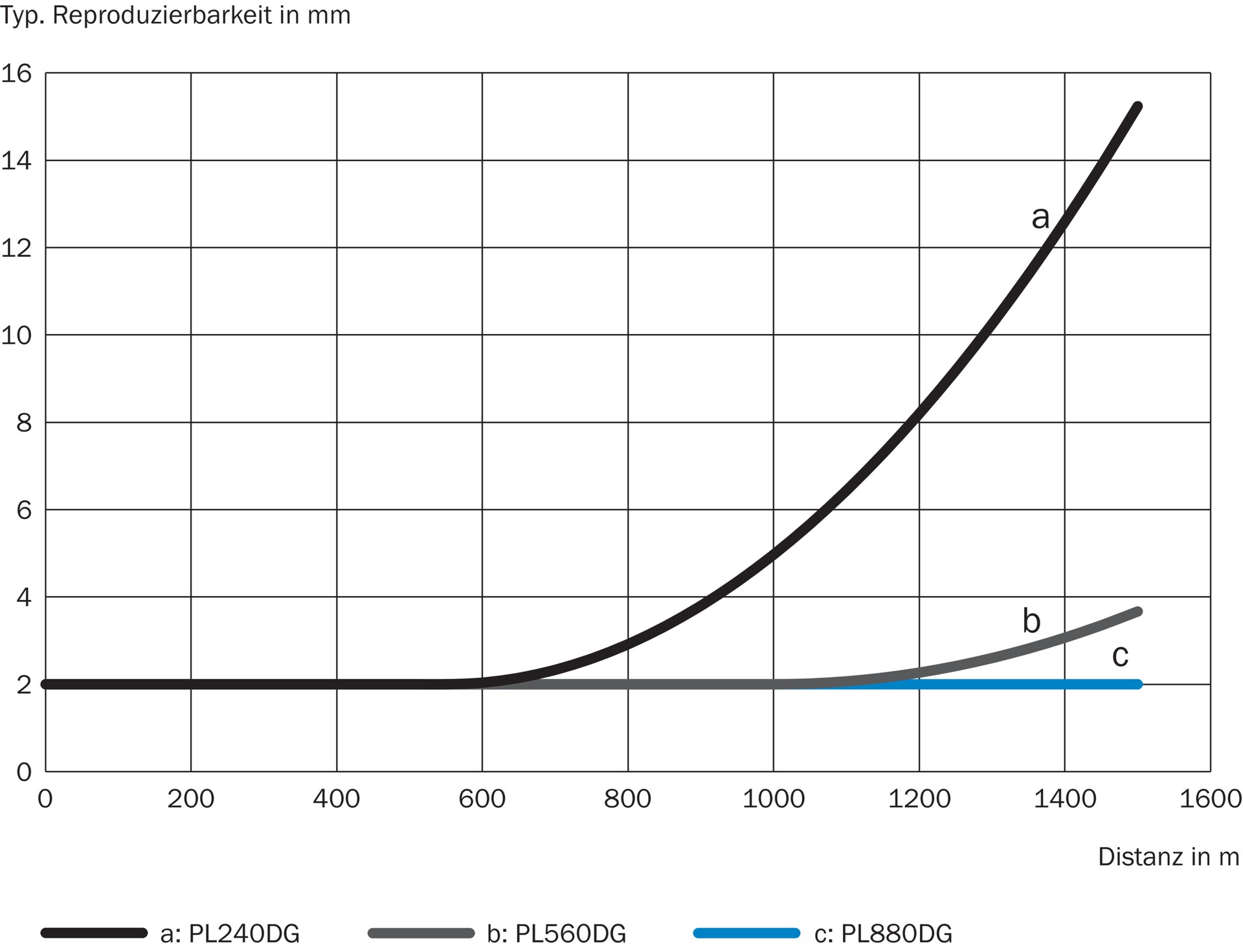

- ≥ 1 mm, siehe Wiederholgenauigkeitskennlinien 1) 5) 6) 7)
- Genauigkeit：
- Typ. ± 15 mm, siehe Messgenauigkeitsdiagramm 8)
- Ansprechzeit：
- 3 ms ... 384 ms 7)
- Messzykluszeit：
- 1 ms
- 4 ms
- 16 ms
- Ausgabezeit：
- ≥ 1 ms 9)
- Lichtsender：
- Infrarotlicht (905 nm, Messlaser)
- Sichtbares Rotlicht (650 nm, Ausrichthilfe)
- Laserklasse：
- 1, auch bei gleichzeitigem Betrieb von Mess- und Ausrichtlaser (IEC 60825-1:2014, EN 60825-1:2014)
- Typ. Lichtfleckgröße (Distanz)：
- 5 mm x 20 mm (bei 1 m) 10)
- 20 mm x 20 mm (bei 5 m) 10)
- 35 mm x 25 mm (bei 10 m) 10)
- 150 mm x 50 mm (bei 50 m) 10)
- 290 mm x 80 mm (bei 100 m) 10)
- 4.200 mm x 920 mm (größer 1.500 mm) 10)
- Filter：
- Regen- und Schneefilter
- Nebelfilter
- Gleitender Distanzmittelwert
- Kalmanfilter
- Gleitender Geschwindigkeitsmittelwert
- Zusatzfunktion：
- Auswahl des relevanten Distanz- und Signalpegelbereichs, Auswahl des ersten oder letzten Echos im ausgewählten Distanz- und Signalpegelbereich
- Mittlere Laserlebensdauer (bei 25 °C)：
- 100.000 h 11)
- Max. Verfahrgeschwindigkeit：
- 128 m/s
Schnittstellen
- Ethernet：
- ✔ , TCP/IP
- Funktion：
- Parametrierung, Messdatenausgabe
- Datenübertragungsrate：
- 10/100 Mbit/s
- Seriell：
- ✔ , RS-422
- Bemerkung：
- Umschaltbar zu SSI
- Funktion：
- Parametrierung, Messdatenausgabe
- SSI：
- ✔
- Bemerkung：
- Umschaltbar zu RS-422
- Funktion：
- Messdatenausgabe
- Eingänge/Ausgänge：
- In1/Q1：
- Digitaleingang, Digitalausgang (umschaltbar)
- QA/Q2：
- Analogausgang, Digitalausgang (umschaltbar)
- Q3：
- Digitalausgang
- Q4：
- Digitalausgang
- In2：
- Digitaleingang
- Digitaleingang：
- Interne Pull-Down-Schaltung
- Schaltspannung HIGH: min. 13 V ... max. VersorgungsspannungSchaltspannung LOW: max. 5 VSchaltfunktionen: Messlaser deaktivieren, Ausrichtlaser aktivieren, Preset
- Digitalausgang：
- Anzahl：
- 2 ... 4 1) 2)
- Art：
- Gegentakt: PNP/NPN
- Maximaler Ausgangsstrom IA：
- ≤ 100 mA
- Analogausgang：
- Anzahl：
- 1
- Art：
- Stromausgang
- Strom：
- 4 mA ... 20 mA 3)
- Auflösung：
- 16 bit
Umgebungsdaten
Klassifikationen
