SICK DBS60E-R5FQB0S10 1072106
DBS60E-R5FQB0S10 1072106 SICK
DBS60E-R5FQB0S10
基本信息
型号: DBS60E-R5FQB0S10
订货号: 1072106
参考面价： 455.00 EUR
Merkmale
- Sonderprodukt：
- ✔
- Besonderheit：
- Leitung, 8-adrig, mit Stecker, M23, 12-polig, universal, 0,7 m
- Standard-Referenzgerät：
- DBS60E-R5FQB1024
Performance
- Impulse pro Umdrehung：
- 1.024
- Messschritt：
- ≤ 90°, elektrisch/Impulse pro Umdrehung
- Messschrittabweichung：
- ± 18° / Impulse pro Umdrehung
- Fehlergrenzen：
- Messschrittabweichung x 3
- Tastgrad：
- ≤ 0,5 ± 5 %
Schnittstellen
- Kommunikationsschnittstelle：
- Inkremental
- Kommunikationsschnittstelle Detail：
- TTL / HTL 1)
- Anzahl der Signal Kanäle：
- 6 Kanal
- Initialisierungszeit：
- < 5 ms 2)
- Ausgabefrequenz：
- + 300 kHz 3)
- Laststrom：
- ≤ 30 mA, pro Kanal
- Leistungsaufnahme：
- ≤ 0,5 W (ohne Last)
Elektrische Daten
- Anschlussart：

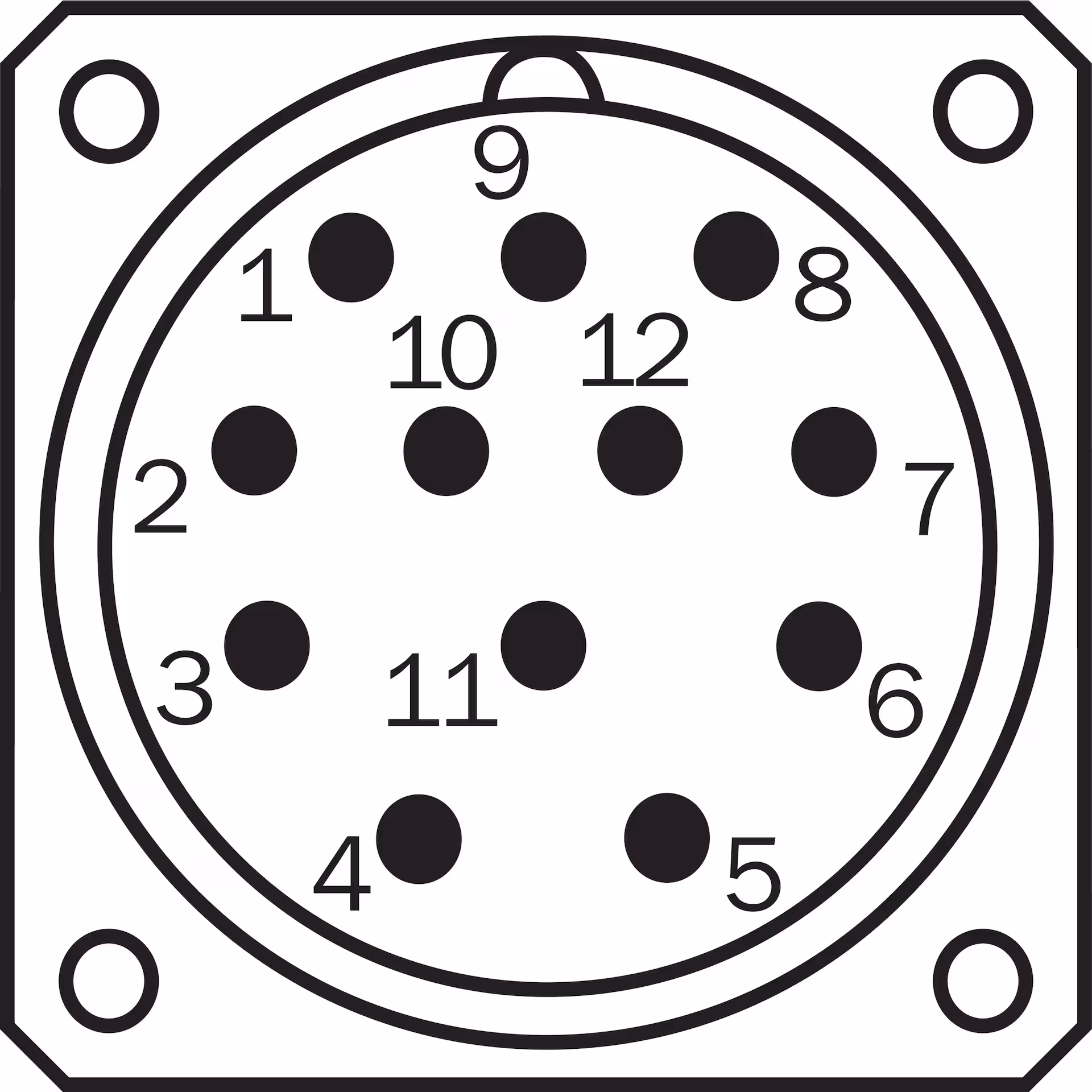

- Leitung, 8-adrig, mit Stecker, M23, 12-polig, universal, 0,7 m 1) 2)
- Versorgungsspannung：
- 4,5 ... 30 V
- Referenzsignal, Anzahl：
- 1
- Referenzsignal, Lage：
- 90°, elektrisch, logisch verknüpft mit A und B
- Verpolungsschutz：
- ✔
- Kurzschlussfestigkeit der Ausgänge：
- ✔ 3)
- MTTFd: Zeit bis zu gefährlichem Ausfall：
- 500 Jahre (EN ISO 13849-1) 4)

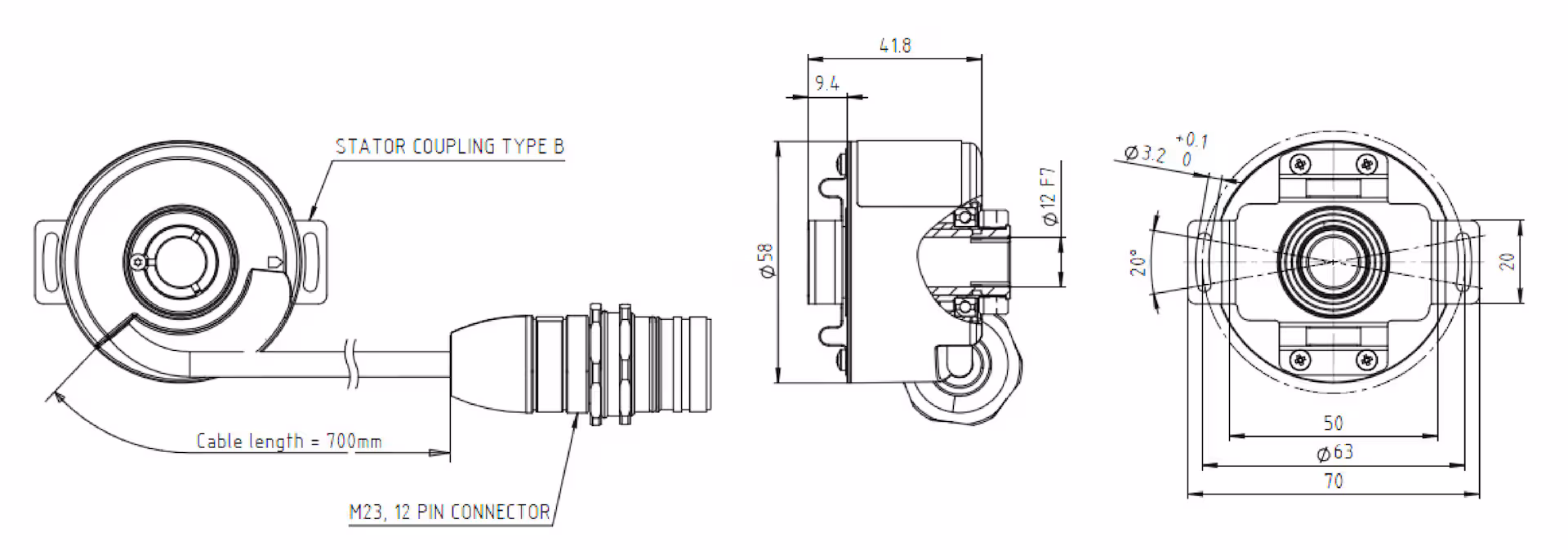

Mechanische Daten
- Mechanische Ausführung：
- Durchsteckhohlwelle, Klemmung hinten

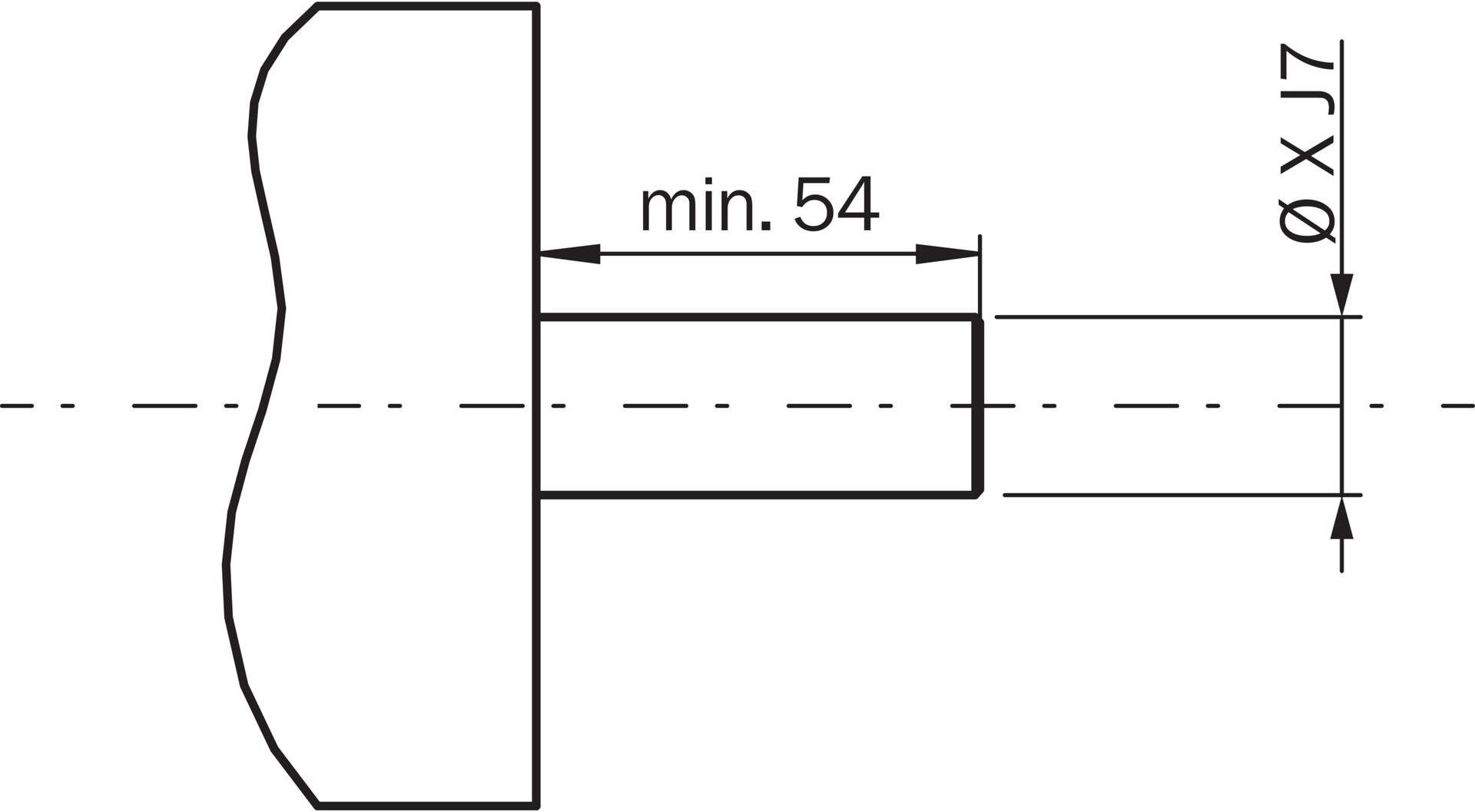

- Wellendurchmesser：
- 12 mm
- Welle isoliert
- Flanschart / Drehmomentstütze：
- Drehmomentstütze 2-seitig, Lochkreis 63 mm
- Gewicht：
- + 0,25 kg 1)
- Material, Welle：
- Edelstahl mit Kunststoffhülse
- Material, Flansch：
- Aluminium
- Material, Gehäuse：
- Aluminium
- Material, Leitung：
- PVC
- Anlaufdrehmoment：
- + 0,5 Ncm (+20 °C)
- Betriebsdrehmoment：
- 0,4 Ncm (+20 °C)
- Zulässige Wellenbewegung statisch：
- ± 0,3 mm (radial)
- ± 0,5 mm (axial) 2)
- Zulässige Wellenbewegung dynamisch：
- ± 0,1 mm (radial)
- ± 0,2 mm (axial) 2)
- Betriebsdrehzahl：
- 6.000 min⁻¹ 3)
- Maximale Betriebsdrehzahl：
- 9.000 min⁻¹ 4)
- Trägheitsmoment des Rotors：
- 50 gcm²
- Lagerlebensdauer：
- 3,6 x 109 Umdrehungen
- Winkelbeschleunigung：
- ≤ 200.000 rad/s²
Umgebungsdaten
Klassifikationen
