SICK ARS60-F4A00512 1031562

ARS60-F4A00512 · 1031562 · Art-Nr.: 1031562 Absolut-Encoder ARS60 Singleturn oder Multiturn Ausführung: Singleturn Schrittzahl pro Umdrehung: 512 (9 bit) Mechanische Ausführung: Vollwelle Klemmflansch 10 mm x 19 mm Kommunikationsschnittstelle: Parallel, nicht programmierbar Anschlussart: Stecker, M23, 21-polig, radial

德国 施克 SICK
基本信息

型号: ARS60-F4A00512

订货号: 1031562

参考面价: €711.00 ≈ ¥5233.39 查看汇率详情 →

Art-Nr.: 1031562 Absolut-Encoder ARS60 Singleturn oder Multiturn Ausführung: Singleturn Schrittzahl pro Umdrehung: 512 (9 bit) Mechanische Ausführung: Vollwelle Klemmflansch 10 mm x 19 mm Kommunikationsschnittstelle: Parallel, nicht programmierbar Anschlussart: Stecker, M23, 21-polig, radial
基本属性
净重:0.394 KG
毛重:0.394 KG
长度:134 mm
宽度:91 mm
高度:177 mm
Performance
Schrittzahl pro Umdrehung (Auflösung max.):
512 (9 bit)
Messschritt:
360° /Schrittzahl
Messschrittabweichung:
  • 0,005° binäre Schrittzahlen
  • 0,016° nicht binäre Schrittzahlen
Fehlergrenzen G:
  • 0,035° (binäre Schrittzahlen) 1)
  • 0,046° (nicht binäre Schrittzahlen) 1)
Wiederholstandardabweichung σr:
0,005° 2)
Schnittstellen
Kommunikationsschnittstelle:
Parallel
Initialisierungszeit:
80 ms 1)
Codeart:
Gray
Codeverlauf parametrierbar:
CW (im Uhrzeigersinn) bei Blickrichtung auf die Welle im Uhrzeigersinn drehend
Messwertumkehrspanne:
0,005°
Ansprechschwelle:
0,003°
Elektrische Daten
Anschlussart:
Stecker, M23, 21-polig, radial
Versorgungsspannung:
10 ... 32 V
Betriebsstrom:
Typ. 90 mA
MTTFd: Zeit bis zu gefährlichem Ausfall:
300 Jahre (EN ISO 13849-1) 1)
Schaltpegel der Steuereingänge:
Logisch H = 0,7 x US, Logisch L = 0 V ... 0,3 x US
Betätigung Set-Knopf:
≥ 100 ms 2)

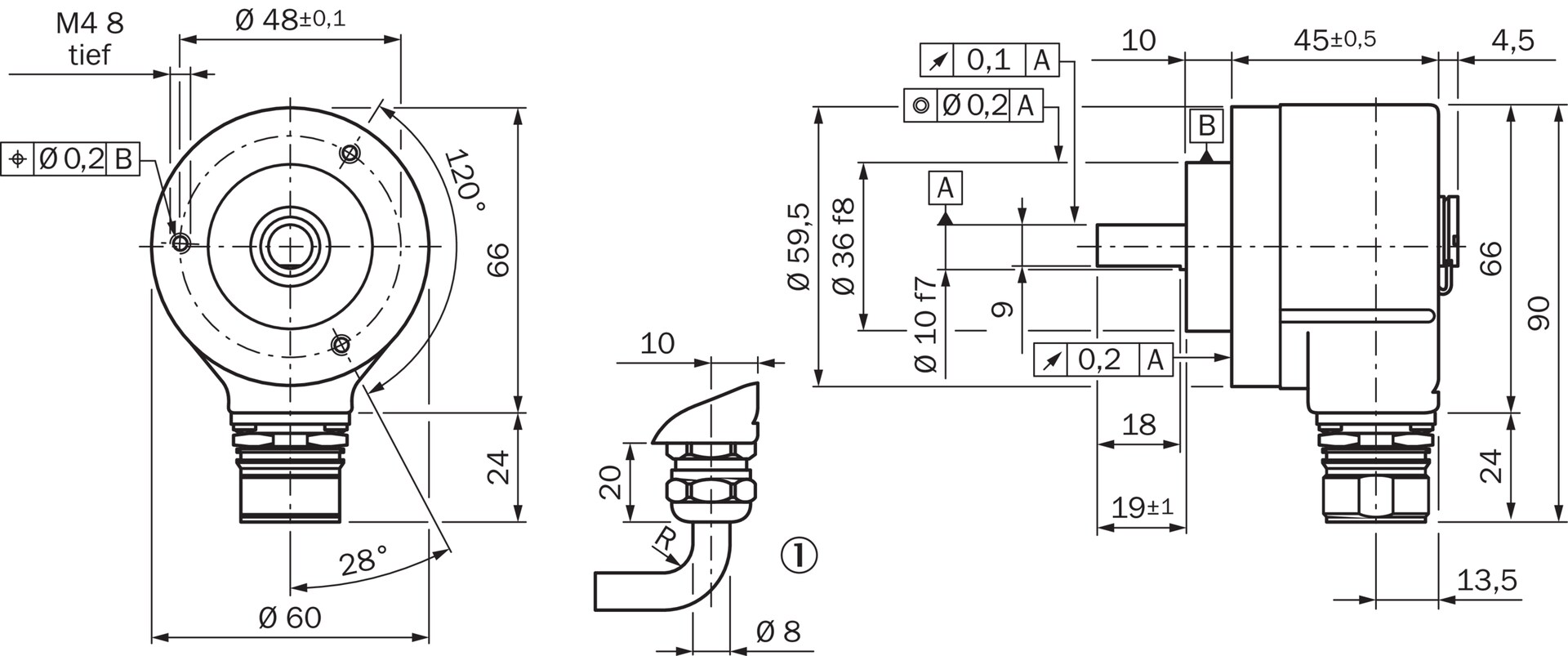

Mechanische Daten
Mechanische Ausführung:
Vollwelle, Klemmflansch
Wellendurchmesser:
10 mm
Wellenlänge:
19 mm
Gewicht:
Ca. 0,3 kg 1)
Material, Gehäuse:
Aluminiumdruckguss
Anlaufdrehmoment:
Typ. 0,4 Ncm
Betriebsdrehmoment:
Typ. 0,3 Ncm
Zulässige Wellenbelastung:
  • 20 N (radial)
  • 10 N (axial)
Betriebsdrehzahl:
  • ≤ 6.000 min⁻¹ mit Wellendichtring
  • ≤ 10.000 min⁻¹ ohne Wellendichtring 2)
Trägheitsmoment des Rotors:
54 gcm²
Lagerlebensdauer:
3,6 x 109 Umdrehungen
Winkelbeschleunigung:
≤ 500.000 rad/s²
Umgebungsdaten
EMV:
Nach EN 61000-6-2 und EN 61000-6-3 1)
Schutzart:
  • IP65, Stecker (IEC 60529) 2)
  • IP66, Leitung (IEC 60529)
Zulässige relative Luftfeuchte:
90 % (Betauung nicht zulässig)
Betriebstemperaturbereich:
–20 °C ... +85 °C
Lagerungstemperaturbereich:
–40 °C ... +100 °C, ohne Verpackung
Widerstandsfähigkeit gegenüber Schocks:
50 g, 11 ms (EN 60068-2-27)
Widerstandsfähigkeit gegenüber Vibration:
20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
