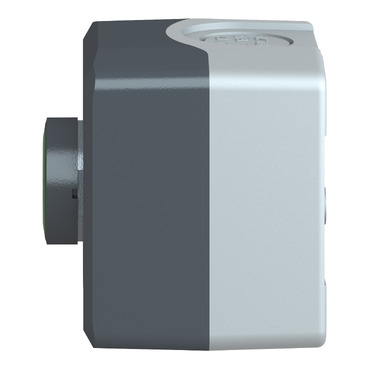

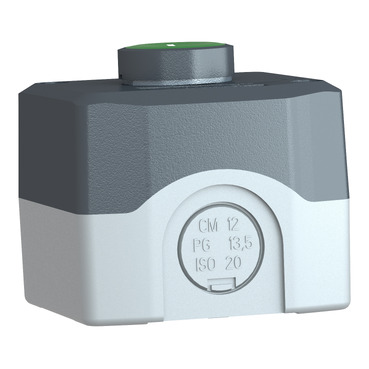

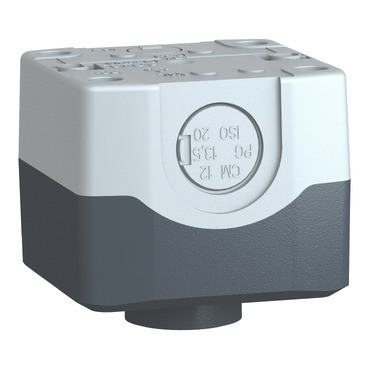

Schneider XALD102

型号: XALD102
机身外壳，Harmony XALD，塑料，深灰色，1个按钮，绿色，I，22mm，1S
  • 防震防尘外壳，即使在恶劣的工作条件下也能永久使用
  • 国际使用的各种现有产品标准和认证
  • 兼容所有XB5系列按钮、光探测器、选择器和操纵杆
  • 浅灰色底部，提升视觉对比度和黑暗中的可见度
  • 产品的环保性更多信息

Schneider XALD102 基本属性

净重：0.135 KG
毛重：0.138 KG

Schneider XALD102 主要特点

系列：
Harmony XALD
产品或组件类型：
Komplette Kontrollstation
设备的简短描述：
XALD
产品标识：
Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
控制单元的应用：
Start-Funktion
控制柜底座的颜色：
Hellgrau (RAL 7035)
封面颜色：
Dunkelgrau (RAL 7016)
布料：
Polykarbonat
型材执行器：
1 flush pushbutton
说明执行器：
Green 'I' 1 NO
壳体装配：
1 Tastschalter, bündig, grün 1 S I Markierung
标记的位置：
Markierung auf Drucktaster
触点的操作：
Gestuft schaltend

Schneider XALD102 主要特点

系列：
Harmony XALD
产品或组件类型：
Komplette Kontrollstation
设备的简短描述：
XALD
产品标识：
Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
控制单元的应用：
Start-Funktion
控制柜底座的颜色：
Hellgrau (RAL 7035)
封面颜色：
Dunkelgrau (RAL 7016)
布料：
Polykarbonat
型材执行器：
1 flush pushbutton
说明执行器：
Green 'I' 1 NO
壳体装配：
1 Tastschalter, bündig, grün 1 S I Markierung
标记的位置：
Markierung auf Drucktaster
触点的操作：
Gestuft schaltend

Schneider XALD102 其他功能

电缆入口：
  • 1 Ausbruch für Kabeleinführung, Klemmkapazität: 14 mm
  • 2 Ausbrüche für Kabelverschraubung Pg 13 und ISO M20, Klemmkapazität: 12 mm
产品重量：
0,135 kg
耐压力垫圈：
7000000 Pa bei 55 °C, Entfernung: 0,1 m
标签颜色：
  • Weiße Beschriftung bei grünen, roten oder schwarzen Tastenschildern
  • Schwarze Beschriftung bei weißen Tastenschildern
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
3,8 N Schließer, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
终端：
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA entspricht IEC 60947-5-4

Schneider XALD102 其他功能

电缆入口：
  • 1 Ausbruch für Kabeleinführung, Klemmkapazität: 14 mm
  • 2 Ausbrüche für Kabelverschraubung Pg 13 und ISO M20, Klemmkapazität: 12 mm
产品重量：
0,135 kg
耐压力垫圈：
7000000 Pa bei 55 °C, Entfernung: 0,1 m
标签颜色：
  • Weiße Beschriftung bei grünen, roten oder schwarzen Tastenschildern
  • Schwarze Beschriftung bei weißen Tastenschildern
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
3,8 N Schließer, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
终端：
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA entspricht IEC 60947-5-4

Schneider XALD102 装配

涂层：
TH
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
浪涌类别：
Klasse II entspricht IEC 60536
Schutzart (IP)：
  • IP66 entspricht IEC 60529
  • IP67
  • IP69
  • IP69K
Schutzart (NEMA)：
  • NEMA 13
  • NEMA 4X
Schutzart (IK)：
IK03 entspricht IEC 62262
标准：
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • UL 508
  • IEC 60947-5-5
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • JIS C8201-1
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27

Schneider XALD102 装配

涂层：
TH
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
浪涌类别：
Klasse II entspricht IEC 60536
Schutzart (IP)：
  • IP66 entspricht IEC 60529
  • IP67
  • IP69
  • IP69K
Schutzart (NEMA)：
  • NEMA 13
  • NEMA 4X
Schutzart (IK)：
IK03 entspricht IEC 62262
标准：
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • UL 508
  • IEC 60947-5-5
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • JIS C8201-1
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27

Schneider XALD102 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
7,000 cm
VPE 1宽度：
7,000 cm
VPE 1长度：
10,000 cm
VPE 1重量：
137,000 g
VPE 2类型：
S03
VPE 2数量：
40
VPE 2高度：
30,000 cm
VPE 2宽度：
30,000 cm
VPE 2长度：
40,000 cm
VPE 2重量：
5,871 kg
VPE 3类型：
P06
VPE 3数量：
320
VPE 3高度：
75,000 cm
VPE 3宽度：
80,000 cm
VPE 3长度：
60,000 cm
VPE 3重量：
54,968 kg

Schneider XALD102 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
7,000 cm
VPE 1宽度：
7,000 cm
VPE 1长度：
10,000 cm
VPE 1重量：
137,000 g
VPE 2类型：
S03
VPE 2数量：
40
VPE 2高度：
30,000 cm
VPE 2宽度：
30,000 cm
VPE 2长度：
40,000 cm
VPE 2重量：
5,871 kg
VPE 3类型：
P06
VPE 3数量：
320
VPE 3高度：
75,000 cm
VPE 3宽度：
80,000 cm
VPE 3长度：
60,000 cm
VPE 3重量：
54,968 kg

Schneider XALD102 合同担保

保证：
18 months

Schneider XALD102 合同担保

保证：
18 months
