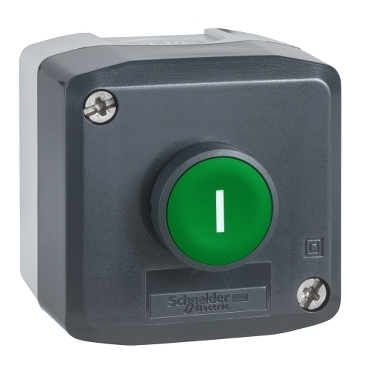

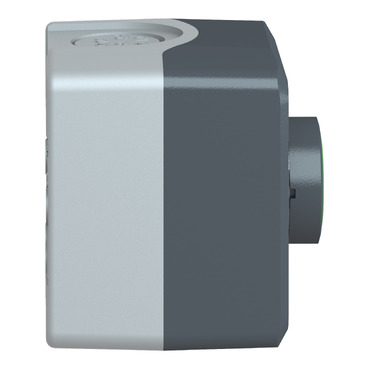

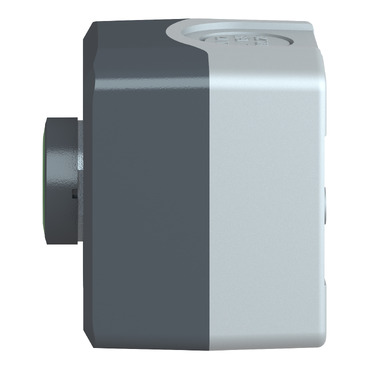

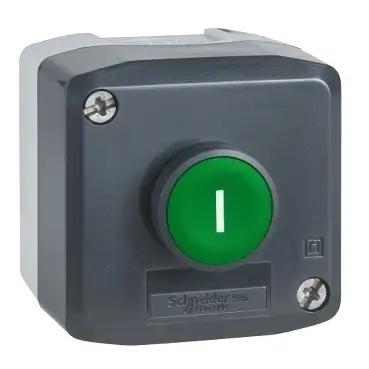

XALD102StoßfestesundschmutzabweisendesGehäusefür
XALD102
基本信息
型号: XALD102
Stoßfestes und schmutzabweisendes Gehäuse für den dauerhaften Einsatz auch in rauen Einsatzbedingungen
Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
Kompatibel mit allen Drucktastern, Leuchtmelder, Wahlschaltern und Joysticks der Baureihe XB5
Hellgraues Unterteil, das den visuellen Kontrast und die Sichtbarkeit bei Dunkelheit verbessert
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Stoßfestes und schmutzabweisendes Gehäuse für den dauerhaften Einsatz auch in rauen Einsatzbedingungen
- ·Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
- ·Kompatibel mit allen Drucktastern, Leuchtmelder, Wahlschaltern und Joysticks der Baureihe XB5
- ·Hellgraues Unterteil, das den visuellen Kontrast und die Sichtbarkeit bei Dunkelheit verbessert
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony XALD
- Produkt- oder Komponententyp：
- Komplette Kontrollstation
- Kurzbezeichnung des Geräts：
- XALD
- Produktbestimmung：
- Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
- Anwendung der Bedieneinheit：
- Start-Funktion
- Farbe des Schaltschranksockels：
- Hellgrau (RAL 7035)
- Farbe der Abdeckung：
- Dunkelgrau (RAL 7016)
- Material：
- Polykarbonat
- Profil Betätigungselement：
- 1 flush pushbutton
- Beschreibung Betätigungselement：
- Green 'I' 1 NO
- Zusammenstellung Gehäuse：
- 1 Tastschalter, bündig, grün 1 S I Markierung
- Position der Markierung：
- Markierung auf Drucktaster
- Betrieb der Kontakte：
- Gestuft schaltend
Zusatzmerkmale

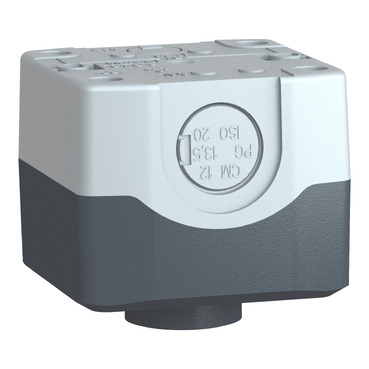

- Kabeleinführung：
- 1 Ausbruch für Kabeleinführung, Klemmkapazität: 14 mm
- 2 Ausbrüche für Kabelverschraubung Pg 13 und ISO M20, Klemmkapazität: 12 mm
- Produktgewicht：
- 0,135 kg
- Widerstandsfähigkeit gegen Hochdruckreiniger：
- 7000000 Pa bei 55 °C, Entfernung: 0,1 m
- Farbe der Beschriftung：
- Weiße Beschriftung bei grünen, roten oder schwarzen Tastenschildern
- Schwarze Beschriftung bei weißen Tastenschildern
- Positive Öffnung：
- Ohne
- Betriebsweg：
- 2,6 mm (Schließer, wechselnder elektrischer Zustand)
- 4,3 mm (Gesamtweg)
- Betätigungskraft：
- 3,8 N Schließer, wechselnder elektrischer Zustand
- Mechanische Lebensdauer：
- 10000000 Zyklen
- Anschlüsse - Klemmen：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
- [M] Anzugsdrehmoment：
- 0,8…1,2 Nm entspricht IEC 60947-1
- Schraubenkopfform：
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- Kontaktmaterial：
- Silberlegierung (Ag/Ni)
- Kurzschlussschutz：
- 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 10 A entspricht IEC 60947-5-1
- [Ui] Bemessungs-Isolationsspannung：
- 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947-1
- [Ie] Betriebsbemessungstrom：
- 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
- 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
- 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
- 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
- Elektrische Lebensdauer：
- 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- Elektrische Zuverlässigkeit：
- λ < 10exp(-6) bei 5 V und 1 mA entspricht IEC 60947-5-4
- λ < 10exp(-8) bei 17 V und 5 mA entspricht IEC 60947-5-4
Montage
- Beschichtung：
- TH
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Umgebungstemperatur bei Betrieb：
- -40…70 °C
- 浪涌类别：
- Klasse II entspricht IEC 60536
- Schutzart (IP)：
- IP66 entspricht IEC 60529
- IP67
- IP69
- IP69K
- Schutzart (NEMA)：
- NEMA 13
- NEMA 4X
- Schutzart (IK)：
- IK03 entspricht IEC 62262
- Normen：
- IEC 60947-5-4
- IEC 60947-5-1
- JIS C8201-5-1
- UL 508
- IEC 60947-5-5
- IEC 60947-1
- CSA C22.2 Nr. 14
- JIS C8201-1
- Vibrationsfestigkeit：
- 5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 7,000 cm
- VPE 1 Breite：
- 7,000 cm
- VPE 1 Länge：
- 10,000 cm
- VPE 1 Gewicht：
- 137,000 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 40
- VPE 2 Höhe：
- 30,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 5,871 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 320
- VPE 3 Höhe：
- 75,000 cm
- VPE 3 Breite：
- 80,000 cm
- VPE 3 Länge：
- 60,000 cm
- VPE 3 Gewicht：
- 54,968 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
