型号: SFB-EIP-8M12-IOP
订货号: 103015480
参考面价： 941.05 EUR

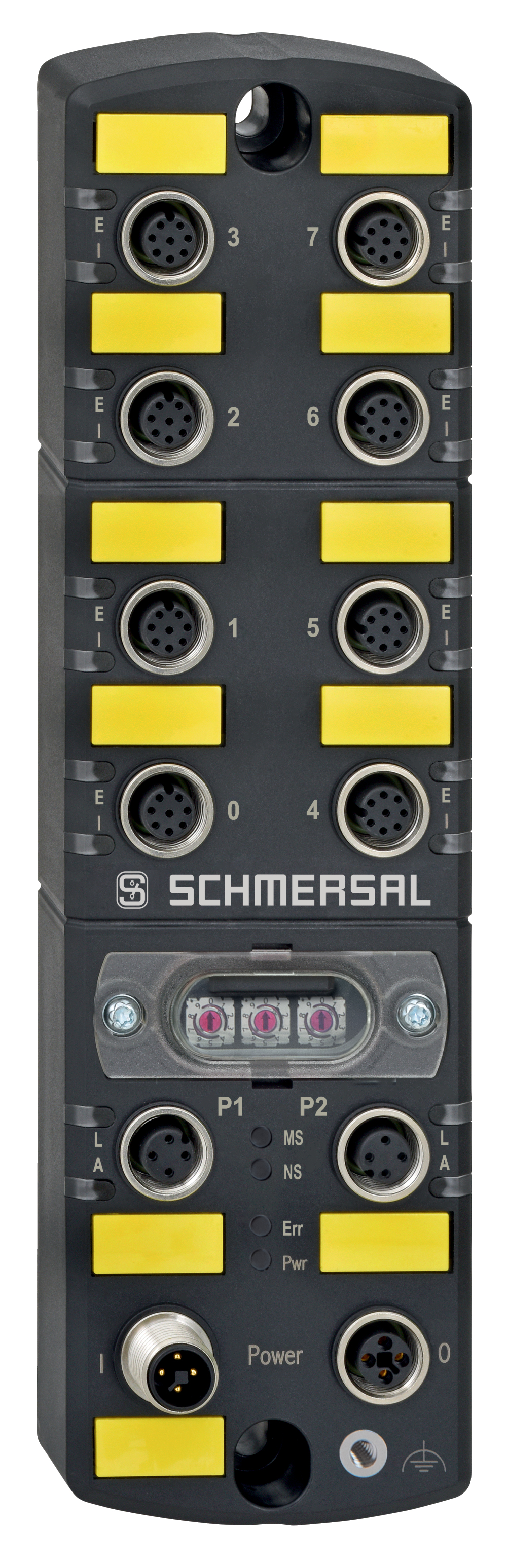

- Sichere Feldbox für EtherNet/IP mit CIP-Safety
- Für den Anschluss von bis zu 8 Sicherheitsschaltgeräten
- Integrierter Dual-Port Switch
- Schutzart IP66, IP67
SFB-EIP-8M12-IOP 103015480基本属性
净重：0.649 KG
SFB-EIP-8M12-IOP 103015480Bestelldaten
- Produkt-Typbezeichnung：
- SFB-EIP-8M12-IOP
- Artikelnummer (Bestellnummer)：
- 103015480
- EAN (European Article Number)：
- 4030661628691
- eCl@ss Nummer, Version 12.0：
- 27-24-26-04
- eCl@ss Nummer, Version 11.0：
- 27-24-26-04
- eCl@ss Nummer, Version 9.0：
- 27-24-26-04
- ETIM Nummer, Version 7.0：
- EC001599
- ETIM Nummer, Version 6.0：
- EC001599
SFB-EIP-8M12-IOP 103015480Zulassungen - Vorschriften
- Zertifikate：
- TÜV
- cULus
- UKCA
SFB-EIP-8M12-IOP 103015480Allgemeine Daten
- Vorschriften：
- EN IEC 61131-1
- EN IEC 61131-2
- EN ISO 13849-1
- EN IEC 60947-5-3
- EN IEC 61508
- Werkstoff des Gehäuses：
- Kunststoff, Polyamid PA 6 GF
- Werkstoff des Bezeichnungsschild：
- Kunststoff, Polyamid PA
- Werkstoff des Sichtfensters：
- Polyamid PACM 12
- Werkstoff des Elektronik-Vergusses：
- Polyurethan 2K PU
- Bruttogewicht：
- 649 g
SFB-EIP-8M12-IOP 103015480Allgemeine Daten - Eigenschaften
- Integrierte Anzeige, allgemein：
- Ja
SFB-EIP-8M12-IOP 103015480Sicherheitsbetrachtung
- Vorschriften：
- EN ISO 13849-1
- EN IEC 61508
SFB-EIP-8M12-IOP 103015480Sicherheitsbetrachtung - Sicherheitseingänge 2-kanalig
- Performance Level, bis：
- e
- Kategorie：
- 4
- Diagnostic Coverage (DC) Level：
- 99 %
- PFH-Wert：
- 1,10 x 10⁻⁹ /h
- PFDavg：
- 9,60 x 10⁻⁵
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 3
- Gebrauchsdauer：
- 20 Jahre
- Reaktionszeit, lokaler Sicherheitseingang ⇒ Feldbus, maximum：
- 20 ms
- Hinweis：
- Die SFB erfüllt die Anforderungen als PDDB (Näherungsschalter mit definiertem Verhalten unter Fehlerbedingungen) nach EN 60947-5-3 in Verbindung mit Magnetsensoren (2 Öffner Kontakte) bis PLe / SIL 3.
SFB-EIP-8M12-IOP 103015480Sicherheitsbetrachtung - Sicherheitseingänge 1-kanalig
- Performance Level, bis：
- d
- Kategorie：
- 2
- Diagnostic Coverage (DC) Level：
- 90 %
- PFH-Wert：
- 2,30 x 10⁻⁷ /h
- PFDavg：
- 2,00 x 10⁻²
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 1
- Gebrauchsdauer：
- 20 Jahre
- Reaktionszeit, lokaler Sicherheitseingang ⇒ Feldbus, maximum：
- 20 ms
- Testintervall für Fehleraufdeckung：
- 10 s
SFB-EIP-8M12-IOP 103015480Sicherheitsbetrachtung - Sicherheitsausgänge 1 Leitung
- Performance Level, bis：
- d
- Kategorie：
- 3
- Diagnostic Coverage (DC) Level：
- 90 %
- PFH-Wert：
- 1,00 x 10⁻⁷ /h
- PFDavg：
- 8,80 x 10⁻³
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 2
- Gebrauchsdauer：
- 20 Jahre
- Reaktionszeit: Feldbus ⇒ lokaler Sicherheitsausgang, maximum：
- 50 ms
SFB-EIP-8M12-IOP 103015480Sicherheitsbetrachtung - Sicherheitsausgänge 2 Leitungen
- Performance Level, bis：
- e
- Kategorie：
- 4
- Diagnostic Coverage (DC) Level：
- 99 %
- PFH-Wert：
- 1,20 x 10⁻⁹ /h
- PFDavg：
- 1,10 x 10⁻⁴
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 3
- Gebrauchsdauer：
- 20 Jahre
- Reaktionszeit: Feldbus ⇒ lokaler Sicherheitsausgang, maximum：
- 50 ms
SFB-EIP-8M12-IOP 103015480Mechanische Daten
- Befestigung：
- Schrauben
- Ausführung der Befestigungsschrauben：
- 2x M6
- Anzugsdrehmoment der Befestigungsschrauben, maximum：
- 3 Nm
- Ausführung der Befestigungsschrauben, Sichtfenster：
- 2x TX10 (Torx)
- Anzugsdrehmoment der Befestigungsschrauben für das Sichtfenster, maximum：
- 0,6 Nm
SFB-EIP-8M12-IOP 103015480Mechanische Daten - Anschlusstechnik
- Anschlussart：
- M12 Einbaubuchse / -Stecker
- Anschluss Stecker, Eingang/Ausgang：
- X0 - X7: M12, 8-polig, A-codiert
- Anschluss Stecker, Power I/O：
- M12 POWER, 4-polig, T-codiert
- Anschluss Stecker, Feldbus：
- M12, 4-polig, D-codiert
- Anzugsmoment des elektrischen Anschlusses, minimum：
- 0,8 Nm
- Anzugsmoment des elektrischen Anschlusses, maximum：
- 1,5 Nm

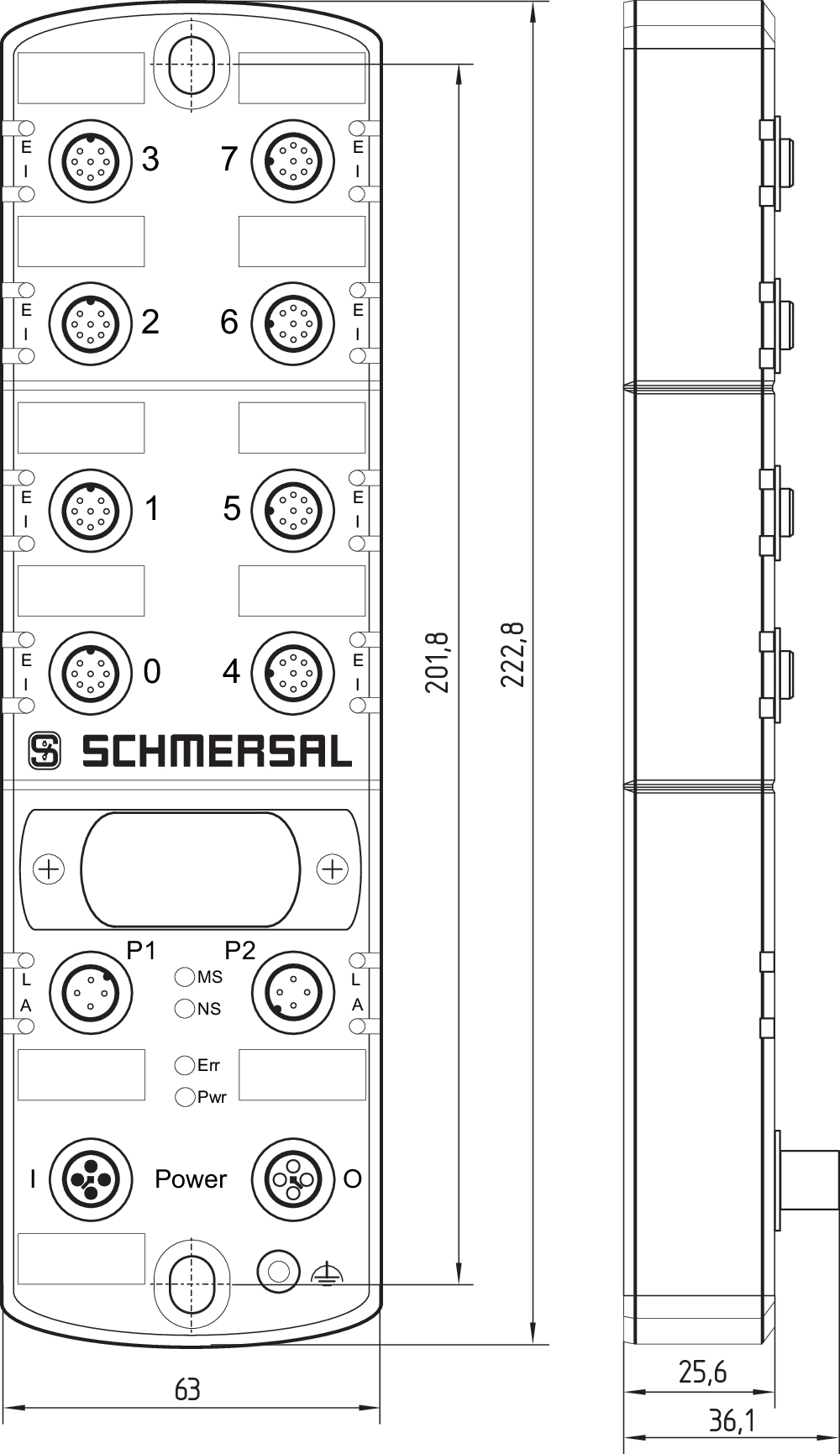

SFB-EIP-8M12-IOP 103015480Mechanische Daten - Abmessungen
- Länge：
- 222,8 mm
- Breite：
- 63 mm
- Höhe：
- 36,1 mm
SFB-EIP-8M12-IOP 103015480Umgebungsbedingungen
- Schutzart：
- IP66
- IP67
- Umgebungstemperatur：
- -25 ... +55 °C
- Lager- und Transporttemperatur：
- -25 ... +70 °C
- Relative Feuchtigkeit, minimum：
- 10 %
- Relative Feuchtigkeit, maximum：
- 95 %
- Hinweis (Relative Feuchtigkeit)：
- nicht kondensierend
- Schwingfestigkeit：
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- Schockfestigkeit：
- 30 g / 11 ms
- Schutzklasse：
- III
- Zulässige Aufstellhöhe über NN, maximum：
- 2.000 m
SFB-EIP-8M12-IOP 103015480Umgebungsbedingungen - Isolationskennwerte
- Bemessungsisolationsspannung Ui：
- 32 VDC
- Bemessungsstoßspannungsfestigkeit Uimp：
- 0,8 kV
- 浪涌类别：
- III
- Verschmutzungsgrad：
- 3
SFB-EIP-8M12-IOP 103015480Elektrische Daten
- Betriebsspannung：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- Stromaufnahme：
- 200 mA
- Bemessungsbetriebsspannung：
- 24 VDC
- Bemessungsbetriebsstrom：
- 10.000 mA
- Hinweis (Elektrische Daten, Absicherung)：
- Externe Absicherung erforderlich ≤ 10A träge bei Einsatz gemäß UL 61010.
- Bereitschaftsverzögerung, maximum：
- 12.000 ms
- Device Watchdog Time：
- 12 ms
- Reaction Time Safety Input, maximum：
- 20 ms
- Reaction Time Safety Output, maximum：
- 50 ms
SFB-EIP-8M12-IOP 103015480Elektrische Daten - Kommunikationsprotokoll
- Feldbus Protokoll：
- EtherNet/IP / CIP Safety
- Feldbus Spezifikation：
- V1.27
- Spezifikation sicherer Feldbus：
- V2.22
- Feldbus Eigenschaften：
- Device Level Ring (DLR)
- 传输速率：
- 100 Mbit/s Full Duplex
- Adressierung：
- Dynamic Host Configuration Protocol (DHCP) / BootP
- Integrierter Switch：
- Dual Port, 100 Mbit/s
- Feldbus Dienste：
- LLDP
- Service Interface：
- WEB-Interface HTTP
SFB-EIP-8M12-IOP 103015480Elektrische Daten - Geräteanschlüsse
- Bezeichnung, Geräteanschlüsse：
- X0 ... X7
- Leitungslänge, Geräteanschluss：
- 30 m
SFB-EIP-8M12-IOP 103015480Elektrische Daten - Spannungsversorgung externer Geräte
- Bezeichnung, Spannungsversorgung：
- A1 und A2
- Bemessungsbetriebsspannung：
- 24 VDC
- Bemessungsbetriebsstrom：
- 800 mA
- Interne elektrische Absicherung：
- 1,5 A (Intergrierte selbstrückstellende Sicherung)
SFB-EIP-8M12-IOP 103015480Elektrische Daten - Sichere digitale Eingänge
- Bezeichnung, Sicherheitseingänge：
- X1 und X2
- Schaltschwellen：
- −3 V … 5 V (Low)
- 13 V ... 30 V (High)
- Stromaufnahme bei 24 V：
- 6 mA
- Zulässiger Reststrom der Ansteuerung：
- 1 mA
- Testpulsdauer, minimum：
- 0,01 ms
- Testpulsdauer, maximum：
- 1 ms
- Testpulsintervall, minimum：
- 20 ms
- Testpulsintervall, maximum：
- 120.000 ms
- Klassifizierung ZVEI CB24I, Senke：
- C1
- Klassifizierung ZVEI CB24I, Quelle：
- C1
- C2
- C3
SFB-EIP-8M12-IOP 103015480Elektrische Daten - Sichere digitale Ausgänge
- Bezeichnung, Sicherheitsausgänge：
- DO
- Ausführung der Schaltelemente：
- kurzschlussfest, p-schaltend
- Spannungsfall Ud, maximum：
- 2 V
- Reststrom Ir, maximum：
- 0,5 mA
- Spannung, Gebrauchskategorie DC-12：
- 24 VDC
- Strom, Gebrauchskategorie DC-12：
- 0,8 A
- Spannung, Gebrauchskategorie DC-13：
- 24 VDC
- Strom, Gebrauchskategorie DC-13：
- 0,8 A
- Hinweis, Gebrauchskategorie DC-13：
- Induktive Last, maximum 400 mH
- Schaltfrequenz, maximum：
- 1 Hz
- Testpulsdauer, maximum：
- 1 ms
- Testpulsintervall, minimum：
- 15 ms
- Testpulsintervall, maximum：
- 500 ms
- Klassifizierung ZVEI CB24I, Quelle：
- C1
- Klassifizierung ZVEI CB24I, Senke：
- C1
SFB-EIP-8M12-IOP 103015480Elektrische Daten - Diagnose Eingänge / FB-Interface
- Bezeichnung, Diagnose Eingänge / FB-Interface：
- DI
- Schaltschwellen：
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- Stromaufnahme bei 24V：
- 12 mA
- Eingangsentprellfilter：
- 10 ms
- Datenübertragungsrate FB-Interface：
- 19,2 kBaud
SFB-EIP-8M12-IOP 103015480Elektrische Daten - Taktausgänge
- Bezeichnung, Taktausgänge：
- Y1 und Y2
- Ausführung der Schaltelemente：
- kurzschlussfest, p-schaltend
- Spannungsfall Ud, maximum：
- 1 V
- Reststrom Ir, maximum：
- 0,5 mA
- Spannung, Gebrauchskategorie DC-12：
- 24 VDC
- Y1 Bemessungsbetriebsstrom bei 24 V：
- 15 mA
- Y2 Bemessungsbetriebsstrom bei 24 V：
- 10 mA
- Y2 Bemessungsbetriebsstrom bei 0 V：
- 30 mA
- Testpulsintervall, typisch：
- 500 ms
- Testpulsdauer, maximum：
- 1 ms
- Klassifizierung ZVEI CB24I, Senke：
- C1
- Klassifizierung ZVEI CB24I, Quelle：
- C1
SFB-EIP-8M12-IOP 103015480Zustandsanzeige - LED 01
- LED-Status：
- Error-LED Geräteanschluss
- LED-Position：
- E: 0 ... 7
- LED-Farbe：
- grün/rot
SFB-EIP-8M12-IOP 103015480Zustandsanzeige - LED 02
- LED-Status：
- Input-LED Geräteanschluss
- LED-Position：
- I: 0 ... 7
- LED-Farbe：
- gelb
SFB-EIP-8M12-IOP 103015480Zustandsanzeige - LED 03
- LED-Status：
- Link-LED Ethernet Port
- LED-Position：
- L: P1 + P2
- LED-Farbe：
- grün
SFB-EIP-8M12-IOP 103015480Zustandsanzeige - LED 04
- LED-Status：
- Activity-LED Ethernet Port
- LED-Position：
- A: P1 + P2
- LED-Farbe：
- gelb
SFB-EIP-8M12-IOP 103015480Zustandsanzeige - LED 05
- LED-Status：
- Modul-Status LED
- LED-Position：
- "MS": Modul
- LED-Farbe：
- grün/rot
SFB-EIP-8M12-IOP 103015480Zustandsanzeige - LED 06
- LED-Status：
- Network Status LED
- LED-Position：
- "NS": Modul
- LED-Farbe：
- grün/rot
SFB-EIP-8M12-IOP 103015480Zustandsanzeige - LED 07
- LED-Status：
- Error-LED Feldbox
- LED-Position：
- "Err": Modul
- LED-Farbe：
- grün/rot
SFB-EIP-8M12-IOP 103015480Zustandsanzeige - LED 08
- LED-Status：
- Power-LED Feldbox
- LED-Position：
- "Pwr": Modul
- LED-Farbe：
- grün
SFB-EIP-8M12-IOP 103015480Sonstige Daten
- Hinweis (Applikationsanwendungen)：
- Sichere Feldbox mit dezentralen I/Os
SFB-EIP-8M12-IOP
基本信息
型号: SFB-EIP-8M12-IOP
订货号: 103015480
参考面价： 941.05 EUR
- ·Sichere Feldbox für EtherNet/IP mit CIP-Safety
- ·Für den Anschluss von bis zu 8 Sicherheitsschaltgeräten
- ·Integrierter Dual-Port Switch
- ·Schutzart IP66, IP67
Bestelldaten
- Produkt-Typbezeichnung：
- SFB-EIP-8M12-IOP
- Artikelnummer (Bestellnummer)：
- 103015480
- EAN (European Article Number)：
- 4030661628691
- eCl@ss Nummer, Version 12.0：
- 27-24-26-04
- eCl@ss Nummer, Version 11.0：
- 27-24-26-04
- eCl@ss Nummer, Version 9.0：
- 27-24-26-04
- ETIM Nummer, Version 7.0：
- EC001599
- ETIM Nummer, Version 6.0：
- EC001599
Zulassungen - Vorschriften
- Zertifikate：
- TÜV
- cULus
- UKCA
Allgemeine Daten
- Vorschriften：
- EN IEC 61131-1
- EN IEC 61131-2
- EN ISO 13849-1
- EN IEC 60947-5-3
- EN IEC 61508
- Werkstoff des Gehäuses：
- Kunststoff, Polyamid PA 6 GF
- Werkstoff des Bezeichnungsschild：
- Kunststoff, Polyamid PA
- Werkstoff des Sichtfensters：
- Polyamid PACM 12
- Werkstoff des Elektronik-Vergusses：
- Polyurethan 2K PU
- Bruttogewicht：
- 649 g
Allgemeine Daten - Eigenschaften
- Integrierte Anzeige, allgemein：
- Ja
Sicherheitsbetrachtung
- Vorschriften：
- EN ISO 13849-1
- EN IEC 61508
Sicherheitsbetrachtung - Sicherheitseingänge 2-kanalig
- Performance Level, bis：
- e
- Kategorie：
- 4
- Diagnostic Coverage (DC) Level：
- 99 %
- PFH-Wert：
- 1,10 x 10⁻⁹ /h
- PFDavg：
- 9,60 x 10⁻⁵
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 3
- Gebrauchsdauer：
- 20 Jahre
- Reaktionszeit, lokaler Sicherheitseingang ⇒ Feldbus, maximum：
- 20 ms
- Hinweis：
- Die SFB erfüllt die Anforderungen als PDDB (Näherungsschalter mit definiertem Verhalten unter Fehlerbedingungen) nach EN 60947-5-3 in Verbindung mit Magnetsensoren (2 Öffner Kontakte) bis PLe / SIL 3.
Sicherheitsbetrachtung - Sicherheitseingänge 1-kanalig
- Performance Level, bis：
- d
- Kategorie：
- 2
- Diagnostic Coverage (DC) Level：
- 90 %
- PFH-Wert：
- 2,30 x 10⁻⁷ /h
- PFDavg：
- 2,00 x 10⁻²
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 1
- Gebrauchsdauer：
- 20 Jahre
- Reaktionszeit, lokaler Sicherheitseingang ⇒ Feldbus, maximum：
- 20 ms
- Testintervall für Fehleraufdeckung：
- 10 s
Sicherheitsbetrachtung - Sicherheitsausgänge 1 Leitung
- Performance Level, bis：
- d
- Kategorie：
- 3
- Diagnostic Coverage (DC) Level：
- 90 %
- PFH-Wert：
- 1,00 x 10⁻⁷ /h
- PFDavg：
- 8,80 x 10⁻³
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 2
- Gebrauchsdauer：
- 20 Jahre
- Reaktionszeit: Feldbus ⇒ lokaler Sicherheitsausgang, maximum：
- 50 ms
Sicherheitsbetrachtung - Sicherheitsausgänge 2 Leitungen
- Performance Level, bis：
- e
- Kategorie：
- 4
- Diagnostic Coverage (DC) Level：
- 99 %
- PFH-Wert：
- 1,20 x 10⁻⁹ /h
- PFDavg：
- 1,10 x 10⁻⁴
- Safety Integrity Level (SIL), geeignet für Anwendungen in：
- 3
- Gebrauchsdauer：
- 20 Jahre
- Reaktionszeit: Feldbus ⇒ lokaler Sicherheitsausgang, maximum：
- 50 ms
Mechanische Daten
- Befestigung：
- Schrauben
- Ausführung der Befestigungsschrauben：
- 2x M6
- Anzugsdrehmoment der Befestigungsschrauben, maximum：
- 3 Nm
- Ausführung der Befestigungsschrauben, Sichtfenster：
- 2x TX10 (Torx)
- Anzugsdrehmoment der Befestigungsschrauben für das Sichtfenster, maximum：
- 0,6 Nm
Mechanische Daten - Anschlusstechnik
- Anschlussart：
- M12 Einbaubuchse / -Stecker
- Anschluss Stecker, Eingang/Ausgang：
- X0 - X7: M12, 8-polig, A-codiert
- Anschluss Stecker, Power I/O：
- M12 POWER, 4-polig, T-codiert
- Anschluss Stecker, Feldbus：
- M12, 4-polig, D-codiert
- Anzugsmoment des elektrischen Anschlusses, minimum：
- 0,8 Nm
- Anzugsmoment des elektrischen Anschlusses, maximum：
- 1,5 Nm
Mechanische Daten - Abmessungen
- Länge：
- 222,8 mm
- Breite：
- 63 mm
- Höhe：
- 36,1 mm
Umgebungsbedingungen
- Schutzart：
- IP66
- IP67
- Umgebungstemperatur：
- -25 ... +55 °C
- Lager- und Transporttemperatur：
- -25 ... +70 °C
- Relative Feuchtigkeit, minimum：
- 10 %
- Relative Feuchtigkeit, maximum：
- 95 %
- Hinweis (Relative Feuchtigkeit)：
- nicht kondensierend
- Schwingfestigkeit：
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- Schockfestigkeit：
- 30 g / 11 ms
- Schutzklasse：
- III
- Zulässige Aufstellhöhe über NN, maximum：
- 2.000 m
Umgebungsbedingungen - Isolationskennwerte
- Bemessungsisolationsspannung Ui：
- 32 VDC
- Bemessungsstoßspannungsfestigkeit Uimp：
- 0,8 kV
- 浪涌类别：
- III
- Verschmutzungsgrad：
- 3
Elektrische Daten
- Betriebsspannung：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- Stromaufnahme：
- 200 mA
- Bemessungsbetriebsspannung：
- 24 VDC
- Bemessungsbetriebsstrom：
- 10.000 mA
- Hinweis (Elektrische Daten, Absicherung)：
- Externe Absicherung erforderlich ≤ 10A träge bei Einsatz gemäß UL 61010.
- Bereitschaftsverzögerung, maximum：
- 12.000 ms
- Device Watchdog Time：
- 12 ms
- Reaction Time Safety Input, maximum：
- 20 ms
- Reaction Time Safety Output, maximum：
- 50 ms
Elektrische Daten - Kommunikationsprotokoll
- Feldbus Protokoll：
- EtherNet/IP / CIP Safety
- Feldbus Spezifikation：
- V1.27
- Spezifikation sicherer Feldbus：
- V2.22
- Feldbus Eigenschaften：
- Device Level Ring (DLR)
- 传输速率：
- 100 Mbit/s Full Duplex
- Adressierung：
- Dynamic Host Configuration Protocol (DHCP) / BootP
- Integrierter Switch：
- Dual Port, 100 Mbit/s
- Feldbus Dienste：
- LLDP
- Service Interface：
- WEB-Interface HTTP
Elektrische Daten - Geräteanschlüsse
- Bezeichnung, Geräteanschlüsse：
- X0 ... X7
- Leitungslänge, Geräteanschluss：
- 30 m
Elektrische Daten - Spannungsversorgung externer Geräte
- Bezeichnung, Spannungsversorgung：
- A1 und A2
- Bemessungsbetriebsspannung：
- 24 VDC
- Bemessungsbetriebsstrom：
- 800 mA
- Interne elektrische Absicherung：
- 1,5 A (Intergrierte selbstrückstellende Sicherung)
Elektrische Daten - Sichere digitale Eingänge
- Bezeichnung, Sicherheitseingänge：
- X1 und X2
- Schaltschwellen：
- −3 V … 5 V (Low)
- 13 V ... 30 V (High)
- Stromaufnahme bei 24 V：
- 6 mA
- Zulässiger Reststrom der Ansteuerung：
- 1 mA
- Testpulsdauer, minimum：
- 0,01 ms
- Testpulsdauer, maximum：
- 1 ms
- Testpulsintervall, minimum：
- 20 ms
- Testpulsintervall, maximum：
- 120.000 ms
- Klassifizierung ZVEI CB24I, Senke：
- C1
- Klassifizierung ZVEI CB24I, Quelle：
- C1
- C2
- C3
Elektrische Daten - Sichere digitale Ausgänge
- Bezeichnung, Sicherheitsausgänge：
- DO
- Ausführung der Schaltelemente：
- kurzschlussfest, p-schaltend
- Spannungsfall Ud, maximum：
- 2 V
- Reststrom Ir, maximum：
- 0,5 mA
- Spannung, Gebrauchskategorie DC-12：
- 24 VDC
- Strom, Gebrauchskategorie DC-12：
- 0,8 A
- Spannung, Gebrauchskategorie DC-13：
- 24 VDC
- Strom, Gebrauchskategorie DC-13：
- 0,8 A
- Hinweis, Gebrauchskategorie DC-13：
- Induktive Last, maximum 400 mH
- Schaltfrequenz, maximum：
- 1 Hz
- Testpulsdauer, maximum：
- 1 ms
- Testpulsintervall, minimum：
- 15 ms
- Testpulsintervall, maximum：
- 500 ms
- Klassifizierung ZVEI CB24I, Quelle：
- C1
- Klassifizierung ZVEI CB24I, Senke：
- C1
Elektrische Daten - Diagnose Eingänge / FB-Interface
- Bezeichnung, Diagnose Eingänge / FB-Interface：
- DI
- Schaltschwellen：
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- Stromaufnahme bei 24V：
- 12 mA
- Eingangsentprellfilter：
- 10 ms
- Datenübertragungsrate FB-Interface：
- 19,2 kBaud
Elektrische Daten - Taktausgänge
- Bezeichnung, Taktausgänge：
- Y1 und Y2
- Ausführung der Schaltelemente：
- kurzschlussfest, p-schaltend
- Spannungsfall Ud, maximum：
- 1 V
- Reststrom Ir, maximum：
- 0,5 mA
- Spannung, Gebrauchskategorie DC-12：
- 24 VDC
- Y1 Bemessungsbetriebsstrom bei 24 V：
- 15 mA
- Y2 Bemessungsbetriebsstrom bei 24 V：
- 10 mA
- Y2 Bemessungsbetriebsstrom bei 0 V：
- 30 mA
- Testpulsintervall, typisch：
- 500 ms
- Testpulsdauer, maximum：
- 1 ms
- Klassifizierung ZVEI CB24I, Senke：
- C1
- Klassifizierung ZVEI CB24I, Quelle：
- C1
Zustandsanzeige - LED 01
- LED-Status：
- Error-LED Geräteanschluss
- LED-Position：
- E: 0 ... 7
- LED-Farbe：
- grün/rot
Zustandsanzeige - LED 02
- LED-Status：
- Input-LED Geräteanschluss
- LED-Position：
- I: 0 ... 7
- LED-Farbe：
- gelb
Zustandsanzeige - LED 03
- LED-Status：
- Link-LED Ethernet Port
- LED-Position：
- L: P1 + P2
- LED-Farbe：
- grün
Zustandsanzeige - LED 04
- LED-Status：
- Activity-LED Ethernet Port
- LED-Position：
- A: P1 + P2
- LED-Farbe：
- gelb
Zustandsanzeige - LED 05
- LED-Status：
- Modul-Status LED
- LED-Position：
- "MS": Modul
- LED-Farbe：
- grün/rot
Zustandsanzeige - LED 06
- LED-Status：
- Network Status LED
- LED-Position：
- "NS": Modul
- LED-Farbe：
- grün/rot
Zustandsanzeige - LED 07
- LED-Status：
- Error-LED Feldbox
- LED-Position：
- "Err": Modul
- LED-Farbe：
- grün/rot
Zustandsanzeige - LED 08
- LED-Status：
- Power-LED Feldbox
- LED-Position：
- "Pwr": Modul
- LED-Farbe：
- grün
Sonstige Daten
- Hinweis (Applikationsanwendungen)：
- Sichere Feldbox mit dezentralen I/Os
业务合作
还没有人评价，快来抢沙发~
