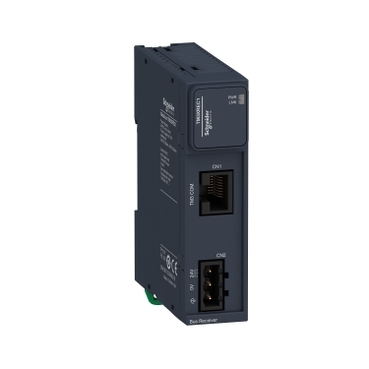

Schneider TM3XREC1

型号: TM3XREC1
总线扩展模块，Modicon TM3，接收器
  • 产品的环保性更多信息

Schneider TM3XREC1 基本属性

净重：0.075 KG
毛重：0.090 KG
长度：73 mm
宽度：24 mm
高度：90 mm

Schneider TM3XREC1 主要特点

系列：
Modicon TM3
产品或组件类型：
Dezentrales Empängermodul
兼容的产品系列：
  • Modicon M221
  • Modicon M251
  • Modicon M241
  • Modicon M262
Nennhilfsspannung [UH,nom]：
24 V DC von Externe Versorgung (-15 - 20 %)

Schneider TM3XREC1 主要特点

系列：
Modicon TM3
产品或组件类型：
Dezentrales Empängermodul
兼容的产品系列：
  • Modicon M221
  • Modicon M251
  • Modicon M241
  • Modicon M262
Nennhilfsspannung [UH,nom]：
24 V DC von Externe Versorgung (-15 - 20 %)

Schneider TM3XREC1 其他功能

I/O扩展模块的最大数量：
7
电源输出电流：
  • 560 mA 5 V für Erweiterungsbus
  • 560 mA 24 V für Erweiterungsbus
功耗：
40 mA bei 24 V DC über Busstecker
最大功率损耗（W）：
1 W
设备之间的电缆距离：
0,5…5 mm Verlängerungsleitung mit 2 RJ45 Leiter zwischen Empfänger und Sender
本地信号：
  • 1 LED (grün) für Stromversorgung
  • 1 LED (grün) für Verbindungsstatus
电气连接：
  • RJ45 Steckerfür den Anschluss des Bus-Senders
  • abnehmbare Schraubklemmenleiste, 3 Klemme(n)für den Anschluss der 24-V-DC-Stromversorgung
标记：
CE
抗静电放电：
  • 8 kV in der Luft entspricht IEC 61000-4-2
  • 6 kV bei Kontakt entspricht IEC 61000-4-2
对电磁场的抵抗力：
  • 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
  • 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
  • 1 V/m 2 - 2,7 GHz entspricht IEC 61000-4-3
抵抗无线电频率引起的传导干扰：
  • 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
  • 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
电磁发射：
  • Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
  • Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
安装支架：
  • Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
  • Hutschiene TH35-7.5 Schiene entspricht IEC 60715
  • Blech o Tafel m Befsatz
身高：
90 mm
深度：
73,3 mm
宽度：
23,65 mm
产品重量：
0,075 kg

Schneider TM3XREC1 其他功能

I/O扩展模块的最大数量：
7
电源输出电流：
  • 560 mA 5 V für Erweiterungsbus
  • 560 mA 24 V für Erweiterungsbus
功耗：
40 mA bei 24 V DC über Busstecker
最大功率损耗（W）：
1 W
设备之间的电缆距离：
0,5…5 mm Verlängerungsleitung mit 2 RJ45 Leiter zwischen Empfänger und Sender
本地信号：
  • 1 LED (grün) für Stromversorgung
  • 1 LED (grün) für Verbindungsstatus
电气连接：
  • RJ45 Steckerfür den Anschluss des Bus-Senders
  • abnehmbare Schraubklemmenleiste, 3 Klemme(n)für den Anschluss der 24-V-DC-Stromversorgung
标记：
CE
抗静电放电：
  • 8 kV in der Luft entspricht IEC 61000-4-2
  • 6 kV bei Kontakt entspricht IEC 61000-4-2
对电磁场的抵抗力：
  • 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
  • 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
  • 1 V/m 2 - 2,7 GHz entspricht IEC 61000-4-3
抵抗无线电频率引起的传导干扰：
  • 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
  • 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
电磁发射：
  • Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
  • Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
安装支架：
  • Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
  • Hutschiene TH35-7.5 Schiene entspricht IEC 60715
  • Blech o Tafel m Befsatz
身高：
90 mm
深度：
73,3 mm
宽度：
23,65 mm
产品重量：
0,075 kg

Schneider TM3XREC1 装配

标准：
  • Klasse I Division 2 Gruppen A/B/C/D CSA C22.2 Nr. 213
  • Klasse I Division 2 Gruppen A/B/C UL 1604
  • CSA C22.2 No 142
  • IEC 61131-2
  • UL 508
产品认证：
  • Handelsmarine
  • GOST
  • C-Tick
  • CSA HazLoc
  • CE
  • UKCA
  • RCM
  • EAC
  • cULus
工作环境温度：
  • -10…55 °C (waagerechter Einbau)
  • -10…50 °C (senkrechter Einbau)
储存环境温度：
-40…70 °C
相对湿度：
5…95 % ohne Kondensation
Schutzart (IP)：
IP20 mit montierter Abdeckung
污染程度：
2
工作高度：
0 - 2.000 m
存储高度：
0…3000 m
抗振动性：
  • 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
  • 3 gn bei 8,4…150 Hz auf DIN-Schiene
  • 3,5 mm bei 5…8,4 Hz auf Schalttafel
  • 3 gn bei 8,4…150 Hz auf Schalttafel
抗冲击性：
15 gn für 11 ms

Schneider TM3XREC1 装配

标准：
  • Klasse I Division 2 Gruppen A/B/C/D CSA C22.2 Nr. 213
  • Klasse I Division 2 Gruppen A/B/C UL 1604
  • CSA C22.2 No 142
  • IEC 61131-2
  • UL 508
产品认证：
  • Handelsmarine
  • GOST
  • C-Tick
  • CSA HazLoc
  • CE
  • UKCA
  • RCM
  • EAC
  • cULus
工作环境温度：
  • -10…55 °C (waagerechter Einbau)
  • -10…50 °C (senkrechter Einbau)
储存环境温度：
-40…70 °C
相对湿度：
5…95 % ohne Kondensation
Schutzart (IP)：
IP20 mit montierter Abdeckung
污染程度：
2
工作高度：
0 - 2.000 m
存储高度：
0…3000 m
抗振动性：
  • 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
  • 3 gn bei 8,4…150 Hz auf DIN-Schiene
  • 3,5 mm bei 5…8,4 Hz auf Schalttafel
  • 3 gn bei 8,4…150 Hz auf Schalttafel
抗冲击性：
15 gn für 11 ms

Schneider TM3XREC1 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
7,414 cm
VPE 1宽度：
10,483 cm
VPE 1长度：
12,587 cm
VPE 1重量：
160,0 g
VPE 2类型：
S03
VPE 2数量：
18
VPE 2高度：
30 cm
VPE 2宽度：
30 cm
VPE 2长度：
40 cm
VPE 2重量：
3,631 kg
VPE 3类型：
P12
VPE 3数量：
144
VPE 3高度：
75 cm
VPE 3宽度：
60 cm
VPE 3长度：
80 cm
VPE 3重量：
40 kg

Schneider TM3XREC1 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
7,414 cm
VPE 1宽度：
10,483 cm
VPE 1长度：
12,587 cm
VPE 1重量：
160,0 g
VPE 2类型：
S03
VPE 2数量：
18
VPE 2高度：
30 cm
VPE 2宽度：
30 cm
VPE 2长度：
40 cm
VPE 2重量：
3,631 kg
VPE 3类型：
P12
VPE 3数量：
144
VPE 3高度：
75 cm
VPE 3宽度：
60 cm
VPE 3长度：
80 cm
VPE 3重量：
40 kg

Schneider TM3XREC1 合同担保

保证：
18 Monate

Schneider TM3XREC1 合同担保

保证：
18 Monate
