TM3XREC1BusverlängerungsmodulModiconTM3Empfänger

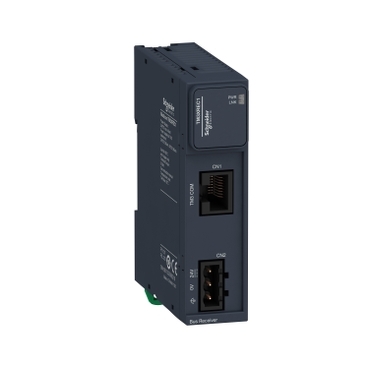

TM3XREC1
基本信息
型号: TM3XREC1
Busverlängerungsmodul, Modicon TM3, Empfänger
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Modicon TM3
- Produkt- oder Komponententyp：
- Dezentrales Empängermodul
- Kompatible Produktfamilie：
- Modicon M221
- Modicon M251
- Modicon M241
- Modicon M262
- Nennhilfsspannung [UH,nom]：
- 24 V DC von Externe Versorgung (-15 - 20 %)
Zusatzmerkmale
- Max. Anzahl von E/A-Erweiterungsmodulen：
- 7
- Stromversorgungs-Ausgangsstrom：
- 560 mA 5 V für Erweiterungsbus
- 560 mA 24 V für Erweiterungsbus
- Leistungsaufnahme：
- 40 mA bei 24 V DC über Busstecker
- Max. Verlustleistung in W：
- 1 W
- Kabelabstand zwischen Geräten：
- 0,5…5 mm Verlängerungsleitung mit 2 RJ45 Leiter zwischen Empfänger und Sender
- Lokale Signalisierung：
- 1 LED (grün) für Stromversorgung
- 1 LED (grün) für Verbindungsstatus
- Elektrische Verbindung：
- RJ45 Steckerfür den Anschluss des Bus-Senders
- abnehmbare Schraubklemmenleiste, 3 Klemme(n)für den Anschluss der 24-V-DC-Stromversorgung
- Beschriftung：
- CE
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 6 kV bei Kontakt entspricht IEC 61000-4-2
- Widerstandsfähigkeit gegen elektromagnetische Felder：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 - 2,7 GHz entspricht IEC 61000-4-3
- Widerstandsfähigkeit gegen geleitete Störungen, bedingt durch Radiofrequenzen：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- elektromagnetische Emission：
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- Montagehalterung：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- Höhe：
- 90 mm
- Tiefe：
- 73,3 mm
- Breite：
- 23,65 mm
- Produktgewicht：
- 0,075 kg
Montage
- Standards：
- Klasse I Division 2 Gruppen A/B/C/D CSA C22.2 Nr. 213
- Klasse I Division 2 Gruppen A/B/C UL 1604
- CSA C22.2 No 142
- IEC 61131-2
- UL 508
- Produktzertifizierungen：
- Handelsmarine
- GOST
- C-Tick
- CSA HazLoc
- CE
- UKCA
- RCM
- EAC
- cULus
- Umgebungstemperatur bei Betrieb：
- -10…55 °C (waagerechter Einbau)
- -10…50 °C (senkrechter Einbau)
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Relative Feuchtigkeit：
- 5…95 % ohne Kondensation
- Schutzart (IP)：
- IP20 mit montierter Abdeckung
- Verschmutzungsgrad：
- 2
- Betriebshöhe：
- 0 - 2.000 m
- Aufbewahrungshöhe：
- 0…3000 m
- Vibrationsfestigkeit：
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 3 gn bei 8,4…150 Hz auf DIN-Schiene
- 3,5 mm bei 5…8,4 Hz auf Schalttafel
- 3 gn bei 8,4…150 Hz auf Schalttafel
- Stoßfestigkeit：
- 15 gn für 11 ms
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 7,414 cm
- VPE 1 Breite：
- 10,483 cm
- VPE 1 Länge：
- 12,587 cm
- VPE 1 Gewicht：
- 160,0 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 18
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 3,631 kg
- VPE 3 Art：
- P12
- VPE 3 Menge：
- 144
- VPE 3 Höhe：
- 75 cm
- VPE 3 Breite：
- 60 cm
- VPE 3 Länge：
- 80 cm
- VPE 3 Gewicht：
- 40 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
