BSH0701T11A1A

BSH0701T11A1A

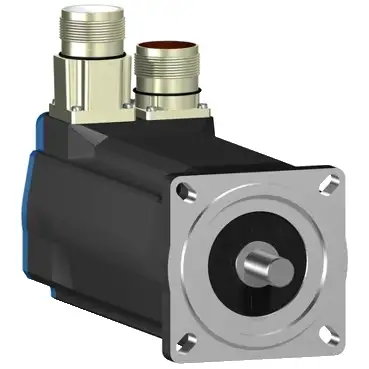

BSH0701T11A1A Schneider 原厂跨境代采
BSH0701T11A1A Schneider 原厂跨境代采
BSH0701T11A1A基本信息

型号: BSH0701T11A1A

参考面价： 1069.00 EUR

伺服电机，Lexium BSH，70mm，1.4mm，Passfeder IP54，Singelturn 128P/U，2xM23直
  • 具有低惯性的三相交流伺服电机，在紧凑的设计中实现卓越的传导
  • 简化工程、安装和调试
  • 转速高达7200转/分
  • 集成编码器，单圈128 P/U
  • 法兰尺寸70 mm，用于根据国际标准进行安装
  • 产品的环保性更多信息
BSH0701T11A1A基本属性
净重：2.200 KG
毛重：2.640 KG
长度：154 mm
BSH0701T11A1A主要特点
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
设备的简短描述：
BSH
设备的简短描述：
BSH
最大机械速度：
8000 U/min
最大机械速度：
8000 U/min
静止时的永久力矩：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的永久力矩：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的峰值力矩：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的峰值力矩：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
额定输出功率：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
额定输出功率：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
额定转矩：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
额定转矩：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
额定转速：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
额定转速：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
产品兼容性：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
产品兼容性：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
轴端：
Mit Passfeder
轴端：
Mit Passfeder
保护等级（IP）：
IP50 Standard
保护等级（IP）：
IP50 Standard
分辨率速度反馈：
131072 Punkte/Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Gerade Stecker
电气连接：
Gerade Stecker
BSH0701T11A1A主要特点
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
设备的简短描述：
BSH
设备的简短描述：
BSH
最大机械速度：
8000 U/min
最大机械速度：
8000 U/min
静止时的永久力矩：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的永久力矩：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的峰值力矩：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的峰值力矩：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
额定输出功率：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
额定输出功率：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
额定转矩：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
额定转矩：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
额定转速：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
额定转速：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
产品兼容性：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
产品兼容性：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
轴端：
Mit Passfeder
轴端：
Mit Passfeder
保护等级（IP）：
IP50 Standard
保护等级（IP）：
IP50 Standard
分辨率速度反馈：
131072 Punkte/Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Gerade Stecker
电气连接：
Gerade Stecker
BSH0701T11A1A其他功能
兼容的产品系列：
  • Lexium 05
  • Lexium 32
  • Lexium 15
兼容的产品系列：
  • Lexium 05
  • Lexium 32
  • Lexium 15
最大供电电压：
480 V
最大供电电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
3,2 A
静止时的持续电流：
3,2 A
最大连续功率：
1,06 W
最大连续功率：
1,06 W
最大电流Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
最大电流Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
最大连续电流：
10,1 A
最大连续电流：
10,1 A
时钟频率：
8 kHz
时钟频率：
8 kHz
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
11 mm
轴直径：
11 mm
波长：
23 mm
波长：
23 mm
宽键弹簧：
18 mm
宽键弹簧：
18 mm
反馈类型：
SinCos Hiperface Singleturn
反馈类型：
SinCos Hiperface Singleturn
发动机法兰尺寸：
70 mm
发动机法兰尺寸：
70 mm
发动机级数：
1
发动机级数：
1
扭矩常数：
0,44 Nm/A bei 120 °C
扭矩常数：
0,44 Nm/A bei 120 °C
抗EMC常数：
26 V/krpm bei 120 °C
抗EMC常数：
26 V/krpm bei 120 °C
电机极数：
6
电机极数：
6
转子惯性：
0,25 kg.cm²
转子惯性：
0,25 kg.cm²
定子电阻：
3,3 Ohm bei 20 °C
定子电阻：
3,3 Ohm bei 20 °C
定子电感：
12,3 mH bei 20 °C
定子电感：
12,3 mH bei 20 °C
定子电气时间常数：
3,73 ms bei 20 °C
定子电气时间常数：
3,73 ms bei 20 °C
最大径向力Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
最大径向力Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
154 mm
长：
154 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
居中腰部深度：
2,5 mm
居中腰部深度：
2,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,5 mm
安装孔直径：
5,5 mm
安装孔的圆形直径：
82 mm
安装孔的圆形直径：
82 mm
产品重量：
2,2 kg
产品重量：
2,2 kg
BSH0701T11A1A其他功能
兼容的产品系列：
  • Lexium 05
  • Lexium 32
  • Lexium 15
兼容的产品系列：
  • Lexium 05
  • Lexium 32
  • Lexium 15
最大供电电压：
480 V
最大供电电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
3,2 A
静止时的持续电流：
3,2 A
最大连续功率：
1,06 W
最大连续功率：
1,06 W
最大电流Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
最大电流Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
最大连续电流：
10,1 A
最大连续电流：
10,1 A
时钟频率：
8 kHz
时钟频率：
8 kHz
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
11 mm
轴直径：
11 mm
波长：
23 mm
波长：
23 mm
宽键弹簧：
18 mm
宽键弹簧：
18 mm
反馈类型：
SinCos Hiperface Singleturn
反馈类型：
SinCos Hiperface Singleturn
发动机法兰尺寸：
70 mm
发动机法兰尺寸：
70 mm
发动机级数：
1
发动机级数：
1
扭矩常数：
0,44 Nm/A bei 120 °C
扭矩常数：
0,44 Nm/A bei 120 °C
抗EMC常数：
26 V/krpm bei 120 °C
抗EMC常数：
26 V/krpm bei 120 °C
电机极数：
6
电机极数：
6
转子惯性：
0,25 kg.cm²
转子惯性：
0,25 kg.cm²
定子电阻：
3,3 Ohm bei 20 °C
定子电阻：
3,3 Ohm bei 20 °C
定子电感：
12,3 mH bei 20 °C
定子电感：
12,3 mH bei 20 °C
定子电气时间常数：
3,73 ms bei 20 °C
定子电气时间常数：
3,73 ms bei 20 °C
最大径向力Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
最大径向力Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
154 mm
长：
154 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
居中腰部深度：
2,5 mm
居中腰部深度：
2,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,5 mm
安装孔直径：
5,5 mm
安装孔的圆形直径：
82 mm
安装孔的圆形直径：
82 mm
产品重量：
2,2 kg
产品重量：
2,2 kg
BSH0701T11A1A包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
12,3 cm
VPE 1高度：
12,3 cm
VPE 1宽度：
12,8 cm
VPE 1宽度：
12,8 cm
VPE 1长度：
37,7 cm
VPE 1长度：
37,7 cm
VPE 1重量：
2,1 kg
VPE 1重量：
2,1 kg
BSH0701T11A1A包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
12,3 cm
VPE 1高度：
12,3 cm
VPE 1宽度：
12,8 cm
VPE 1宽度：
12,8 cm
VPE 1长度：
37,7 cm
VPE 1长度：
37,7 cm
VPE 1重量：
2,1 kg
VPE 1重量：
2,1 kg
BSH0701T11A1A合同担保
保证：
18 months
保证：
18 months
BSH0701T11A1A合同担保
保证：
18 months
保证：
18 months
BSH0701T11A1A
业务合作
BSH0701T11A1A Schneider 原厂跨境代采
BSH0701T11A1A Schneider 原厂跨境代采

基本信息

型号: BSH0701T11A1A

参考面价： 1069.00 EUR

伺服电机，Lexium BSH，70mm，1.4mm，Passfeder IP54，Singelturn 128P/U，2xM23直
  • ·具有低惯性的三相交流伺服电机，在紧凑的设计中实现卓越的传导
  • ·简化工程、安装和调试
  • ·转速高达7200转/分
  • ·集成编码器，单圈128 P/U
  • ·法兰尺寸70 mm，用于根据国际标准进行安装
  • ·产品的环保性更多信息
主要特点
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
设备的简短描述：
BSH
设备的简短描述：
BSH
最大机械速度：
8000 U/min
最大机械速度：
8000 U/min
静止时的永久力矩：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的永久力矩：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的峰值力矩：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的峰值力矩：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
额定输出功率：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
额定输出功率：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
额定转矩：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
额定转矩：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
额定转速：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
额定转速：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
产品兼容性：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
产品兼容性：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
轴端：
Mit Passfeder
轴端：
Mit Passfeder
保护等级（IP）：
IP50 Standard
保护等级（IP）：
IP50 Standard
分辨率速度反馈：
131072 Punkte/Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Gerade Stecker
电气连接：
Gerade Stecker
主要特点
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
设备的简短描述：
BSH
设备的简短描述：
BSH
最大机械速度：
8000 U/min
最大机械速度：
8000 U/min
静止时的永久力矩：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的永久力矩：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的峰值力矩：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
静止时的峰值力矩：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
额定输出功率：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
额定输出功率：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
额定转矩：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
额定转矩：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
额定转速：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
额定转速：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
产品兼容性：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
产品兼容性：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
轴端：
Mit Passfeder
轴端：
Mit Passfeder
保护等级（IP）：
IP50 Standard
保护等级（IP）：
IP50 Standard
分辨率速度反馈：
131072 Punkte/Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Gerade Stecker
电气连接：
Gerade Stecker
其他功能
兼容的产品系列：
  • Lexium 05
  • Lexium 32
  • Lexium 15
兼容的产品系列：
  • Lexium 05
  • Lexium 32
  • Lexium 15
最大供电电压：
480 V
最大供电电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
3,2 A
静止时的持续电流：
3,2 A
最大连续功率：
1,06 W
最大连续功率：
1,06 W
最大电流Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
最大电流Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
最大连续电流：
10,1 A
最大连续电流：
10,1 A
时钟频率：
8 kHz
时钟频率：
8 kHz
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
11 mm
轴直径：
11 mm
波长：
23 mm
波长：
23 mm
宽键弹簧：
18 mm
宽键弹簧：
18 mm
反馈类型：
SinCos Hiperface Singleturn
反馈类型：
SinCos Hiperface Singleturn
发动机法兰尺寸：
70 mm
发动机法兰尺寸：
70 mm
发动机级数：
1
发动机级数：
1
扭矩常数：
0,44 Nm/A bei 120 °C
扭矩常数：
0,44 Nm/A bei 120 °C
抗EMC常数：
26 V/krpm bei 120 °C
抗EMC常数：
26 V/krpm bei 120 °C
电机极数：
6
电机极数：
6
转子惯性：
0,25 kg.cm²
转子惯性：
0,25 kg.cm²
定子电阻：
3,3 Ohm bei 20 °C
定子电阻：
3,3 Ohm bei 20 °C
定子电感：
12,3 mH bei 20 °C
定子电感：
12,3 mH bei 20 °C
定子电气时间常数：
3,73 ms bei 20 °C
定子电气时间常数：
3,73 ms bei 20 °C
最大径向力Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
最大径向力Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
154 mm
长：
154 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
居中腰部深度：
2,5 mm
居中腰部深度：
2,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,5 mm
安装孔直径：
5,5 mm
安装孔的圆形直径：
82 mm
安装孔的圆形直径：
82 mm
产品重量：
2,2 kg
产品重量：
2,2 kg
其他功能
兼容的产品系列：
  • Lexium 05
  • Lexium 32
  • Lexium 15
兼容的产品系列：
  • Lexium 05
  • Lexium 32
  • Lexium 15
最大供电电压：
480 V
最大供电电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
3,2 A
静止时的持续电流：
3,2 A
最大连续功率：
1,06 W
最大连续功率：
1,06 W
最大电流Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
最大电流Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
最大连续电流：
10,1 A
最大连续电流：
10,1 A
时钟频率：
8 kHz
时钟频率：
8 kHz
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
11 mm
轴直径：
11 mm
波长：
23 mm
波长：
23 mm
宽键弹簧：
18 mm
宽键弹簧：
18 mm
反馈类型：
SinCos Hiperface Singleturn
反馈类型：
SinCos Hiperface Singleturn
发动机法兰尺寸：
70 mm
发动机法兰尺寸：
70 mm
发动机级数：
1
发动机级数：
1
扭矩常数：
0,44 Nm/A bei 120 °C
扭矩常数：
0,44 Nm/A bei 120 °C
抗EMC常数：
26 V/krpm bei 120 °C
抗EMC常数：
26 V/krpm bei 120 °C
电机极数：
6
电机极数：
6
转子惯性：
0,25 kg.cm²
转子惯性：
0,25 kg.cm²
定子电阻：
3,3 Ohm bei 20 °C
定子电阻：
3,3 Ohm bei 20 °C
定子电感：
12,3 mH bei 20 °C
定子电感：
12,3 mH bei 20 °C
定子电气时间常数：
3,73 ms bei 20 °C
定子电气时间常数：
3,73 ms bei 20 °C
最大径向力Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
最大径向力Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
154 mm
长：
154 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
居中腰部深度：
2,5 mm
居中腰部深度：
2,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,5 mm
安装孔直径：
5,5 mm
安装孔的圆形直径：
82 mm
安装孔的圆形直径：
82 mm
产品重量：
2,2 kg
产品重量：
2,2 kg
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
12,3 cm
VPE 1高度：
12,3 cm
VPE 1宽度：
12,8 cm
VPE 1宽度：
12,8 cm
VPE 1长度：
37,7 cm
VPE 1长度：
37,7 cm
VPE 1重量：
2,1 kg
VPE 1重量：
2,1 kg
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
12,3 cm
VPE 1高度：
12,3 cm
VPE 1宽度：
12,8 cm
VPE 1宽度：
12,8 cm
VPE 1长度：
37,7 cm
VPE 1长度：
37,7 cm
VPE 1重量：
2,1 kg
VPE 1重量：
2,1 kg
合同担保
保证：
18 months
保证：
18 months
合同担保
保证：
18 months
保证：
18 months

业务合作

推荐品牌
热销产品
  • 德国DEBNAR
  • 德国Kirchner und Tochter
  • 意大利FRER
  • 德国ASA
  • 德国FSG Sensors
  • 德国Schmersal
  • 德国microsonic
  • 德国ZTR ROSSMANEK
  • 德国EGE
  • 比利时CONSORT
