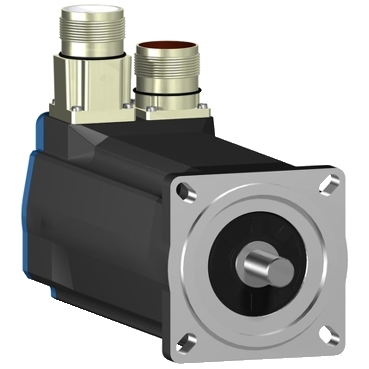

Schneider BSH0701T11A1A 原厂跨境采购

Schneider BSH0701T11A1A 原厂跨境采购

BSH0701T11A1AServomotorLexiumBSH70mm14NmPassfeder

法国 Schneider
首页品牌中心法国 SchneiderBSH0701T11A1A

BSH0701T11A1A

Schneider BSH0701T11A1A 原厂跨境采购
BSH0701T11A1A基本信息

型号: BSH0701T11A1A

参考面价： 1069.00 EUR

Servomotor, Lexium BSH, 70mm, 1,4Nm, Passfeder IP54, Singelturn 128P/U, 2xM23 gerade
  • Dreiphasiger AC-Servomotor mit geringem Trägheitsmoment für hervorragende Leitung im kompakten Design
  • Vereinfachtes Engineering, Installation und Inbetriebnahme
  • Hohe Drehzahl bis 7200 U/min - beachtliches Dauerstillstandsmoment von 1,4 Nm
  • Integrierter Encoder als Singelturn mit 128 P/U
  • Flanschmass 70 mm für Befestigung nach internationalem Standard
  • Umweltfreundlichkeit des Produkts Weitere Informationen
BSH0701T11A1A基本属性
净重：2.200 KG
毛重：2.640 KG
长度：154 mm
BSH0701T11A1AHauptmerkmale
Produkt- oder Komponententyp：
Servomotor
Produkt- oder Komponententyp：
Servomotor
Kurzbezeichnung des Geräts：
BSH
Kurzbezeichnung des Geräts：
BSH
Max. mechanische Geschwindigkeit：
8000 U/min
Max. mechanische Geschwindigkeit：
8000 U/min
Dauermoment im Stillstand：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
Dauermoment im Stillstand：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
Nennleistung am Ausgang：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
Nennleistung am Ausgang：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
Nenndrehmoment：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
Nenndrehmoment：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
Nenndrehzahl：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
Nenndrehzahl：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
Produktkompatibilität：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
Produktkompatibilität：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
Wellenende：
Mit Passfeder
Wellenende：
Mit Passfeder
Schutzart (IP)：
IP50 Standard
Schutzart (IP)：
IP50 Standard
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung
Haltebremse：
Ohne
Haltebremse：
Ohne
Montagehalterung：
Internationaler Standardflansch
Montagehalterung：
Internationaler Standardflansch
Elektrische Verbindung：
Gerade Stecker
Elektrische Verbindung：
Gerade Stecker
BSH0701T11A1AZusatzmerkmale
Kompatible Produktfamilie：
  • Lexium 05
  • Lexium 32
  • Lexium 15
Kompatible Produktfamilie：
  • Lexium 05
  • Lexium 32
  • Lexium 15
maximale Versorgungsspannung：
480 V
maximale Versorgungsspannung：
480 V
Anzahl der Netzphasen：
3 Phasen
Anzahl der Netzphasen：
3 Phasen
Dauerstrom im Stillstand：
3,2 A
Dauerstrom im Stillstand：
3,2 A
maximale Dauerleistung：
1,06 W
maximale Dauerleistung：
1,06 W
maximaler Strom Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
maximaler Strom Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
Max. Dauerstrom：
10,1 A
Max. Dauerstrom：
10,1 A
Taktfrequenz：
8 kHz
Taktfrequenz：
8 kHz
zweite Welle：
Ohne zweites Wellenende
zweite Welle：
Ohne zweites Wellenende
Wellendurchmesser：
11 mm
Wellendurchmesser：
11 mm
Wellenlänge：
23 mm
Wellenlänge：
23 mm
Breite Passfeder：
18 mm
Breite Passfeder：
18 mm
Art der Rückkopplung：
SinCos Hiperface Singleturn
Art der Rückkopplung：
SinCos Hiperface Singleturn
Motorflanschgröße：
70 mm
Motorflanschgröße：
70 mm
Anzahl der Motorstufen：
1
Anzahl der Motorstufen：
1
Drehmomentkonstante：
0,44 Nm/A bei 120 °C
Drehmomentkonstante：
0,44 Nm/A bei 120 °C
Gegen-EMK konstant：
26 V/krpm bei 120 °C
Gegen-EMK konstant：
26 V/krpm bei 120 °C
Anzahl Motorpole：
6
Anzahl Motorpole：
6
Rotorträgheit：
0,25 kg.cm²
Rotorträgheit：
0,25 kg.cm²
Statorwiderstand：
3,3 Ohm bei 20 °C
Statorwiderstand：
3,3 Ohm bei 20 °C
Statorinduktivität：
12,3 mH bei 20 °C
Statorinduktivität：
12,3 mH bei 20 °C
Stator elektrische Zeitkonstante：
3,73 ms bei 20 °C
Stator elektrische Zeitkonstante：
3,73 ms bei 20 °C
maximale Radialkraft Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
maximale Radialkraft Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
max. Axialkraft Fa：
0,2 x Fr
max. Axialkraft Fa：
0,2 x Fr
Kühlungstyp：
Lüftelos mit Konvektion
Kühlungstyp：
Lüftelos mit Konvektion
Länge：
154 mm
Länge：
154 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrierbundtiefe：
2,5 mm
Zentrierbundtiefe：
2,5 mm
Anzahl der Montagebohrungen：
4
Anzahl der Montagebohrungen：
4
Durchmesser der Montagebohrungen：
5,5 mm
Durchmesser der Montagebohrungen：
5,5 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Produktgewicht：
2,2 kg
Produktgewicht：
2,2 kg
BSH0701T11A1AVerpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
12,3 cm
VPE 1 Höhe：
12,3 cm
VPE 1 Breite：
12,8 cm
VPE 1 Breite：
12,8 cm
VPE 1 Länge：
37,7 cm
VPE 1 Länge：
37,7 cm
VPE 1 Gewicht：
2,1 kg
VPE 1 Gewicht：
2,1 kg
BSH0701T11A1AVertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months
BSH0701T11A1A
BSH0701T11A1A - Schneider产品主图

基本信息

型号: BSH0701T11A1A

参考面价： 1069.00 EUR

Servomotor, Lexium BSH, 70mm, 1,4Nm, Passfeder IP54, Singelturn 128P/U, 2xM23 gerade
  • ·Dreiphasiger AC-Servomotor mit geringem Trägheitsmoment für hervorragende Leitung im kompakten Design
  • ·Vereinfachtes Engineering, Installation und Inbetriebnahme
  • ·Hohe Drehzahl bis 7200 U/min - beachtliches Dauerstillstandsmoment von 1,4 Nm
  • ·Integrierter Encoder als Singelturn mit 128 P/U
  • ·Flanschmass 70 mm für Befestigung nach internationalem Standard
  • ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
Produkt- oder Komponententyp：
Servomotor
Produkt- oder Komponententyp：
Servomotor
Kurzbezeichnung des Geräts：
BSH
Kurzbezeichnung des Geräts：
BSH
Max. mechanische Geschwindigkeit：
8000 U/min
Max. mechanische Geschwindigkeit：
8000 U/min
Dauermoment im Stillstand：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
Dauermoment im Stillstand：
  • 1,3 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,4 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 1,4 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,4 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 0,91 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,4 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,4 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 1,4 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,4 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 3,5 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3,19 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,42 Nm für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,42 Nm für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3,19 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 3,5 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 1,9 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 2,91 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 3,19 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 3,19 Nm für LXM15LD21M3, 230 V, 3 Phasen
  • 2,42 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,42 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3,19 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
Nennleistung am Ausgang：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
Nennleistung am Ausgang：
  • 500 W für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 350 W für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 400 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 380 W für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 380 W für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 400 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 400 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 654 W für LXM15LD13M3, 230 V, Einzelphase
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 480 V, 3 Phasen
  • 400 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 400 W für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 440 W für LXM15LU60N4, 230 V, 3 Phasen
  • 564 W für LXM15LD10N4, 230 V, 3 Phasen
  • 586 W für LXM15LU60N4, 400 V, 3 Phasen
  • 586 W für LXM15LU60N4, 480 V, 3 Phasen
  • 654 W für LXM15LD13M3, 230 V, 3 Phasen
  • 654 W für LXM15LD21M3, 230 V, 3 Phasen
Nenndrehmoment：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
Nenndrehmoment：
  • 0,94 Nm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 1,25 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,36 Nm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 0,7 Nm für LXM15LU60N4, 230 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 400 V, 3 Phasen
  • 0,7 Nm für LXM15LU60N4, 480 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,23 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,25 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD13M3, 230 V, 3 Phasen
  • 1,25 Nm für LXM15LD21M3, 230 V, 3 Phasen
Nenndrehzahl：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
Nenndrehzahl：
  • 5000 rpm für LXM32.U90M2 bei 3 A, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05BD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05CD10F1, 110 - 120 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 400 V, 3 Phasen
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, Einzelphase
  • 2500 rpm für LXM32.D18M2 bei 6 A, 115 V, Einzelphase
  • 5000 rpm für LXM15LD10N4, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD13M3, 230 V, 3 Phasen
  • 5000 rpm für LXM15LD21M3, 230 V, 3 Phasen
  • 6000 rpm für LXM15LU60N4, 230 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 400 V, 3 Phasen
  • 8000 rpm für LXM15LU60N4, 480 V, 3 Phasen
Produktkompatibilität：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
Produktkompatibilität：
  • LXM05AD10F1 bei 110 - 120 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10F1 bei 110 - 120 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10F1 bei 110 - 120 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM32.U90M2 bei 230 V Einzelphase
  • LXM32.D18M2 bei 115 V Einzelphase
  • LXM15LU60N4 bei 230 V 3 Phasen
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM15LD13M3 bei 230 V 3 Phasen
  • LXM15LU60N4 bei 400 V 3 Phasen
  • LXM15LU60N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
  • LXM15LD21M3 bei 230 V 3 Phasen
Wellenende：
Mit Passfeder
Wellenende：
Mit Passfeder
Schutzart (IP)：
IP50 Standard
Schutzart (IP)：
IP50 Standard
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung
Haltebremse：
Ohne
Haltebremse：
Ohne
Montagehalterung：
Internationaler Standardflansch
Montagehalterung：
Internationaler Standardflansch
Elektrische Verbindung：
Gerade Stecker
Elektrische Verbindung：
Gerade Stecker
Zusatzmerkmale
Kompatible Produktfamilie：
  • Lexium 05
  • Lexium 32
  • Lexium 15
Kompatible Produktfamilie：
  • Lexium 05
  • Lexium 32
  • Lexium 15
maximale Versorgungsspannung：
480 V
maximale Versorgungsspannung：
480 V
Anzahl der Netzphasen：
3 Phasen
Anzahl der Netzphasen：
3 Phasen
Dauerstrom im Stillstand：
3,2 A
Dauerstrom im Stillstand：
3,2 A
maximale Dauerleistung：
1,06 W
maximale Dauerleistung：
1,06 W
maximaler Strom Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
maximaler Strom Irms：
  • 10 A für LXM32.D18M2
  • 9 A für LXM32.U90M2
  • 9,9 A für LXM15LD13M3
  • 9,9 A für LXM15LD21M3
  • 9,9 A für LXM15LU60N4
  • 9,9 A für LXM15LD10N4
Max. Dauerstrom：
10,1 A
Max. Dauerstrom：
10,1 A
Taktfrequenz：
8 kHz
Taktfrequenz：
8 kHz
zweite Welle：
Ohne zweites Wellenende
zweite Welle：
Ohne zweites Wellenende
Wellendurchmesser：
11 mm
Wellendurchmesser：
11 mm
Wellenlänge：
23 mm
Wellenlänge：
23 mm
Breite Passfeder：
18 mm
Breite Passfeder：
18 mm
Art der Rückkopplung：
SinCos Hiperface Singleturn
Art der Rückkopplung：
SinCos Hiperface Singleturn
Motorflanschgröße：
70 mm
Motorflanschgröße：
70 mm
Anzahl der Motorstufen：
1
Anzahl der Motorstufen：
1
Drehmomentkonstante：
0,44 Nm/A bei 120 °C
Drehmomentkonstante：
0,44 Nm/A bei 120 °C
Gegen-EMK konstant：
26 V/krpm bei 120 °C
Gegen-EMK konstant：
26 V/krpm bei 120 °C
Anzahl Motorpole：
6
Anzahl Motorpole：
6
Rotorträgheit：
0,25 kg.cm²
Rotorträgheit：
0,25 kg.cm²
Statorwiderstand：
3,3 Ohm bei 20 °C
Statorwiderstand：
3,3 Ohm bei 20 °C
Statorinduktivität：
12,3 mH bei 20 °C
Statorinduktivität：
12,3 mH bei 20 °C
Stator elektrische Zeitkonstante：
3,73 ms bei 20 °C
Stator elektrische Zeitkonstante：
3,73 ms bei 20 °C
maximale Radialkraft Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
maximale Radialkraft Fr：
  • 360 N bei 6000 U/min
  • 380 N bei 5000 U/min
  • 410 N bei 4000 U/min
  • 460 N bei 3000 U/min
  • 520 N bei 2000 U/min
  • 660 N bei 1000 U/min
max. Axialkraft Fa：
0,2 x Fr
max. Axialkraft Fa：
0,2 x Fr
Kühlungstyp：
Lüftelos mit Konvektion
Kühlungstyp：
Lüftelos mit Konvektion
Länge：
154 mm
Länge：
154 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrierbundtiefe：
2,5 mm
Zentrierbundtiefe：
2,5 mm
Anzahl der Montagebohrungen：
4
Anzahl der Montagebohrungen：
4
Durchmesser der Montagebohrungen：
5,5 mm
Durchmesser der Montagebohrungen：
5,5 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Produktgewicht：
2,2 kg
Produktgewicht：
2,2 kg
Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
12,3 cm
VPE 1 Höhe：
12,3 cm
VPE 1 Breite：
12,8 cm
VPE 1 Breite：
12,8 cm
VPE 1 Länge：
37,7 cm
VPE 1 Länge：
37,7 cm
VPE 1 Gewicht：
2,1 kg
VPE 1 Gewicht：
2,1 kg
Vertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months

业务合作

还没有人评价，快来抢沙发~
