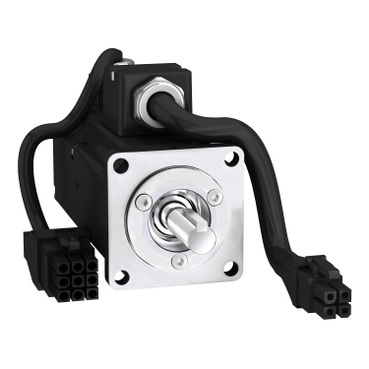

Schneider BCH2MB0133CA5C

型号: BCH2MB0133CA5C
参考面价： 447.00 EUR
伺服电机，Lexium BCH2，40mm，100W，钥匙弹簧IP65，中等惯性，单圈，自由线
  • Lexium 28伺服放大器控制的无刷交流伺服电机
  • "Flanschmass zur Befestigung von 40 mm und Wellenende für Passfeder in IP65"
  • "Mittleres Trägheitsmoment und Leistung von 100 W"
  • "Encoder als Singleturn und Motor-Anschlüsse über freie Adern mit Verbinder"
  • "Keine Bremse integriert"
  • 产品的环保性更多信息

Schneider BCH2MB0133CA5C 基本属性

净重：0.560 KG
毛重：0.672 KG
长度：100 mm

Schneider BCH2MB0133CA5C 主要特点

兼容的产品系列：
Lexium 28
兼容的产品系列：
Lexium 28
设备的简短描述：
BCH2
设备的简短描述：
BCH2
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor

Schneider BCH2MB0133CA5C 主要特点

兼容的产品系列：
Lexium 28
兼容的产品系列：
Lexium 28
设备的简短描述：
BCH2
设备的简短描述：
BCH2
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor

Schneider BCH2MB0133CA5C 其他功能

最大机械速度：
5000 U/min
最大机械速度：
5000 U/min
[UH，nom]额定工作电压：
  • 220 V
  • 110 V
[UH，nom]额定工作电压：
  • 220 V
  • 110 V
网络相位数：
  • Einzelphase
  • 3 Phasen
网络相位数：
  • Einzelphase
  • 3 Phasen
静止时的持续电流：
0,81 A
静止时的持续电流：
0,81 A
静止时的永久力矩：
  • 0,32 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 0,32 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 0,32 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 0,32 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 0,32 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
静止时的永久力矩：
  • 0,32 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 0,32 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 0,32 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 0,32 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 0,32 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
持续功率：
100 W
持续功率：
100 W
静止时的峰值力矩：
  • 0,96 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 0,96 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 0,96 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 0,96 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 0,96 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
静止时的峰值力矩：
  • 0,96 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 0,96 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 0,96 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 0,96 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 0,96 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
额定输出功率：
  • 100 W für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 100 W für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 100 W für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 100 W für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 100 W für LXM28... bei 1,8 A, 110 V, Einzelphase
额定输出功率：
  • 100 W für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 100 W für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 100 W für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 100 W für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 100 W für LXM28... bei 1,8 A, 110 V, Einzelphase
额定转矩：
  • 0,32 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 0,32 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 0,32 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 0,32 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 0,32 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
额定转矩：
  • 0,32 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 0,32 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 0,32 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 0,32 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 0,32 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
额定转速：
  • 3000 U/Min für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 3000 U/Min für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 3000 U/Min für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 3000 U/Min für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 3000 U/Min für LXM28... bei 1,8 A, 110 V, Einzelphase
额定转速：
  • 3000 U/Min für LXM26D bei 0,9 A, 220 V, Einzelphase
  • 3000 U/Min für LXM26D bei 0,9 A, 220 V, 3 Phasen
  • 3000 U/Min für LXM28... bei 0,9 A, 220 V, Einzelphase
  • 3000 U/Min für LXM28... bei 0,9 A, 220 V, 3 Phasen
  • 3000 U/Min für LXM28... bei 1,8 A, 110 V, Einzelphase
最大电流Irms：
  • 2,65 A für LXM28... bei 0,1 kW, 220 V
  • 2,65 A für LXM28... bei 0,1 kW, 110 V
最大电流Irms：
  • 2,65 A für LXM28... bei 0,1 kW, 220 V
  • 2,65 A für LXM28... bei 0,1 kW, 110 V
最大连续电流：
0,89 A
最大连续电流：
0,89 A
产品兼容性：
  • LXM26D Servoantrieb Motor bei 0,1 kW, 220 V, Einzelphase
  • LXM26D Servoantrieb Motor bei 0,1 kW, 220 V, 3 Phasen
  • LXM28... Servoantrieb Motor bei 0,1 kW, 220 V, Einzelphase
  • LXM28... Servoantrieb Motor bei 0,1 kW, 220 V, 3 Phasen
  • LXM28... Servoantrieb Motor bei 0,1 kW, 110 V, Einzelphase
产品兼容性：
  • LXM26D Servoantrieb Motor bei 0,1 kW, 220 V, Einzelphase
  • LXM26D Servoantrieb Motor bei 0,1 kW, 220 V, 3 Phasen
  • LXM28... Servoantrieb Motor bei 0,1 kW, 220 V, Einzelphase
  • LXM28... Servoantrieb Motor bei 0,1 kW, 220 V, 3 Phasen
  • LXM28... Servoantrieb Motor bei 0,1 kW, 110 V, Einzelphase
轴端：
Mit Passfeder
轴端：
Mit Passfeder
轴直径：
8 mm
轴直径：
8 mm
波长：
25 mm
波长：
25 mm
宽键弹簧：
3 mm
宽键弹簧：
3 mm
反馈类型：
20-Bit-Singleturn Absolut-Encoder
反馈类型：
20-Bit-Singleturn Absolut-Encoder
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Asiatischer Standardflansch
安装支架：
Asiatischer Standardflansch
发动机法兰尺寸：
40 mm
发动机法兰尺寸：
40 mm
电气连接：
Freie Adern
电气连接：
Freie Adern
扭矩常数：
0,4 Nm/A bei 20 °C
扭矩常数：
0,4 Nm/A bei 20 °C
抗EMC常数：
24 V/krpm bei 20 °C
抗EMC常数：
24 V/krpm bei 20 °C
转子惯性：
0,075 kg.cm²
转子惯性：
0,075 kg.cm²
定子电阻：
23,4 Ohm bei 20 °C
定子电阻：
23,4 Ohm bei 20 °C
定子电感：
20,6 mH bei 20 °C
定子电感：
20,6 mH bei 20 °C
定子电气时间常数：
0,88 ms bei 20 °C
定子电气时间常数：
0,88 ms bei 20 °C
最大径向力Fr：
85 N bei 3000 U/min
最大径向力Fr：
85 N bei 3000 U/min
最大轴向力Fa：
40 N
最大轴向力Fa：
40 N
制动拉力：
4,35 W
制动拉力：
4,35 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
100 mm
长：
100 mm
发动机级数：
2
发动机级数：
2
以腰围为中心：
30 mm
以腰围为中心：
30 mm
居中腰部深度：
3 mm
居中腰部深度：
3 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
4,5 mm
安装孔直径：
4,5 mm
安装孔的圆形直径：
46 mm
安装孔的圆形直径：
46 mm
垫片法兰：
3 mm
垫片法兰：
3 mm
产品重量：
0,56 kg
产品重量：
0,56 kg
