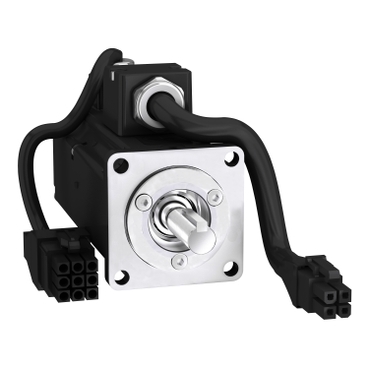

Schneider BCH2MB0133CA5C 原厂跨境采购
BCH2MB0133CA5CServomotorLexiumBCH240mm100W
BCH2MB0133CA5C
基本信息
型号: BCH2MB0133CA5C
参考面价： 447.00 EUR
Servomotor, Lexium BCH2, 40mm, 100W, Passfeder IP65, mittlere Trägheit, Singelturn, freie Adern
- ·Bürstenloser AC-Servomotor zur Ansteuerung mit Servoverstärker Lexium 28
- ·"Flanschmass zur Befestigung von 40 mm und Wellenende für Passfeder in IP65"
- ·"Mittleres Trägheitsmoment und Leistung von 100 W"
- ·"Encoder als Singleturn und Motor-Anschlüsse über freie Adern mit Verbinder"
- ·"Keine Bremse integriert"
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- Lexium 28
- Kompatible Produktfamilie：
- Lexium 28
- Kurzbezeichnung des Geräts：
- BCH2
- Kurzbezeichnung des Geräts：
- BCH2
- Produkt- oder Komponententyp：
- Servomotor
- Produkt- oder Komponententyp：
- Servomotor
Zusatzmerkmale
- Max. mechanische Geschwindigkeit：
- 5000 U/min
- Max. mechanische Geschwindigkeit：
- 5000 U/min
- [UH,nom] Bemessungsbetriebsspannung：
- 220 V
- 110 V
- [UH,nom] Bemessungsbetriebsspannung：
- 220 V
- 110 V
- Anzahl der Netzphasen：
- Einzelphase
- 3 Phasen
- Anzahl der Netzphasen：
- Einzelphase
- 3 Phasen
- Dauerstrom im Stillstand：
- 0,81 A
- Dauerstrom im Stillstand：
- 0,81 A
- Dauermoment im Stillstand：
- 0,32 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
- 0,32 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 0,32 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
- 0,32 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 0,32 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
- Dauermoment im Stillstand：
- 0,32 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
- 0,32 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 0,32 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
- 0,32 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 0,32 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
- Dauerleistung：
- 100 W
- Dauerleistung：
- 100 W
- Spitzenmoment im Stillstand：
- 0,96 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
- 0,96 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 0,96 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
- 0,96 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 0,96 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
- Spitzenmoment im Stillstand：
- 0,96 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
- 0,96 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 0,96 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
- 0,96 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 0,96 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
- Nennleistung am Ausgang：
- 100 W für LXM26D bei 0,9 A, 220 V, Einzelphase
- 100 W für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 100 W für LXM28... bei 0,9 A, 220 V, Einzelphase
- 100 W für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 100 W für LXM28... bei 1,8 A, 110 V, Einzelphase
- Nennleistung am Ausgang：
- 100 W für LXM26D bei 0,9 A, 220 V, Einzelphase
- 100 W für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 100 W für LXM28... bei 0,9 A, 220 V, Einzelphase
- 100 W für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 100 W für LXM28... bei 1,8 A, 110 V, Einzelphase
- Nenndrehmoment：
- 0,32 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
- 0,32 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 0,32 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
- 0,32 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 0,32 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
- Nenndrehmoment：
- 0,32 Nm für LXM26D bei 0,9 A, 220 V, Einzelphase
- 0,32 Nm für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 0,32 Nm für LXM28... bei 0,9 A, 220 V, Einzelphase
- 0,32 Nm für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 0,32 Nm für LXM28... bei 1,8 A, 110 V, Einzelphase
- Nenndrehzahl：
- 3000 U/Min für LXM26D bei 0,9 A, 220 V, Einzelphase
- 3000 U/Min für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 3000 U/Min für LXM28... bei 0,9 A, 220 V, Einzelphase
- 3000 U/Min für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 3000 U/Min für LXM28... bei 1,8 A, 110 V, Einzelphase
- Nenndrehzahl：
- 3000 U/Min für LXM26D bei 0,9 A, 220 V, Einzelphase
- 3000 U/Min für LXM26D bei 0,9 A, 220 V, 3 Phasen
- 3000 U/Min für LXM28... bei 0,9 A, 220 V, Einzelphase
- 3000 U/Min für LXM28... bei 0,9 A, 220 V, 3 Phasen
- 3000 U/Min für LXM28... bei 1,8 A, 110 V, Einzelphase
- maximaler Strom Irms：
- 2,65 A für LXM28... bei 0,1 kW, 220 V
- 2,65 A für LXM28... bei 0,1 kW, 110 V
- maximaler Strom Irms：
- 2,65 A für LXM28... bei 0,1 kW, 220 V
- 2,65 A für LXM28... bei 0,1 kW, 110 V
- Max. Dauerstrom：
- 0,89 A
- Max. Dauerstrom：
- 0,89 A
- Produktkompatibilität：
- LXM26D Servoantrieb Motor bei 0,1 kW, 220 V, Einzelphase
- LXM26D Servoantrieb Motor bei 0,1 kW, 220 V, 3 Phasen
- LXM28... Servoantrieb Motor bei 0,1 kW, 220 V, Einzelphase
- LXM28... Servoantrieb Motor bei 0,1 kW, 220 V, 3 Phasen
- LXM28... Servoantrieb Motor bei 0,1 kW, 110 V, Einzelphase
- Produktkompatibilität：
- LXM26D Servoantrieb Motor bei 0,1 kW, 220 V, Einzelphase
- LXM26D Servoantrieb Motor bei 0,1 kW, 220 V, 3 Phasen
- LXM28... Servoantrieb Motor bei 0,1 kW, 220 V, Einzelphase
- LXM28... Servoantrieb Motor bei 0,1 kW, 220 V, 3 Phasen
- LXM28... Servoantrieb Motor bei 0,1 kW, 110 V, Einzelphase
- Wellenende：
- Mit Passfeder
- Wellenende：
- Mit Passfeder
- Wellendurchmesser：
- 8 mm
- Wellendurchmesser：
- 8 mm
- Wellenlänge：
- 25 mm
- Wellenlänge：
- 25 mm
- Breite Passfeder：
- 3 mm
- Breite Passfeder：
- 3 mm
- Art der Rückkopplung：
- 20-Bit-Singleturn Absolut-Encoder
- Art der Rückkopplung：
- 20-Bit-Singleturn Absolut-Encoder
- Haltebremse：
- Ohne
- Haltebremse：
- Ohne
- Montagehalterung：
- Asiatischer Standardflansch
- Montagehalterung：
- Asiatischer Standardflansch
- Motorflanschgröße：
- 40 mm
- Motorflanschgröße：
- 40 mm
- Elektrische Verbindung：
- Freie Adern
- Elektrische Verbindung：
- Freie Adern
- Drehmomentkonstante：
- 0,4 Nm/A bei 20 °C
- Drehmomentkonstante：
- 0,4 Nm/A bei 20 °C
- Gegen-EMK konstant：
- 24 V/krpm bei 20 °C
- Gegen-EMK konstant：
- 24 V/krpm bei 20 °C
- Rotorträgheit：
- 0,075 kg.cm²
- Rotorträgheit：
- 0,075 kg.cm²
- Statorwiderstand：
- 23,4 Ohm bei 20 °C
- Statorwiderstand：
- 23,4 Ohm bei 20 °C
- Statorinduktivität：
- 20,6 mH bei 20 °C
- Statorinduktivität：
- 20,6 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 0,88 ms bei 20 °C
- Stator elektrische Zeitkonstante：
- 0,88 ms bei 20 °C
- maximale Radialkraft Fr：
- 85 N bei 3000 U/min
- maximale Radialkraft Fr：
- 85 N bei 3000 U/min
- max. Axialkraft Fa：
- 40 N
- max. Axialkraft Fa：
- 40 N
- Bremszugkraft：
- 4,35 W
- Bremszugkraft：
- 4,35 W
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 100 mm
- Länge：
- 100 mm
- Anzahl der Motorstufen：
- 2
- Anzahl der Motorstufen：
- 2
- Zentrieren des Bunddurchmessers：
- 30 mm
- Zentrieren des Bunddurchmessers：
- 30 mm
- Zentrierbundtiefe：
- 3 mm
- Zentrierbundtiefe：
- 3 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 4,5 mm
- Durchmesser der Montagebohrungen：
- 4,5 mm
- Kreisdurchmesser der Montagebohrungen：
- 46 mm
- Kreisdurchmesser der Montagebohrungen：
- 46 mm
- Distanzschaft Bundflansch：
- 3 mm
- Distanzschaft Bundflansch：
- 3 mm
- Produktgewicht：
- 0,56 kg
- Produktgewicht：
- 0,56 kg
Montage
- Schutzart (IP)：
- IP50 IM V3
- IP65 IM B5, IM V1
- Schutzart (IP)：
- IP50 IM V3
- IP65 IM B5, IM V1
- Umgebungstemperatur bei Betrieb：
- -20…40 °C
- Umgebungstemperatur bei Betrieb：
- -20…40 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 8,295 cm
- VPE 1 Höhe：
- 8,295 cm
- VPE 1 Breite：
- 13,14 cm
- VPE 1 Breite：
- 13,14 cm
- VPE 1 Länge：
- 24,324 cm
- VPE 1 Länge：
- 24,324 cm
- VPE 1 Gewicht：
- 86,5 g
- VPE 1 Gewicht：
- 86,5 g
- VPE 2 Art：
- S01
- VPE 2 Art：
- S01
- VPE 2 Menge：
- 60
- VPE 2 Menge：
- 60
- VPE 2 Höhe：
- 15 cm
- VPE 2 Höhe：
- 15 cm
- VPE 2 Breite：
- 15 cm
- VPE 2 Breite：
- 15 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 51,06 kg
- VPE 2 Gewicht：
- 51,06 kg
- VPE 3 Art：
- S06
- VPE 3 Art：
- S06
- VPE 3 Menge：
- 60
- VPE 3 Menge：
- 60
- VPE 3 Höhe：
- 73,5 cm
- VPE 3 Höhe：
- 73,5 cm
- VPE 3 Breite：
- 60 cm
- VPE 3 Breite：
- 60 cm
- VPE 3 Länge：
- 80 cm
- VPE 3 Länge：
- 80 cm
- VPE 3 Gewicht：
- 5200 g
- VPE 3 Gewicht：
- 5200 g
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
- Gewährleistung：
- 18 Monate
