KWD-025-SNS-C0-H-1 R201129333
KWD-025-SNS-C0-H-1 R201129333基本信息
型号: KWD-025-SNS-C0-H-1
订货号: R201129333

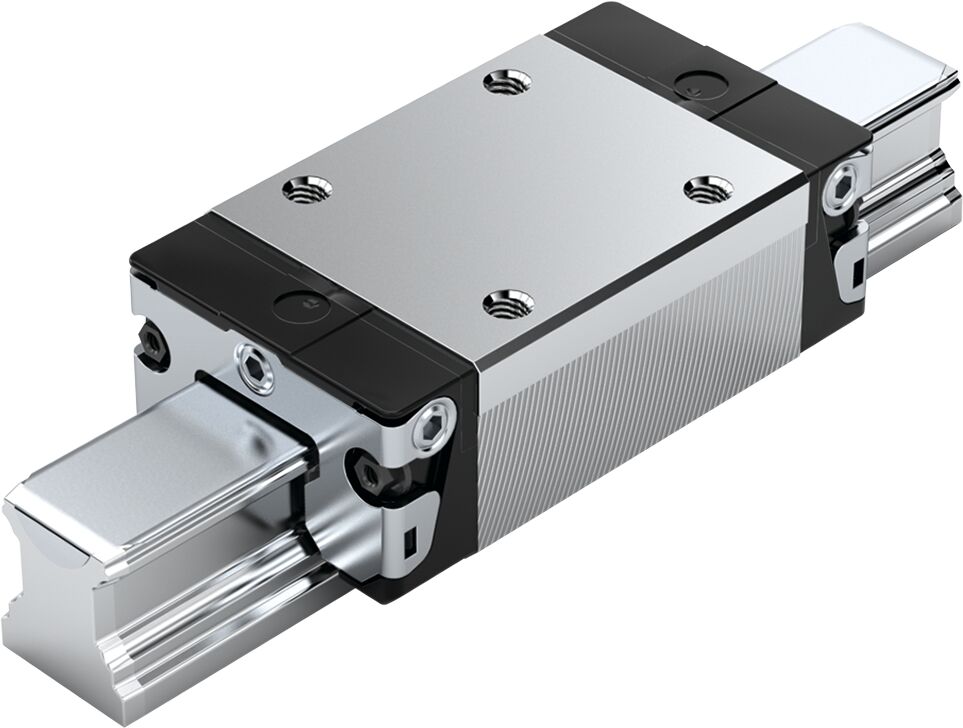

球推车，SNS，尺寸25，抗NR，精度高，无张力，带球链
KWD-025-SNS-C0-H-1 R201129333基本属性
净重：0.500 KG
KWD-025-SNS-C0-H-1 R201129333产品特性
- 标称尺寸[mm]：
- 25
- 设计：
- SNS - Schmal Normal Standardhöhe
- 类型：
- Kugelwagen Hochpräzsion
- 球链：
- Mit Kugelkette
- 材料（型材导轨）：
- Korrosionsbeständiger Stahl (Führungswagenkörper-Resist NR)
- 预加载类：
- C0 - ohne Vorspannung (Spiel)
- 精度等级：
- H - Hochgenau
- 密封：
- LS - Leichtlaufdichtung
- 自调整以补偿错位：
- Ohne Selbsteinstellung
- 宽导向架[mm]：
- 48
- 导向架长度[mm]：
- 86.2
- 高度导向架[mm]：
- 29.9
- 带导轨的高度导向架[mm]：
- 36
- 润滑：
- Erstbefettet und konserviert
- 动载能力C[N]：
- 26700
- 脚注动载能力C：
- Die Festlegung der dynamischen Tragzahlen und Tragmomente basiert auf 100 000 m Hubweg nach DIN ISO 14728-1. Häufig werden jedoch nur 50 000 m zugrunde gelegt. Hierfür gilt zum Vergleich: Werte C,Mt und ML nach Tabelle mit 1,26 multiplizieren
- 静态纵向扭矩ML0[Nm]：
- 330
- 静态扭转载荷扭矩Mt0[Nm]：
- 460
- 最大加速度amax[m/s²]：
- 500
- 注意最大加速度amax：
- Wenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
- 最大允许线速度vmax[m/s]：
- 5
- 动态扭转负载扭矩Mt[Nm]：
- 380
- 动态扭矩Mt脚注：
- Die Festlegung der dynamischen Tragzahlen und Tragmomente basiert auf 100 000 m Hubweg nach DIN ISO 14728-1. Häufig werden jedoch nur 50 000 m zugrunde gelegt. Hierfür gilt zum Vergleich: Werte C,Mt und ML nach Tabelle mit 1,26 multiplizieren
- 动态纵向扭矩ML[Nm]：
- 270
- 动态纵向扭矩ML脚注：
- Die Festlegung der dynamischen Tragzahlen und Tragmomente basiert auf 100 000 m Hubweg nach DIN ISO 14728-1. Häufig werden jedoch nur 50 000 m zugrunde gelegt. Hierfür gilt zum Vergleich: Werte C,Mt und ML nach Tabelle mit 1,26 multiplizieren
- 密封脚注：
- Keine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
- 静载能力C0[N]：
- 32300
- 质量m[g]：
- 0.5
- 允许环境温度：
- 0 °C ... +80 °C
- 脚注允许的环境温度（min.max）：
- Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
- 摩擦数m：
- 0,002 ... 0,003
- 脚注摩擦数m：
- Ohne die Reibung der Dichtung
- Division T导轨[mm]：
- 60
- 处决：
- Kugelschienenführung
- 重量[kg]：
- 0.5
- 尺寸A（轮廓导轨）[mm]：
- 48
- 尺寸A1（轮廓导轨）[mm]：
- 24
- 尺寸A2（轮廓导轨系统）[mm]：
- 23
- 尺寸A3（轮廓导轨系统）[mm]：
- 12.5
- 尺寸B（轮廓导轨）[mm]：
- 86.2
- 尺寸B公差（轮廓导轨）[mm]：
- +0.5
- 尺寸B1[mm]：
- 57.8
- 尺寸E1（轮廓导轨）[mm]：
- 35
- 尺寸E2（轮廓导轨）[mm]：
- 35
- 尺寸E8（轮廓导轨）[mm]：
- 38.3
- 尺寸E9（轮廓导轨）[mm]：
- 11.5
- 尺寸H（轮廓导轨）[mm]：
- 36
- 尺寸H1（轮廓导轨）[mm]：
- 29.9
- 带盖带的尺寸H2（轮廓导轨）[mm]：
- 24.45
- 尺寸H2（不带盖带）（轮廓导轨）[mm]：
- 24.25
- 尺寸K1（轮廓导轨）[mm]：
- 17.45
- 尺寸K2（轮廓导轨）[mm]：
- 18.6
- 尺寸D坡度[mm]：
- 5
- 尺寸K3（轮廓导轨）[mm]：
- 5.5
- 尺寸K4（轮廓导轨）[mm]：
- 5.5
- 尺寸N3（轮廓导轨）[mm]：
- 9
- 尺寸N6（轮廓导轨）[mm]：
- 15.2
- 尺寸N6公差（轮廓导轨）[mm]：
- ±0.5
- 尺寸S2（轮廓导轨）：
- M6
- 尺寸S5（轮廓导轨）[mm]：
- 7
- 尺寸S9螺纹直径（轮廓导轨）：
- M3
- 尺寸T1最小值（轮廓导轨）[mm]：
- 13
- 尺寸V1[mm]：
- 7.5
