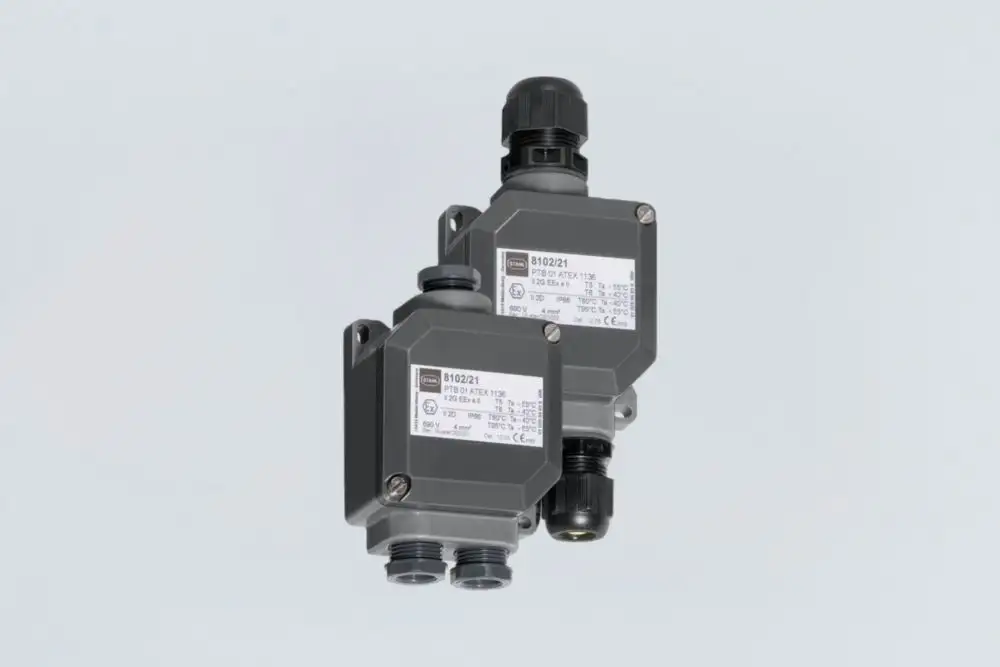

STAHL 8102/21-31 132988 接线盒
型号: 8102/21-31
订货号: 132988
8102系列接线盒
- Umgebungstemperatur max.: +55 °C Umgebungstemperatur min.: -50 °C Bescheinigungen: ATEX (PTB), IECEx (PTB) Einführung 1: 3 x Klemmen Typ 1: 5 x Mantelklemme 4 mm²
- 最高环境温度：+55°C
- 最低环境温度：-50°C
- Bescheinigungen: ATEX (PTB), IECEx (PTB)
- 引言1:3 x
- Klemmen Typ 1: 5 x Mantelklemme 4 mm²
STAHL 8102/21-31 132988 接线盒 基本属性
净重：0.300 KG
长度：45 mm
宽度：71 mm
高度：116 mm
STAHL 8102/21-31 132988 接线盒 总则
- 我的钢筋：
- 8102A
- 产品类型：
- 8102/21-31
- ：
- ：
- ：
STAHL 8102/21-31 132988 接线盒 防爆
- 范围：
- Europäische Union (ATEX), IECEx
- IECEx气体证书：
- IECEx PTB 15.0010
- IECEx气体防爆：
- Ex eb IIC T6 / T5 Gb
- IECEx防尘证书：
- IECEx PTB 15.0010
- IECEx粉尘防爆：
- Ex tb IIIC T80 °C / T90 °C Db
- ATEX气体证书：
- PTB 01 ATEX 1136
- ATEX气体防爆：
- II 2 G Ex eb IIC T6 / T5 Gb
- ATEX证书防尘：
- PTB 01 ATEX 1136
- ATEX防尘防爆：
- II 2 D Ex tb IIIC T80 °C / T90 °C Db
- 证书：
- ATEX (PTB), IECEx (PTB)
- 符合性声明：
- ATEX (Einfache elektr. Betriebsmittel), ATEX (EUK), Konformitätserklärung (ATEX)
- 防爆注意事项：
- Produktkennzeichnung siehe Geltungsbereich.
STAHL 8102/21-31 132988 接线盒 电气数据
- 额定工作电压AC：
- 0 ... 690 V
- 设计工作电流：
- 16 A (T6)
- 25 A (T5)
STAHL 8102/21-31 132988 接线盒 环境条件
- 环境温度：
- -50 °C ... +55 °C (T6)
- -50 °C ... +70 °C (T5)
- 环境温度：
- -58°F ... +131°F (T6)
- -58°F ... +158°F (T5)

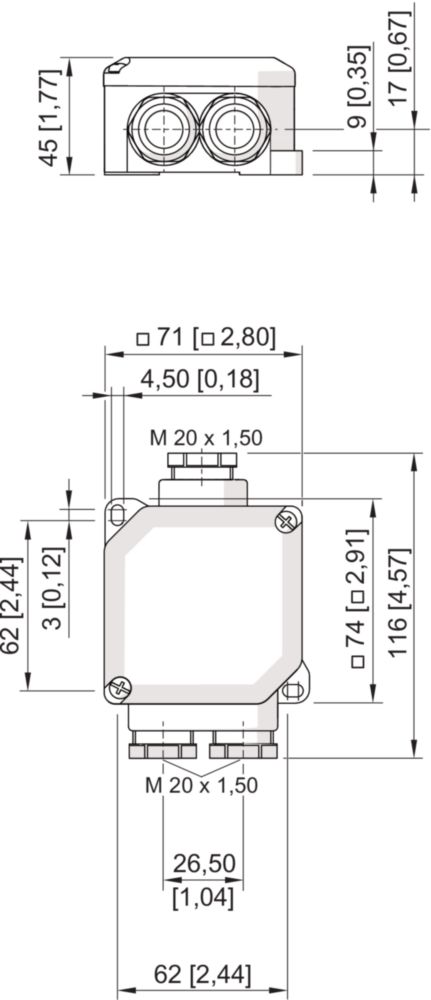

STAHL 8102/21-31 132988 接线盒 机械数据
- Schutzart IP (IEC 60529)：
- IP66
- 外壳材料：
- Polyesterharz, glasfaserverstärkt
- 外壳颜色：
- dunkelgrau
- 不含硅树脂：
- Nein
- 连接横截面：
- 4 mm²
- 每个终端点的允许导线数量，单股：
- Mantelklemme M7 x 0,75
- Leiterquerschnitt 1,5 mm²: Anzahl Leiter min. 1, max. 4
- Leiterquerschnitt 2,5 mm²: Anzahl Leiter min. 1, max. 2
- 每个端子点的允许导体数量，精细制备，压接电线端套：
- Mantelklemme M7 x 0,75
- Leiterquerschnitt 1,5 mm²: Anzahl Leiter min. 1, max. 3
- Leiterquerschnitt 2,5 mm²: Anzahl Leiter min. 1, max. 2
- 每个端子点的允许导线数，未经准备的细导线：
- Mantelklemme M7 x 0,75
- Leiterquerschnitt 1,5 mm²: Anzahl Leiter min. 1, max. 3
- Leiterquerschnitt 2,5 mm²: Anzahl Leiter min. 1, max. 2
- 每个端子点允许的导线数量注：
- Alle Leiter einer Klemme müssen gleiche Querschnitte und gleiches Material aufweisen.
- 盖子：
- Schraubdeckel
- 宽度：
- 71 mm
- 宽英寸：
- 2,800 in
- 身高：
- 116 mm
- 高度海关：
- 4,5700 in
- 深度：
- 45 mm
- 深英寸：
- 1,770 in
- 重量：
- 300 g
- 重量：
- 0.66 lb
STAHL 8102/21-31 132988 接线盒 组装和安装
- 拧紧力矩：
- 1,40 Nm
- 拧紧力矩lbf in：
- 12,4 lbf in
STAHL 8102/21-31 132988 接线盒 组件
- 介绍：
- 3 x Halbverschraubung
- M20 (6.5 - 14.0 mm)
- 引言1：
- 3 x
- 简介1类型：
- Halbverschraubung
- 引言1：
- M20
- 简介1夹紧范围：
- 6.5 - 14.0 mm
- 夹具类型1：
- 5 x Mantelklemme
- 4 mm²
STAHL 8102/21-31 132988 接线盒 商业数据
- 海关关税编号：
- 85369095
- Internationale Artikelnummer (GTIN)：
- 4046827010804
- 原产国：
- PL
