STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线
型号: 9162/13-11-14s
订货号: 238251
9162系列带限位触点的变送器电源
- 信号类型：模拟输入区域滤波器：区域2.3 G.Gc证书：ATEX（BVS）、IECEx（BVS
- 信号类型：模拟输入
- 区域滤波器：区域2Ω3 G至Gc
- Bescheinigungen: ATEX (BVS), IECEx (BVS), Kanada (FM), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- 通道数量：1
- 网格尺寸：17,60 mm
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 基本属性
净重：0.225 KG
长度：108 mm
宽度：18 mm
高度：115 mm
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 总则
- 我的钢筋：
- 9162A
- 产品类型：
- ：
- ：
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 防爆
- IECEx气体证书：
- IECEx BVS 15.0013 X
- IECEx气体防爆：
- Ex nA nC [ia Ga] IIC T4 Gc
- IECEx防尘证书：
- IECEx BVS 15.0013 X
- IECEx粉尘防爆：
- [Ex ia Da] IIIC
- ATEX气体证书：
- BVS 15 ATEX E018 X
- ATEX气体防爆：
- II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
- ATEX证书防尘：
- BVS 15 ATEX E018 X
- ATEX防尘防爆：
- II (1) D [Ex ia Da] IIIC
- FMus证书：
- FM16US0122X
- cFM证书：
- FM16CA0067X
- 识别cFMus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, nA nC Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [Ex ia] IIC
- T4 at Ta = 70°C
- See Doc. 9162 6 031 001 1
- 证书：
- ATEX (BVS), IECEx (BVS), Kanada (FM), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- 船只的批准：
- CCS, EU RO MR (DNV)
- 符合性声明：
- ATEX (EUK), Volksrepublik China (CCC)
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 安全数据
- max.äußere Kapa.IIIC(3-Leiter)：
- 0,705
- Max. Spannung Uo (3-Leiter)：
- 27,00
- max.äußere Indu.IIIC(3-Leiter)：
- 14
- 最大电压Uo：
- 27 V
- 最大电流Io：
- 87,9 mA
- Max. Strom Io (3-Leiter)：
- 88,3 mA
- Max. Leistung Po (3-Leiter)：
- 574,0 mW
- 最大功率Po：
- 574 mW
- 最大电流Io隔离放大器：
- ≈ 0 mA
- 最大功率Po隔离放大器：
- ≈ 0 mW
- IIC的最大允许外部容量Co：
- 0,090 μF
- IIB的最大允许外部容量Co：
- 0,705 μF
- IIC的最大允许外部电感Lo：
- 2,300 mH
- IIB的最大允许外部电感Lo：
- 14 mH
- 最大允许外部Indu。IIIC：
- 14,000 mH
- 最大电压Ui：
- 30,0 V
- 最大树Ii：
- 100,0 mA
- 隔离放大器的最大电压Uo：
- 4,1 V
- 内部容量Ci：
- vernachlässigbar
- 内电容Ci隔离放大器：
- vernachlässigbar
- Innere Kapazität (3-Leiter)：
- vernachlässigbar
- 内电感李隔离放大器：
- vernachlässigbar
- Innere Induktivität (3-Leiter)：
- vernachlässigbar
- Sicherheitstechnische Spannung max.：
- 253 V
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 电气数据
- 变送器馈电操作：
- Ja
- 隔离放大器操作：
- Ja
- 通信信号：
- HART, 0,5 ... 10 kHz
- 限制配置：
- mit Hilfe von ISpac Wizard (V3.04.00 und folgende)
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 援助能源
- 援助能源：
- 24 V DC
- 辅助能量额定电压：
- 24 V DC
- 辅助能量电压范围：
- 18 ... 31,2 V
- 残余纹波电压范围：
- ≤ 3,6 VSS
- 额定电流：
- 85,000 mA
- 最大功率损耗：
- 1,50 W
- 功耗：
- 2,00 W
- 极性反接保护：
- ja
- 欠电压监测：
- ja
- 运行指示器：
- LED grün "PWR"
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 电流分离
- 试验电压依据。标准：
- IEC EN 60079-11
- Ex i输入到输出：
- 1,5 kV AC
- Ex i辅助能源输入：
- 1,5 kV AC
- Ex i错误消息联系人的输入：
- 1,5 kV AC
- 试验电压依据。标准：
- EN 50178
- 辅助能源输出：
- 350 V AC
- 输出到输出：
- 350 V AC
- 辅助电源和输出的错误检测触点：
- 350 V AC
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 条目
- 输入功能：
- Trennverstärker
- Messumformerspeisung
- 输入功能区：
- 2 - 22 mA
- 最大输入电流mA源：
- 50 mA
- 输入怠速电压Ua：
- ≤ 26 V
- 短路电流：
- ≤ 35 mA
- 变送器的电源电压：
- ≥ 16 V bei 20 mA
- 电源电压注释：
- (T < -10 °C: US - 0,2 V / 10K)
- 输入电阻器（AC）HART：
- > 250 Ω
- 输入电阻：
- 30 Ω
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 输出
- 输出信号：
- 4 ... 20 mA mit HART
- 输出功能范围：
- 2.0 - 22.0 mA
- 换档延迟：
- < 80 ms
- 负载电阻RL：
- 0 … 600 Ω (Klemme 1+ / 2-)
- 剩余波输出：
- ≤ 40 µAeff
- 抗冲击载荷：
- ≤ 0,02 %
- 信号延迟模拟信号：
- < 30 ms
- Einschwingzeit 10 … 90 %：
- < 45 ms
- 误差限制温度影响：
- ≤ 0,1 % / 10 K
- Grenzwertkontakt (je Kanal)：
- 2 Schließer
- 极限值开关电压：
- ≤ ± 30 V
- 开关电流限值：
- ≤ 170 mA
- Grenzwertkontakte Schaltstrom (max. 1 ms)：
- ≤ 500 mA
- 通电电阻器：
- ≤ 2,5 Ω (typisch < 1 Ω)
- 切换状态显示：
- LED gelb "OUT"
- 反向延迟：
- < 100 ms
- 开关电源错误检测触点：
- 30 V / 100 mA
- 设置开关线路故障：
- aktiviert / deaktiviert
- 显示行错误：
- LED rot "LF"
- 错误检测输入断线：
- < 3,6 mA
- 错误检测输入短路：
- > 21 mA
- 消息线路故障和辅助电源故障：
- - Kontakt (30 V / 100 mA), im Fehlerfall gegen Masse geschlossen- pac-Bus, potentialfreier Kontakt (30 V / 100 mA)
- 偏离：
- ≤ 0,2 %
- 误差限制辅助能量影响：
- ≤ 0,01 %
- 输出的行为：
- = Eingangssignal
- 输出的行为：
- = Eingangssignal
- 线性度误差：
- ≤ 0,1 %
- 偏移误差：
- ≤ 0,1 %
- 偏差和错误注释：
- Angaben in % der Messspanne (20 mA) bei UN, 23 °C
- 重新启动锁定：
- Reset durch DIP-Schalter oder "Power-Off" (konfigurierbar)
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 设备特定数据
- LED工作状态说明：
- PWR
- LED工作状态颜色：
- grün
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 环境条件
- 环境温度：
- -40 °C ... 70 °C (Einzelgerät)
- -40 °C ... 60 °C (Gruppenmontage)
- 环境温度：
- -40 °F ... +158 °F (Einzelgerät)
- -40 °F ... +140 °F (Gruppenmontage)
- 笔记：
- "Einbaubedingungen beeinflussen die Umgebungstemperatur.Bitte "Installationsanleitung Schaltschrank" beachten."
- 储存温度：
- -40 °C ... 80 °C
- 储存温度：
- -40 °F ... +176 °F
- 最大相对湿度：
- 95 %
- 在高度上使用：
- < 2000 m
- 最大下注高度：
- 2000 m
- 电磁兼容性：
- Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich; NAMUR NE 21

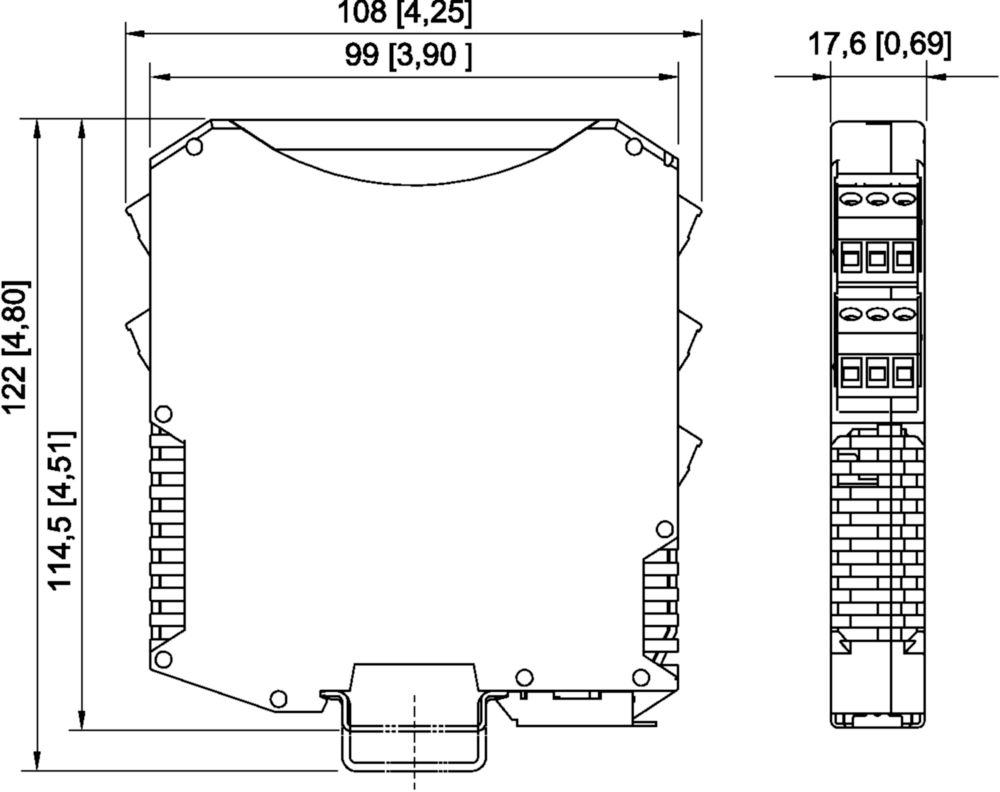

STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 机械数据
- 防护等级（IP）终端：
- IP20
- Brandfestigkeit (UL 94)：
- V0
- 外壳材料：
- Polyamid
- 连接横截面：
- 0,2-2,5 mm2 flexibel, 0,25-2,5 mm² flexible mit Aderendhülse
- 网格尺寸：
- 17,60 mm
- 宽度：
- 17,600 mm
- 宽英寸：
- 0,690 in
- 身高：
- 114,500 mm
- 高度海关：
- 4,5100 in
- 长：
- 108 mm
- 长度英寸：
- 4,25 in
- 重量：
- 225 g
- 重量：
- 0.5 lb
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 组装和安装
- 安装方法：
- DIN-Schiene NS35/15, NS35/7,5
- 安装位置：
- senkrecht
- waagerecht
- 连接类型：
- Schraubklemme
- Leiterquerschnitt flexibel min.：
- 0,20 mm²
- Leiterquerschnitt flexibel max.：
- 2,5 mm²
STAHL 9162/13-11-14s 238251 带限位触点的变送器馈线 商业数据
- 海关关税编号：
- 85363010
- Internationale Artikelnummer (GTIN)：
- 4046827037771
- 原产国：
- DE
