9411/21-210-31 161843基本信息

型号: 9411/21-210-31

订货号: 161843

9411/21系列4热刺现场设备耦合器
  • 区域滤波器：区域1,2 G Gb，区域2,3 G，Gc应用（区域）：1,2 Ex接口区域：0，1，2，20，21，22证书：ATEX（BVS），巴西（ULB），IECEx（BVS
  • 区域过滤器：1区Ou2 G、Gb、2区Ou3 G、Gc
  • 应用区域（区域）：1，2
  • Ex接口区：0、1、2、20、21、22
  • 认证：ATEX（BVS）、巴西（ULB）、IECEx（BVS、印度（PES）、国际（FF）、加拿大（FM）、美国（FM）
  • 连接类型热刺：螺丝端子
9411/21-210-31 161843基本属性
净重：0.870 KG
长度：128 mm
宽度：209 mm
高度：83 mm
9411/21-210-31 161843总则
我的钢筋：
9411C
产品类型：
9411/21-210-31
：
：
：
9411/21-210-31 161843防爆
ATEX气体证书：
BVS 06 ATEX E 004 X
IECEx气体证书：
IECEx BVS 08.0057X
IECEx气体防爆：
Ex mb e ib [ia Ga] IIC T4 Gb
IECEx防尘证书：
IECEx BVS 08.0057X
IECEx粉尘防爆：
[Ex ia Da] IIIC
ATEX气体证书：
BVS 06 ATEX E 004 X
ATEX气体防爆：
II 2 (1) G Ex mb e ib [ia Ga] IIC T4 Gb
ATEX证书防尘：
BVS 06 ATEX E 004 X
ATEX防尘防爆：
II (1) D [Ex ia Da] IIIC
FMus证书：
3026646
cFM证书：
3026646C
识别cFMus：
  • NI, Class I, Div. 2, Groups A,B,C,D; T4,
  • AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
  • Class I, Zone 1, AEx/Ex m e [ia] IIC T4
  • T4 at Ta = 75°C
  • See Doc. 9411 6 031 001 1
证书：
ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), International (FF), Kanada (FM), USA (FM)
符合性声明：
ATEX (EUK)
9411/21-210-31 161843安全数据
最大电压Uo：
15,70 V
最大电流Io：
245 mA
最大功率Po：
960 mW
IIC的最大允许外部容量Co：
476 μF
IIB的最大允许外部容量Co：
2878 μF
IIC的最大允许外部电感Lo：
0,580 mH
IIB的最大允许外部电感Lo：
2,900 mH
内部容量Ci：
1,1 nF
内部电感Li：
~ 0 mH
最大安全电压。：
253 V
9411/21-210-31 161843电气数据
每段现场设备的最大数量：
  • 16 (FF H1)
  • 32 (Profibus PA)
数据传输干线和轨道：
  • passiv
  • keine Repeaterfunktion
现场设备耦合器的最大数量：
4 pro Trunk
电源管理：
Wenn die Spannung am Trunk 16 V überschreitet, werden die Spurs nacheinander eingeschaltet, um einen hohen Einschaltstrom durch die Feldgeräte zu vermeiden. Wenn ein Spur Kurzschluss erkannt wird, wird die betreffende Spur abgeschaltet, bis der Kurzschluss entfernt ist. Der Trunk wird mit max. einem Kurzschlussstrom belastet, unabhängig davon, wie viele Spurs kurzgeschlossen sind. Dadurch wird unter allen Betriebsbedingungen der vom Trunk aufgenommene Strom und die Verlustleistung minimiert.
现场总线终端电阻器：
Die Feldgeräte-Koppler haben einen eingebauten, zuschaltbaren Feldbus-Abschlusswiderstand 100 Ω + 1 uF (IEC 61158-2).Eine Brücke zwischen den Klemmen TERM 1 und 2 verbindet den Feldbus-Abschlusswiderstand mit dem Trunk.Alternativ kann auch der externe Feldbus-Abschlusswiderstand Reihe 9418 am Anschluss Trunk OUT verwendet werden.
9411/21-210-31 161843援助能源
最大功率损耗：
1,80 W
援助能源：
Nicht erforderlich, der Feldgeräte-Koppler wird aus dem Trunk gespeist.
9411/21-210-31 161843电流分离
Galv。隔离Ex i轨道/干线：
1500 V AC
Galv。特伦。Ex i支线/Ex i支线：
keine galvanische Trennung
9411/21-210-31 161843条目
连接干线：
  • 2 (IN/OUT)
  • intern gebrückt
执行中继：
High Power Trunk/Ex e
电压范围Trunk：
16.00 - 32.00 V
Eing。欠电压监测：
< 16 V, Spurs stromlos
最大行程中继线输入/输出：
2 A
最大跨度废物中继线输入/输出：
60 mV
反极性保护干线：
ja
接地干线：
  • Direkt auf Schirmschiene
  • Kapazitiv über 5,2 nF
干线最大输入电流，电压16 V：
  • ohne Last an Spurs: 28 mA
  • Last an Spurs 1 x 20 mA: 54 mA
  • Last an Spurs 4 x 20 mA: 120 mA
  • Last an Spurs 3 x 20 mA + 1 x Kurzschluss: 160 mA
  • Last an Spurs 4 x 41 mA: 220 mA
干线最大输入电流，电压32 V：
  • ohne Last an Spurs: 28 mA
  • Last an Spurs 1 x 20 mA: 46 mA
  • Last an Spurs 4 x 20 mA: 65 mA
  • Last an Spurs 3 x 20 mA + 1 x Kurzschluss: 80 mA
  • Last an Spurs 4 x 41 mA: 115 mA
9411/21-210-31 161843输出
输出电压：
min. 10 V bei 41 mA
每条轨道的最大现场设备数量：
1
最大电缆长度：
120 m
最大连续输出电流DC：
41 mA
输出最大短路电流：
50 mA
轨道接地：
  • Direkt auf Schirmschiene
  • Kapazitiv über 4,7 nF
9411/21-210-31 161843现场设备接口
执行马刺：
eigensicher FISCO Ex i
Connections马刺队：
4
连接类型马刺：
Schraubklemmen
9411/21-210-31 161843设备特定数据
LED工作模式Trunk：
LED "RUN", grün
LED运行状态跟踪：
LED "S1"..."S4", gelb
LED错误指示灯：
LED "ERR", rot
错误检测：
Kurzschluss ≥ 42...50 mA
短路指示灯：
  • LED "S1" ... "S4"
  • gelb, blinkt
笔记：
Zur korrekten Projektierung ist das R. STAHL Tool „Fieldbus Wizard“ zu verwenden (r-stahl.com).
9411/21-210-31 161843诊断
LED收集错误：
LED "ERR", rot, blinkt

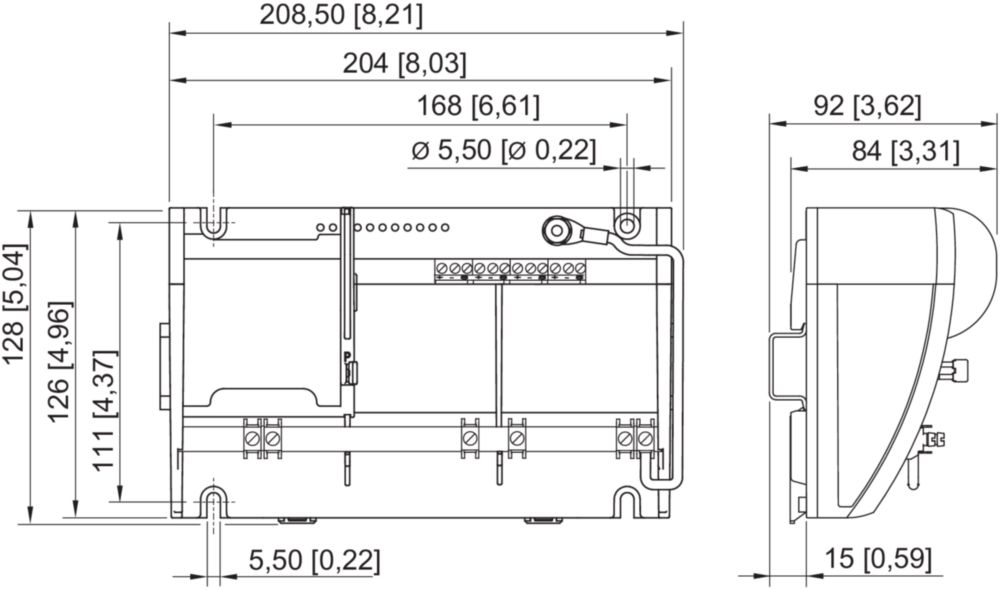

9411/21-210-31 161843机械数据
LED工作状态热刺贝兹。：
S1...S4
现场外壳：
ohne
连接类型Trunk：
Schraubklemmen
接线板：
3-polig (+, -, Schirm)
单芯刚性连接：
  • Trunk 0,2 ... 4 mm2
  • Spurs 0,2 ... 4 mm2
连接单芯柔性：
  • Trunk 0,25 ... 2,5 mm2
  • Spurs 0,25 ... 2,5 mm2
连接单芯柔性带套管：
  • Trunk 0,25 ... 2,5 mm2
  • Spurs 0,25 ... 2,5 mm2
保护类型注释：
Das Einbaugehäuse darf im Ex Betrieb unter Spannung geöffnet werden.
防护等级IP（IEC 60529）：
IP20 Ex i Klemmen, IP30 Gehäuse
模块外壳：
PA 6.6
耐火性（UL 94）：
HB
污染物等级：
entspricht G3
宽度：
208,500 mm
宽英寸：
8,210 in
身高：
83,300 mm
深度：
128,200 mm
深英寸：
5,050 in
安装深度英寸：
3,28 in
重量：
870 g
重量：
1.92 lb
9411/21-210-31 161843组装和安装
安装方法：
  • auf DIN-Schiene NS 35/15 (DIN EN 60715)
  • auf Montageplatte (4xSchraube M5)
拧紧力矩：
2,60 Nm
安装位置：
  • waagerecht
  • senkrecht
9411/21-210-31 161843组件
LED工作状态TrunkColor：
grün
LED错误指示灯编号。：
ERR
LED错误指示灯颜色：
rot
LED工作模式行李箱挡板。：
RUN
9411/21-210-31 161843商业数据
海关关税编号：
85363010
国际商品编号（GTIN）：
4046827033667
原产国：
DE
