9270/11-19-15s 261412
9270/11-19-15s 261412基本信息
型号: 9270/11-19-15s
订货号: 261412
开关放大器系列9270
- 信号类型：数字输入区域滤波器：（M1）/区域2.3 G/Gc SIL:2个通道数：1个网格尺寸：12.50 mm连接类型：螺纹端子
- 信号类型：数字输入
- 区域过滤器：（M1）/区域2、3 G、Gc
- SIL:2
- 通道数量：1
- 网格尺寸：12,50 mm
- 连接类型：螺纹端子
9270/11-19-15s 261412基本属性
净重：0.160 KG
长度：113 mm
宽度：13 mm
高度：115 mm
9270/11-19-15s 261412总则
- 我的钢筋：
- 9270A
- ：
- ：
- ：
9270/11-19-15s 261412防爆
- IECEx气体证书：
- IECEx IBE 17.0046 X
- IECEx气体防爆：
- Ex ec [ia Ga] IIC T4 Gc
- IECEx防尘证书：
- IECEx IBE 17.0046 X
- IECEx粉尘防爆：
- [Ex ia Da] IIIC
- IECEx冲击防护证书：
- IECEx IBE 17.0043 X
- IECEx冲击保护：
- [Ex ia Ma] I
- ATEX气体证书：
- IBExU17ATEX1157 X
- ATEX气体防爆：
- II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
- ATEX证书防尘：
- IBExU17ATEX1157 X
- ATEX防尘防爆：
- II (1) D [Ex ia Da] IIIC
- ATEX冲击防护证书：
- IBExU17ATEX1151 X
- ATEX冲击天气防护：
- I (M1) [Ex ia Ma] I
- cULus证书：
- E81680
- 识别cULus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, AEx/Ex nA nC Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [AEx ia]/[Ex ia] IIC
- T4 any mounting pos. Ta = 60°C
- See Doc. 9270 6 031 001 3
- 船只的批准：
- DNV
- 符合性声明：
- ATEX (EUK), Volksrepublik China (CCC)
9270/11-19-15s 261412安全数据
- 最大电压Uo：
- 9,60 V
- 最大电流Io：
- 10 mA
- 最大功率Po：
- 25 mW
- I的最大允许外部电容Co：
- 210 μF
- I的最大允许外部电感Lo：
- 1000 mH
- IIC的最大允许外部容量Co：
- 3,600 μF
- IIB的最大允许外部容量Co：
- 26 μF
- IIA的最大允许外部容量Co：
- 210,000 μF
- IIC的最大允许外部电感Lo：
- 300 mH
- IIB的最大允许外部电感Lo：
- 1000 mH
- 最大允许外部容量。IIIC：
- 26 μF
- 最大允许外部Indu。IIIC：
- 1000,000 mH
- 内部容量Ci：
- 1,1 nF
- 内部电感Li：
- vernachlässigbar
- 最大安全电压。：
- 253 V AC
9270/11-19-15s 261412电气数据
- LFD继电器：
- via 9193/21-11-11 / opt. out 2
9270/11-19-15s 261412援助能源
- 援助能源：
- 24 V DC
- 辅助能量电压范围：
- 19,2 ... 30 V
- 额定电流：
- 28 mA
- 最大功率损耗：
- 0,80 W
- 极性反接保护：
- ja
- 欠电压监测：
- Nein
- 运行指示器：
- LED grün "PWR"
9270/11-19-15s 261412电流分离
- 试验电压依据。标准：
- EN IEC 60079-11
- Ex i输入到输出：
- 375 V AC Scheitelwert
- Ex i辅助能源输入：
- 375 V AC Scheitelwert
- Ex i错误消息联系人的输入：
- 375 V AC Scheitelwert
- 试验电压依据。标准：
- EN 61010 / EN 50178
- 辅助能源输出：
- 300 Veff
- 输出到输出：
- 300 Veff
- 错误报告与辅助能源的联系：
- 300 Veff
- 要输出的错误消息联系人：
- 300 Veff
9270/11-19-15s 261412条目
- 输入信号：
- gem. EN 60947-5-6 (NAMUR)
- ON的输入电流：
- ≥ 2,1 mA
- OFF的输入电流：
- ≤ 1,2 mA
- 磁滞：
- ca. 0,2 mA
- 输入内阻Ri：
- 1000,00 Ω
- 输入怠速电压Ua：
- 8 V
- 短路电流：
- ca. 8 mA
9270/11-19-15s 261412输出
- 线路故障时的输出行为：
- AUS
- 每个通道的输出：
- 2 Elektronikausgänge
- 输出：
- Elektronikausgang
- 输出最小负载：
- 3 V / 5 mA
- 输出最大负载DC：
- 30 V / 50 mA
- 输出开关功率：
- 30 V DC
- 耐过载：
- Ja
- 最大电压降。：
- 1,4 V
- 电气寿命注意事项：
- Ohmsche Last
- 输出开关频率：
- 5 kHz
- 开关延迟开/关：
- 15 µs
- OFF/ON开关延迟：
- 70 µs
- 设置开关反转：
- aktiviert / deaktiviert
- 切换状态显示：
- LED gelb "OUT"
- 设置开关线路故障：
- aktiviert / deaktiviert
- 显示行错误：
- LED rot "LF"
- 错误检测输入断线：
- IE < 0,05 ... 0,35 mA
- 错误检测输入短路：
- RE < 100 ... 360 Ω
9270/11-19-15s 261412环境条件
- 环境温度：
- -40 °C ... +70 °C (Einzelgerät)
- -40 °C ... +60 °C (Gruppenmontage)
- 环境温度：
- -40 °F ... +158 °F (Einzelgerät)
- -40 °F ... +140 °F (Gruppenmontage)
- 储存温度：
- -40 °C ... +80 °C
- 储存温度：
- -40 °F ... +176 °F
- 最大相对湿度：
- 10 ... 95 %
- 在高度上使用：
- < 2000 m
- 电磁兼容性：
- EN 61326-1 Einsatz im industriellen BereichStörfestigkeit nach EN 61000-6-2Störabstrahlung nach EN 61000-6-4

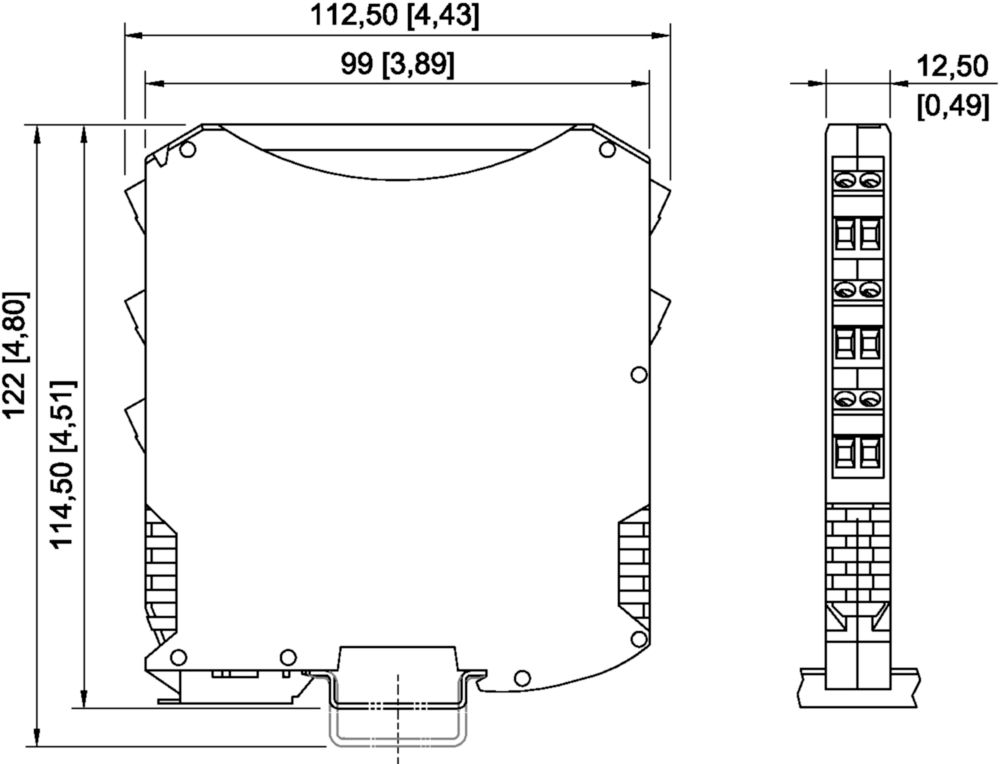

9270/11-19-15s 261412机械数据
- 防护等级（IP）终端：
- IP20
- 耐火性（UL 94）：
- V0
- 外壳材料：
- Polyamid
- 网格尺寸：
- 12,50 mm
- 宽度：
- 12,500 mm
- 宽英寸：
- 0,490 in
- 身高：
- 114,500 mm
- 高度海关：
- 4,5100 in
- 长：
- 112,500 mm
- 长度英寸：
- 4,43 in
- 重量：
- 160 g
- 重量：
- 0.35 lb
9270/11-19-15s 261412组装和安装
- 安装方法：
- DIN-Schiene NS35/15, NS35/7,5
- 安装位置：
- beliebig
- 连接类型：
- Schraubklemme
- 导线横截面柔性最小值。：
- 0,20 mm²
- 导线横截面柔性最大值。：
- 2,5 mm²
9270/11-19-15s 261412商业数据
- 海关关税编号：
- 85363010
- 国际商品编号（GTIN）：
- 4046827070730
- 原产国：
- DE
