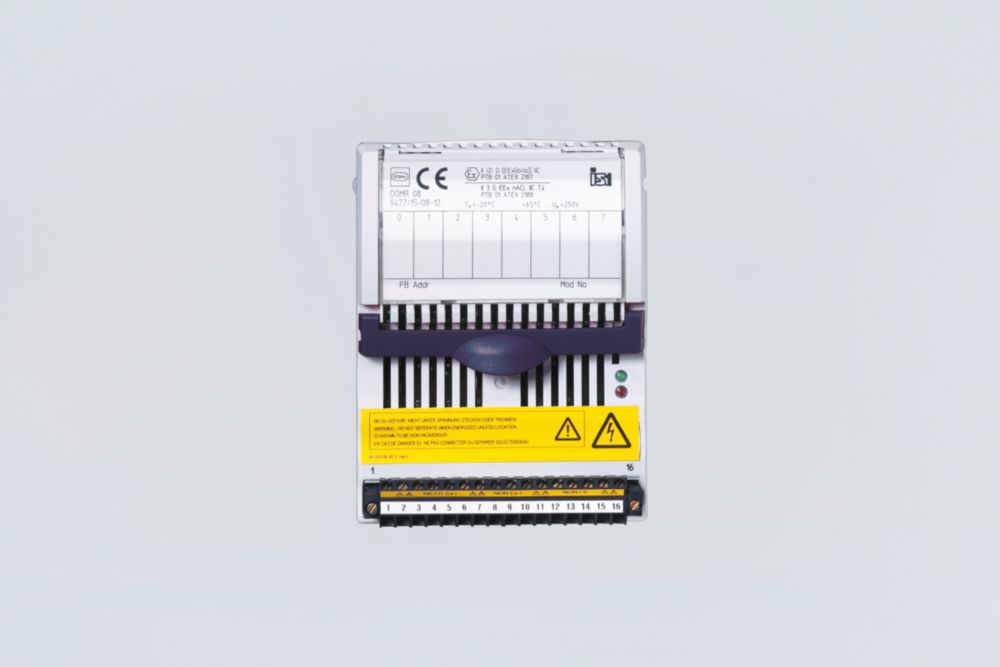

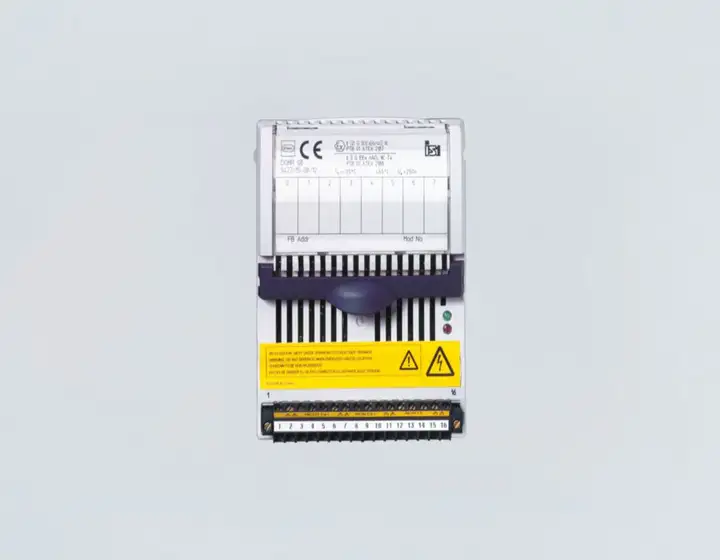

STAHL 9477/15-08-12 168694 原厂跨境采购
9477/15-08-12 168694DigitalOutputModulRelaisExnA
9477/15-08-12
基本信息
型号: 9477/15-08-12
订货号: 168694
Digital Output Modul Relais Ex nA Ausgänge für Zone 2 / Div. 2 Reihe 9477/15
- ·Max. Leistungsaufnahme: 4,80 W Class 1 Division / Zone: Division 2 / Zone 2 Zone Filter: Zone 2 | 3 G | Gc Ex Schnittstelle Zone: 2, 22 Bescheinigungen: ATEX (PTB), IECEx (PTB), Kanada (FM), USA (FM) Installation: Zone 2, Zone 22, Div. 2
- ·Max. Leistungsaufnahme: 4,80 W
- ·Class 1 Division / Zone: Division 2 / Zone 2
- ·Zone Filter: Zone 2 | 3 G | Gc
- ·Ex Schnittstelle Zone: 2, 22
- ·Bescheinigungen: ATEX (PTB), IECEx (PTB), Kanada (FM), USA (FM)
- ·Installation: Zone 2, Zone 22, Div. 2
- ·
- ·
ALLGEMEIN
- MY R. STAHL：
- 9477B
- Produkt-Typ：
- ：
- ：
- ：
EXPLOSIONSSCHUTZ
- IECEx Bescheinigung Gas：
- IECEx PTB 06.0001X
- IECEx Gasexplosionsschutz：
- Ex nA nC ic [ib Gb] IIC T4 Gc
- ATEX Bescheinigung Gas：
- PTB 01 ATEX2187
- ATEX Gasexplosionsschutz：
- II 3 (2) G Ex nA nC ic [ib Gb] IIC T4 Gc
- Bescheinigung FMus：
- FM17US0332X
- Bescheinigung cFM：
- FM16CA0134X
- Kennzeichnung cFMus：
- NI, Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, Group IIC
- T4 at Ta = 65 °C
- See Doc. 9477 6 031 002 1
- Bescheinigungen：
- ATEX (PTB), IECEx (PTB), Kanada (FM), USA (FM)
- Schiffszulassung：
- ABS, BVIS, EU RO MR (DNV), KR, LR
- Konformitätserklärungen：
- ATEX (EUK)
- Installation：
- Zone 2, Zone 22, Div. 2
- Weitere Angaben：
- siehe Betriebsanleitung und Bescheinigung
ELEKTRISCHE DATEN
- Anzahl der Kanäle：
- 8 Ex e Ausgänge
- Anschluss Ex nA Feldsignale：
- Steckbare Klemmen, 16-polig, 2,5 mm2, Schraub- oder
- Federzugausführung mit Arretierung
- Projektierungshinweis：
- Das Modul ist für I.S. 1 Feldstationen bestimmt und darf nur in Zone 2 / Division 2 oder im sicheren Bereich installiert werden. Für Zone 2 ist ein Gehäuse mit Schutzart mindestens IP54 erforderlich. Das Modul wird auf die BusRail des I.S. 1 Systems gesteckt.Es wird empfohlen das Modul 9477/15 neben dem CPM (9440) anzuordnen. Um den Trennabstand von ≥ 50 mm zu den Anschlussklemmen der Ex i Module einzuhalten, ist eine Trennwand (162740) erforderlich.An das Modul dürfen nicht-eigensichere Stromkreise angeschlossen werden unter Einhaltung der maximalen Werte für Strom, Spannung und Leistung (siehe technische Daten). Der Schaltstrom der Kontakte muss auf 2 A begrenzt sein (z. B. Sicherung oder Strombegrenzung).
HILFSENERGIE
- Max. Leistungsaufnahme：
- 4,80 W
- max. Verlustleistung Ausgänge：
- 4,8 W
- Anschluss Energieversorgung：
- BusRail Typen 9494
- Ausführung der Hilfsenergie：
- Eigensicher Ex ia über BusRail
- Verhalten bei Unterspannung：
- Alle Ausgänge "AUS"
- Stromaufnahme：
- 200 mA
- Max. Leistungsaufnahme：
- 4,80 W
- Max. Verlustleistung Ausgänge：
- 4,8 W
GALVANISCHE TRENNUNG
- Prüfspannung galvanische Trennung：
- gemäß Norm EN 60079-11
- Hilfsenergie/Systemkomponenten：
- 1500 V AC
- I/O Modul / I/O Modul：
- 500 V AC
- I/O Kanälen/Systemkomponenten：
- 375 V AC
- I/O Kanälen / I/O Kanäle：
- 250 V AC
AUSGANG
GERÄTESPEZIFISCHE DATEN
DIAGNOSE
UMGEBUNGSBEDINGUNGEN
MECHANISCHE DATEN
MONTAGE / INSTALLATION
