STAHL 9471/35-16-11 230225 原厂跨境采购
9471/35-16-11 230225DigitalInputOutputModulNAMUR
9471/35-16-11
基本信息
型号: 9471/35-16-11
订货号: 230225

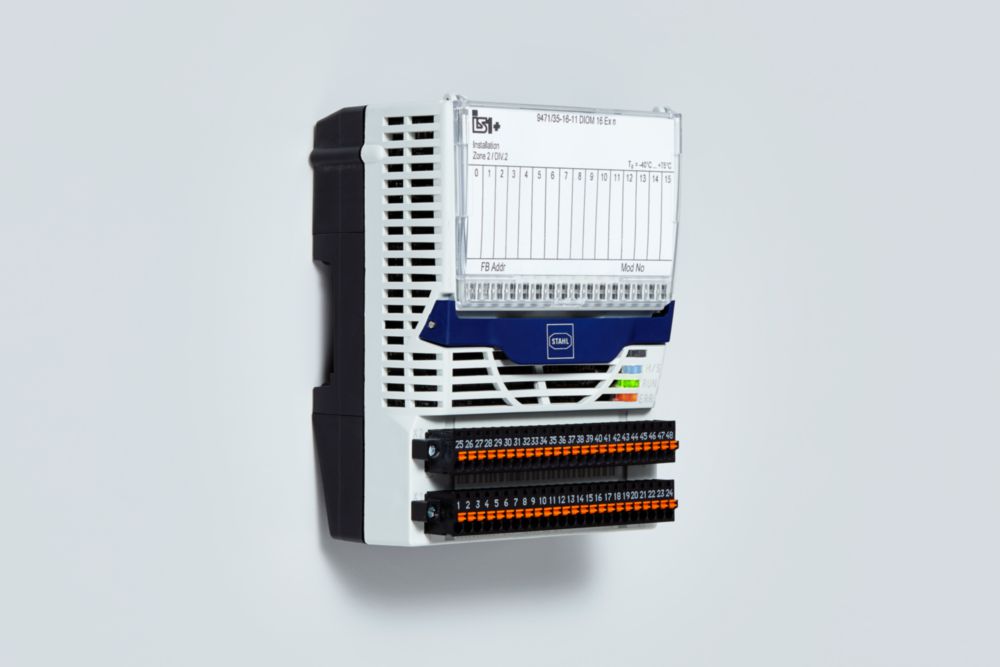

Digital Input Output Modul NAMUR für Zone 2 Ex n Reihe 9471/35
- ·Class 1 Division / Zone: Division 2 / Zone 2 Zone Filter: Zone 2 | 3 G | Gc Einsatzbereich (Zonen): 2 Ex Schnittstelle Zone: 2 Bescheinigungen: ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
- ·Class 1 Division / Zone: Division 2 / Zone 2
- ·Zone Filter: Zone 2 | 3 G | Gc
- ·Einsatzbereich (Zonen): 2
- ·Ex Schnittstelle Zone: 2
- ·Bescheinigungen: ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
ALLGEMEIN
- MY R. STAHL：
- 9471B
- Produkt-Typ：
- 9471/35-16-11
- ：
- ：
- ：
EXPLOSIONSSCHUTZ
- IECEx Bescheinigung Gas：
- IECEx DEK 16.0010X
- IECEx Gasexplosionsschutz：
- Ex ec ic [ia Ga] IIC T4 Gc
- ATEX Bescheinigung Gas：
- DEKRA 16 ATEX 0016 X
- ATEX Gasexplosionsschutz：
- II 3 (1) G Ex ec ic [ia Ga] IIC T4 Gc
- Bescheinigung FMus：
- FM17US0332X
- Bescheinigung cFM：
- FM16CA0134X
- Kennzeichnung cFMus：
- NI, Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, AEx/Ex ec ic Group IIC T4 Gc
- Ta = -40°C ... +75°C
- See Doc. 9471 6 031 001 1
- Bescheinigungen：
- ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
- Schiffszulassung：
- ABS, BVIS, EU RO MR (DNV), KR, LR
- Konformitätserklärungen：
- ATEX (EUK), Volksrepublik China (CCC)
- Installation：
- Zone 2 und im sicheren Bereich
- Weitere Angaben：
- siehe jeweilige Bescheinigung und Betriebsanleitung
ELEKTRISCHE DATEN
- Anzahl der Kanäle：
- (paarweise parametrierbar), 16 Ex ec Ein-/Ausgänge
- Max. Anzahl NAMUR Eingänge：
- 16 (Kanäle 0 ... 15)
- Max. Anzahl 3-Leiter PNP Eingänge：
- 16 (Kanäle 0 ... 15)
- Max. Anzahl Binär Ausgänge：
- 16 (Kanäle 0 ... 15)
- Anschluss Ex ec/nA Feldsignale (X1 und X2)：
- 2 steckbare, schwarze Klemmen, 24-polig, 1,5 mm2, Push In Ausführung mit Arretierung (separat zu bestellen)
- Anschluss einadrig
- - starr 0,08 ... 1,5 mm2 (AWG 28 ... 16)
- - flexibel mit Aderendhülsen (ohne Kunststoffhülse) 0,25 ... 1,5 mm2
- - flexibel mit Aderendhülsen (mit Kunststoffhülse) 0,25 ... 0,5 mm2
- - Abisolierlänge min. 9 mm
HILFSENERGIE
- Max. Leistungsaufnahme：
- 2,20 W
- Max. Verlustleistung：
- 0,7 W
- Anschluss Energieversorgung：
- BusRail Typen 9494
- Ausführung der Hilfsenergie：
- Eigensicher Ex ia über BusRail
- Verhalten bei Unterspannung：
- Alle Ausgänge "AUS"
- Stromaufnahme：
- 90 mA
- Max. Leistungsaufnahme：
- 2,20 W
GALVANISCHE TRENNUNG
- Prüfspannung galvanische Trennung：
- gemäß Norm EN 60079-11
- Hilfsenergie/Systemkomponenten：
- ≥ 1800 V AC
- I/O Kanälen/Systemkomponenten：
- ≥ 1800 V AC
- I/O Kanälen / Erde (PA)：
- ≥ 1800 V AC
EINGANG
AUSGANG
GERÄTESPEZIFISCHE DATEN
DIAGNOSE
UMGEBUNGSBEDINGUNGEN

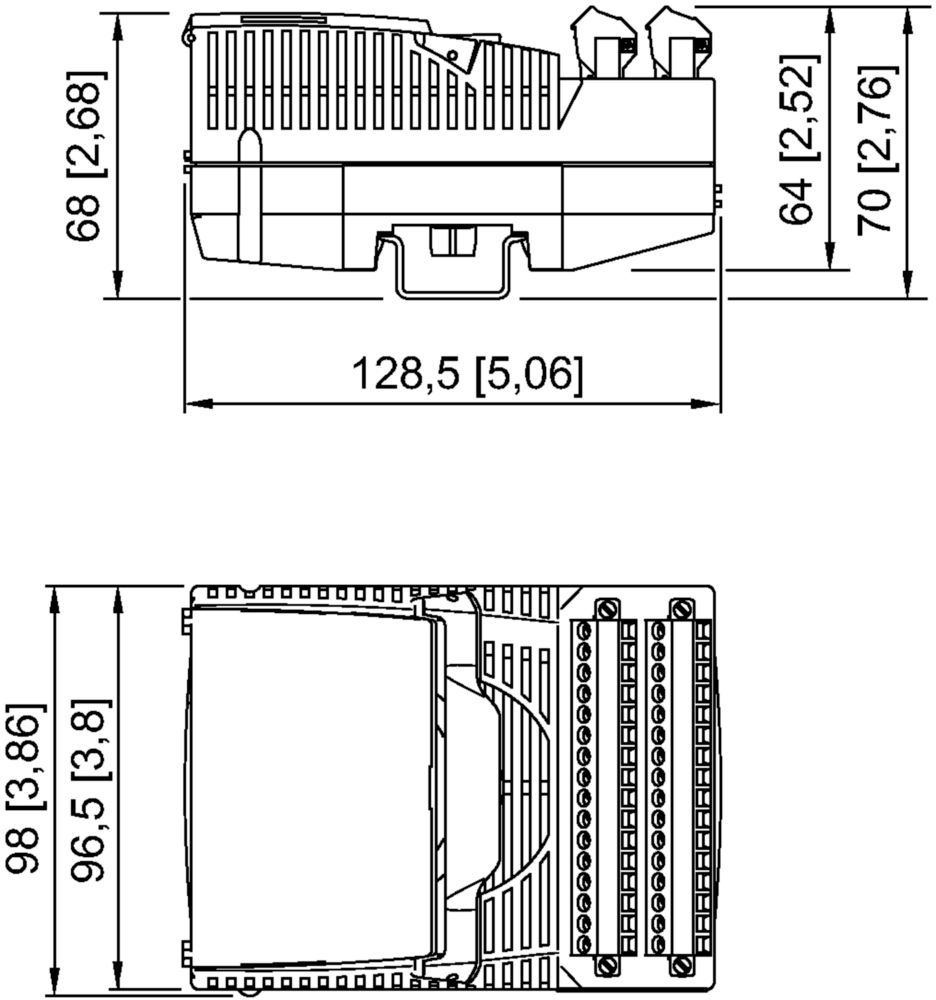

MECHANISCHE DATEN
MONTAGE / INSTALLATION
