STAHL 9469/35-08-12 230184 原厂跨境采购

STAHL 9469/35-08-12 230184 原厂跨境采购

9469/35-08-12 230184UniversalModuleHARTZone2Exn

德国  STAHL

9469/35-08-12 230184

STAHL 9469/35-08-12 230184 原厂跨境采购
9469/35-08-12 230184基本信息

型号: 9469/35-08-12

订货号: 230184

Universal Module HART Zone 2 Ex n Reihe 9469/35
  • Class 1 Division / Zone: Division 2 / Zone 2 Zone Filter: Zone 2 | 3 G | Gc Bescheinigungen: ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI) Installation: Zone 2 und im sicheren Bereich (Feldstromkreise nicht-eigensicher)
  • Class 1 Division / Zone: Division 2 / Zone 2
  • Zone Filter: Zone 2 | 3 G | Gc
  • Bescheinigungen: ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
  • Installation: Zone 2 und im sicheren Bereich (Feldstromkreise nicht-eigensicher)
9469/35-08-12 230184基本属性
净重:0.250 KG
长度:128 mm
宽度:97 mm
高度:67 mm
9469/35-08-12 230184ALLGEMEIN
MY R. STAHL:
9469A
Produkt-Typ:
9469/35-08-12
9469/35-08-12 230184EXPLOSIONSSCHUTZ
IECEx Bescheinigung Gas:
IECEx DEK 17.0044X
IECEx Gasexplosionsschutz:
Ex ec ic [ia Ga] IIC T4 Gc
ATEX Bescheinigung Gas:
DEKRA 17 ATEX 0099 X
ATEX Gasexplosionsschutz:
II 3 (1) G Ex ec ic [ia Ga] IIC T4 Gc
Bescheinigung FMus:
FM17US0332X
Bescheinigung cFM:
FM16CA0134X
Kennzeichnung cFMus:
  • NI, Class I, Div. 2, Groups A,B,C,D;
  • Class I, Zone 2, AEx/Ex ec ic IIC T4 Gc
  • Class I, Div. 2, Groups A,B,C,D;
  • Ta = -40°C ... +75°C
  • See Doc. 9496 6 031 001 1
Bescheinigungen:
ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
Schiffszulassung:
ABS, BVIS, EU RO MR (DNV), KR, LR
Konformitätserklärungen:
ATEX (EUK), Volksrepublik China (CCC)
Installation:
Zone 2 und im sicheren Bereich (Feldstromkreise nicht-eigensicher)
Weitere Angaben:
siehe Betriebsanleitung und Bescheinigung
9469/35-08-12 230184ELEKTRISCHE DATEN
Anzahl der Kanäle:
(paarweise parametrierbar), 8 Ex ec/nA Universal Ein-/Ausgang
Max. Anzahl 2-Leiter Ein-/Ausgang Analog:
8 (Kanäle 0 ... 7)
Max. Anzahl 3-/4-Leiter Eingänge Analog:
4 (Kanäle 4 ... 7)
Max. Anzahl 3-Leiter PNP Eingänge:
4 (Kanäle 4 ... 7)
Max. Anzahl Binär Ausgänge:
4 (Kanäle 4 ... 7)
Digitale Kommunikation Analog:
HART-Protokoll
Digitale Kommunikation Hinweis:
bis Version 7.x, nur bei 4 … 20 mA
Externe Versorgungsspannung UH (X0):
18 ... 32 V DC (Nennspannung 24 V)
Max. Stromaufnahme (X0):
4 x 0,5 A (abhängig vom Summenstrom der Binär-Ausgänge)
Steuereingang Eignung (X0):
Abschaltung bis SIL 2, low demand (IEC 61508)
Steuereingang Funktion (X0):
„Anlagen-AUS” zum Abschalten aller Kanäle
Steuereingang:
  • X0 Pin 3, 4
  • „Normalbetrieb” („Anlagen-AUS” deaktiviert) Klemmen gebrückt
  • „AUS” („Anlagen-AUS” aktiviert) unterbrochen
Anschluss Ex ec/nA Feldsignale (X1):
  • 1 steckbare, schwarze Klemme, 24-polig, 1,5 mm2, Push In Ausführung mit Arretierung (separat zu bestellen)
  • Anschluss einadrig
  • - starr 0,08 ... 1,5 mm2 (AWG 28 ... 16)
  • - flexibel mit Aderendhülsen (ohne Kunststoffhülse) 0,25 ... 1,5 mm2
  • - flexibel mit Aderendhülsen (mit Kunststoffhülse) 0,25 ... 0,5 mm2
  • - Abisolierlänge min. 10 mm
Anschluss externe Versorgung und „Anlagen-AUS” (X0):
  • Steckbare, schwarze Klemmen, 4-polig, 1,5 mm2, Schraubklemmen Ausführung mit Arretierung (enthalten)
  • Anschluss einadrig
  • - starr 0,08 ... 1,5 mm2 (AWG 28 ... 16)
  • - flexibel mit Aderendhülsen (ohne Kunststoffhülse) 0,25 ... 1,5 mm2
  • - flexibel mit Aderendhülsen (mit Kunststoffhülse) 0,25 ... 0,5 mm2
  • - Anzugsdrehmoment 0,5 ... 0,6 Nm
  • - Abisolierlänge min. 7 mm
Projektierungshinweis:
  • Die Ausführungen 94xx/x5 dürfen nur in der Zone 2 oder im sicheren Bereich installiert werden.
  • Ein Mischen mit Ex i Modulen (94xx/x2 und /x3) auf einer BusRail ist zulässig.
  • Dazu 50 mm Abstand zwischen den Klemmen mit eigensicheren zu denen mit nicht-eigensicheren Feldstromkreisen einhalten. Alternativ Trennwand einfügen.
9469/35-08-12 230184HILFSENERGIE
Max. Leistungsaufnahme:
6,00 W
max. Verlustleistung Ausgänge:
5,9 W
Anschluss Energieversorgung:
BusRail Typen 9494
Ausführung der Hilfsenergie:
Eigensicher Ex ia über BusRail
Verhalten bei Unterspannung:
Alle Ein-/Ausgänge "AUS"
Stromaufnahme:
250 mA
Max. Leistungsaufnahme:
6,00 W
Max. Verlustleistung Ausgänge:
5,9 W
9469/35-08-12 230184GALVANISCHE TRENNUNG
Prüfspannung galvanische Trennung:
gemäß Norm EN 60079-11
Hilfsenergie/Systemkomponenten:
≥ 1500 V AC
I/O Kanälen/Systemkomponenten:
≥ 1500 V AC
I/O Kanälen / Erde (PA):
≥ 1500 V AC
9469/35-08-12 230184EINGANG
9469/35-08-12 230184AUSGANG
9469/35-08-12 230184GERÄTESPEZIFISCHE DATEN
9469/35-08-12 230184DIAGNOSE
9469/35-08-12 230184UMGEBUNGSBEDINGUNGEN
9469/35-08-12 230184MECHANISCHE DATEN
9469/35-08-12 230184MONTAGE / INSTALLATION
9469/35-08-12 230184KAUFMÄNNISCHE DATEN
9469/35-08-12

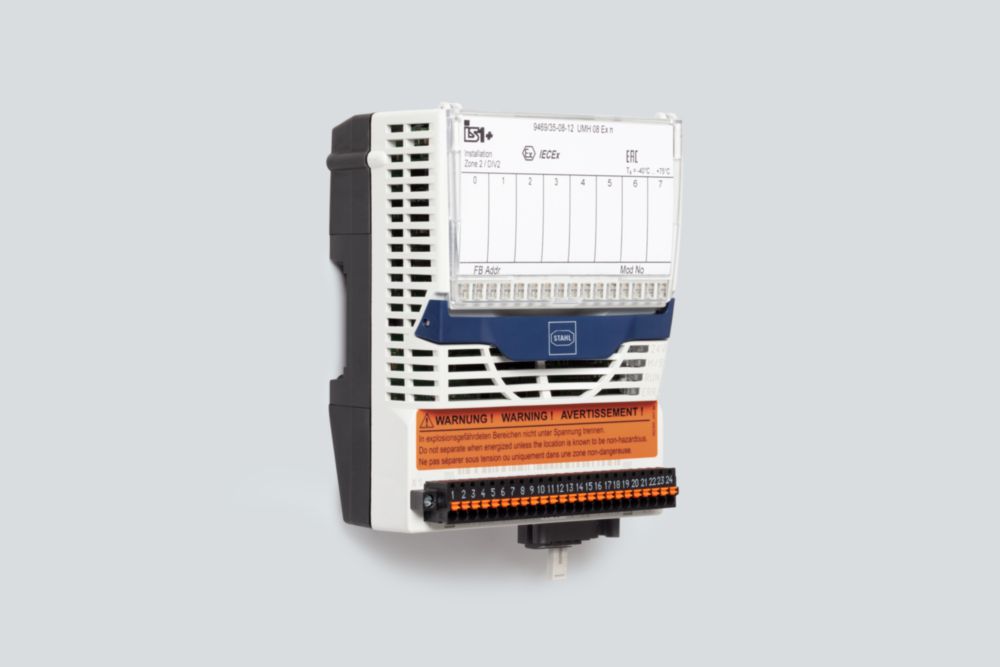

9469/35-08-12 230184 - STAHL产品主图
