STAHL 9440/15-01-11-C1243 162201
9440/15-01-11-C1243 162201CPU&Power-ModulfürZone2/
9440/15-01-11-C1243
基本信息
型号: 9440/15-01-11-C1243
订货号: 162201

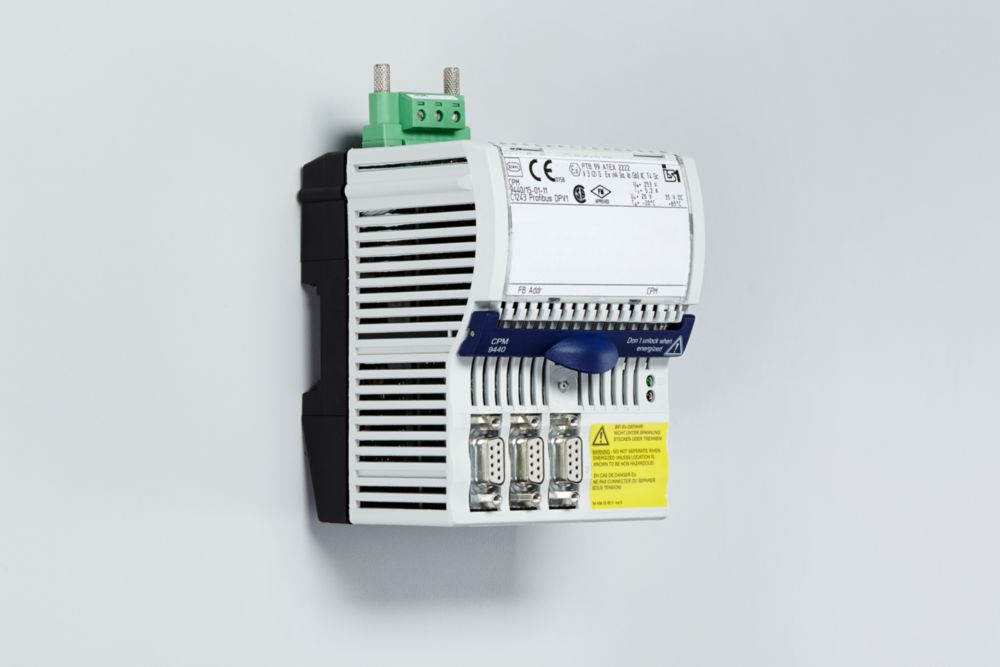

CPU & Power-Modul für Zone 2 / Div. 2 Reihe 9440/15
- ·Class 1 Division / Zone: Division 2 / Zone 2 Zone Filter: Zone 2 | 3 G | Gc / Zone 21 | 2 D | Db / Zone 22 | 3 D | Dc Ex Schnittstelle Zone: 2, 21, 22 Bescheinigungen: ATEX (PTB), IECEx (PTB), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI) Schiffszulassung: ABS, BVIS, EU RO MR (DNV), KR, LR
- ·Class 1 Division / Zone: Division 2 / Zone 2
- ·Zone Filter: Zone 2 | 3 G | Gc / Zone 21 | 2 D | Db / Zone 22 | 3 D | Dc
- ·Ex Schnittstelle Zone: 2, 21, 22
- ·Bescheinigungen: ATEX (PTB), IECEx (PTB), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
- ·Schiffszulassung: ABS, BVIS, EU RO MR (DNV), KR, LR
- ·
- ·
- ·
- ·
ALLGEMEIN
- MY R. STAHL：
- 9440B
- ：
- ：
- ：
EXPLOSIONSSCHUTZ
- ATEX Bescheinigung Gas：
- PTB 99 ATEX 2222 X
- IECEx Bescheinigung Gas：
- IECEx PTB 14.0039X
- IECEx Gasexplosionsschutz：
- Ex ec [ia, ib Gb] IIC T4 Gc
- ATEX Gasexplosionsschutz：
- II 3 (2) G Ex ec [ia, ib Gb] IIC T4 Gc
- Bescheinigung FMus：
- FM17US0332X
- Bescheinigung cFM：
- FM16CA0134X
- Kennzeichnung cFMus：
- NI, Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, Group IIC
- ANI Class I,II,III, Div. 2, Groups A,B,C,D,E,F,G;
- Class I, Zone 2, Group IIC
- T4 at Ta = 65 °C
- See Doc. 9440 6 031 002 1
- Bescheinigungen：
- ATEX (PTB), IECEx (PTB), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
- Schiffszulassung：
- ABS, BVIS, EU RO MR (DNV), KR, LR
- Installation：
- Zone 2 / Division 2
- Weitere Angaben：
- siehe jeweilige Bescheinigungen und Betriebsanleitung
ELEKTRISCHE DATEN
- Protokolle：
- Profibus DP V0, Profibus DP V1, Profibus DP V1 HART
- Redundanz：
- Vollredundanz
- Anschluss Feldbus RS485：
- Sub-D Buchse 9-polig
- Anschluss ServiceBus RS485：
- Sub-D Buchse 9-polig
- Schnittstelle RS485：
- nach Profibus Spezifikation
- Übertragungsgeschwindigkeit RS-485：
- 9,6 kbit/s ... 1,5 Mbit/s
- Adresseinstellung RS485：
- 0 - 127
- Übertragungslänge/-rate Kupfer RS485：
- 1200 m bei 9,6...93,75 kbit/s
- 1000 m bei 187,5 kbit/s
- 400 m bei 500 kbit/s
- 200 m bei 1,5 Mbit/s
- Übertragungslänge/-rate LWL RS485：
- ca. 2000 m bei 1,5 Mbit/s
- Übertragungslänge/-rate ServiceBus RS485：
- 1200 m bei 9,6 kbit/s
- Übertragungslänge/-rate Hinweis：
- für größere Längen LWL-Technik verfügbar
- Datenübertragung RS485：
- ca. 40 16-Bit-Worte/ms
- (zykl., netto bei 1,5 Mbit/s)
- Interne Signalverzögerung max. (8 I/O Module)：
- 7 ms für Digital-Module, 10 ms für Analog-Module
HILFSENERGIE
- Nennspannung：
- 24 V DC
- Hilfsenergie Spannungsbereich：
- 20 ... 35 V DC
- Verpolschutz：
- ja
- Unterspannungsüberwachung：
- ja
- Stromaufnahme (ohne I/O Module)：
- 0,3 A bei 24 V DC
- Stromaufnahme (8 I/O Module)：
- ca. 2,5 A bei 24 V DC
- Stromaufnahme (16 I/O Module)：
- ca. 4,9 A bei 24 V DC
- Verlustleistung (ohne I/O Module)：
- 7,2 W
- Verlustleistung (je I/O Modul)：
- 1,0 W
GALVANISCHE TRENNUNG
- Hilfsenergie/Systemkomponenten：
- 1500 V AC
- Feldbus-/ServiceBus-Schnittstelle/Systemkomponenten：
- 1500 V AC
- Bus-Schnittstelle/Bus-Schnittstelle：
- 500 V AC
GERÄTESPEZIFISCHE DATEN
DIAGNOSE
UMGEBUNGSBEDINGUNGEN
MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
