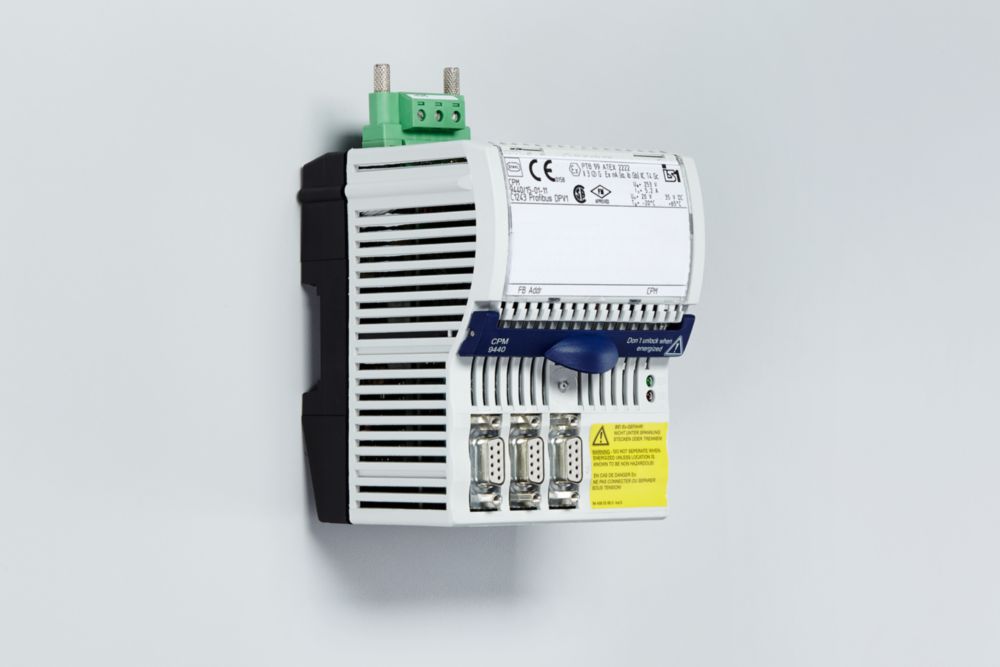

9440/15-01-11-C1198 162188
9440/15-01-11-C1198 162188基本信息
型号: 9440/15-01-11-C1198
订货号: 162188
CPU，适用于2区分区2系列9440/15的电源模块
- 类别1分区：分区2分区2分区过滤器：分区2.3 G、Gc、分区21,2 D、Db、分区22,3 D、Dc-Ex接口区：2,21,22证书：ATEX（PTB）、IECEx（PT B）、加拿大（FM）、韩国（KTL）、美国（FM）和中华人民共和国（NEPSI）船舶批准：ABS、BVIS、EU RO MR（DNV）、KR、LR
- 一级分区：二分区。二区
- 区域过滤器：区域2.3 G.Gc.区域21.2 D.Db区域22.3 D.Dc
- Ex接口区：2、21、22
- 证书：ATEX（PTB）、IECEx（PTB
- 船舶批准：ABS、BVIS、EU RO MR（DNV）、KR、LR
9440/15-01-11-C1198 162188基本属性
净重：0.610 KG
长度：148 mm
宽度：97 mm
9440/15-01-11-C1198 162188总则
- 我的钢筋：
- 9440B
- 产品类型：
- 9440/15-01-11-C1198
- ：
- ：
9440/15-01-11-C1198 162188防爆
- ATEX气体证书：
- PTB 99 ATEX 2222 X
- IECEx气体证书：
- IECEx PTB 14.0039X
- IECEx气体防爆：
- Ex ec [ia, ib Gb] IIC T4 Gc
- ATEX气体防爆：
- II 3 (2) G Ex ec [ia, ib Gb] IIC T4 Gc
- FMus证书：
- FM17US0332X
- cFM证书：
- FM16CA0134X
- 识别cFMus：
- NI, Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, Group IIC
- ANI Class I,II,III, Div. 2, Groups A,B,C,D,E,F,G;
- Class I, Zone 2, Group IIC
- T4 at Ta = 65 °C
- See Doc. 9440 6 031 002 1
- 证书：
- ATEX (PTB), IECEx (PTB), Kanada (FM), Korea (KTL), USA (FM), Volksrepublik China (NEPSI)
- 船只的批准：
- ABS, BVIS, EU RO MR (DNV), KR, LR
- 安装：
- Zone 2 / Division 2
- 其他信息：
- siehe jeweilige Bescheinigungen und Betriebsanleitung
9440/15-01-11-C1198 162188电气数据
- 协议：
- Modbus RTU
- 冗余：
- Vollredundanz
- 连接现场总线RS485：
- Sub-D Buchse 9-polig
- 连接服务总线RS485：
- Sub-D Buchse 9-polig
- 传输速度RS-485：
- 9,6 ... 38,4 kbit/s
- 地址设置RS485：
- 0 - 127
- 传输长度/速率铜质RS485：
- 1200 m bei 9,6...93,75 kbit/s
- 1000 m bei 187,5 kbit/s
- 400 m bei 500 kbit/s
- 200 m bei 1,5 Mbit/s
- 传输长度/速率光纤RS485：
- ca. 2000 m bei 1,5 Mbit/s
- 传输长度/速率ServiceBus RS485：
- 1200 m bei 9,6 kbit/s
- 传输长度/速率注释：
- für größere Längen LWL-Technik verfügbar
- 数据传输RS485：
- ca. 1000 16-Bit-Register/s
- (bei 38,4 kbit/s)
- 最大内部信号延迟（8个I/O模块）：
- 7 ms für Digital-Module, 10 ms für Analog-Module
9440/15-01-11-C1198 162188援助能源
- 额定电压：
- 24 V DC
- 辅助能量电压范围：
- 20 ... 35 V DC
- 极性反接保护：
- ja
- 欠电压监测：
- ja
- 电流消耗（不带I/O模块）：
- 0,3 A bei 24 V DC
- 功耗（8个I/O模块）：
- ca. 2,5 A bei 24 V DC
- 电流消耗（16输入/输出模块）：
- ca. 4,9 A bei 24 V DC
- 电源损耗（无I/O模块）：
- 7,2 W
- 功率损耗（每个I/O模块）：
- 1,0 W
9440/15-01-11-C1198 162188电流分离
- 辅助能源/系统组件：
- 1500 V AC
- 现场总线/服务总线接口/系统组件：
- 1500 V AC
- 总线接口/总线接口：
- 500 V AC
9440/15-01-11-C1198 162188设备特定数据
9440/15-01-11-C1198 162188诊断
9440/15-01-11-C1198 162188机械数据
9440/15-01-11-C1198 162188组装和安装
