STAHL 9411/21-210-41 161887 原厂跨境采购

STAHL 9411/21-210-41 161887 原厂跨境采购

9411/21-210-41 161887Feldgeräte-Koppler8SpursReihe

德国  STAHL

9411/21-210-41 161887

STAHL 9411/21-210-41 161887 原厂跨境采购
9411/21-210-41 161887基本信息

型号: 9411/21-210-41

订货号: 161887

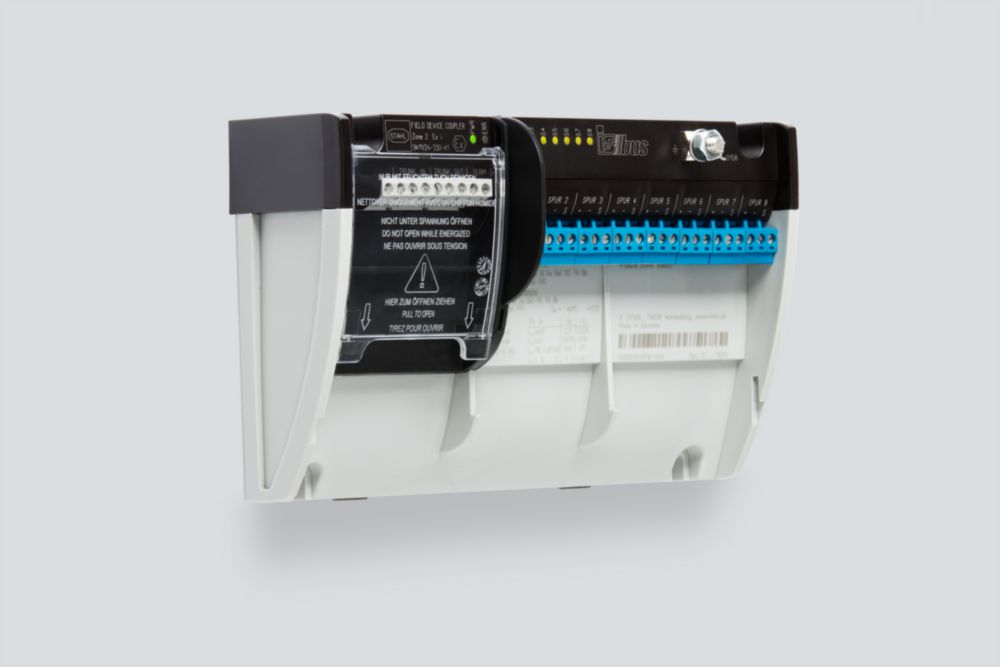

Feldgeräte-Koppler 8 Spurs Reihe 9411/21
  • Zone Filter: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc Einsatzbereich (Zonen): 1, 2 Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22 Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), International (FF), Kanada (FM), USA (FM) Anschlussart Spurs: Schraubklemmen
  • Zone Filter: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc
  • Einsatzbereich (Zonen): 1, 2
  • Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22
  • Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), International (FF), Kanada (FM), USA (FM)
  • Anschlussart Spurs: Schraubklemmen
9411/21-210-41 161887基本属性

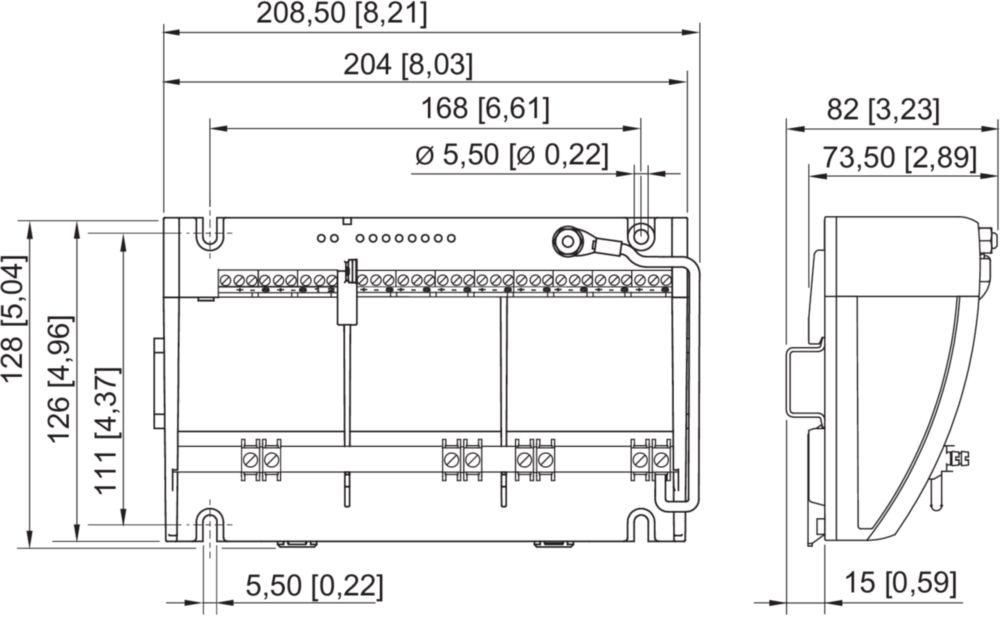

净重:0.890 KG
长度:128 mm
宽度:209 mm
高度:83 mm
9411/21-210-41 161887ALLGEMEIN
MY R. STAHL:
9411D
Produkt-Typ:
9411/21-210-41 161887EXPLOSIONSSCHUTZ
ATEX Bescheinigung Gas:
BVS 06 ATEX E 004 X
IECEx Bescheinigung Gas:
IECEx BVS 08.0057X
IECEx Gasexplosionsschutz:
Ex mb e ib [ia Ga] IIC T4 Gb
IECEx Bescheinigung Staub:
IECEx BVS 08.0057X
IECEx Staubexplosionsschutz:
[Ex ia Da] IIIC
ATEX Bescheinigung Gas:
BVS 06 ATEX E 004 X
ATEX Gasexplosionsschutz:
II 2 (1) G Ex mb e ib [ia Ga] IIC T4 Gb
ATEX Bescheinigung Staub:
BVS 06 ATEX E 004 X
ATEX Staubexplosionsschutz:
II (1) D [Ex ia Da] IIIC
Bescheinigung FMus:
3026646
Bescheinigung cFM:
3026646C
Kennzeichnung cFMus:
  • NI, Class I, Div. 2, Groups A,B,C,D; T4,
  • AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
  • Class I, Zone 1, AEx/Ex m e [ia] IIC T4
  • T4 at Ta = 75°C
  • See Doc. 9411 6 031 001 1
Bescheinigungen:
ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), International (FF), Kanada (FM), USA (FM)
Konformitätserklärungen:
ATEX (EUK)
9411/21-210-41 161887SICHERHEITSTECHNISCHE DATEN
Maximale Spannung Uo:
15,70 V
Maximaler Strom Io:
245 mA
Maximale Leistung Po:
960 mW
Max. zulässige äußere Kapazität Co für IIC:
476 μF
Max. zulässige äußere Kapazität Co für IIB:
2878 μF
Max. zulässige äußere Induktivität Lo für IIC:
0,580 mH
Max. zulässige äußere Induktivität Lo für IIB:
2,900 mH
Innere Kapazität Ci:
1,1 nF
Innere Induktivität Li:
~ 0 mH
Sicherheitstechnische Spannung max.:
253 V
9411/21-210-41 161887ELEKTRISCHE DATEN
Max. Anzahl Feldgeräte je Segment:
  • 16 (FF H1)
  • 32 (Profibus PA)
Datenübertragung Trunk und Spurs:
  • passiv
  • keine Repeaterfunktion
Max. Anzahl Feldgerätekoppler:
4 pro Trunk
Power Management:
Wenn die Spannung am Trunk 16 V überschreitet, werden die Spurs nacheinander eingeschaltet, um einen hohen Einschaltstrom durch die Feldgeräte zu vermeiden. Wenn ein Spur Kurzschluss erkannt wird, wird die betreffende Spur abgeschaltet, bis der Kurzschluss entfernt ist. Der Trunk wird mit max. einem Kurzschlussstrom belastet, unabhängig davon, wie viele Spurs kurzgeschlossen sind. Dadurch wird unter allen Betriebsbedingungen der vom Trunk aufgenommene Strom und die Verlustleistung minimiert.
Feldbus-Abschlusswiderstand:
Die Feldgeräte-Koppler haben einen eingebauten, zuschaltbaren Feldbus-Abschlusswiderstand 100 Ω + 1 uF (IEC 61158-2).Eine Brücke zwischen den Klemmen TERM 1 und 2 verbindet den Feldbus-Abschlusswiderstand mit dem Trunk.Alternativ kann auch der externe Feldbus-Abschlusswiderstand Reihe 9418 am Anschluss Trunk OUT verwendet werden.
9411/21-210-41 161887HILFSENERGIE
Max. Verlustleistung:
1,80 W
Hilfsenergie:
Nicht erforderlich, der Feldgeräte-Koppler wird aus dem Trunk gespeist.
9411/21-210-41 161887EINGANG
9411/21-210-41 161887AUSGANG
9411/21-210-41 161887FELDGERÄTE SCHNITTSTELLE
9411/21-210-41 161887GERÄTESPEZIFISCHE DATEN
9411/21-210-41 161887DIAGNOSE
9411/21-210-41 161887UMGEBUNGSBEDINGUNGEN
9411/21-210-41 161887MECHANISCHE DATEN
9411/21-210-41 161887MONTAGE / INSTALLATION
9411/21-210-41 161887KOMPONENTEN
9411/21-210-41 161887KAUFMÄNNISCHE DATEN
9411/21-210-41
