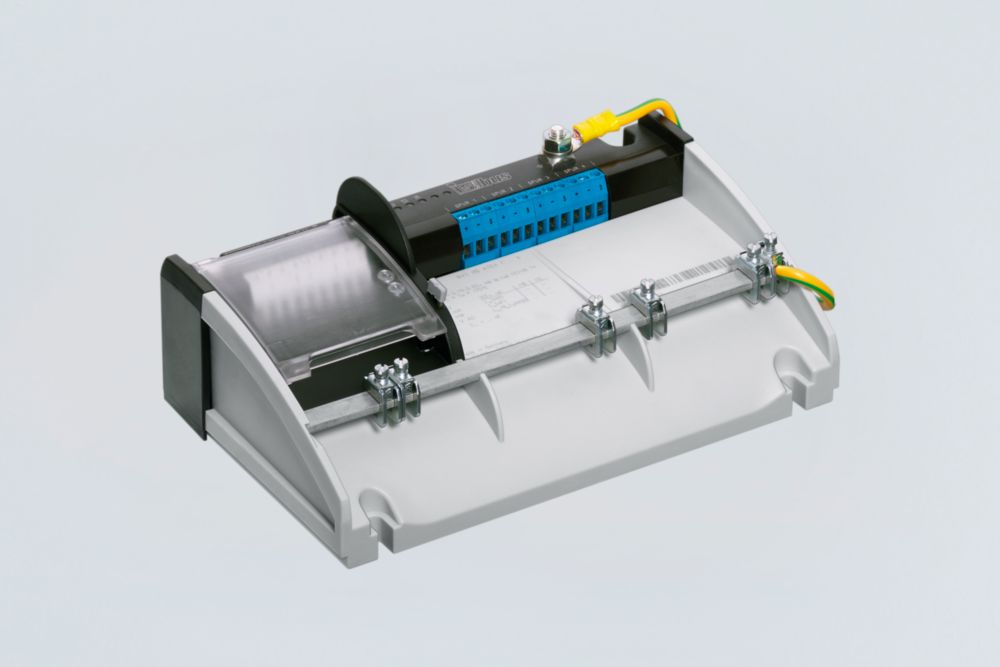

型号: 9411/21-210-31

订货号: 161843

Feldgeräte-Koppler 4 Spurs Reihe 9411/21
  • Zone Filter: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc Einsatzbereich (Zonen): 1, 2 Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22 Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), International (FF), Kanada (FM), USA (FM) Anschlussart Spurs: Schraubklemmen
  • Zone Filter: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc
  • Einsatzbereich (Zonen): 1, 2
  • Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22
  • Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), International (FF), Kanada (FM), USA (FM)
  • Anschlussart Spurs: Schraubklemmen

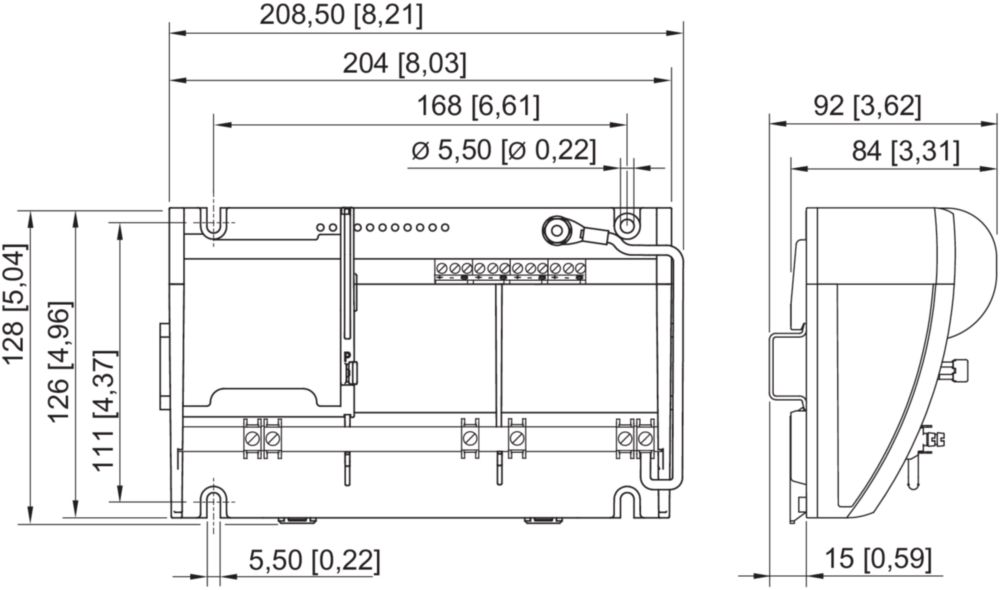

9411/21-210-31 161843基本属性
净重:0.870 KG
长度:128 mm
宽度:209 mm
高度:83 mm
9411/21-210-31 161843ALLGEMEIN
MY R. STAHL:
9411C
Produkt-Typ:
9411/21-210-31
9411/21-210-31 161843EXPLOSIONSSCHUTZ
ATEX Bescheinigung Gas:
BVS 06 ATEX E 004 X
IECEx Bescheinigung Gas:
IECEx BVS 08.0057X
IECEx Gasexplosionsschutz:
Ex mb e ib [ia Ga] IIC T4 Gb
IECEx Bescheinigung Staub:
IECEx BVS 08.0057X
IECEx Staubexplosionsschutz:
[Ex ia Da] IIIC
ATEX Bescheinigung Gas:
BVS 06 ATEX E 004 X
ATEX Gasexplosionsschutz:
II 2 (1) G Ex mb e ib [ia Ga] IIC T4 Gb
ATEX Bescheinigung Staub:
BVS 06 ATEX E 004 X
ATEX Staubexplosionsschutz:
II (1) D [Ex ia Da] IIIC
Bescheinigung FMus:
3026646
Bescheinigung cFM:
3026646C
Kennzeichnung cFMus:
  • NI, Class I, Div. 2, Groups A,B,C,D; T4,
  • AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
  • Class I, Zone 1, AEx/Ex m e [ia] IIC T4
  • T4 at Ta = 75°C
  • See Doc. 9411 6 031 001 1
Bescheinigungen:
ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), International (FF), Kanada (FM), USA (FM)
Konformitätserklärungen:
ATEX (EUK)
9411/21-210-31 161843SICHERHEITSTECHNISCHE DATEN
Maximale Spannung Uo:
15,70 V
Maximaler Strom Io:
245 mA
Maximale Leistung Po:
960 mW
Max. zulässige äußere Kapazität Co für IIC:
476 μF
Max. zulässige äußere Kapazität Co für IIB:
2878 μF
Max. zulässige äußere Induktivität Lo für IIC:
0,580 mH
Max. zulässige äußere Induktivität Lo für IIB:
2,900 mH
Innere Kapazität Ci:
1,1 nF
Innere Induktivität Li:
~ 0 mH
Sicherheitstechnische Spannung max.:
253 V
9411/21-210-31 161843ELEKTRISCHE DATEN
Max. Anzahl Feldgeräte je Segment:
  • 16 (FF H1)
  • 32 (Profibus PA)
Datenübertragung Trunk und Spurs:
  • passiv
  • keine Repeaterfunktion
Max. Anzahl Feldgerätekoppler:
4 pro Trunk
Power Management:
Wenn die Spannung am Trunk 16 V überschreitet, werden die Spurs nacheinander eingeschaltet, um einen hohen Einschaltstrom durch die Feldgeräte zu vermeiden. Wenn ein Spur Kurzschluss erkannt wird, wird die betreffende Spur abgeschaltet, bis der Kurzschluss entfernt ist. Der Trunk wird mit max. einem Kurzschlussstrom belastet, unabhängig davon, wie viele Spurs kurzgeschlossen sind. Dadurch wird unter allen Betriebsbedingungen der vom Trunk aufgenommene Strom und die Verlustleistung minimiert.
Feldbus-Abschlusswiderstand:
Die Feldgeräte-Koppler haben einen eingebauten, zuschaltbaren Feldbus-Abschlusswiderstand 100 Ω + 1 uF (IEC 61158-2).Eine Brücke zwischen den Klemmen TERM 1 und 2 verbindet den Feldbus-Abschlusswiderstand mit dem Trunk.Alternativ kann auch der externe Feldbus-Abschlusswiderstand Reihe 9418 am Anschluss Trunk OUT verwendet werden.
9411/21-210-31 161843HILFSENERGIE
Max. Verlustleistung:
1,80 W
Hilfsenergie:
Nicht erforderlich, der Feldgeräte-Koppler wird aus dem Trunk gespeist.
9411/21-210-31 161843GALVANISCHE TRENNUNG
9411/21-210-31 161843EINGANG
9411/21-210-31 161843AUSGANG
9411/21-210-31 161843FELDGERÄTE SCHNITTSTELLE
9411/21-210-31 161843GERÄTESPEZIFISCHE DATEN
9411/21-210-31 161843DIAGNOSE
9411/21-210-31 161843MECHANISCHE DATEN
9411/21-210-31 161843MONTAGE / INSTALLATION
9411/21-210-31 161843KOMPONENTEN
