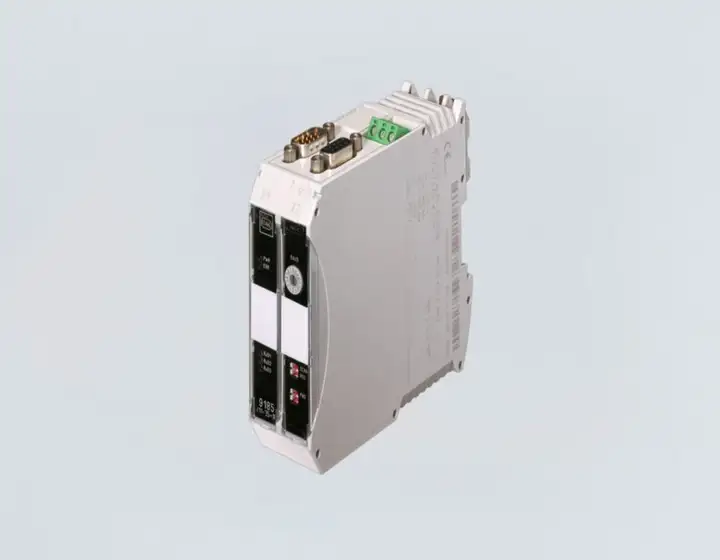

STAHL 9185/11-45-10s 227599 原厂跨境采购

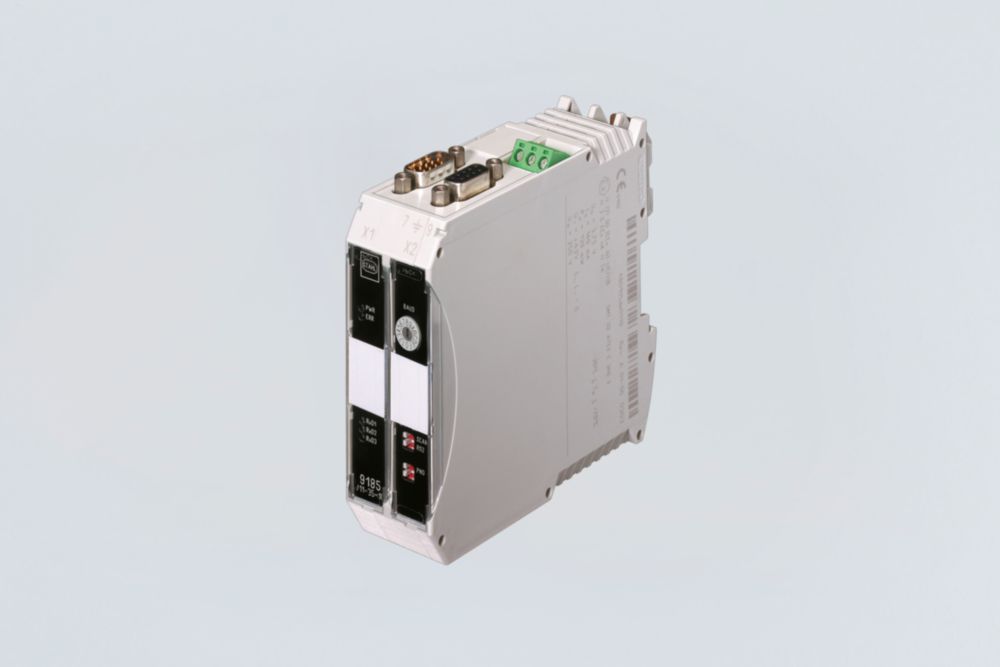

9185/11-45-10s 227599Feldbus-TrennübertragerReihe
9185/11-45-10s
基本信息
型号: 9185/11-45-10s
订货号: 227599
Feldbus-Trennübertrager Reihe 9185/11
- ·Zone Filter: Zone 2 | 3 G | Gc Bescheinigungen: ATEX (BVS), IECEx (BVS), Kanada (FM), USA (FM), Volksrepublik China (NEPSI) Schnittstellen Feldseite: RS 422 Ex i, RS 485 Ex i
- ·Zone Filter: Zone 2 | 3 G | Gc
- ·Bescheinigungen: ATEX (BVS), IECEx (BVS), Kanada (FM), USA (FM), Volksrepublik China (NEPSI)
- ·Schnittstellen Feldseite: RS 422 Ex i, RS 485 Ex i
ALLGEMEIN
- MY R. STAHL：
- 9185A
- Produkt-Typ：
- 9185/11-45-10s
- ：
- ：
- ：
EXPLOSIONSSCHUTZ
- IECEx Bescheinigung Gas：
- IECEx BVS 06.0004X
- IECEx Gasexplosionsschutz：
- Ex nA [ib Gb] IIC T4 Gc
- IECEx Bescheinigung Staub：
- IECEx BVS 06.0004X
- IECEx Staubexplosionsschutz：
- [Ex ib Db] IIIC
- ATEX Bescheinigung Gas：
- DMT 02 ATEX E 246 X
- ATEX Gasexplosionsschutz：
- II 3 (2) G Ex nA [ib Gb] IIC T4 Gc
- ATEX Bescheinigung Staub：
- DMT 02 ATEX E 246 X
- ATEX Staubexplosionsschutz：
- II (2) D [Ex ib Db] IIIC
- Bescheinigung FMus：
- FM16US0122X
- Bescheinigung cFM：
- FM16CA0067X
- Kennzeichnung cFMus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, AEx nA GP IIC;
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G; Class I, Zone 1, [AEx ib] IIC
- T4 at Ta = 70ºC; See Doc. 91 856 01 31 1
- Class I, Div. 2, Groups A,B,C,D; Class I, Zone 2, Ex nA GP IIC;
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G; Class I, Zone 1, [Ex ib] IIC
- T4 at Ta = 70ºC; See Doc. 91 856 01 31 1
- Kennzeichnung FMus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, AEx nA GP IIC;
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G; Class I, Zone 1, [AEx ib] IIC
- T4 at Ta = 70ºC; See Doc. 91 856 01 31 1
- Kennzeichnung cFM：
- Class I, Div. 2, Groups A,B,C,D; Class I, Zone 2, Ex nA GP IIC;
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G; Class I, Zone 1, [Ex ib] IIC
- T4 at Ta = 70ºC; See Doc. 91 856 01 31 1
- Bescheinigungen：
- ATEX (BVS), IECEx (BVS), Kanada (FM), USA (FM), Volksrepublik China (NEPSI)
- Schiffszulassung：
- ABS, BVIS, CCS, EU RO MR (DNV), KR, LR
- Konformitätserklärungen：
- ATEX (EUK), Volksrepublik China (CCC)
SICHERHEITSTECHNISCHE DATEN
- Maximale Spannung Uo：
- 5,88 V
- Maximale Leistung Po：
- 73,300 mW
- Max. zulässige äußere Kapazität Co für IIC：
- 43 μF
- Max. zulässige äußere Induktivität Lo für IIC：
- 15 mH
- Max. Spannung Ui Anschluss (RS485-IS)：
- ± 5,88 V
- Innere Kapazität Ci：
- vernachlässigbar
- Sicherheitstechnische Spannung max.：
- 253 V
ELEKTRISCHE DATEN
- RS232：
- Datenrate: 1,2 ... 93,75 kBit/s
- Anschlusslänge: < 20 m
- Protokolle：
- HART over RS485, Modbus, PROFIBUS DP, ServiceBus R.STAHL (IS1)
- Einstellungen Datenrate：
- feste Übertragungsgeschwindigkeit oder automatische Erkennung > 9,6 kbit/s(nur bei Profibus DP)
- Leitungslänge：
- abhängig von Übertragungsgeschwindigkeit und Kabel
- Anzeige Datenübertragung：
- LED grün "RxD1", "RxD2" und "RxD3"
- Datenrate：
- 1,2 kbit/s - 1,5 Mbit/s
- Anschluss elektrische Schnittstelle：
- Sub-D Buchse, 9-polig
- Abschlusswiderstand：
- im externen Stecker zuschalten
- Anzeige Fehler：
- LED rot "ERR"
- Schnittstellen Feldseite：
- RS 422 Ex i, RS 485 Ex i
- Schnittstellen sicherer Bereich：
- RS 232, RS 422, RS 485
HILFSENERGIE
- Hilfsenergie：
- 24 V AC / DC
- Nennspannung：
- 24 V UC
- Hilfsenergie Spannungsbereich：
- 24 V AC ±15%, 18 ... 31,2 V DC
- Restwelligkeit Spannungsbereich：
- ≤ 3,6 VSS
- Nennstrom：
- 66 mA
- Leistungsaufnahme：
- 1,60 W
- Verpolschutz：
- ja
- Unterspannungsüberwachung：
- ja
- Betriebsanzeige：
- LED grün "PWR"
GALVANISCHE TRENNUNG
UMGEBUNGSBEDINGUNGEN

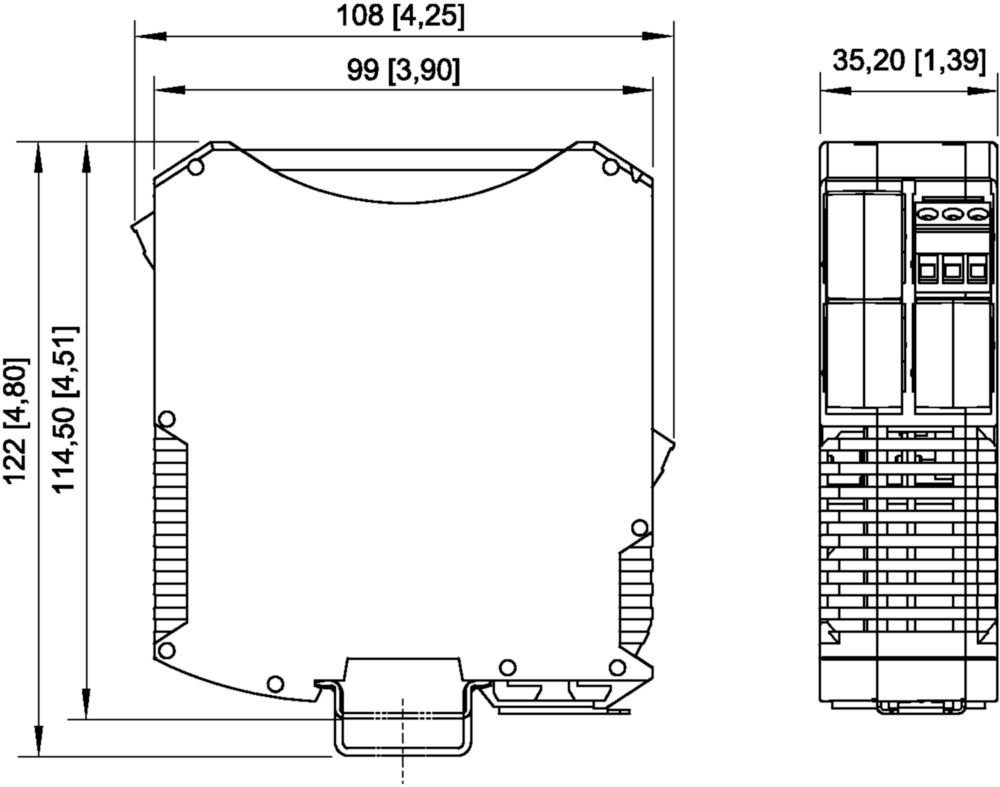

MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
