STAHL 9182/10-51-14k 201683 原厂跨境采购

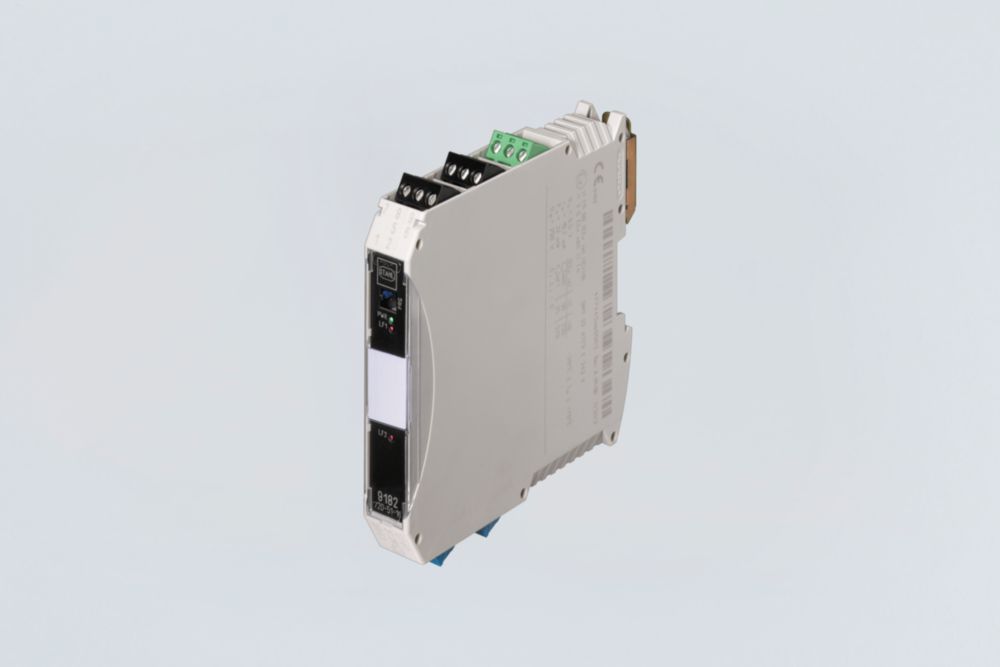

9182/10-51-14k 201683TemperaturmessumformerReihe
9182/10-51-14k
基本信息
型号: 9182/10-51-14k
订货号: 201683
Temperaturmessumformer Reihe 9182
- ·Signaltypen: Temperatur Eingang Zone Filter: Zone 2 | 3 G | Gc Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI) SIL: 2 Anzahl der Kanäle: 1
- ·Signaltypen: Temperatur Eingang
- ·Zone Filter: Zone 2 | 3 G | Gc
- ·Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- ·SIL: 2
- ·Anzahl der Kanäle: 1
- ·
- ·
ALLGEMEIN
- MY R. STAHL：
- 9182A
- Produkt-Typ：
- 9182/10-51-14k
- ：
- ：
- ：
EXPLOSIONSSCHUTZ
- IECEx Bescheinigung Gas：
- IECEx BVS 09.0046 X
- IECEx Gasexplosionsschutz：
- Ex ec nC [ia Ga] IIC T4 Gc
- IECEx Bescheinigung Staub：
- IECEx BVS 09.0046 X
- IECEx Staubexplosionsschutz：
- [Ex ia Da] IIIC
- ATEX Bescheinigung Gas：
- DMT 02 ATEX E 243 X
- ATEX Gasexplosionsschutz：
- II 3 (1) G Ex ec nC [ia Ga] IIC T4 Gc
- ATEX Bescheinigung Staub：
- DMT 02 ATEX E 243 X
- ATEX Staubexplosionsschutz：
- II (1) D [Ex ia Da] IIIC
- Bescheinigung FMus：
- FM16US0122X
- Bescheinigung cFM：
- FM16CA0067X
- Kennzeichnung cFMus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [AEx ia]/[Ex ia] IIC
- T4 at Ta = 70°C
- See Doc. 91 826 01 31 1
- Bescheinigungen：
- ATEX (BVS), Brasilien (ULB), IECEx (BVS), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- Schiffszulassung：
- CCS, EU RO MR (DNV)
- Konformitätserklärungen：
- ATEX (EUK), Volksrepublik China (CCC)
- Installation：
- in Zone 2, Division 2 und im sicheren Bereich
- Weitere Angaben：
- siehe jeweilige Bescheinigung und Betriebsanleitung
SICHERHEITSTECHNISCHE DATEN
- Maximale Spannung Uo：
- 6,50 V
- Maximaler Strom Io：
- 19,7 mA
- Maximale Leistung Po：
- 32 mW
- Max. Leistung Po Hinweis：
- lineare Kennlinie
- Max. zulässige äußere Kapazität Co für IIC：
- 25 μF
- Max. zulässige äußere Kapazität Co für IIB：
- 570 μF
- Max. zulässige äußere Induktivität Lo für IIC：
- 90 mH
- Max. zulässige äußere Induktivität Lo für IIB：
- 330 mH
- max.zulässige äußere Kapa.IIIC：
- 570,000 μF
- max.zulässige äußere Indu.IIIC：
- 330,000 mH
- Innere Kapazität Ci：
- vernachlässigbar
- Sicherheitstechnische Spannung max.：
- 253 V
HILFSENERGIE
- Hilfsenergie：
- 24 V DC
- Hilfsenergie Spannungsbereich：
- 18 ... 31,2 V
- Restwelligkeit Spannungsbereich：
- ≤ 3,6 VSS
- Nennstrom：
- 70,000 mA
- Leistungsaufnahme：
- 1,90 W
- Verpolschutz：
- ja
- Unterspannungsüberwachung：
- ja
- Unterspannungsüberwachung Hinweis：
- keine fehlerhaften Geräte- / Ausgangszustände
- Betriebsanzeige：
- LED grün "PWR"
GALVANISCHE TRENNUNG
- Prüfspannung gem. Norm：
- IEC EN 60079-11
- Ex i Eingang zu Ausgang：
- 1,5 kV AC
- Ex i Eingang zu Hilfsenergie：
- 1,5 kV AC
- Ex i Eingang zu Fehlermeldekontakt：
- 1,5 kV AC
- Prüfspannung gem. Norm：
- EN 50178
- Ausgang zu Hilfsenergie：
- 350 V AC
- Ausgang zu Ausgang：
- 350 V AC
- Fehlermeldekontakt zu Hilfsenergie：
- 350 V AC
- Fehlermeldekontakt zu Ausgang：
- 350 V AC
EINGANG
AUSGANG
UMGEBUNGSBEDINGUNGEN

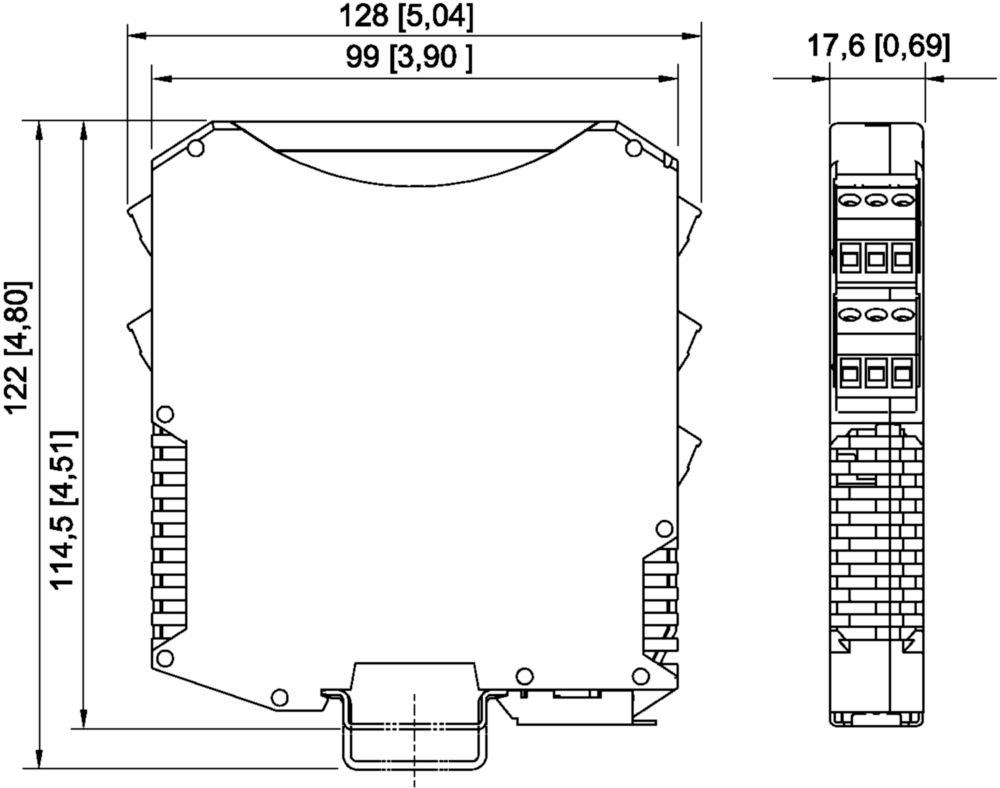

MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
