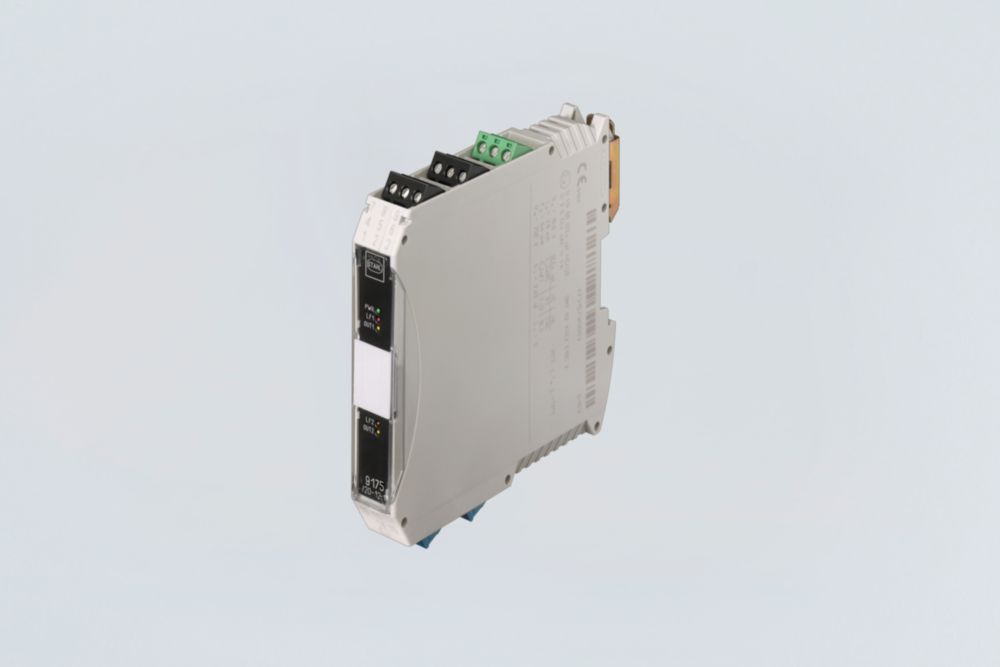

STAHL 9175/20-16-11s 160419

9175/20-16-11s · 160419 · Binary output Ex i field circuit explosion-protected Type : 9175/20-16-11s Number of channels : 2 Connection type : Screw terminal Input : In accordance with EN 61131-2 Output open-circuit voltage Ua: 25.00 V Max. output current Ia max : 35 mA Max. voltage Uo : 27,6 V Max. current Io (Ex ia) : 110 mA Max. current Io (Ex ib) : 50 mA Max. power Po : 760 mW LFD relay : Yes Voltage range auxiliary power : 18 to 31.2 V SIL : 3 Grid dimension : 17,6 mm min. ambient temperature : -20 °C max. ambient temperature : +70 °C Application range (zones) : 2 Gas explosion protection : II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc Dust explosion protection : II (1) D [Ex ia Da] IIIC For further information, see : r-stahl.com WebCode 9175A --> Warning! --> EAC Certificate not valid anymore! --> Not for use in EAC union. CCT No.: 85363010 DE Net weigth: 0,160 KG

德国 斯塔尔 STAHL
基本信息

型号: 9175/20-16-11s

订货号: 160419

暂无参考面价,可询价获取报价

Binary output Ex i field circuit explosion-protected Type : 9175/20-16-11s Number of channels : 2 Connection type : Screw terminal Input : In accordance with EN 61131-2 Output open-circuit voltage Ua: 25.00 V Max. output current Ia max : 35 mA Max. voltage Uo : 27,6 V Max. current Io (Ex ia) : 110 mA Max. current Io (Ex ib) : 50 mA Max. power Po : 760 mW LFD relay : Yes Voltage range auxiliary power : 18 to 31.2 V SIL : 3 Grid dimension : 17,6 mm min. ambient temperature : -20 °C max. ambient temperature : +70 °C Application range (zones) : 2 Gas explosion protection : II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc Dust explosion protection : II (1) D [Ex ia Da] IIIC For further information, see : r-stahl.com WebCode 9175A --> Warning! --> EAC Certificate not valid anymore! --> Not for use in EAC union. CCT No.: 85363010 DE Net weigth: 0,160 KG
  • Signaltypen: Digital Ausgang Zone Filter: Zone 2 | 3 G | Gc Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), USA (UL), Volksrepublik China (NEPSI) SIL: 3 Anzahl der Kanäle: 2
  • Signaltypen: Digital Ausgang
  • Zone Filter: Zone 2 | 3 G | Gc
  • Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), USA (UL), Volksrepublik China (NEPSI)
  • SIL: 3
  • Anzahl der Kanäle: 2
基本属性

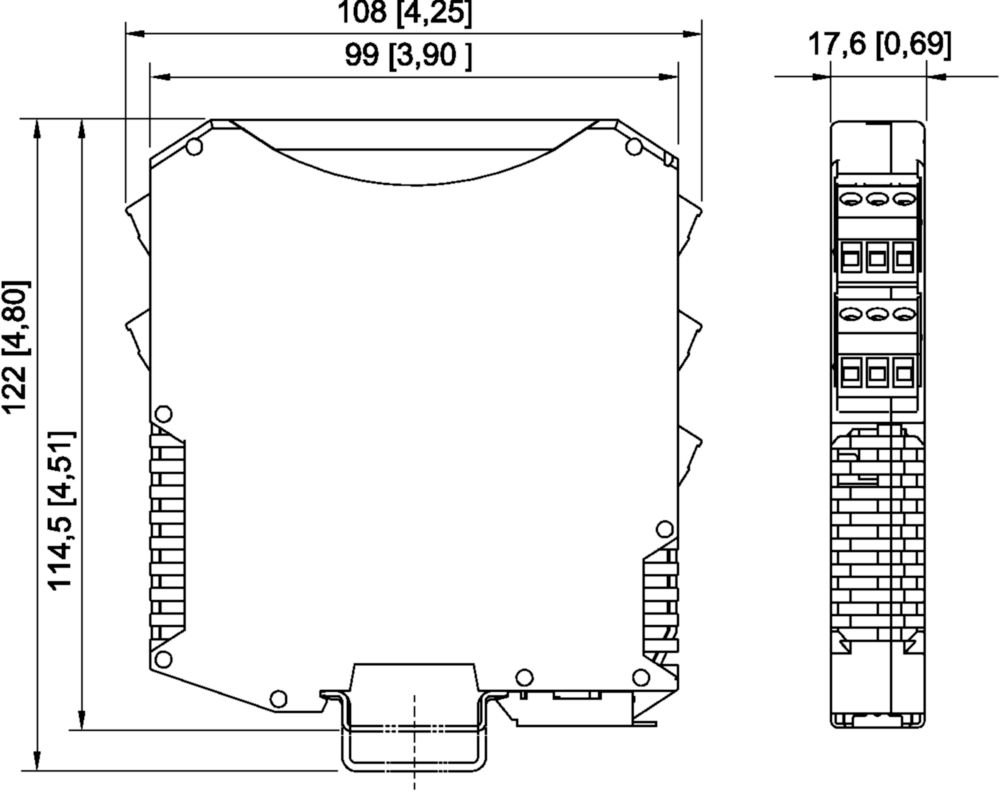

净重:0.190 KG
长度:108 mm
宽度:18 mm
高度:115 mm
ALLGEMEIN
MY R. STAHL:
9175A
Produkt-Typ:
:
:
EXPLOSIONSSCHUTZ
ATEX Bescheinigung Gas:
DMT 03 ATEX E 043 X
IECEx Bescheinigung Gas:
IECEx BVS 10.0050 X
IECEx Bescheinigung Gas:
IECEx BVS 10.0050 X
IECEx Gasexplosionsschutz:
Ex nA nC [ia Ga] IIC T4 Gc
IECEx Bescheinigung Staub:
IECEx BVS 10.0050 X
IECEx Staubexplosionsschutz:
[Ex ia Da] IIIC
ATEX Bescheinigung Gas:
DMT 03 ATEX E 043 X
ATEX Gasexplosionsschutz:
II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
ATEX Bescheinigung Staub:
DMT 03 ATEX E 043 X
ATEX Staubexplosionsschutz:
II (1) D [Ex ia Da] IIIC
Bescheinigung FMus:
FM16US0122X
Bescheinigung cFM:
FM16CA0067X
Kennzeichnung cFMus:
  • Class I, Div. 2, Groups A,B,C,D;
  • Class I, Zone 2, Group IIC
  • AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
  • Class I, Zone 0, [AEx ia]/[Ex ia] IIC
  • T4 Mounting vert. at Ta = 70°C , or horizontal Ta = 60°C
  • See Doc. 91 756 01 31 1
Bescheinigung cULus:
E81680V1S7
Kennzeichnung cULus:
  • providing intrinsically safe circuits for use in Class I,II,III, Groups A,B,C,D,E,F,G;
  • See Doc. 91 756 01 31 3
Bescheinigungen:
ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), USA (UL), Volksrepublik China (NEPSI)
Schiffszulassung:
CCS, EU RO MR (DNV)
Konformitätserklärungen:
ATEX (EUK), Volksrepublik China (CCC)
SICHERHEITSTECHNISCHE DATEN
Maximale Spannung Uo:
27,60 V
Max. Strom Io (Ex ia):
110,00 mA
Max. Strom Io (Ex ib):
50 mA
Maximale Leistung Po:
760 mW
Max. Spannung Uo parallel:
27,6 V
Max. Leistung Po parallel:
1520 mW
Max. Strom Io (Ex ia) parallel:
220 mA
Max. Strom Io (Ex ib) parallel:
100 mA
Max. zulässige äußere Kapazität Co für IIC:
0,085 μF
Max. zulässige äußere Kapazität Co für IIB:
0,667 μF
Max. zulässige äußere Induktivität Lo für IIC:
1,200 mH
Max. zulässige äußere Induktivität Lo für IIB:
9 mH
Innere Kapazität parallel:
2,2 nF
Innere Induktivität parallel:
vernachlässigbar
Innere Kapazität Ci:
1,1 nF
Innere Induktivität Li:
vernachlässigbar
Sicherheitstechnische Spannung max.:
253 V
ELEKTRISCHE DATEN
Innenwiderstand Ri:
250,00 Ω
HILFSENERGIE
Betriebsanzeige:
LED
Hilfsenergie:
24 V DC
Hilfsenergie Spannungsbereich:
18 ... 31,2 V
Restwelligkeit Spannungsbereich:
≤ 3,6 VSS
Nennstrom:
140 mA
Leistungsaufnahme:
3,40 W
Max. Verlustleistung:
2,40 W
Verpolschutz:
ja
Unterspannungsüberwachung:
ja
GALVANISCHE TRENNUNG
EINGANG
AUSGANG
UMGEBUNGSBEDINGUNGEN
MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
