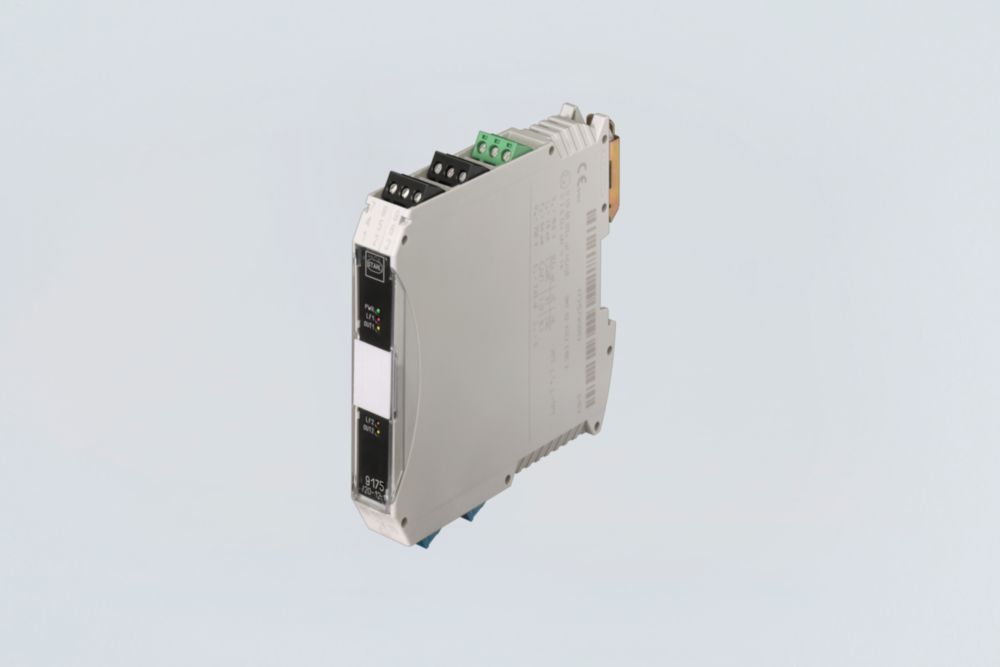

STAHL 9175/10-16-11s 160416
9175/10-16-11s · 160416 · Binary output Ex i field circuit explosion-protected Type : 9175/10-16-11s Number of channels : 1 Connection type : Screw terminal Input : In accordance with EN 61131-2 Output open-circuit voltage Ua: 25.00 V Max. output current Ia max : 35 mA Max. voltage Uo : 27,6 V Max. current Io (Ex ia) : 110 mA Max. current Io (Ex ib) : 50 mA Max. power Po : 760 mW LFD relay : Yes Voltage range auxiliary power : 18 to 31.2 V SIL : 3 Grid dimension : 17,6 mm min. ambient temperature : -20 °C max. ambient temperature : +70 °C Application range (zones) : 2 Gas explosion protection : II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc Dust explosion protection : II (1) D [Ex ia Da] IIIC For further information, see : r-stahl.com WebCode 9175A --> Warning! --> EAC Certificate not valid anymore! --> Not for use in EAC union. CCT No.: 85363010 DE Net weigth: 0,145 KG

正在准备报价入口;若无法继续,请启用 JavaScript。
1 / 2
基本信息
型号: 9175/10-16-11s
订货号: 160416
暂无参考面价,可询价获取报价
Binary output
Ex i field circuit
explosion-protected
Type : 9175/10-16-11s
Number of channels : 1
Connection type : Screw terminal
Input : In accordance with EN 61131-2
Output open-circuit voltage Ua: 25.00 V
Max. output current Ia max : 35 mA
Max. voltage Uo : 27,6 V
Max. current Io (Ex ia) : 110 mA
Max. current Io (Ex ib) : 50 mA
Max. power Po : 760 mW
LFD relay : Yes
Voltage range auxiliary power : 18 to 31.2 V
SIL : 3
Grid dimension : 17,6 mm
min. ambient temperature : -20 °C
max. ambient temperature : +70 °C
Application range (zones) : 2
Gas explosion protection : II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
Dust explosion protection : II (1) D [Ex ia Da] IIIC
For further information, see : r-stahl.com WebCode 9175A
--> Warning!
--> EAC Certificate not valid anymore!
--> Not for use in EAC union.
CCT No.: 85363010 DE
Net weigth: 0,145 KG
- Signaltypen: Digital Ausgang Zone Filter: Zone 2 | 3 G | Gc Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), USA (UL), Volksrepublik China (NEPSI) SIL: 3 Anzahl der Kanäle: 1
- Signaltypen: Digital Ausgang
- Zone Filter: Zone 2 | 3 G | Gc
- Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), USA (UL), Volksrepublik China (NEPSI)
- SIL: 3
- Anzahl der Kanäle: 1
基本属性

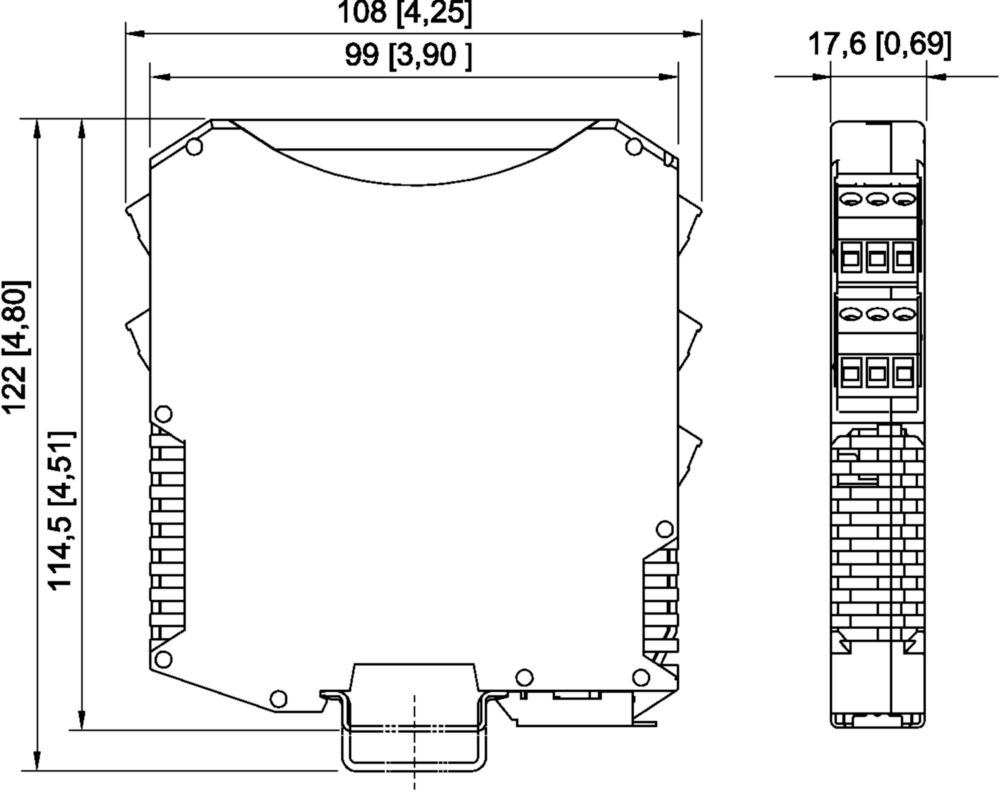

净重:0.175 KG
长度:108 mm
宽度:18 mm
高度:115 mm
ALLGEMEIN
- MY R. STAHL:
- 9175A
- :
- :
- :
EXPLOSIONSSCHUTZ
- ATEX Bescheinigung Gas:
- DMT 03 ATEX E 043 X
- IECEx Bescheinigung Gas:
- IECEx BVS 10.0050 X
- IECEx Bescheinigung Gas:
- IECEx BVS 10.0050 X
- IECEx Gasexplosionsschutz:
- Ex nA nC [ia Ga] IIC T4 Gc
- IECEx Bescheinigung Staub:
- IECEx BVS 10.0050 X
- IECEx Staubexplosionsschutz:
- [Ex ia Da] IIIC
- ATEX Bescheinigung Gas:
- DMT 03 ATEX E 043 X
- ATEX Gasexplosionsschutz:
- II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
- ATEX Bescheinigung Staub:
- DMT 03 ATEX E 043 X
- ATEX Staubexplosionsschutz:
- II (1) D [Ex ia Da] IIIC
- Bescheinigung FMus:
- FM16US0122X
- Bescheinigung cFM:
- FM16CA0067X
- Kennzeichnung cFMus:
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [AEx ia]/[Ex ia] IIC
- T4 Mounting vert. at Ta = 70°C , or horizontal Ta = 60°C
- See Doc. 91 756 01 31 1
- Bescheinigung cULus:
- E81680V1S7
- Kennzeichnung cULus:
- providing intrinsically safe circuits for use in Class I,II,III, Groups A,B,C,D,E,F,G;
- See Doc. 91 756 01 31 3
- Bescheinigungen:
- ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), USA (UL), Volksrepublik China (NEPSI)
- Schiffszulassung:
- CCS, EU RO MR (DNV)
- Konformitätserklärungen:
- ATEX (EUK), Volksrepublik China (CCC)
SICHERHEITSTECHNISCHE DATEN
- Maximale Spannung Uo:
- 27,60 V
- Max. Strom Io (Ex ia):
- 110,00 mA
- Max. Strom Io (Ex ib):
- 50 mA
- Maximale Leistung Po:
- 760 mW
- Max. zulässige äußere Kapazität Co für IIC:
- 0,085 μF
- Max. zulässige äußere Kapazität Co für IIB:
- 0,667 μF
- Max. zulässige äußere Induktivität Lo für IIC:
- 1,200 mH
- Max. zulässige äußere Induktivität Lo für IIB:
- 9 mH
- Innere Kapazität Ci:
- 1,1 nF
- Innere Induktivität Li:
- vernachlässigbar
- Sicherheitstechnische Spannung max.:
- 253 V
HILFSENERGIE
- Betriebsanzeige:
- LED
- Hilfsenergie:
- 24 V DC
- Hilfsenergie Spannungsbereich:
- 18 ... 31,2 V
- Restwelligkeit Spannungsbereich:
- ≤ 3,6 VSS
- Nennstrom:
- 80 mA
- Leistungsaufnahme:
- 1,90 W
- Max. Verlustleistung:
- 1,40 W
- Verpolschutz:
- ja
- Unterspannungsüberwachung:
- ja
GALVANISCHE TRENNUNG
- Prüfspannung gem. Norm:
- IEC EN 60079-11
- Ex i Ausgang zu Fehlermeldekontakt:
- 1,5 kV AC
- Prüfspannung gem. Norm:
- EN 50178
- Fehlermeldekontakt zu Hilfsenergie:
- 350 V AC
- Eingang zu Hilfsenergie:
- 350 V AC
- Eingang zu Eingang:
- 350 V AC
- Fehlermeldekontakt zu Eingang:
- 350 V AC
EINGANG
AUSGANG
UMGEBUNGSBEDINGUNGEN
MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
