9170/21-14-11s

基本信息
型号: 9170/21-14-11s
订货号: 203152

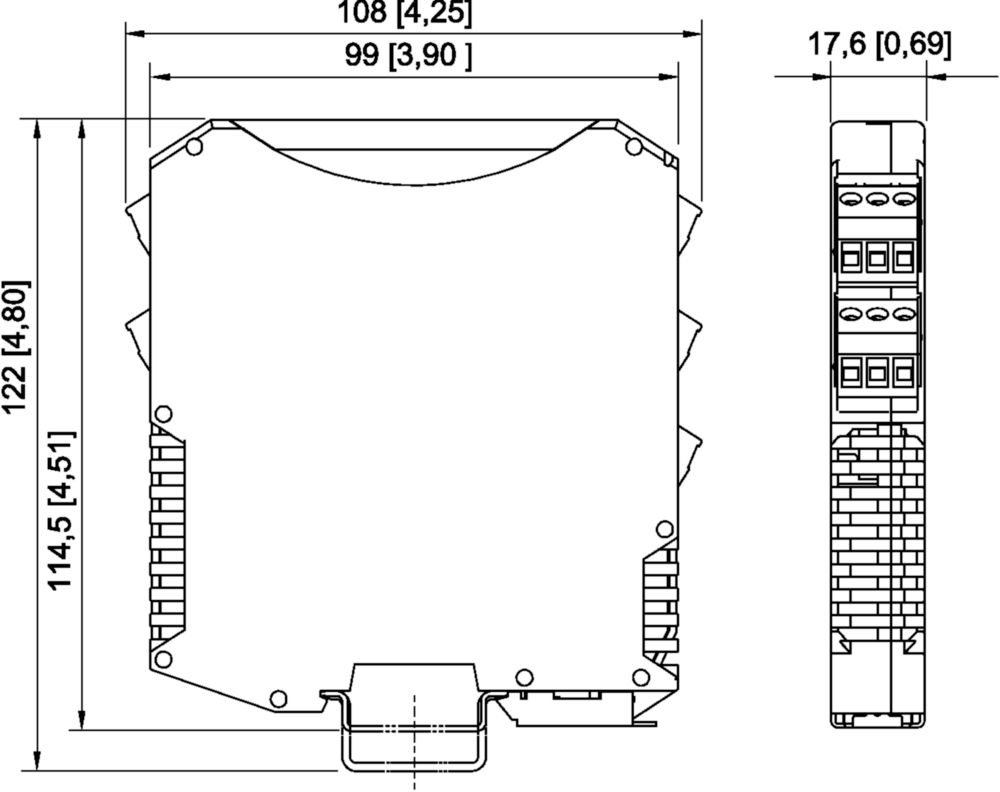

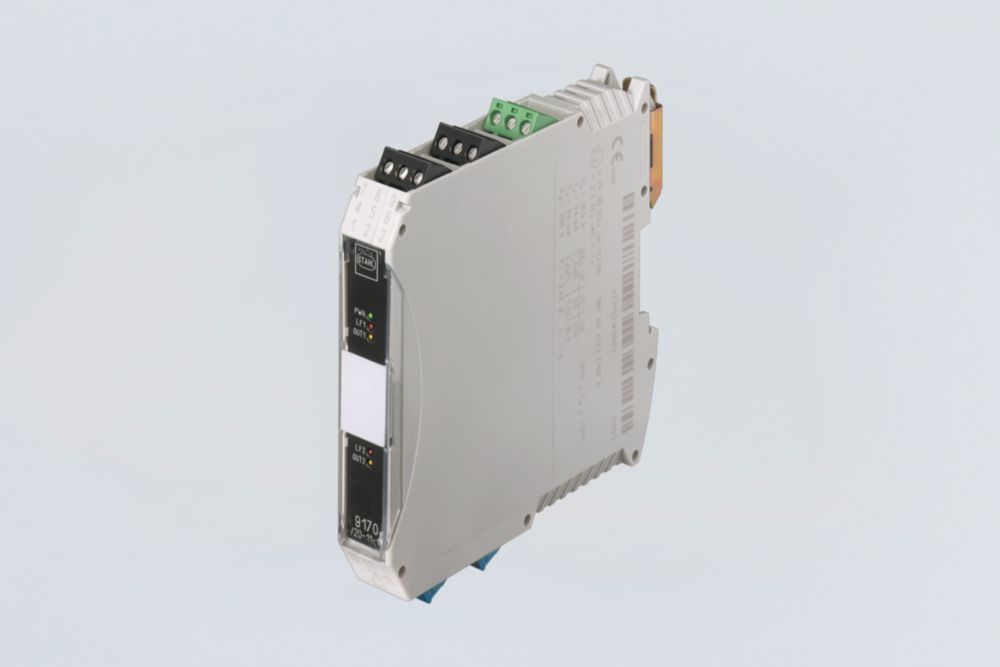

Schaltverstärker Reihe 9170
- ·Signaltypen: Digital Eingang Zone Filter: (M1) / Zone 2 | 3 G | Gc Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KGS), SIL (exida), USA (FM), Volksrepublik China (NEPSI) SIL: 2 Anzahl der Kanäle: 2
- ·Signaltypen: Digital Eingang
- ·Zone Filter: (M1) / Zone 2 | 3 G | Gc
- ·Bescheinigungen: ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KGS), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- ·SIL: 2
- ·Anzahl der Kanäle: 2
- ·
- ·
ALLGEMEIN
- MY R. STAHL:
- 9170A
- :
- :
- :
EXPLOSIONSSCHUTZ
- IECEx Bescheinigung Gas:
- IECEx BVS 09.0041 X
- IECEx Gasexplosionsschutz:
- Ex ec nC [ia Ga] IIC T4 Gc
- IECEx Bescheinigung Staub:
- IECEx BVS 09.0041 X
- IECEx Staubexplosionsschutz:
- [Ex ia Da] IIIC
- IECEx Bescheinigung Schlagwetterschutz:
- IECEx BVS 09.0041X
- IECEx Schlagwetterschutz:
- [Ex ia Ma] I
- ATEX Bescheinigung Gas:
- DMT 02 ATEX E 195 X
- ATEX Gasexplosionsschutz:
- II 3 (1) G Ex ec nC [ia Ga] IIC T4 Gc
- ATEX Bescheinigung Staub:
- DMT 02 ATEX E 195 X
- ATEX Staubexplosionsschutz:
- II (1) D [Ex ia Da] IIIC
- ATEX Bescheinigung Schlagwetterschutz:
- DMT 02 ATEX E 195 X
- ATEX Schlagwetterschutz:
- I (M1) [Ex ia Ma] I
- Bescheinigung FMus:
- FM16US0122X
- Bescheinigung cFM:
- FM16CA0067X
- Kennzeichnung cFMus:
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [AEx ia]/[Ex ia] IIC
- T4 at Ta = 70°C
- See Doc. 91 706 02 31 1
- Bescheinigungen:
- ATEX (BVS), Brasilien (ULB), IECEx (BVS), Kanada (FM), Korea (KGS), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- Schiffszulassung:
- CCS, EU RO MR (DNV)
- Konformitätserklärungen:
- ATEX (EUK), Volksrepublik China (CCC)
- Installation:
- in Zone 2, Division 2 und im sicheren Bereich
- Weitere Angaben:
- siehe jeweilige Bescheinigung und Betriebsanleitung
SICHERHEITSTECHNISCHE DATEN
- Maximale Spannung Uo:
- 9,60 V
- Maximaler Strom Io:
- 10 mA
- Maximale Leistung Po:
- 24 mW
- Max. Spannung Uo parallel:
- 9,6 V
- Max. Strom Io parallel:
- 20 mA
- Max. Leistung Po parallel:
- 48 mW
- Max. zulässige äußere Induktivität Lo für I:
- 1000 mH
- Max. zulässige äußere Kapazität Co für IIC:
- 3,600 μF
- Max. zulässige äußere Kapazität Co für IIB:
- 26 μF
- Max. zulässige äußere Induktivität Lo für IIC:
- 350 mH
- Max. zulässige äußere Induktivität Lo für IIB:
- 1000 mH
- max.zulässige äußere Kapa.IIIC:
- 26 μF
- max.zulässige äußere Indu.IIIC:
- 1000,000 mH
- Sicherheitstechnische Spannung max.:
- 253 V
HILFSENERGIE
- Hilfsenergie:
- 24 V DC
- Hilfsenergie Spannungsbereich:
- 18 ... 31,2 V
- Restwelligkeit Spannungsbereich:
- ≤ 3,6 VSS
- Nennstrom:
- 40 mA
- Max. Verlustleistung:
- 0,96 W
- Verpolschutz:
- ja
- Unterspannungsüberwachung:
- ja
- Betriebsanzeige:
- LED grün "PWR"
GALVANISCHE TRENNUNG
- Prüfspannung gem. Norm:
- EN IEC 60079-11
- Ex i Eingang zu Ausgang:
- 1,5 kV AC
- Ex i Eingang zu Hilfsenergie:
- 1,5 kV AC
- Ex i Eingang zu Fehlermeldekontakt:
- 1,5 kV AC
- Ex i Eingang zu Ex i Eingang:
- 500 V AC
- Prüfspannung gem. Norm:
- EN 50178
- Ausgang zu Hilfsenergie:
- 1,1 kV AC
- Ausgang zu Ausgang:
- 1,1 kV AC
- Fehlermeldekontakt zu Hilfsenergie:
- 350 V AC
- Fehlermeldekontakt zu Ausgang:
- 1,1 kV AC
