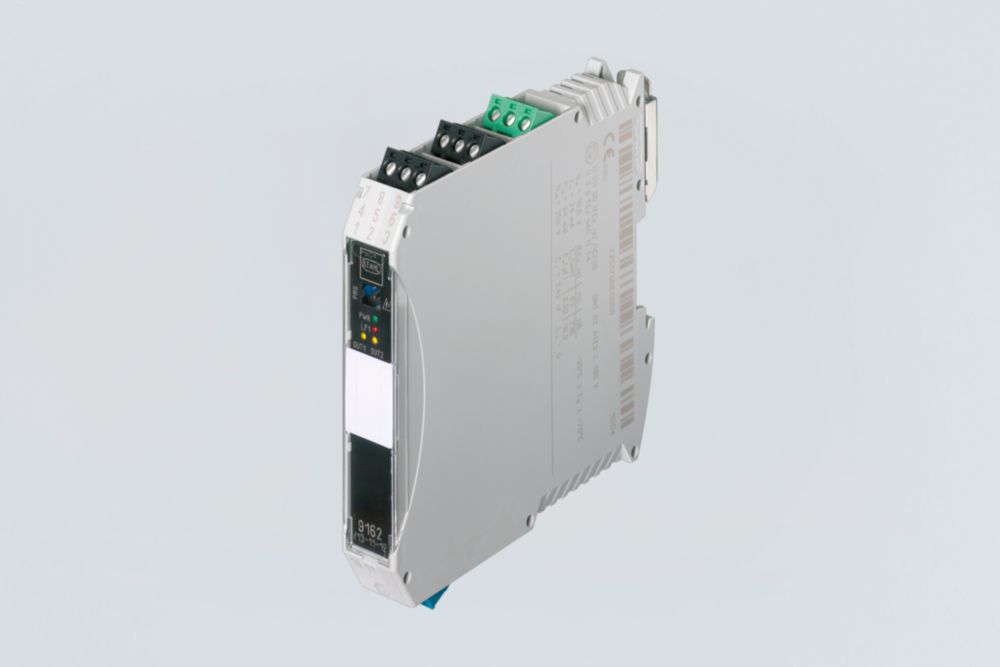

STAHL 9162/13-11-14s 238251 原厂跨境采购
9162/13-11-14s 238251Messumformerspeisegerätmit
9162/13-11-14s
基本信息
型号: 9162/13-11-14s
订货号: 238251
Messumformerspeisegerät mit Grenzwertkontakt Reihe 9162
- ·Signaltypen: Analog Eingang Zone Filter: Zone 2 | 3 G | Gc Bescheinigungen: ATEX (BVS), IECEx (BVS), Kanada (FM), SIL (exida), USA (FM), Volksrepublik China (NEPSI) Anzahl der Kanäle: 1 Rastermaß: 17,60 mm
- ·Signaltypen: Analog Eingang
- ·Zone Filter: Zone 2 | 3 G | Gc
- ·Bescheinigungen: ATEX (BVS), IECEx (BVS), Kanada (FM), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- ·Anzahl der Kanäle: 1
- ·Rastermaß: 17,60 mm
- ·
ALLGEMEIN
- MY R. STAHL：
- 9162A
- Produkt-Typ：
- ：
- ：
EXPLOSIONSSCHUTZ
- IECEx Bescheinigung Gas：
- IECEx BVS 15.0013 X
- IECEx Gasexplosionsschutz：
- Ex nA nC [ia Ga] IIC T4 Gc
- IECEx Bescheinigung Staub：
- IECEx BVS 15.0013 X
- IECEx Staubexplosionsschutz：
- [Ex ia Da] IIIC
- ATEX Bescheinigung Gas：
- BVS 15 ATEX E018 X
- ATEX Gasexplosionsschutz：
- II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
- ATEX Bescheinigung Staub：
- BVS 15 ATEX E018 X
- ATEX Staubexplosionsschutz：
- II (1) D [Ex ia Da] IIIC
- Bescheinigung FMus：
- FM16US0122X
- Bescheinigung cFM：
- FM16CA0067X
- Kennzeichnung cFMus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, nA nC Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [Ex ia] IIC
- T4 at Ta = 70°C
- See Doc. 9162 6 031 001 1
- Bescheinigungen：
- ATEX (BVS), IECEx (BVS), Kanada (FM), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- Schiffszulassung：
- CCS, EU RO MR (DNV)
- Konformitätserklärungen：
- ATEX (EUK), Volksrepublik China (CCC)
SICHERHEITSTECHNISCHE DATEN
- max.äußere Kapa.IIIC(3-Leiter)：
- 0,705
- Max. Spannung Uo (3-Leiter)：
- 27,00
- max.äußere Indu.IIIC(3-Leiter)：
- 14
- Maximale Spannung Uo：
- 27 V
- Maximaler Strom Io：
- 87,9 mA
- Max. Strom Io (3-Leiter)：
- 88,3 mA
- Max. Leistung Po (3-Leiter)：
- 574,0 mW
- Maximale Leistung Po：
- 574 mW
- Max. Strom Io Trennverstärker：
- ≈ 0 mA
- Max. Leistung Po Trennverstärker：
- ≈ 0 mW
- Max. zulässige äußere Kapazität Co für IIC：
- 0,090 μF
- Max. zulässige äußere Kapazität Co für IIB：
- 0,705 μF
- Max. zulässige äußere Induktivität Lo für IIC：
- 2,300 mH
- Max. zulässige äußere Induktivität Lo für IIB：
- 14 mH
- max.zulässige äußere Indu.IIIC：
- 14,000 mH
- Max. Spannung Ui：
- 30,0 V
- Max. Strom Ii：
- 100,0 mA
- Max. Spannung Uo Trennverstärker：
- 4,1 V
- Innere Kapazität Ci：
- vernachlässigbar
- Innere Kapazität Ci Trennverstärker：
- vernachlässigbar
- Innere Kapazität (3-Leiter)：
- vernachlässigbar
- Innere Induktivität Li Trennverstärker：
- vernachlässigbar
- Innere Induktivität (3-Leiter)：
- vernachlässigbar
- Sicherheitstechnische Spannung max.：
- 253 V
ELEKTRISCHE DATEN
- Messumformerspeisebetrieb：
- Ja
- Trennverstärkerbetrieb：
- Ja
- Kommunikationssignal：
- HART, 0,5 ... 10 kHz
- Grenzwerte Konfiguration：
- mit Hilfe von ISpac Wizard (V3.04.00 und folgende)
HILFSENERGIE
- Hilfsenergie：
- 24 V DC
- Hilfsenergie Nennspannung：
- 24 V DC
- Hilfsenergie Spannungsbereich：
- 18 ... 31,2 V
- Restwelligkeit Spannungsbereich：
- ≤ 3,6 VSS
- Nennstrom：
- 85,000 mA
- Max. Verlustleistung：
- 1,50 W
- Leistungsaufnahme：
- 2,00 W
- Verpolschutz：
- ja
- Unterspannungsüberwachung：
- ja
- Betriebsanzeige：
- LED grün "PWR"
GALVANISCHE TRENNUNG
EINGANG
AUSGANG
GERÄTESPEZIFISCHE DATEN
UMGEBUNGSBEDINGUNGEN
MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
