9162/13-11-14k 238252
9162/13-11-14k 238252基本信息
型号: 9162/13-11-14k
订货号: 238252
9162系列带限位触点的变送器电源
- 信号类型：模拟输入区域滤波器：区域2.3 G.Gc证书：ATEX（BVS）、IECEx（BVS
- 信号类型：模拟输入
- 区域滤波器：区域2Ω3 G至Gc
- 证书：ATEX（BVS）、IECEx（BVS
- 通道数量：1
- 网格尺寸：17,60 mm

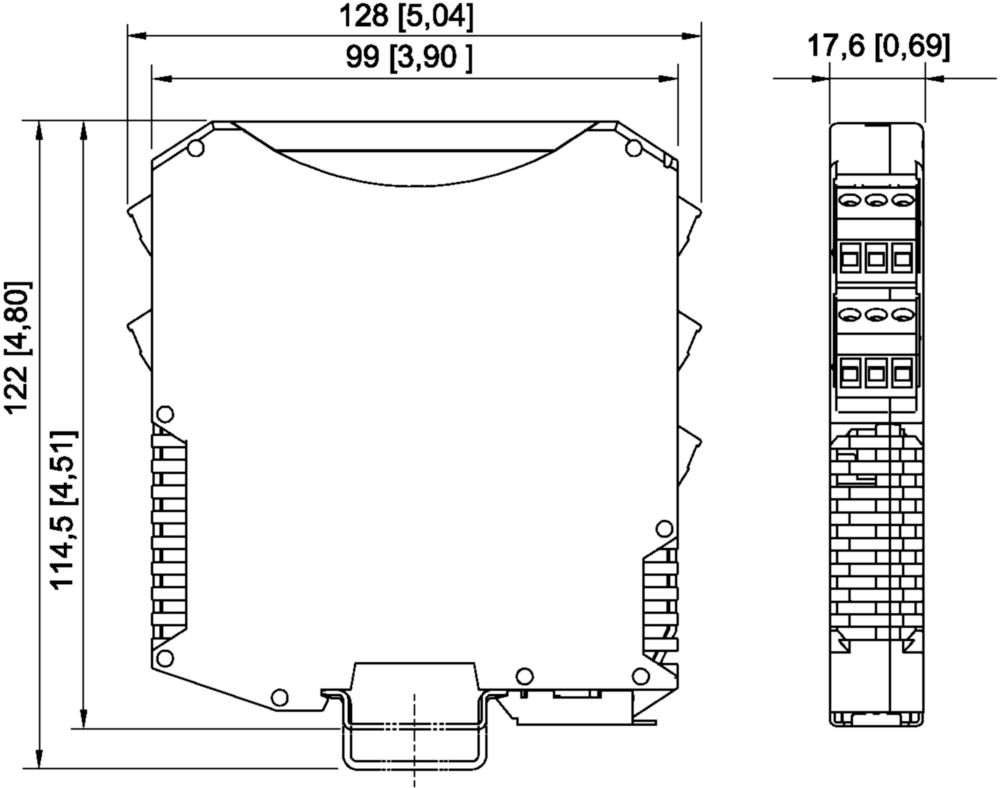

9162/13-11-14k 238252基本属性
净重：0.225 KG
长度：128 mm
宽度：18 mm
高度：115 mm
9162/13-11-14k 238252总则
- 我的钢筋：
- 9162A
- 产品类型：
- 9162/13-11-14k
- ：
- ：
9162/13-11-14k 238252防爆
- IECEx气体证书：
- IECEx BVS 15.0013 X
- IECEx气体防爆：
- Ex nA nC [ia Ga] IIC T4 Gc
- IECEx防尘证书：
- IECEx BVS 15.0013 X
- IECEx粉尘防爆：
- [Ex ia Da] IIIC
- ATEX气体证书：
- BVS 15 ATEX E018 X
- ATEX气体防爆：
- II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
- ATEX证书防尘：
- BVS 15 ATEX E018 X
- ATEX防尘防爆：
- II (1) D [Ex ia Da] IIIC
- FMus证书：
- FM16US0122X
- cFM证书：
- FM16CA0067X
- 识别cFMus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, nA nC Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [Ex ia] IIC
- T4 at Ta = 70°C
- See Doc. 9162 6 031 001 1
- 证书：
- ATEX (BVS), IECEx (BVS), Kanada (FM), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- 船只的批准：
- CCS, EU RO MR (DNV)
- 符合性声明：
- ATEX (EUK), Volksrepublik China (CCC)
9162/13-11-14k 238252安全数据
- 最大外部容量。IIIC（3导体）：
- 0,705
- 最大电压Uo（3导体）：
- 27,00
- 最大外部Indu。IIIC（3导体）：
- 14
- 最大电压Uo：
- 27 V
- 最大电流Io：
- 87,9 mA
- 最大行程Io（3导体）：
- 88,3 mA
- 最大功率Po（3导体）：
- 574,0 mW
- 最大功率Po：
- 574 mW
- 最大电流Io隔离放大器：
- ≈ 0 mA
- 最大功率Po隔离放大器：
- ≈ 0 mW
- IIC的最大允许外部容量Co：
- 0,090 μF
- IIB的最大允许外部容量Co：
- 0,705 μF
- IIC的最大允许外部电感Lo：
- 2,300 mH
- IIB的最大允许外部电感Lo：
- 14 mH
- 最大允许外部Indu。IIIC：
- 14,000 mH
- 最大电压Ui：
- 30,0 V
- 最大树Ii：
- 100,0 mA
- 隔离放大器的最大电压Uo：
- 4,1 V
- 内部容量Ci：
- vernachlässigbar
- 内电容Ci隔离放大器：
- vernachlässigbar
- 内部容量（3导体）：
- vernachlässigbar
- 内电感李隔离放大器：
- vernachlässigbar
- 内部电感（3导体）：
- vernachlässigbar
- 最大安全电压。：
- 253 V
9162/13-11-14k 238252电气数据
- 变送器馈电操作：
- Ja
- 隔离放大器操作：
- Ja
- 通信信号：
- HART, 0,5 ... 10 kHz
- 限制配置：
- mit Hilfe von ISpac Wizard (V3.04.00 und folgende)
9162/13-11-14k 238252援助能源
- 援助能源：
- 24 V DC
- 辅助能量额定电压：
- 24 V DC
- 辅助能量电压范围：
- 18 ... 31,2 V
- 残余纹波电压范围：
- ≤ 3,6 VSS
- 额定电流：
- 85,000 mA
- 最大功率损耗：
- 1,50 W
- 功耗：
- 2,00 W
- 极性反接保护：
- ja
- 欠电压监测：
- ja
- 运行指示器：
- LED grün "PWR"
