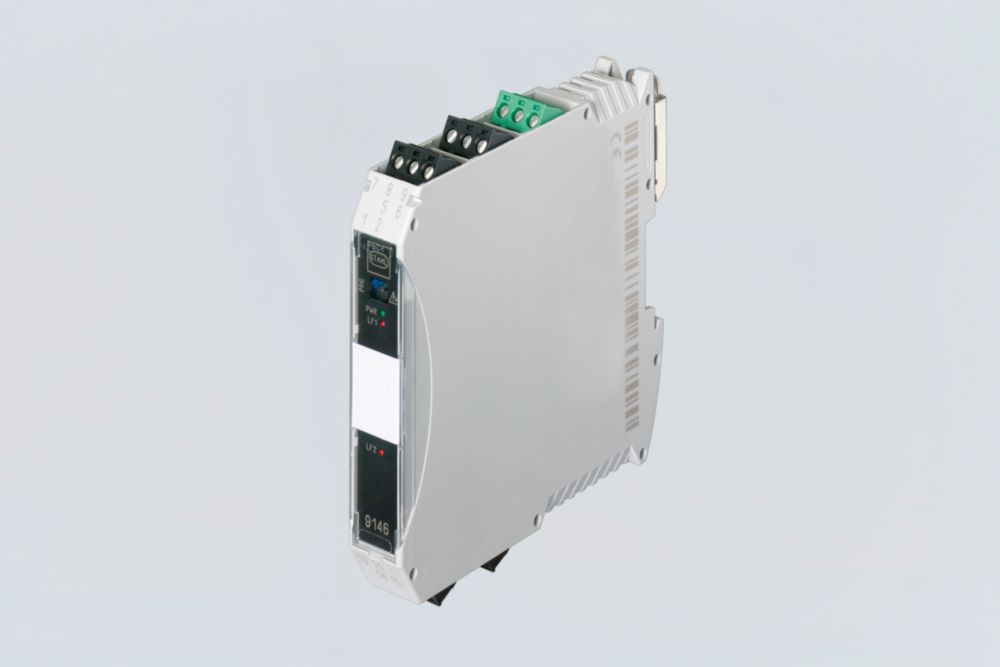

STAHL 9146/10-11-12k 159884 原厂跨境采购
9146/10-11-12k 159884FrequenzmessumformerReihe9146
9146/10-11-12k
基本信息
型号: 9146/10-11-12k
订货号: 159884
Frequenzmessumformer Reihe 9146
- ·Signaltypen: Frequenzeingang Zone Filter: (M1) / Zone 2 | 3 G | Gc Bescheinigungen: ATEX (BVS), IECEx (BVS), Indien (PESO), Kanada (FM), USA (FM) Anzahl der Kanäle: 1 Rastermaß: 17,60 mm
- ·Signaltypen: Frequenzeingang
- ·Zone Filter: (M1) / Zone 2 | 3 G | Gc
- ·Bescheinigungen: ATEX (BVS), IECEx (BVS), Indien (PESO), Kanada (FM), USA (FM)
- ·Anzahl der Kanäle: 1
- ·Rastermaß: 17,60 mm
- ·
ALLGEMEIN
- MY R. STAHL：
- 9146A
- Produkt-Typ：
- 9146/10-11-12k
- ：
- ：
EXPLOSIONSSCHUTZ
- IECEx Bescheinigung Gas：
- IECEx BVS 13.0095 X
- IECEx Gasexplosionsschutz：
- Ex ec nC [ia Ga] IIC T4 Gc
- IECEx Bescheinigung Staub：
- IECEx BVS 13.0095 X
- IECEx Staubexplosionsschutz：
- [Ex ia Da] IIIC
- IECEx Bescheinigung Schlagwetterschutz：
- IECEx BVS 13.0095 X
- IECEx Schlagwetterschutz：
- [Ex ia Ma] I
- ATEX Bescheinigung Gas：
- BVS 05 ATEX E 0171 X
- ATEX Gasexplosionsschutz：
- II 3 (1) G Ex ec nC [ia Ga] IIC T4 Gc
- ATEX Bescheinigung Staub：
- BVS 05 ATEX E 0171 X
- ATEX Staubexplosionsschutz：
- II (1) D [Ex ia Da] IIIC
- ATEX Bescheinigung Schlagwetterschutz：
- BVS 05 ATEX E 0171 X
- ATEX Schlagwetterschutz：
- I (M1) [Ex ia Ma] I
- Bescheinigung FMus：
- FM16US0122X
- Bescheinigung cFM：
- FM16CA0067X
- Kennzeichnung cFMus：
- Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, AEx/Ex nA nC Group IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, [AEx ia]/[Ex ia] IIC
- T4 at Ta = 70°C
- See Doc. 9146 6 031 001 1
- Bescheinigungen：
- ATEX (BVS), IECEx (BVS), Indien (PESO), Kanada (FM), USA (FM)
- Schiffszulassung：
- CCS, EU RO MR (DNV)
- Konformitätserklärungen：
- ATEX (EUK)
SICHERHEITSTECHNISCHE DATEN
- Maximale Spannung Uo：
- 10,50 V
- Maximaler Strom Io：
- 23,4 mA
- Maximale Leistung Po：
- 61,400 mW
- Max. zulässige äußere Kapazität Co für I：
- 95,000 μF
- Max. zulässige äußere Kapazität Co für IIC：
- 2,410 μF
- Max. zulässige äußere Kapazität Co für IIB：
- 16,800 μF
- Max. zulässige äußere Kapazität Co für IIA：
- 75,000 μF
- Max. zulässige äußere Induktivität Lo für IIC：
- 63 mH
- Max. zulässige äußere Induktivität Lo für IIB：
- 230 mH
- Max. zulässige äußere Induktivität Lo für IIA：
- 450,000 mH
- max.zulässige äußere Kapa.IIIC：
- 16,800 μF
- max.zulässige äußere Indu.IIIC：
- 230,000 mH
- Innere Kapazität Ci：
- vernachlässigbar
- Sicherheitstechnische Spannung max.：
- 253 V
ELEKTRISCHE DATEN
- Parametrierung：
- mit Parametrierset 9199/20-02
GALVANISCHE TRENNUNG
- Prüfspannung gem. Norm：
- IEC EN 60079-11
- Ex i Eingang zu Ausgang：
- 1,5 kV AC
- Ex i Eingang zu Hilfsenergie：
- 1,5 kV AC
- Ex i Eingang zu Fehlermeldekontakt：
- 1,5 kV AC
- Ex i Eingang zu Parametrierschnittstelle：
- 1,5 kV AC
- Prüfspannung gem. Norm：
- EN 50178
- Ausgang zu Hilfsenergie：
- 350 V AC
- Ausgang zu Ausgang：
- 350 V AC
- Ausgang zu Parametrierschnittstelle：
- 350 V AC
- Fehlermeldekontakt zu Hilfsenergie：
- 350 V AC
- Fehlermeldekontakt zu Ausgang：
- 350 V AC
EINGANG
AUSGANG
UMGEBUNGSBEDINGUNGEN
MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
