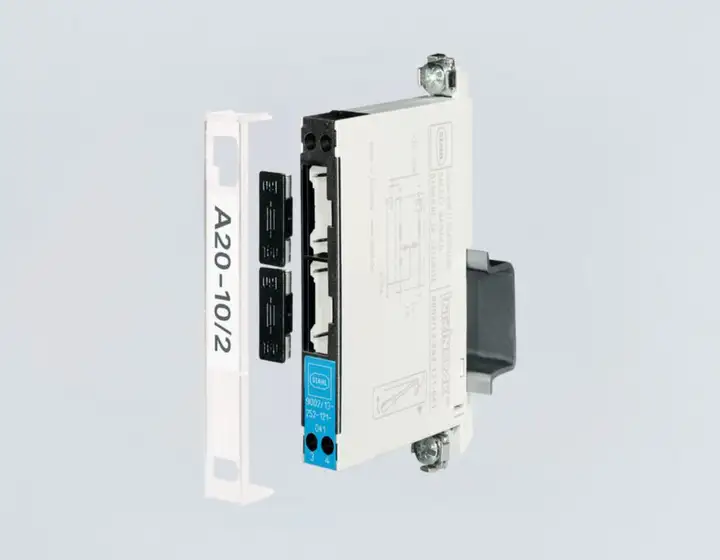

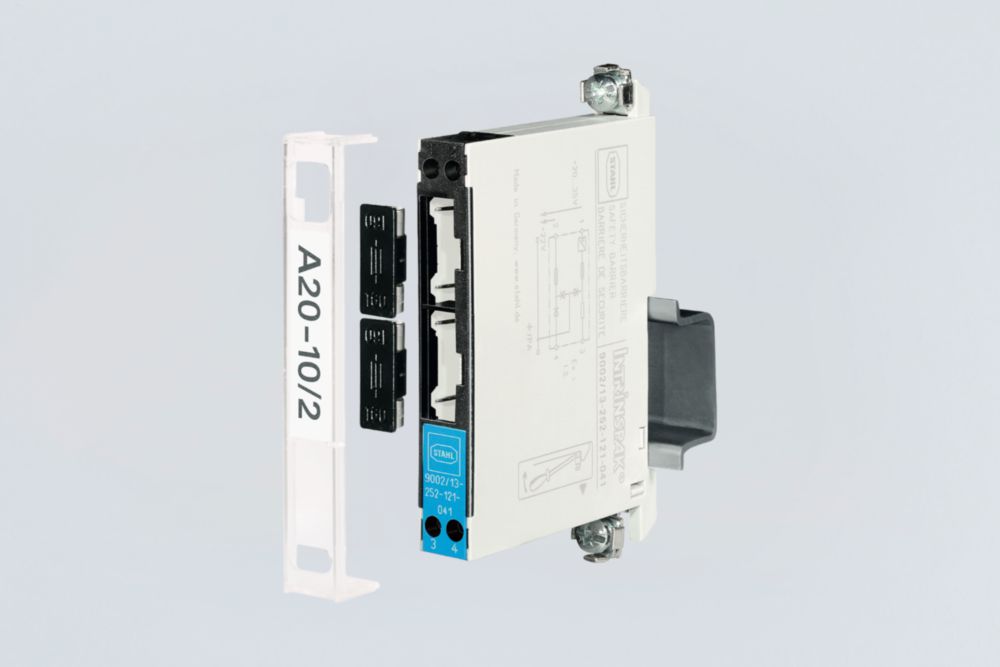

STAHL 9002/77-280-094-001 158877
9002/77-280-094-001 158877
9002/77-280-094-001
基本信息
型号: 9002/77-280-094-001
订货号: 158877
Zwei-Kanal-Sicherheitsbarrieren Reihe 9002
- ·Class 1 Division / Zone: Division 2 / Zone 2 Besondere Eignung für: Beschleunigungssensor Einsatzbereich (Zonen): 2 Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22 Maximale Spannung Uo: 28 V Maximaler Strom I: 94 mA
- ·Class 1 Division / Zone: Division 2 / Zone 2
- ·Besondere Eignung für: Beschleunigungssensor
- ·Einsatzbereich (Zonen): 2
- ·Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22
- ·Maximale Spannung Uo: 28 V
- ·Maximaler Strom I: 94 mA
- ·
- ·
ALLGEMEIN
- MY R. STAHL：
- 9002A
- Produktvariante：
- Reihe 9002/77, Sternbarriere / Sternbarriere
- ：
- ：
- ：
- ：
EXPLOSIONSSCHUTZ
- Kennzeichnung FMus：
- NONINCENDIVE FOR, Class I, Div. 2, Groups A,B,C,D; T4;
- Class I, Zone 2, Group IIC T4
- IS connections for Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, Groups IIC/IIB
- Hazardous location when inst. per doc. 90 026 11 31 1
- IECEx Bescheinigung Gas：
- IECEx PTB 08.0057X
- IECEx Gasexplosionsschutz：
- Ex ec [ia Ga] IIC T4 Gc
- IECEx Bescheinigung Staub：
- IECEx PTB 08.0057X
- IECEx Staubexplosionsschutz：
- [Ex ia Da] IIIC
- ATEX Bescheinigung Gas：
- PTB 01 ATEX 2053 X
- ATEX Gasexplosionsschutz：
- II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
- ATEX Bescheinigung Staub：
- PTB 01 ATEX 2053 X
- ATEX Staubexplosionsschutz：
- II (1) D [Ex ia Da] IIIC
- Bescheinigung FMus：
- 3010778
- Bescheinigung ULus：
- E81680V1S3
- Kennzeichnung ULus：
- For use in Hazardous location, Class I, Div. 2, Groups A,B,C,D; T4
- Providing IS circuits for
- Class I,II,III, GROUPS A,B,C,D,E,F,G;
- per doc. 90 026 11 31 3
- Bescheinigung cCSA：
- 1284580
- Kennzeichnung cCSA：
- Associated equipment [Ex ia], Class I, Div. 2, Groups A,B,C,D;
- Provides IS circuits for Class I,II,III,
- Class I, Zone 0, Groups IIC/IIB
- For applicable grps per inst. doc. 90 016 11 31 2
- Inmetro Bescheinigung Gas：
- UL-BR 12.0354
- Inmetro Bescheinigung Staub：
- UL-BR 12.0354
- Konformitätserklärungen：
- ATEX (EUK), Volksrepublik China (CCC)
- Installation：
- in Zone 2, Division 2 und im sicheren Bereich
- Weitere Angaben：
- siehe jeweilige Bescheinigung und Betriebsanleitung
SICHERHEITSTECHNISCHE DATEN
- Maximale Spannung Uo：
- 28 V
- Maximaler Strom Io：
- 94 mA
- Maximale Leistung Po：
- 330 mW
- Max. zulässige äußere Kapazität Co für IIC：
- 0,083 μF
- Max. zulässige äußere Kapazität Co für IIB：
- 0,650 μF
- Max. zulässige äußere Induktivität Lo für IIC：
- 10,100 mH
- Max. zulässige äußere Induktivität Lo für IIB：
- 30 mH
ELEKTRISCHE DATEN
- Maximaler Widerstand Rmax：
- 731 Ω
- Minimaler Widerstand Rmin：
- 657 Ω
- Potential Kanal 1：
- Sternbarriere (positiv)
- Potential Kanal 2：
- Sternbarriere (negativ)
- Übertragungsfrequenz Kanal 1：
- ≤ 50 kHz
- Spannungsart：
- AC/DC
- Leckstrom Ileck bei UN：
- ≤ 2 µA
HILFSENERGIE
- Versorgung：
- geregelt
AUSGANG
UMGEBUNGSBEDINGUNGEN

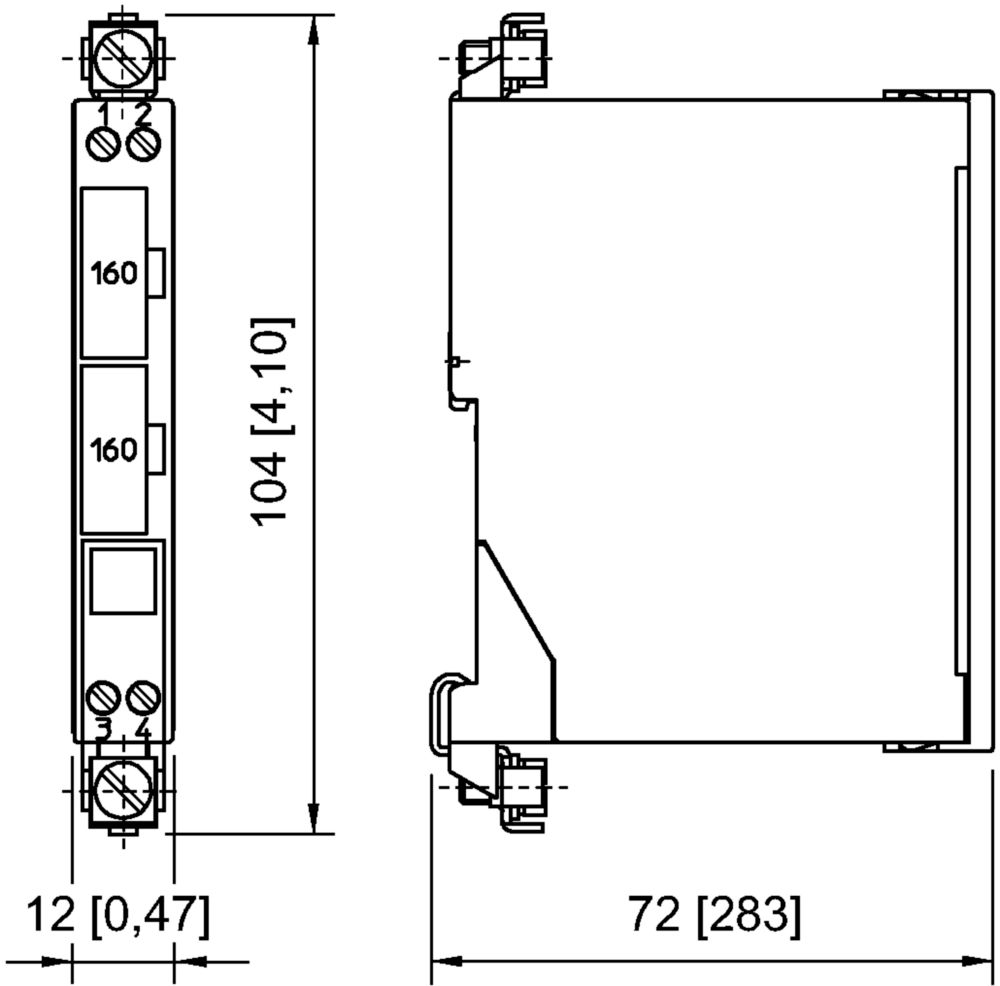

MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
