9002/77-093-040-001 158905
9002/77-093-040-001 158905基本信息
型号: 9002/77-093-040-001
订货号: 158905

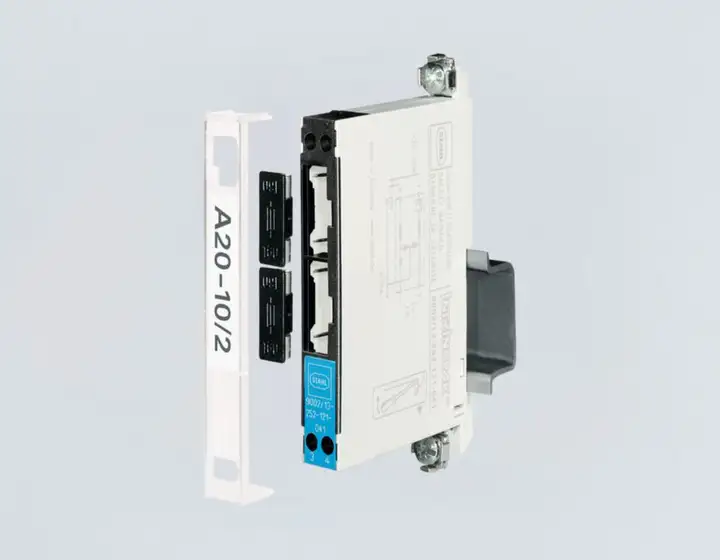

双通道安全栅系列9002
- 1级分区：2级。2区特别适用于：热电偶、应变仪信号等电压源应用区域：2 Ex接口区：0、1、2、20、21、22最大电压Uo:9.30 V最大电流I:20 mA
- 一级分区：二分区。二区
- 特别适用于：电压源，如热电偶、应变仪信号
- 应用区域（分区）：2
- Ex接口区：0、1、2、20、21、22
- 最大电压Uo:9.30 V
- 最大电流I:20 mA
9002/77-093-040-001 158905基本属性
净重：0.110 KG
长度：12 mm
宽度：103 mm
9002/77-093-040-001 158905总则
- 我的钢筋：
- 9002A
- 产品变体：
- Reihe 9002/77, Sternbarriere / Sternbarriere
- ：
- ：
- ：
- ：
- ：
9002/77-093-040-001 158905防爆
- 标记FMus：
- NONINCENDIVE FOR, Class I, Div. 2, Groups A,B,C,D; T4;
- Class I, Zone 2, Group IIC T4
- IS connections for Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, Groups IIC/IIB
- Hazardous location when inst. per doc. 90 026 11 31 1
- ATEX气体证书：
- PTB 01 ATEX 2053 X
- IECEx气体证书：
- IECEx PTB 08.0057X
- IECEx气体证书：
- IECEx PTB 08.0057X
- IECEx气体防爆：
- Ex ec [ia Ga] IIC T4 Gc
- IECEx防尘证书：
- IECEx PTB 08.0057X
- IECEx粉尘防爆：
- [Ex ia Da] IIIC
- ATEX气体证书：
- PTB 01 ATEX 2053 X
- ATEX气体防爆：
- II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
- ATEX证书防尘：
- PTB 01 ATEX 2053 X
- ATEX防尘防爆：
- II (1) D [Ex ia Da] IIIC
- FMus证书：
- 3010778
- ULus证书：
- E81680V1S3
- ULus标记：
- For use in Hazardous location, Class I, Div. 2, Groups A,B,C,D; T4
- Providing IS circuits for
- Class I,II,III, GROUPS A,B,C,D,E,F,G;
- per doc. 90 026 11 31 3
- cCSA证书：
- 1284580
- cCSA标签：
- Associated equipment [Ex ia], Class I, Div. 2, Groups A,B,C,D;
- Provides IS circuits for Class I,II,III,
- Class I, Zone 0, Groups IIC/IIB
- For applicable grps per inst. doc. 90 016 11 31 2
- Inmetro天然气证书：
- UL-BR 12.0354
- Inmetro证书灰尘：
- UL-BR 12.0354
- 符合性声明：
- ATEX (EUK), Volksrepublik China (CCC)
- 安装：
- in Zone 2, Division 2 und im sicheren Bereich
- 其他信息：
- siehe jeweilige Bescheinigung und Betriebsanleitung
9002/77-093-040-001 158905安全数据
- 最大电压Uo：
- 9,30 V
- 最大电流Io：
- 20 mA
- 最大功率Po：
- 50 mW
- IIC的最大允许外部容量Co：
- 4,100 μF
- IIB的最大允许外部容量Co：
- 31 μF
- IIC的最大允许外部电感Lo：
- 90 mH
- IIB的最大允许外部电感Lo：
- 330 mH
9002/77-093-040-001 158905电气数据
- 最大电阻Rmax：
- 546 Ω
- 最小电阻Rmin：
- 492 Ω
- 潜在渠道1：
- Sternbarriere (positiv)
- 潜在渠道2：
- Sternbarriere (negativ)
- 传输频率信道1：
- ≤ 50 kHz
- 电压类型：
- AC/DC
- UN处的Ileck泄漏电流：
- ≤ 2 µA
9002/77-093-040-001 158905援助能源
- 供给：
- geregelt
9002/77-093-040-001 158905输出
9002/77-093-040-001 158905机械数据
9002/77-093-040-001 158905组装和安装
9002/77-093-040-001 158905商业数据
