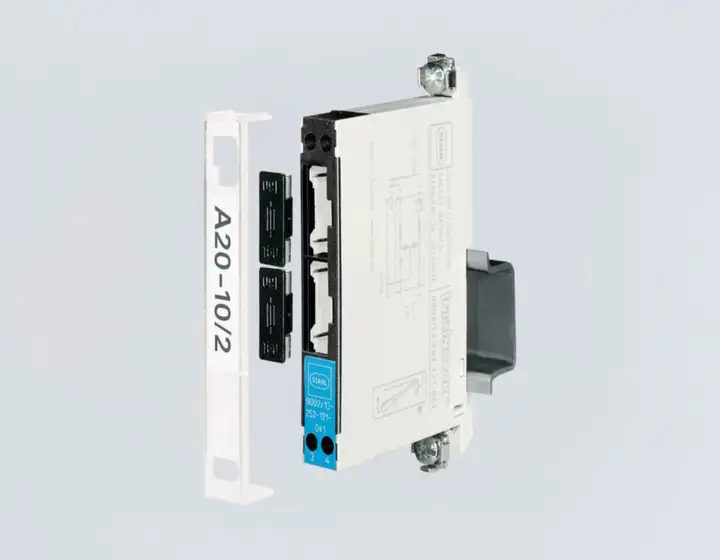

STAHL 9002/13-199-225-001 158921
9002/13-199-225-001 158921
9002/13-199-225-001
基本信息
型号: 9002/13-199-225-001
订货号: 158921
Zwei-Kanal-Sicherheitsbarrieren Reihe 9002
- ·Class 1 Division / Zone: Division 2 / Zone 2 Besondere Eignung für: Magnetventile, Hupen, Signalleuchten, I/P-Wandler, DMS Versorgung Einsatzbereich (Zonen): 2 Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22 Maximale Spannung U: 19,90 V
- ·Class 1 Division / Zone: Division 2 / Zone 2
- ·Besondere Eignung für: Magnetventile, Hupen, Signalleuchten, I/P-Wandler, DMS Versorgung
- ·Einsatzbereich (Zonen): 2
- ·Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22
- ·Maximale Spannung U: 19,90 V
- ·
- ·
- ·
ALLGEMEIN
- MY R. STAHL：
- 9002A
- Produktvariante：
- Reihe 9002/13, Sicherheitsbarriere Potenzial: positiv / Auswertebarriere Potenzial: positiv
- ：
- ：
- ：
- ：
EXPLOSIONSSCHUTZ
- Kennzeichnung FMus：
- NONINCENDIVE FOR, Class I, Div. 2, Groups A,B,C,D; T4;
- Class I, Zone 2, Group IIC T4
- IS connections for Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- Class I, Zone 0, Groups IIC/IIB
- Hazardous location when inst. per doc. 90 026 11 31 1
- IECEx Bescheinigung Gas：
- IECEx PTB 08.0057X
- IECEx Gasexplosionsschutz：
- Ex ec [ia Ga] IIC T4 Gc
- IECEx Bescheinigung Staub：
- IECEx PTB 08.0057X
- IECEx Staubexplosionsschutz：
- [Ex ia Da] IIIC
- ATEX Bescheinigung Gas：
- PTB 01 ATEX 2053 X
- ATEX Gasexplosionsschutz：
- II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
- ATEX Bescheinigung Staub：
- PTB 01 ATEX 2053 X
- ATEX Staubexplosionsschutz：
- II (1) D [Ex ia Da] IIIC
- Bescheinigung FMus：
- 3010778
- Bescheinigung ULus：
- E81680V1S3
- Kennzeichnung ULus：
- For use in Hazardous location, Class I, Div. 2, Groups A,B,C,D; T4
- Providing IS circuits for
- Class I,II,III, GROUPS A,B,C,D,E,F,G;
- per doc. 90 026 11 31 3
- Bescheinigung cCSA：
- 1284580
- Kennzeichnung cCSA：
- Associated equipment [Ex ia], Class I, Div. 2, Groups A,B,C,D;
- Provides IS circuits for Class I,II,III,
- Class I, Zone 0, Groups IIC/IIB
- For applicable grps per inst. doc. 90 016 11 31 2
- Inmetro Bescheinigung Gas：
- UL-BR 12.0354
- Inmetro Bescheinigung Staub：
- UL-BR 12.0354
- Konformitätserklärungen：
- ATEX (EUK), Volksrepublik China (CCC)
- Installation：
- in Zone 2, Division 2 und im sicheren Bereich
- Weitere Angaben：
- siehe jeweilige Bescheinigung und Betriebsanleitung
SICHERHEITSTECHNISCHE DATEN
- Maximale Spannung Uo：
- 19,90 V
- Maximaler Strom Io：
- 222 mA
- Maximale Leistung Po：
- 1100 mW
- Max. zulässige äußere Kapazität Co für IIC：
- 0,223 μF
- Max. zulässige äußere Kapazität Co für IIB：
- 1,420 μF
- Max. zulässige äußere Induktivität Lo für IIC：
- 0,390 mH
- Max. zulässige äußere Induktivität Lo für IIB：
- 3,180 mH
ELEKTRISCHE DATEN
- Maximaler Widerstand Rmax：
- 109 Ω
- Minimaler Widerstand Rmin：
- 96 Ω
- Max. Ausgangsstrom Imax：
- 148 mA
- Potential Kanal 1：
- Positiv
- Potential Kanal 2：
- Positiv mit Diode
- Übertragungsfrequenz Kanal 1：
- ≤ 100 kHz
- Kanal 2 Zus. Spannungsabfall：
- 2,00 V
- Spannungsart：
- DC
- Leckstrom Ileck bei UN：
- ≤ 2 µA
- Kanal 2 Leckstrom Ileck bei Un：
- ≤ 10 µA
HILFSENERGIE
- Versorgung：
- geregelt
AUSGANG
UMGEBUNGSBEDINGUNGEN
MECHANISCHE DATEN
MONTAGE / INSTALLATION
KAUFMÄNNISCHE DATEN
