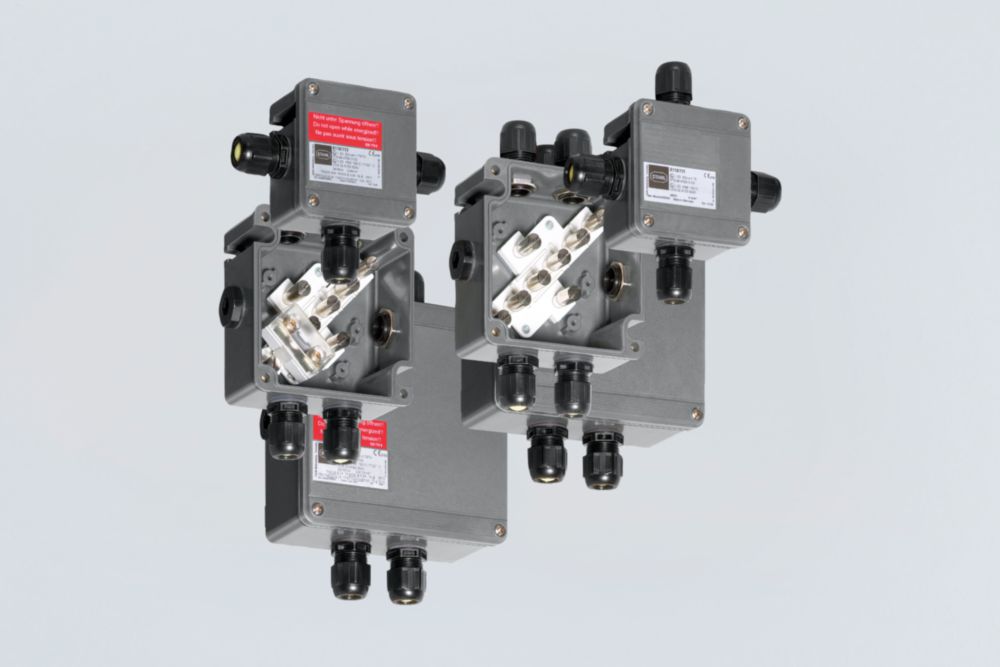

STAHL 8118/111-503 133248 原厂跨境采购
8118/111-503 133248AbzweigdosenReihe8118
8118/111-503
基本信息
型号: 8118/111-503
订货号: 133248
Abzweigdosen Reihe 8118
- ·Umgebungstemperatur max.: +40 °C Umgebungstemperatur min.: -60 °C Bescheinigungen: ATEX (PTB), Brasilien (ULB), IECEx (PTB), Indien (PESO), Korea (KTL), Volksrepublik China (NEPSI) Einführung 1: 3 x 8161/7-M20-1304-LT (lose beigelegt)
- ·Umgebungstemperatur max.: +40 °C
- ·Umgebungstemperatur min.: -60 °C
- ·Bescheinigungen: ATEX (PTB), Brasilien (ULB), IECEx (PTB), Indien (PESO), Korea (KTL), Volksrepublik China (NEPSI)
- ·Einführung 1: 3 x 8161/7-M20-1304-LT (lose beigelegt)
- ·
- ·
ALLGEMEIN
- MY R. STAHL：
- 8118A
- Produkt-Typ：
- 8118/111-503
- ：
- ：
EXPLOSIONSSCHUTZ
- Geltungsbereich：
- Europäische Union (ATEX), IECEx
- IECEx Bescheinigung Gas：
- IECEx PTB 06.0026
- IECEx Gasexplosionsschutz：
- Ex eb IIC T6 / T5 Gb
- IECEx Bescheinigung Staub：
- IECEx PTB 06.0026
- IECEx Staubexplosionsschutz：
- Ex tb IIIC T80 °C / T95 °C Db
- ATEX Bescheinigung Gas：
- PTB 99 ATEX 3103
- ATEX Gasexplosionsschutz：
- II 2 G Ex eb IIC T6 / T5 Gb
- ATEX Bescheinigung Staub：
- PTB 99 ATEX 3103
- ATEX Staubexplosionsschutz：
- II 2 D Ex tb IIIC T80 °C / T95 °C Db
- Bescheinigungen：
- ATEX (PTB), Brasilien (ULB), IECEx (PTB), Indien (PESO), Korea (KTL), Volksrepublik China (NEPSI)
- Konformitätserklärungen：
- ATEX (EUK), Volksrepublik China (CCC)
- Explosionsschutz Hinweis：
- Produktkennzeichnung siehe Geltungsbereich.
ELEKTRISCHE DATEN
- BemessungsbetriebsspannungAC：
- 550 V
- BemessungsbetriebsspannungAC：
- 0 ... 550 V
- Zulässiger Bemessungsbetriebsstrom bei 5 belasteten Klemmen：
- bei Leiterquerschnitt 1,5 mm²: 13 A
- bei Leiterquerschnitt 2,5 mm²: 18 A
- bei Leiterquerschnitt 4 mm²: 24 A
- Zulässiger Bemessungsbetriebsstrom bei 4 belasteten Klemmen：
- bei Leiterquerschnitt 1,5 mm²: 15 A
- bei Leiterquerschnitt 2,5 mm²: 19 A
- bei Leiterquerschnitt 4 mm²: 25 A
- Zulässiger Bemessungsbetriebsstrom bei ≤ 3 belasteten Klemmen：
- bei Leiterquerschnitt 1,5 mm²: 16 A
- bei Leiterquerschnitt 2,5 mm²: 20 A
- bei Leiterquerschnitt 4 mm²: 25 A
UMGEBUNGSBEDINGUNGEN
- Umgebungstemperatur：
- -60 °C ... +40 °C (T6)
- -60 °C ... +55 °C (T5)
- Umgebungstemperatur：
- -76°F ... +104°F (T6)
- -76°F ... +131°F (T5)
MECHANISCHE DATEN
- Schutzart IP (IEC 60529)：
- IP66
- Gehäusematerial：
- Polyesterharz, glasfaserverstärkt
- Gehäuse Farbe：
- dunkelgrau
- Entflammbarkeit gemäß：
- IEC/EN 60695
- UL 94
- ASTM D635
- Silikonfrei：
- Nein
- Zulässige Anzahl Leiter pro Klemmstelle, eindrähtig：
- Mantelklemme M7 x 0,75
- Leiterquerschnitt 1,5 mm²: Anzahl Leiter min. 2, max. 4
- Leiterquerschnitt 2,5 mm²: Anzahl Leiter min. 2, max. 2
- Zulässige Anzahl Leiter pro Klemmstelle, feindrähtig vorbereitet, Aderendhülse aufgecrimpt：
- Mantelklemme M7 x 0,75
- Leiterquerschnitt 1,5 mm²: Anzahl Leiter min. 2, max. 3
- Leiterquerschnitt 2,5 mm²: Anzahl Leiter min. 2, max. 2
- Zulässige Anzahl Leiter pro Klemmstelle, feindrähtig unvorbereitet：
- Mantelklemme M7 x 0,75
- Leiterquerschnitt 1,5 mm²: Anzahl Leiter min. 2, max. 3
- Leiterquerschnitt 2,5 mm²: Anzahl Leiter min. 2, max. 2
- Zulässige Anzahl Leiter pro Klemmstelle Hinweis：
- Alle Leiter einer Klemme müssen gleiche Querschnitte und gleiches Material aufweisen.
- Deckel：
- Schraubdeckel
- Deckelbefestigung：
- M4 Edelstahlschrauben, mit unverlierbaren Schrauben
- Breite Zoll：
- 3,350 in
- Höhe：
- 85 mm
- Höhe Zoll：
- 3,3500 in
- Tiefe：
- 55 mm
- Tiefe Zoll：
- 2,170 in
- Verpackungseinheit：
- 1
- Gewicht：
- 300 g
- Gewicht：
- 0.66 lb
