WTB26I-24161120A00 1218667
WTB26I-24161120A00 1218667基本信息
型号: WTB26I-24161120A00
订货号: 1218667
参考面价： 232.00 EUR
WTB26I-24161120A00 1218667基本属性
净重：0.100 KG
毛重：0.100 KG
长度：61 mm
宽度：48 mm
高度：101 mm
WTB26I-24161120A00 1218667特征
- 工作原理：
- Reflexions-Lichttaster
- 功能原理细节：
- Hintergrundausblendung
- 切换距离：
- 最小切换距离。：
- 30 mm
- 最大切换距离。：
- 2.000 mm

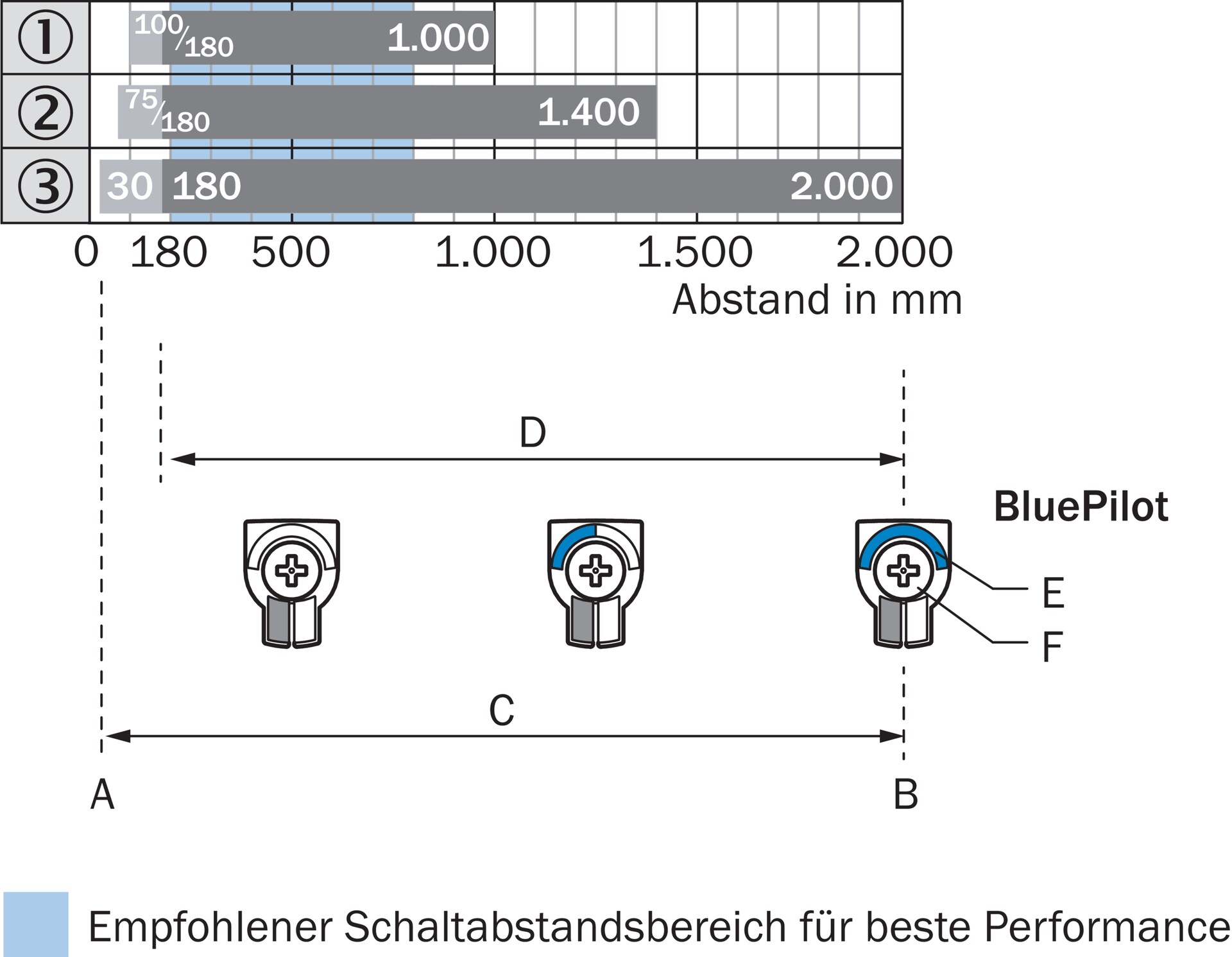

- 设置背景抑制的范围阈值：
- 180 mm ... 2.000 mm
- 引用对象：
- Objekt mit 90 % Remissionsgrad (entspricht Standardweiß nach DIN 5033)

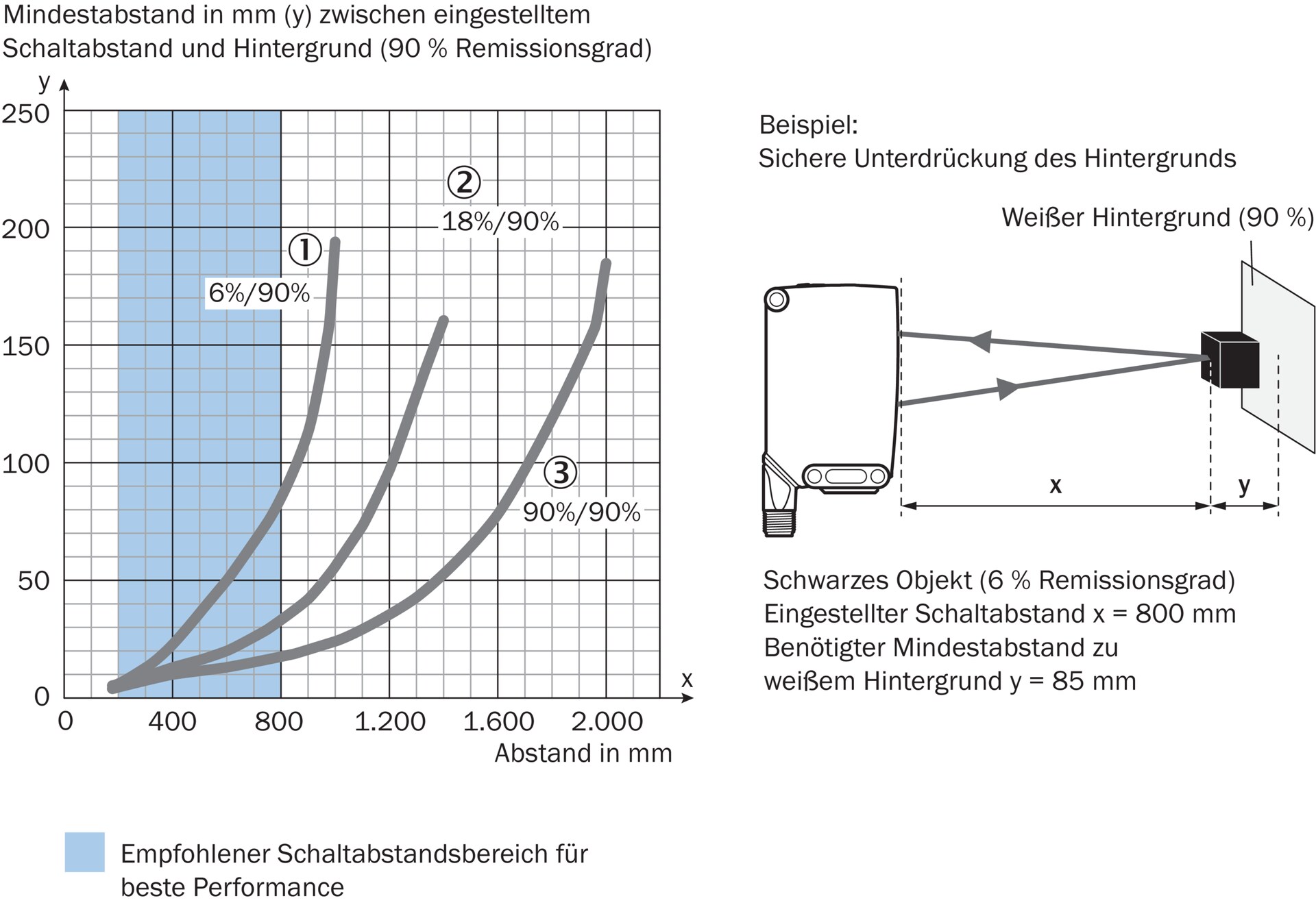

- 设置切换距离与背景之间的最小距离（黑色6%/白色90%）：
- 85 mm, bei 800 mm Abstand
- 建议的切换距离范围可获得最佳性能：
- 200 mm ... 800 mm
- 传输光束：
- 发光体：
- LED
- 灯的类型：
- Infrarotlicht
- 光点形状：
- Punktförmig

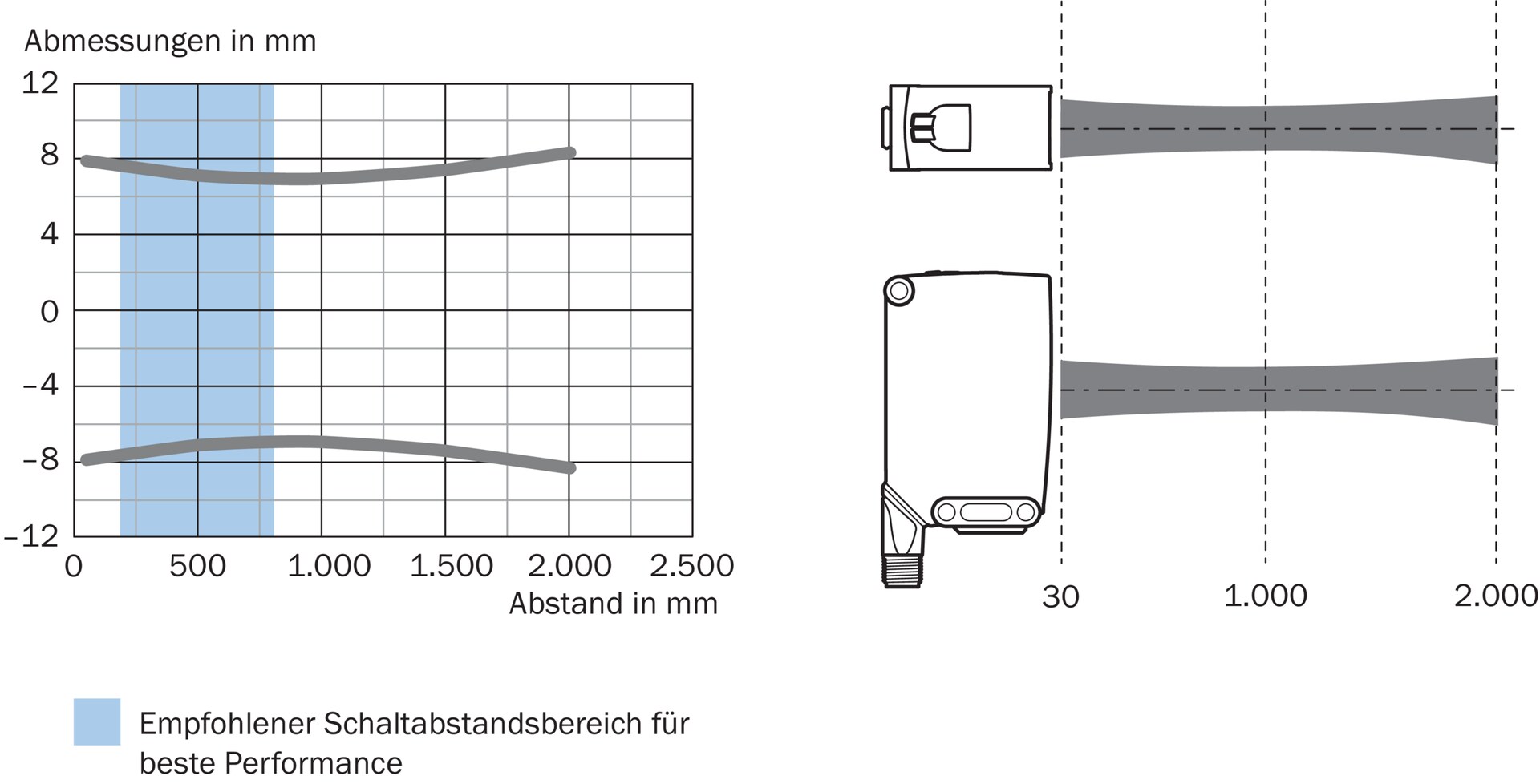

- 光点大小（距离）：
- Ø 14 mm (1.000 mm)
- 标准传输轴的传输光束的最大色散（斜角）：
- < +/- 1.0° (bei TU = +23 °C)
- LED特性：
- 引用标准：
- EN 62471:2008-09 | IEC 62471:2006, modifiziert
- LED风险组标签：
- Freie Gruppe
- 波长：
- 850 nm
- 中等使用寿命：
- 100.000 h bei TU = +25 °C
- 背景：
- 推动-旋转元素：
- BluePilot: zur Einstellung des Schaltabstandes
- 数字形式：
- Zur Einstellung von Sensorparameter und Smart Task Funktionen
- 陈列：
- LED蓝色：
- BluePilot: Schaltabstandsanzeige
- LED绿色：
- Betriebsanzeige
- Statisch an: Power on
- Blinkend: IO-Link Modus
- LED黄色：
- Status Lichtempfang
- Statisch an: Objekt anwesend
- Statisch aus: Objekt nicht anwesend
WTB26I-24161120A00 1218667安全参数
- MTTFD：
- 626 Jahre
- DCavg：
- 0%
- TM（使用寿命）：
- 20 Jahre (EN ISO 13849, Nutzungsrate: 60 %)
WTB26I-24161120A00 1218667通信接口
- 数字形式：
- ✔ , V1.1
- 数据传输速率：
- COM2 (38,4 kBaud)
- 循环时间：
- 2,3 ms
- 过程数据长度：
- 16 Bit
- 过程数据结构：
- Bit 0 = Schaltsignal QL1
- ：
- Bit 1 = Schaltsignal QL2
- ：
- Bit 2 ... 15 = leer
- 供应商ID：
- 26
- 设备ID HEX：
- 0x800184
- 设备ID DEZ：
- 8388996
- 兼容主端口类型：
- A
- SIO模式支持：
- Ja
WTB26I-24161120A00 1218667电气数据
- 电源电压UB：
- 10 V DC ... 30 V DC 1)
- 余纹波：
- ≤ 5 Vss
- 使用类别：
- DC-12 (Nach EN 60947-5-2)
- DC-13 (Nach EN 60947-5-2)
- 电流消耗：
- ≤ 30 mA, ohne Last. Bei UB = 24 V
- 防护等级：
- III
- 数字输出：
- 数字：
- 2 (Antivalent)
- 种：
- Gegentakt: PNP/NPN
- 信号电压PNP HIGH/LOW：
- Ca. UB-2,5 V / 0 V
- 信号电压NPN HIGH/LOW：
- Ca. UB / < 2,5 V
- 输出电流Imax。：
- ≤ 100 mA
- 保护电路输出：
- Verpolsicher
- ：
- Überstrom- und kurzschlussfest
- 响应时间：
- ≤ 500 µs 2)
- 重复精度（响应时间）：
- 150 µs
- 开关频率：
- 1.000 Hz 3)
- 引脚/导线分配：
- 功能引脚4°黑色（黑色）：
- Digitalausgang, hellschaltend, Objekt anwesend → Ausgang QL1 HIGH; IO-Link Kommunikation C 4)
- 功能引脚4°黑色（黑色注意细节：
- Die Pin 4 Funktion des Sensors ist konfigurierbar, weitere mögliche Einstellungen über IO-Link
- 功能引脚2°白色（白色）：
- Digitalausgang, dunkelschaltend, Objekt anwesend → Ausgang ǬL1 LOW 4)
- 功能引脚2.白色（白色细节）：
- Die Pin 2 Funktion des Sensors ist konfigurierbar, weitere mögliche Einstellungen über IO-Link

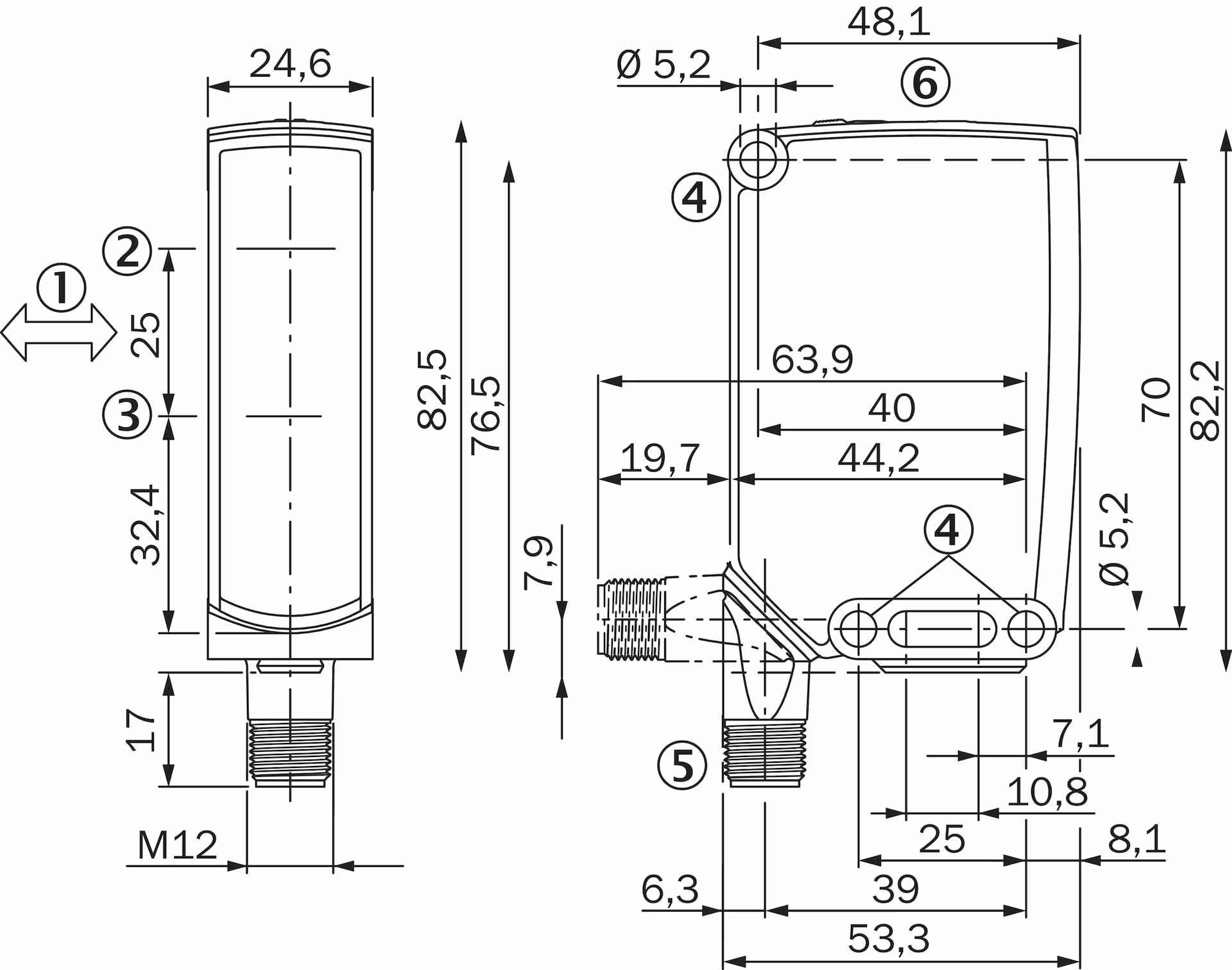

WTB26I-24161120A00 1218667机械数据
- 设计：
- Quaderförmig
- 尺寸（宽x高x高）：
- 24,6 mm x 82,5 mm x 53,3 mm
- 联系：
- Stecker M12, 4-polig
- 布料：
- 住房：
- Kunststoff, VISTAL®
- 挡风玻璃：
- Kunststoff, PMMA
- 插头：
- Kunststoff, VISTAL®
- 重量：
- Ca. 80 g
- 紧固螺钉的最大拧紧力矩：
- 1,3 Nm
WTB26I-24161120A00 1218667环境数据
WTB26I-24161120A00 1218667智能任务
WTB26I-24161120A00 1218667诊断
WTB26I-24161120A00 1218667分类
