德国SICK
SICK WLA26P-24162100A00 1218664
型号: WLA26P-24162100A00
订货号: 1218664
参考面价： 178.00 EUR
SICK WLA26P-24162100A00 1218664 基本属性
净重：0.098 KG
毛重：0.098 KG
长度：60 mm
宽度：50 mm
高度：100 mm
SICK WLA26P-24162100A00 1218664 特征
- 工作原理：
- Reflexions-Lichtschranke
- 功能原理细节：
- Autokollimation
- 切换距离：
- Schaltabstand min.：
- 0 m
- Schaltabstand max.：
- 18 m

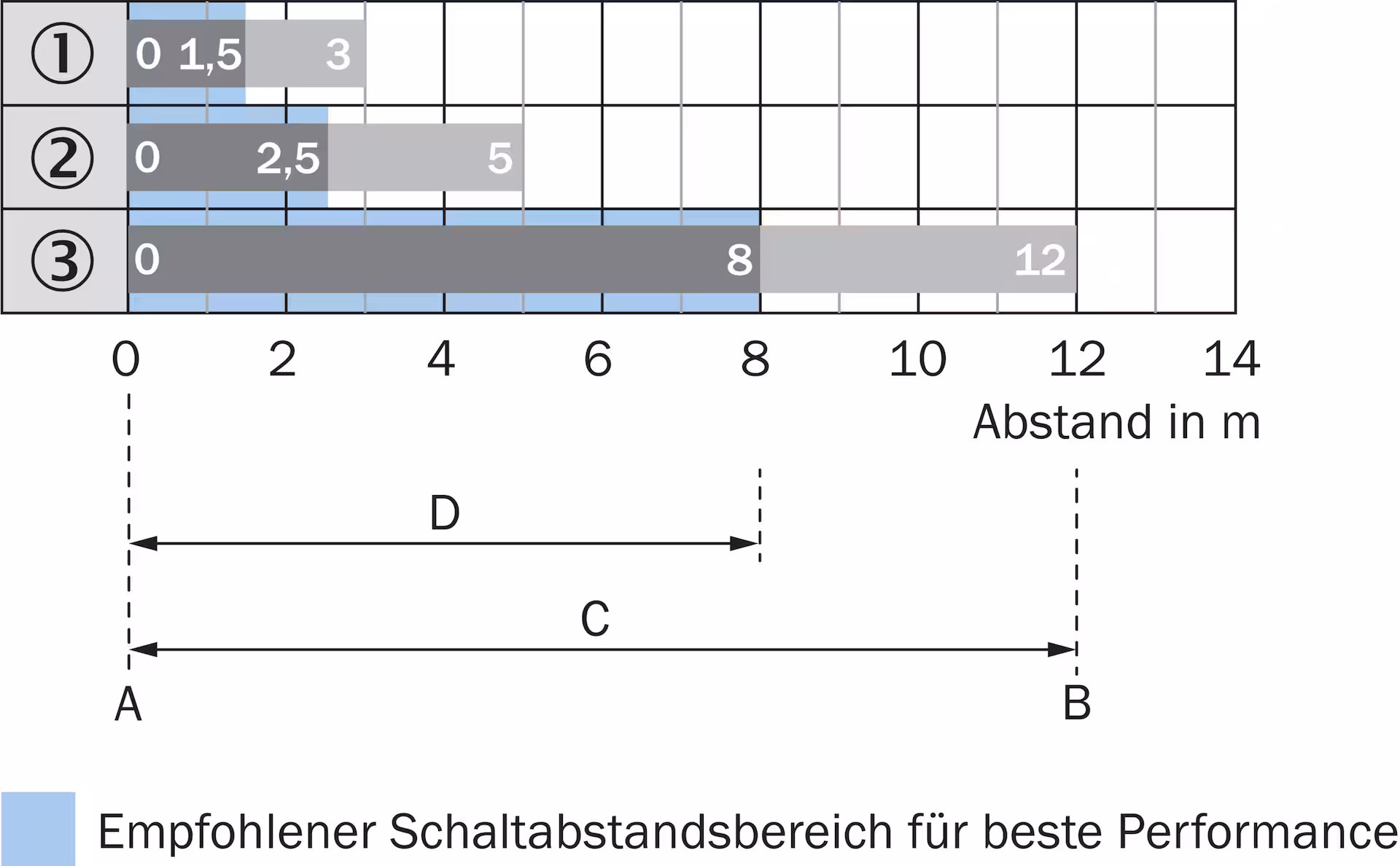

- Abstandsbereich Reflektor zu Sensor max. (Funktionsreserve 1)：
- 0 m ... 18 m
- Abstandsbereich Reflektor zu Sensor empfohlen (Funktionsreserve 3,75)：
- 0 m ... 12 m
- 参考反射器：
- Reflektor PL80A
- 建议的切换距离范围可获得最佳性能：
- 0 m ... 12 m
- 偏振滤波器：
- Ja
- 传输光束：
- 发光体：
- PinPoint-LED
- 灯的类型：
- Sichtbares Rotlicht
- 光点形状：
- Punktförmig
- Lichtfleckgröße (Abstand)：
- Ø 100 mm (10 m)
- Maximale Streuung des Sendestrahls um normierte Sendeachse (Schielwinkel)：
- < +/- 1.0° (bei TU = +23 °C)
- LED特性：
- 引用标准：
- EN 62471:2008-09 | IEC 62471:2006, modifiziert
- LED风险组标签：
- Freie Gruppe
- 波长：
- 635 nm
- 中等使用寿命：
- 100.000 h bei TU = +25 °C
- 背景：
- 数字形式：
- Zur Einstellung von Sensorparameter und Smart Task Funktionen
- 陈列：
- LED蓝色：
- BluePilot: Ausrichthilfe
- LED绿色：
- Betriebsanzeige
- Statisch an: Power on
- Blinkend: IO-Link Modus
- LED黄色：
- Status Lichtempfang
- Statisch an: Objekt nicht anwesend
- Statisch aus: Objekt anwesend
- Blinkend: Unterschreitung der Funktionsreserve 1,5
- 特殊应用：
- Erkennung folienumwickelter Objekte
SICK WLA26P-24162100A00 1218664 安全参数
- MTTFD：
- 690 Jahre
- DCavg：
- 0%
- TM (Gebrauchsdauer)：
- 20 Jahre (EN ISO 13849, Nutzungsrate: 60 %)
SICK WLA26P-24162100A00 1218664 通信接口
- 数字形式：
- ✔ , V1.1
- 数据传输速率：
- COM2 (38,4 kBaud)
- 循环时间：
- 2,3 ms
- 过程数据长度：
- 16 Bit
- 过程数据结构：
- Bit 0 = Schaltsignal QL1
- ：
- Bit 1 = Schaltsignal QL2
- ：
- Bit 2 ... 15 = leer
- 供应商ID：
- 26
- 设备ID HEX：
- 0x800180
- 设备ID DEZ：
- 8388992
- 兼容主端口类型：
- A
- SIO模式支持：
- Ja
SICK WLA26P-24162100A00 1218664 电气数据
- 电源电压UB：
- 10 V DC ... 30 V DC 1)
- 余纹波：
- ≤ 5 Vss
- 使用类别：
- DC-12 (Nach EN 60947-5-2)
- DC-13 (Nach EN 60947-5-2)
- 电流消耗：
- ≤ 30 mA, ohne Last. Bei UB = 24 V
- 防护等级：
- III
- 数字输出：
- 数字：
- 2 (Antivalent)
- 种：
- Gegentakt: PNP/NPN
- 信号电压PNP HIGH/LOW：
- Ca. UB-2,5 V / 0 V
- 信号电压NPN HIGH/LOW：
- Ca. UB / < 2,5 V
- Ausgangsstrom Imax.：
- ≤ 100 mA
- 保护电路输出：
- Verpolsicher
- ：
- Überstrom- und kurzschlussfest
- 响应时间：
- ≤ 500 µs 2)
- Wiederholgenauigkeit (Ansprechzeit)：
- 150 µs
- 开关频率：
- 1.000 Hz 3)
- 引脚/导线分配：
- Funktion Pin 4 / schwarz (BK)：
- Digitalausgang, hellschaltend, Objekt anwesend → Ausgang QL1 LOW; IO-Link Kommunikation C 4)
- 功能引脚4°黑色（黑色注意细节：
- Die Pin 4 Funktion des Sensors ist konfigurierbar, weitere mögliche Einstellungen über IO-Link
- Funktion Pin 2 / weiss (WH)：
- Digitalausgang, dunkelschaltend, Objekt anwesend → Ausgang ǬL1 HIGH 4)
- 功能引脚2.白色（白色细节）：
- Die Pin 2 Funktion des Sensors ist konfigurierbar, weitere mögliche Einstellungen über IO-Link
SICK WLA26P-24162100A00 1218664 机械数据
- 设计：
- Quaderförmig
- Abmessungen (B x H x T)：
- 24,6 mm x 82,5 mm x 53,3 mm
- 联系：
- Stecker M12, 4-polig
- 布料：
- 住房：
- Kunststoff, VISTAL®
- 挡风玻璃：
- Kunststoff, PMMA
- 插头：
- Kunststoff, VISTAL®
- 重量：
- Ca. 80 g
- 紧固螺钉的最大拧紧力矩：
- 1,3 Nm
SICK WLA26P-24162100A00 1218664 环境数据
- 保护类型：
- IP66 (EN 60529)
- IP67 (EN 60529)
- IP69 (EN 60529) 1)
- 环境温度操作：
- –40 °C ... +60 °C
- 环境温度轴承：
- –40 °C ... +75 °C
- 抗冲击性：
- 50 g, 11 ms (25 positive und 25 negative Schocks je Achse, für X-, Y-, Z-Achse, insgesamt 150 Schocks (EN60068-2-27))
- 50 g, 6 ms (5.000 positive und 5.000 negative Schocks je Achse, für X-, Y-, Z-Achse, insgesamt 30.000 Schocks (EN60068-2-27))
- 抗振动性：
- 10 Hz ... 2.000 Hz (Amplitude 0,5 mm / 10 g, 20 Sweeps je Achse, für X-, Y-, Z- Achse, 1 Oktave/min, (EN60068-2-6))
- 湿度：
- 35 % ... 95 %, relative Luftfeuchtigkeit (kein Beschlag)
- Elektromagnetische Verträglichkeit (EMV)：
- EN 60947-5-2
- 耐洗涤剂：
- ECOLAB
- UL-File-Nr.：
- NRKH.E181493 & NRKH7.E181493
SICK WLA26P-24162100A00 1218664 智能任务
- 智能任务名称：
- Basis-Logik
- 逻辑功能：
- Direkt
- UND
- ODER
- Fenster
- Hysterese
- 定时器函数：
- Deaktiviert
- Einschaltverzögerung
- Ausschaltverzögerung
- Ein- und Ausschaltverzögerung
- Impuls (One Shot)
- 逆变器：
- Ja
- 开关频率：
- SIO Logic: 800 Hz 1)
- IOL: 650 Hz 2)
- 响应时间：
- SIO Logic: 600 µs 1)
- IOL: 750 µs 2)
- 重复精度：
- SIO Logic: 300 µs 1)
- IOL: 400 µs 2)
- 开关信号：
- 开关信号QL1：
- Schaltausgang
- 开关信号ǬL1：
- Schaltausgang
SICK WLA26P-24162100A00 1218664 诊断
- 设备状态：
- Ja
- 教学质量：
- Ja
- 跑步质量：
- Ja, Verschmutzungsanzeige
SICK WLA26P-24162100A00 1218664 分类
- ECLASS 5.0：
- 27270902
- ECLASS 5.1.4：
- 27270902
- ECLASS 6.0：
- 27270902
- ECLASS 6.2：
- 27270902
- ECLASS 7.0：
- 27270902
- ECLASS 8.0：
- 27270902
- ECLASS 8.1：
- 27270902
- ECLASS 9.0：
- 27270902
- ECLASS 10.0：
- 27270902
- ECLASS 11.0：
- 27270902
- ECLASS 12.0：
- 27270902
- ETIM 5.0：
- EC002717
- ETIM 6.0：
- EC002717
- ETIM 7.0：
- EC002717
- ETIM 8.0：
- EC002717
- UNSPSC 16.0901：
- 39121528
