SICK WLA16P-24162100A00 1218660
WLA16P-24162100A00 1218660 SICK
WLA16P-24162100A00
基本信息
型号: WLA16P-24162100A00
订货号: 1218660
参考面价： 161.00 EUR
Merkmale
- Funktionsprinzip：
- Reflexions-Lichtschranke
- Funktionsprinzip Detail：
- Autokollimation
- Schaltabstand：
- Schaltabstand min.：
- 0 m
- Schaltabstand max.：
- 10 m

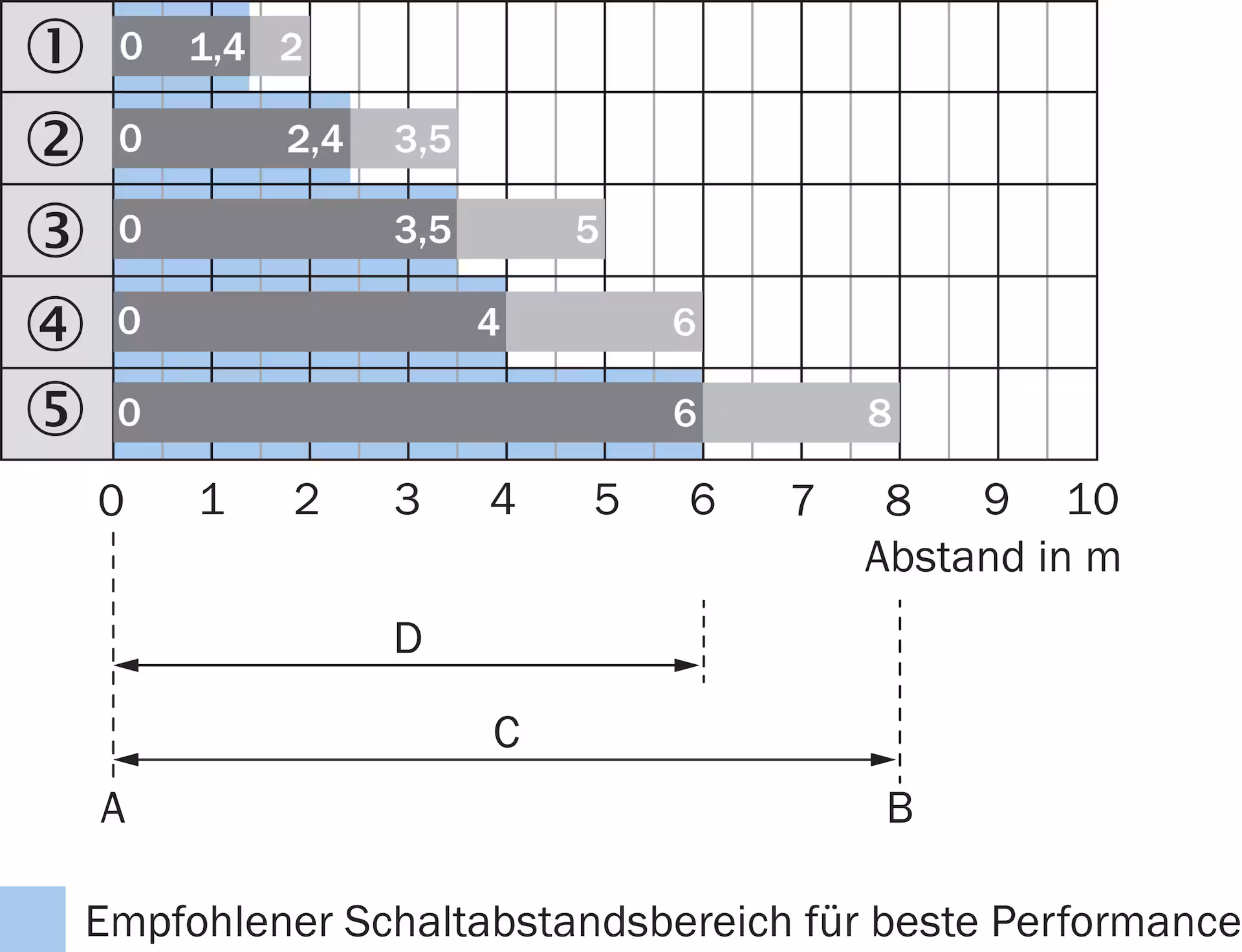

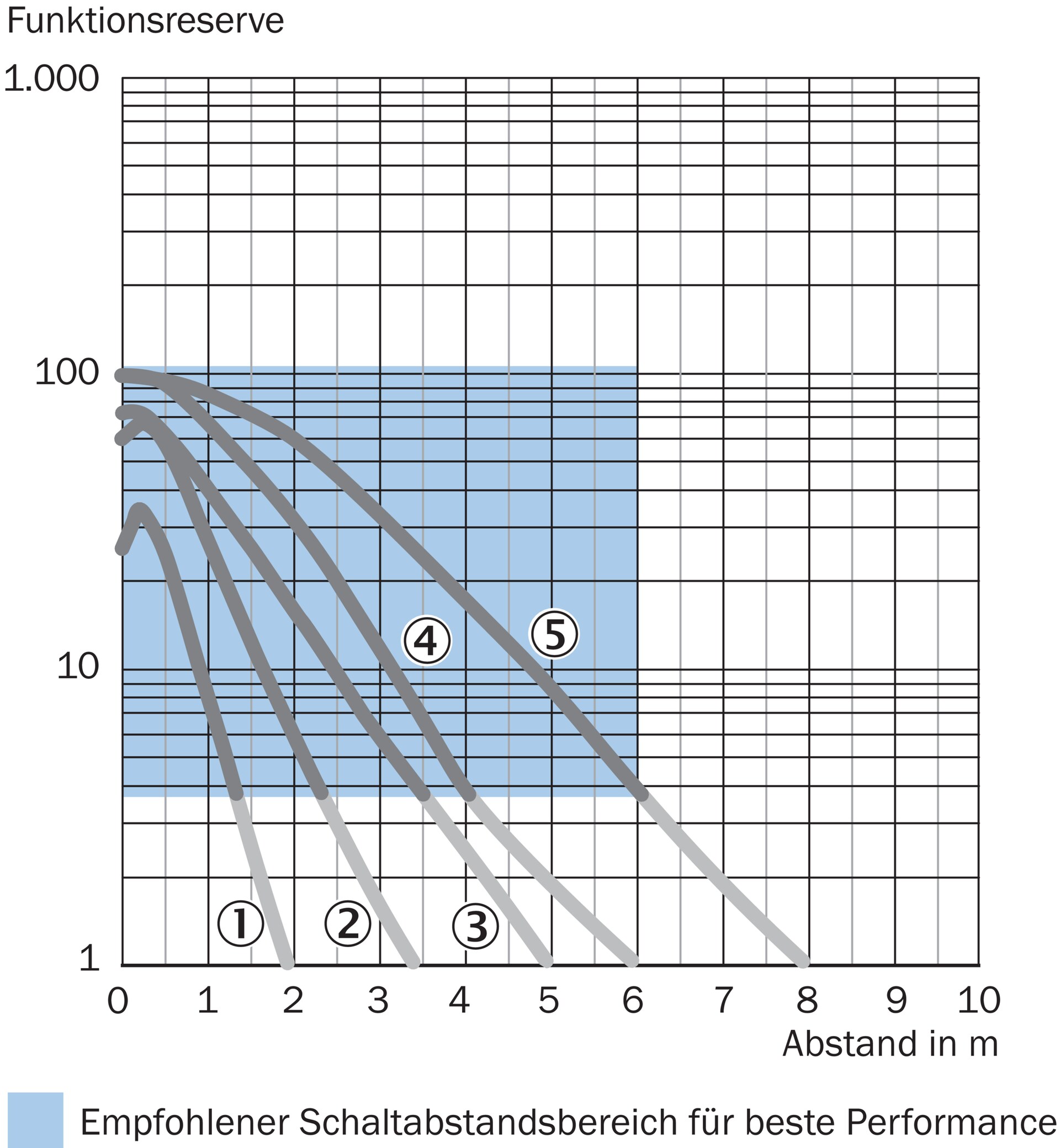

- Abstandsbereich Reflektor zu Sensor max. (Funktionsreserve 1)：
- 0 m ... 10 m
- Abstandsbereich Reflektor zu Sensor empfohlen (Funktionsreserve 3,75)：
- 0 m ... 7 m
- Referenzreflektor：
- Reflektor PL80A
- Empfohlener Schaltabstandsbereich für beste Performance：
- 0 m ... 7 m
- Polarisationsfilter：
- Ja
- Sendestrahl：
- Lichtsender：
- PinPoint-LED
- Lichtart：
- Sichtbares Rotlicht
- Lichtfleckform：
- Punktförmig
- Lichtfleckgröße (Abstand)：
- Ø 80 mm (5 m)
- Maximale Streuung des Sendestrahls um normierte Sendeachse (Schielwinkel)：
- < +/- 1.0° (bei TU = +23 °C)
- LED-Kenndaten：
- Normative Referenz：
- EN 62471:2008-09 | IEC 62471:2006, modifiziert
- LED-Risikogruppenkennzeichnung：
- Freie Gruppe
- Wellenlänge：
- 635 nm
- Mittlere Lebensdauer：
- 100.000 h bei TU = +25 °C
- Einstellung：
- IO-Link：
- Zur Einstellung von Sensorparameter und Smart Task Funktionen

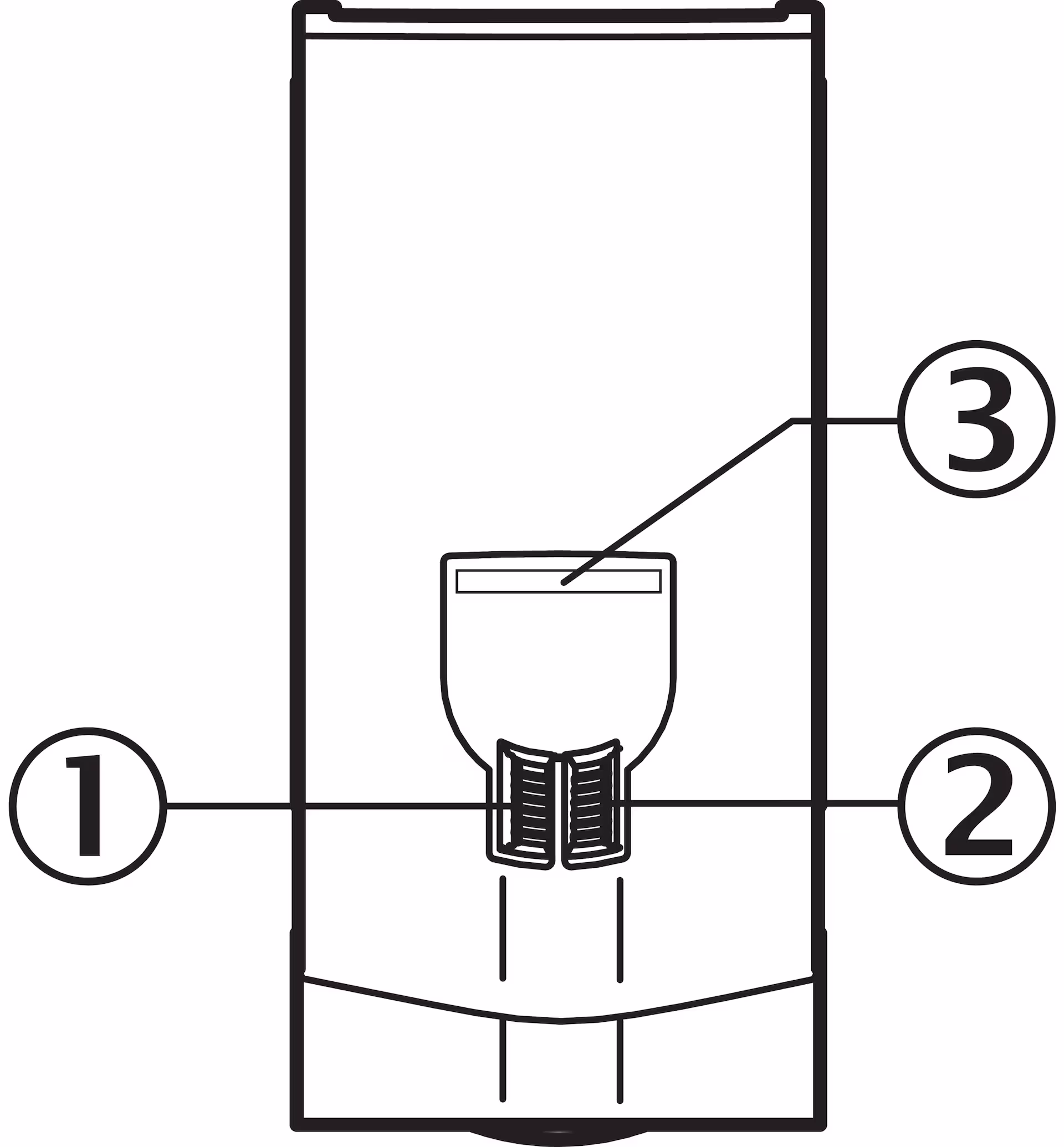

- Anzeige：
- LED blau：
- BluePilot: Ausrichthilfe
- LED grün：
- Betriebsanzeige
- Statisch an: Power on
- Blinkend: IO-Link Modus
- LED gelb：
- Status Lichtempfang
- Statisch an: Objekt nicht anwesend
- Statisch aus: Objekt anwesend
- Blinkend: Unterschreitung der Funktionsreserve 1,5
- Spezielle Anwendungen：
- Erkennung folienumwickelter Objekte
Sicherheitstechnische Kenngrößen
- MTTFD：
- 690 Jahre
- DCavg：
- 0%
- TM (Gebrauchsdauer)：
- 20 Jahre (EN ISO 13849, Nutzungsrate: 60 %)
Kommunikationsschnittstelle
- IO-Link：
- ✔ , V1.1
- Datenübertragungsrate：
- COM2 (38,4 kBaud)
- Zykluszeit：
- 2,3 ms
- Prozessdatenlänge：
- 16 Bit
- Prozessdatenstruktur：
- Bit 0 = Schaltsignal QL1
- ：
- Bit 1 = Schaltsignal QL2
- ：
- Bit 2 ... 15 = leer
- VendorID：
- 26
- DeviceID HEX：
- 0x80016C
- DeviceID DEZ：
- 8388972
- Kompatibler Masterport-Typ：
- A
- SIO-Mode Unterstützung：
- Ja
Elektrische Daten
- Versorgungsspannung UB：
- 10 V DC ... 30 V DC 1)
- Restwelligkeit：
- ≤ 5 Vss
- Gebrauchskategorie：
- DC-12 (Nach EN 60947-5-2)
- DC-13 (Nach EN 60947-5-2)
- Stromaufnahme：
- ≤ 30 mA, ohne Last. Bei UB = 24 V
- Schutzklasse：
- III
- Digitalausgang：
- Anzahl：
- 2 (Antivalent)
- Art：
- Gegentakt: PNP/NPN
- Signalspannung PNP HIGH/LOW：
- Ca. UB-2,5 V / 0 V
- Signalspannung NPN HIGH/LOW：
- Ca. UB / < 2,5 V
- Ausgangsstrom Imax.：
- ≤ 100 mA
- Schutzschaltungen Ausgänge：
- Verpolsicher
- ：
- Überstrom- und kurzschlussfest
- Ansprechzeit：
- ≤ 500 µs 2)
- Wiederholgenauigkeit (Ansprechzeit)：
- 150 µs
- Schaltfrequenz：
- 1.000 Hz 3)

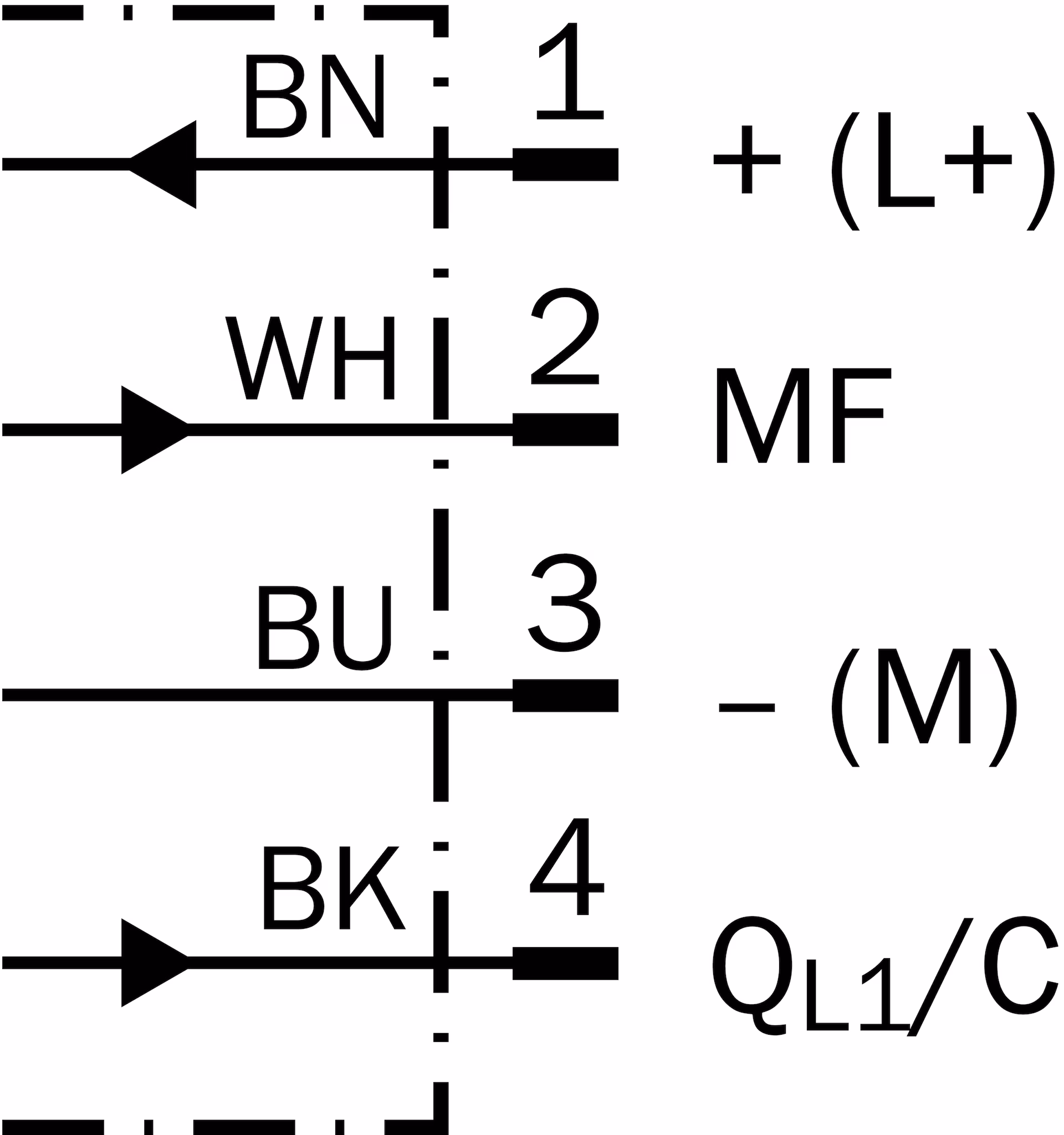

- Pin-/Ader-Belegung：

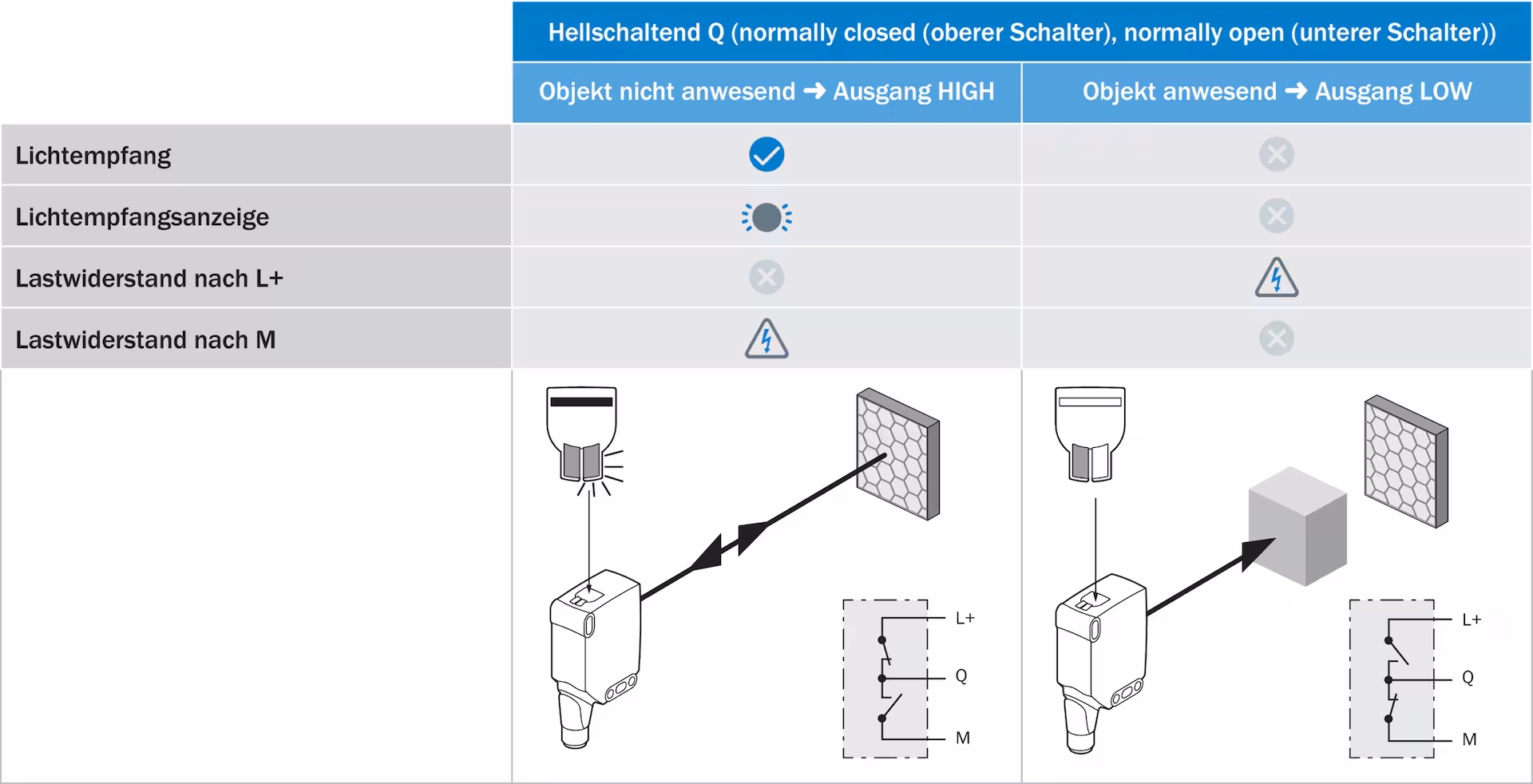

- Funktion Pin 4 / schwarz (BK)：
- Digitalausgang, hellschaltend, Objekt anwesend → Ausgang QL1 LOW; IO-Link Kommunikation C 4)
- Funktion Pin 4 / schwarz (BK) - Detail：
- Die Pin 4 Funktion des Sensors ist konfigurierbar, weitere mögliche Einstellungen über IO-Link
- Funktion Pin 2 / weiss (WH)：
- Digitalausgang, dunkelschaltend, Objekt anwesend → Ausgang ǬL1 HIGH 4)
- Funktion Pin 2 / weiss (WH) - Detail：
- Die Pin 2 Funktion des Sensors ist konfigurierbar, weitere mögliche Einstellungen über IO-Link
Mechanische Daten
- Bauform：
- Quaderförmig

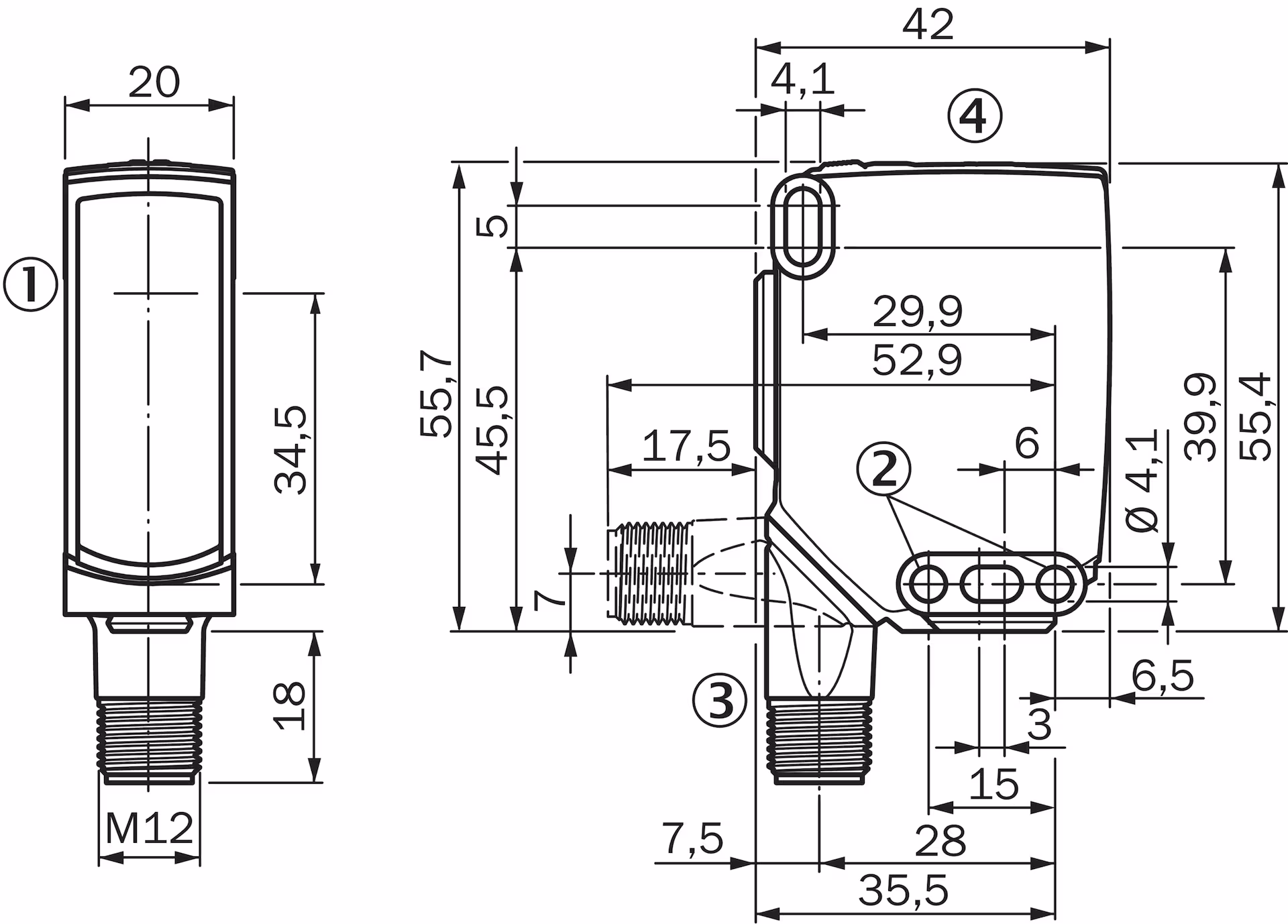

- Abmessungen (B x H x T)：
- 20 mm x 55,7 mm x 42 mm
- Anschluss：
- Stecker M12, 4-polig
- Material：
- Gehäuse：
- Kunststoff, VISTAL®
- Frontscheibe：
- Kunststoff, PMMA
- Stecker：
- Kunststoff, VISTAL®
- Gewicht：
- Ca. 50 g
- Max. Anzugsdrehmoment der Befestigungsschrauben：
- 1,3 Nm
Umgebungsdaten
Smart Task
Diagnose
Klassifikationen
