STR1-SASM03P5 1069562
STR1-SASM03P5 1069562基本信息
型号: STR1-SASM03P5
订货号: 1069562
参考面价： 125.24 EUR
STR1-SASM03P5 1069562基本属性
净重：0.181 KG
毛重：0.181 KG
长度：120 mm
宽度：25 mm
高度：120 mm
STR1-SASM03P5 1069562特征
- 系统部件：
- Sensor mit Betätiger
- 传感器原理：
- RFID
- 安全输出数量：
- 2
- 辅助触点（AUX）：
- 1 (Schaltverhalten antivalent zu OSSDs)
- 安全切换距离Sao：
- 10 mm (–30 °C ... +70 °C) 1)
- 安全关闭距离sar：
- 25 mm 1)
- 主动传感器表面：
- 3
- 活动传感器区域：
- Oberseite, Seitenflächen (links, rechts) 2)
- 操作方向：
- 5
- 编码：
- Universell codiert
STR1-SASM03P5 1069562安全参数
- 安全完整性级别：
- SIL 3 (IEC 61508)
- 类别：
- Kategorie 4 (EN ISO 13849)
- 性能水平：
- PL e (EN ISO 13849)
- PFHD（每小时发生危险故障的平均概率）：
- 5,21 x 10-9
- TM（使用寿命）：
- 20 Jahre (EN ISO 13849)
- 类型：
- Bauart 4 (EN ISO 14119)
- 执行器编码阶段：
- Geringe Codierungsstufe (EN ISO 14119)
- 故障时的安全条件：
- Mindestens ein sicherheitsgerichteter Halbleiterausgang (OSSD) befindet sich im AUS-Zustand.
STR1-SASM03P5 1069562功能
- 安全串联：
- Keine, nur Einzelverdrahtung (mit Diagnose)

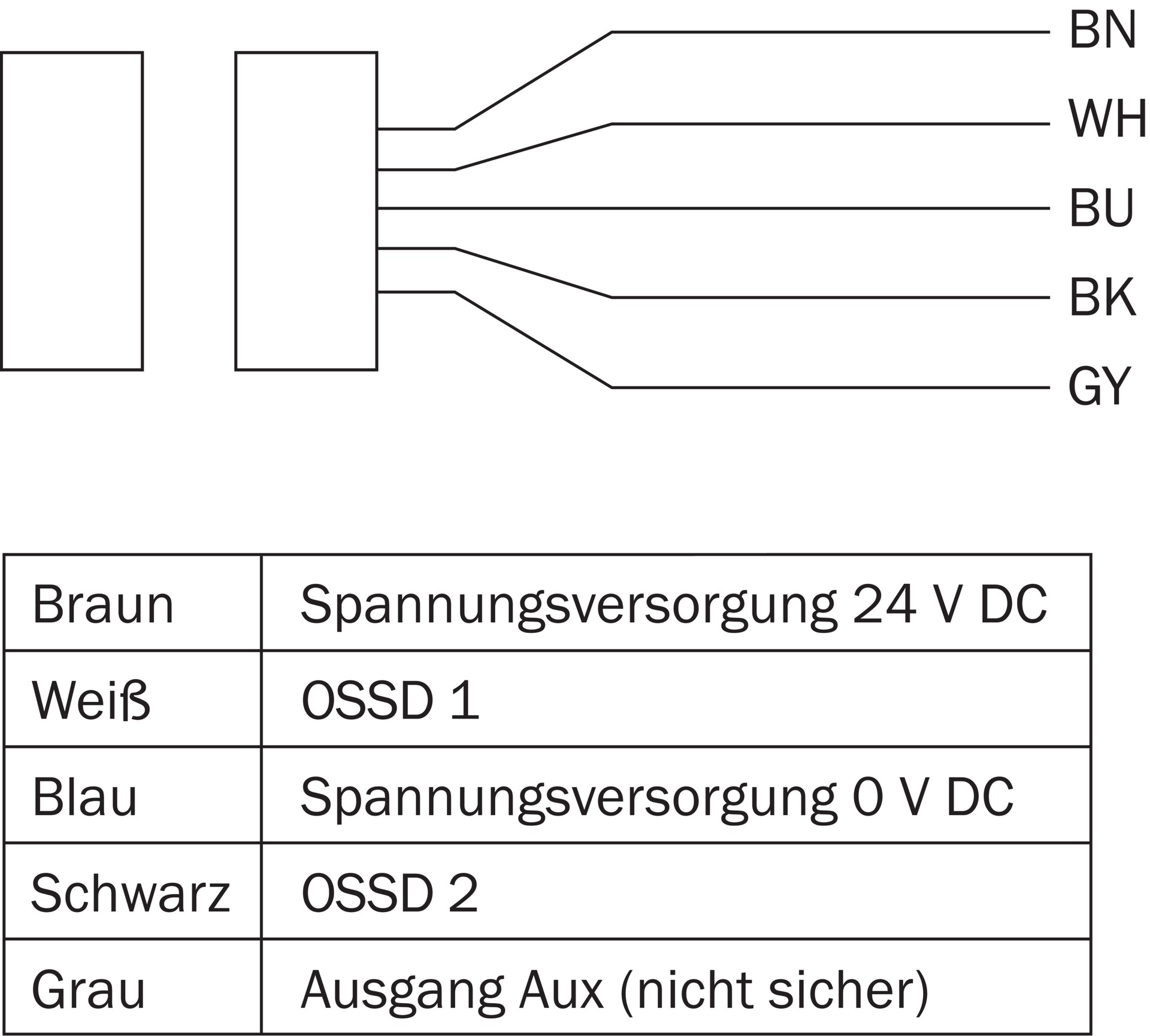

STR1-SASM03P5 1069562接口
- 连接类型：
- Leitung, 5-adrig
- 线路长度：
- 3 m
- 连接电缆长度：
- ≤ 200 m
- 线路直径：
- 5,5 mm
- 导线横截面：
- 0,12 mm²
- 弯曲半径（用于固定安装）：
- > 8 x Leitungsdurchmesser
- 弯曲半径（导线移动时）：
- > 12 x Leitungsdurchmesser
- 导管材料：
- PVC
- 导体材料：
- Kupfer
- 显示元素：
- LEDs
- 显示诊断：
- ✔
- 显示状态：
- ✔
STR1-SASM03P5 1069562电气数据
- 防护等级：
- III (IEC 61140)
- 根据cULus分类：
- Class 2
- 电源电压Uv：
- 24 V DC (19,2 V DC ... 28,8 V DC)
- 电流消耗：
- 50 mA
- 来源类型：
- Selbstüberwachende Halbleiterausgänge (OSSDs)
- 输出电流：
- ≤ 100 mA
- 响应时间：
- 40 ms 1)
- 发布时间：
- 100 ms 1) 2)
- 风险时间：
- 80 ms 1) 3)
- 通电时间：
- 2,5 s 4)
STR1-SASM03P5 1069562机械数据
- 尺寸（宽x高x高）：
- 40 mm x 18 mm x 26 mm
- 重量：
- 170 g
- 外壳材料：
- VISTAL®
STR1-SASM03P5 1069562环境数据
- 保护类型：
- IP67, IP69K (EN 60529, ISO 20653)
- 工作环境温度：
- –30 °C ... +70 °C 1)
- 储存温度：
- –30 °C ... +70 °C
- 抗振动性：
- 10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6)
- 抗冲击性：
- 30 g, 11 ms (IEC 60068-2-27)
- EMC：
- EN IEC 61326-3-1
- EN IEC 60947-5-2
- EN IEC 60947-5-3
- EN 300330 V2.1.1
STR1-SASM03P5 1069562分类
- ECLASS 5.0：
- 27272403
- ECLASS 5.1.4：
- 27272403
- ECLASS 6.0：
- 27272403
- ECLASS 6.2：
- 27272403
- ECLASS 7.0：
- 27272403
- ECLASS 8.0：
- 27272403
- ECLASS 8.1：
- 27272403
- ECLASS 9.0：
- 27272403
- ECLASS 10.0：
- 27272403
- ECLASS 11.0：
- 27272403
- ECLASS 12.0：
- 27274601
- ETIM 5.0：
- EC001829
- ETIM 6.0：
- EC001829
- ETIM 7.0：
- EC001829
- ETIM 8.0：
- EC001829
- UNSPSC 16.0901：
- 39122205
