SRS50-HZA0-S21 1037395 SICK
SRS50-HZA0-S21
基本信息
型号: SRS50-HZA0-S21
订货号: 1037395
参考面价： 238.00 EUR
Merkmale
- Sonderprodukt：
- ✔
- Besonderheit：

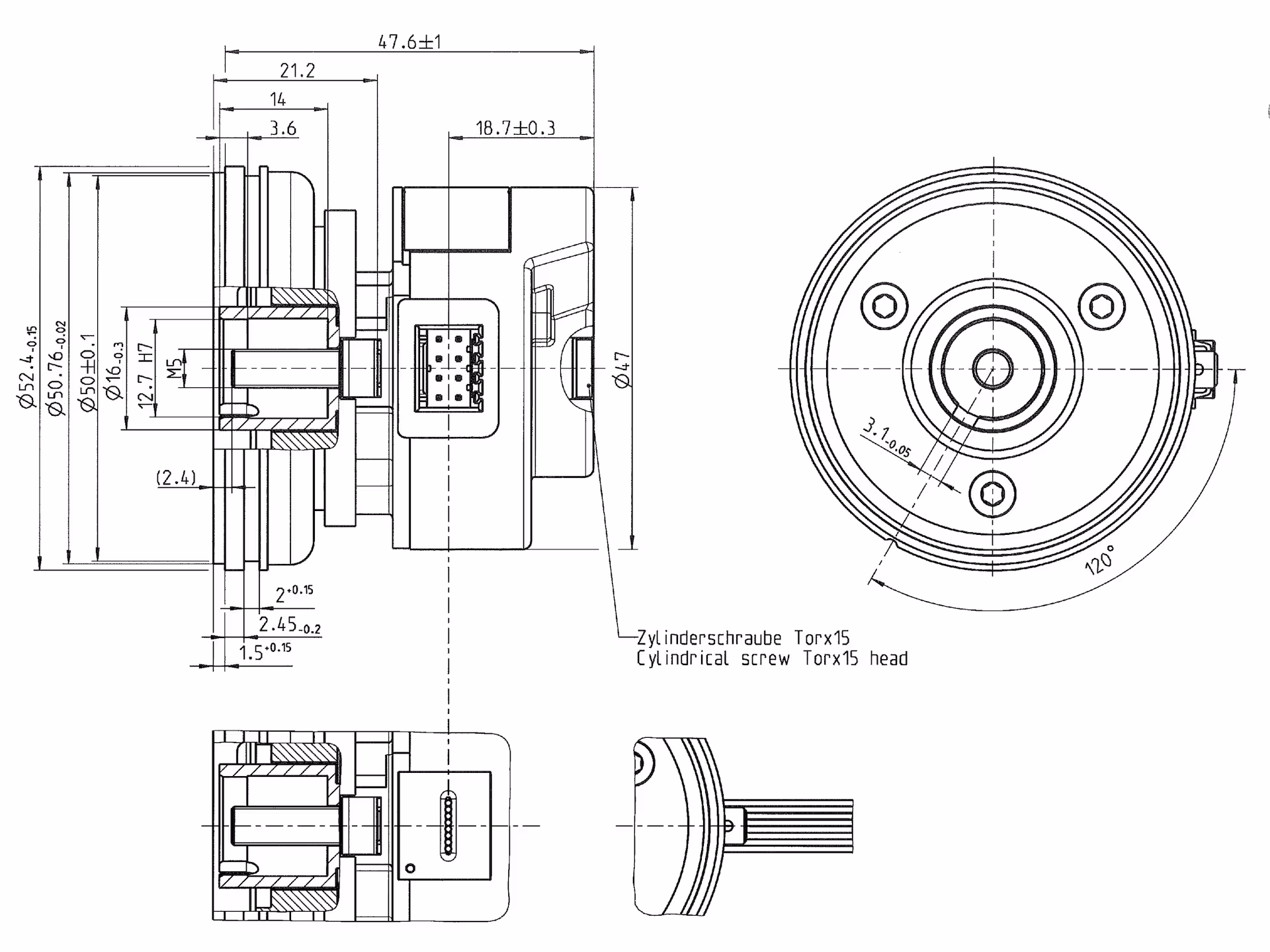

- Kundenspezifische Hohlwelle (siehe Maßzeichnung)
- Befestigungsschraube M5 x 45 (Torx) in Auslieferzustand in EFx50 eingedreht
- Programmierung des Positionswertes (Nullpunktmarkierung: Resolvermomentabstützung)
- Standard-Referenzgerät：
- SRS50-HAA0-K22, 1037060
Performance

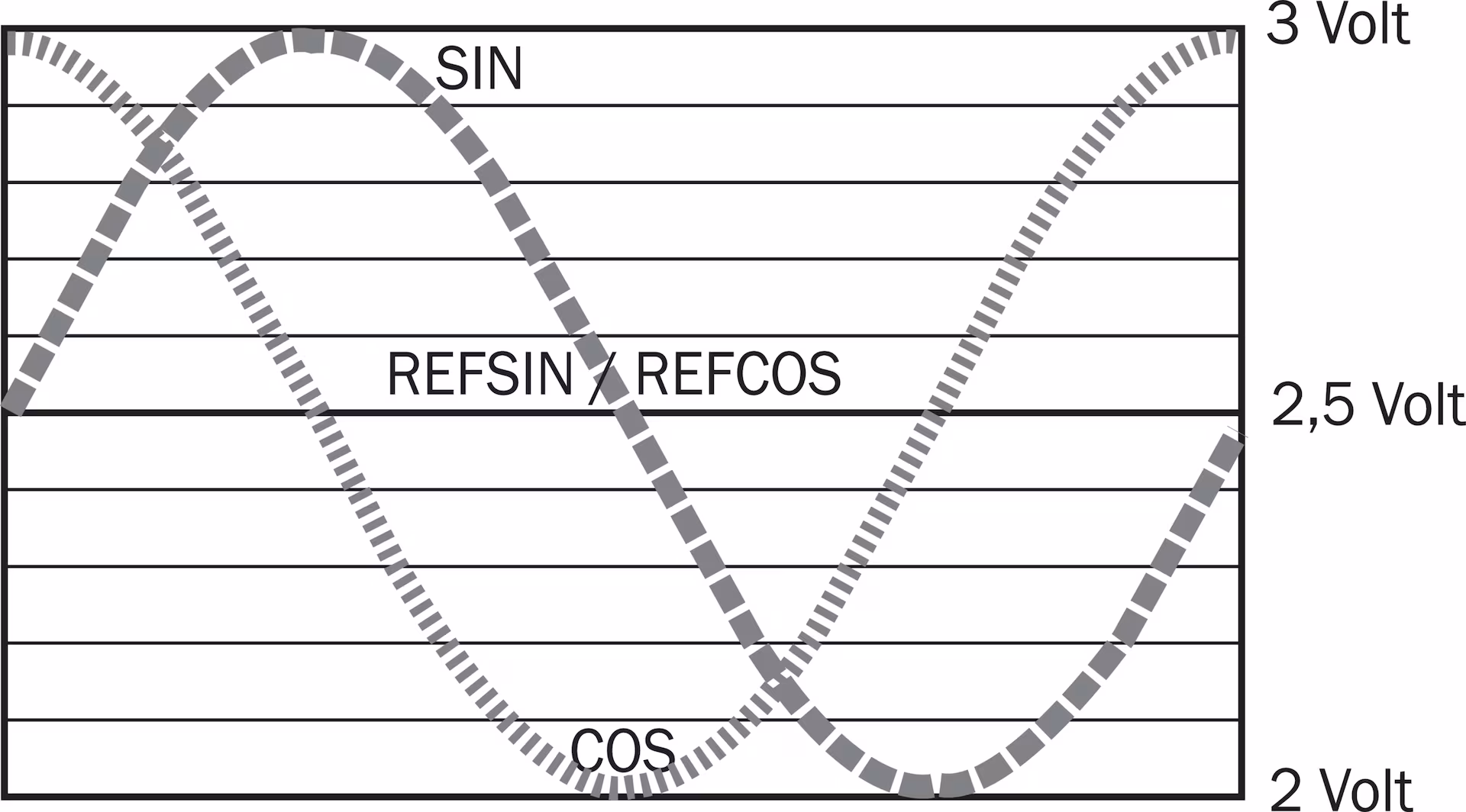

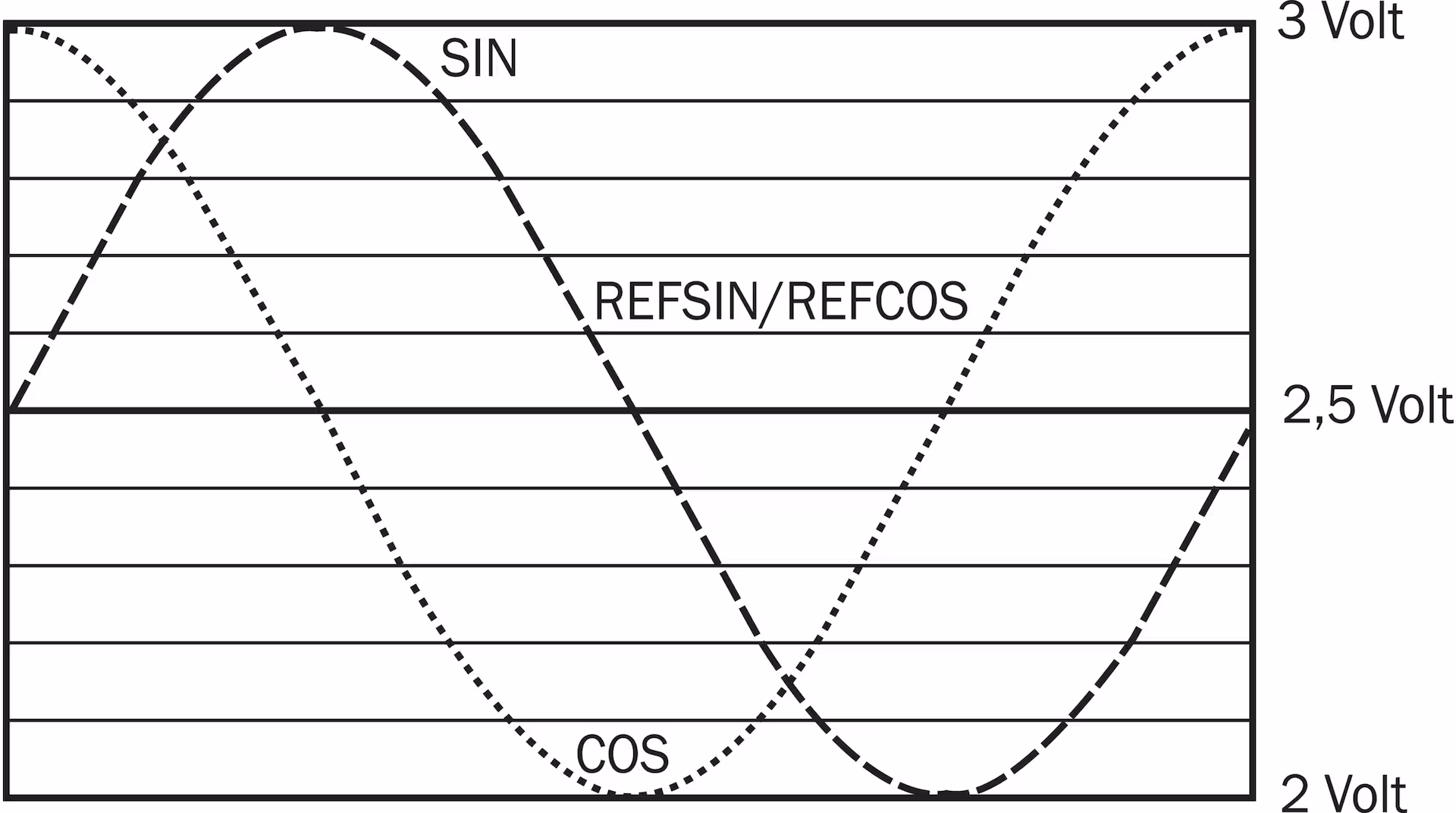

- Sinus-/Cosinusperioden pro Umdrehung：
- 1.024
- Anzahl der absolut erfassbaren Umdrehungen：
- 1
- Gesamtschrittzahl：
- 32.768
- Messschritt：
- ≤ 0,3 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- Integrale Nichtlinearität：
- Typ. ± 45 ″, Fehlergrenzen bei Auswertung der Sinus-/Cosinussignale, bei entspannter Drehmomentstütze
- Differentielle Nichtlinearität：
- ± 7 ″, Nichtlinearität einer Sinus-/Cosinusperiode
- Arbeitsdrehzahl：
- ≤ 6.000 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- Verfügbarer Speicherbereich：
- 1.792 Byte
- Systemgenauigkeit：
- ± 52 ″
Schnittstellen
- Codeart für den Absolutwert：
- Binär
- Codeverlauf：
- Steigend, bei Drehung der Welle. Im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung), bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- Kommunikationsschnittstelle：
- HIPERFACE®
Elektrische Daten
- Anschlussart：
- Stecker, 8-polig, radial
- Versorgungsspannung：
- 7 V ... 12 V
- Empfohlene Versorgungsspannung：
- 8 V DC
- Stromaufnahme：
- 80 mA 1)
- Ausgabefrequenz für Sinus-/Cosinussignale：
- ≤ 200 kHz
- MTTF: Zeit bis zu gefährlichem Ausfall：
- 235 Jahre (EN ISO 13849) 2)
Mechanische Daten
- Wellenausführung：
- Hohlwelle
- Flanschart / Drehmomentstütze：
- Gummiabstützung
- Abmessungen/Maße：
- Siehe Maßzeichnung
- Gewicht：
- ≤ 0,2 kg
- Betriebsdrehzahl：
- ≤ 12.000 min⁻¹
- Winkelbeschleunigung：
- ≤ 200.000 rad/s²
- Betriebsdrehmoment：
- 0,2 Ncm
- Anlaufdrehmoment：
- + 0,4 Ncm
- Zulässige Wellenbewegung statisch：
- ± 0,2 mm radial
- ± 0,8 mm axial
- Zulässige Wellenbewegung dynamisch：
- ± 0,15 mm radial
- ± 0,2 mm axial
- Winkelbewegung senkrecht zur Drehachse, statisch：
- ± 0,005 mm/mm
- Winkelbewegung senkrecht zur Drehachse, dynamisch：
- ± 0,0025 mm/mm
- Lebensdauer der Kugellager：
- 3,6 x 109 Umdrehungen
Umgebungsdaten
