SICK SRS50-HXA0-K22 1037100 原厂跨境采购
SRS50-HXA0-K22 1037100 SICK
SRS50-HXA0-K22
基本信息
型号: SRS50-HXA0-K22
订货号: 1037100
参考面价： 399.00 EUR
Performance
- Sinus-/Cosinusperioden pro Umdrehung：
- 1.024
- Anzahl der absolut erfassbaren Umdrehungen：
- 1
- Gesamtschrittzahl：
- 32.768
- Messschritt：
- 0,3 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- Integrale Nichtlinearität：
- Typ. ± 45 ″, Fehlergrenzen bei Auswertung der Sinus-/Cosinussignale
- Differentielle Nichtlinearität：
- ± 7 ″
- Arbeitsdrehzahl：
- ≤ 6.000 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- Verfügbarer Speicherbereich：
- 1.792 Byte
- Systemgenauigkeit：
- ± 52 ″
Schnittstellen
- Codeart für den Absolutwert：
- Binär
- Codeverlauf：
- Steigend, bei Drehung der Welle. Im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung), bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- Kommunikationsschnittstelle：
- HIPERFACE®
Elektrische Daten
- Anschlussart：

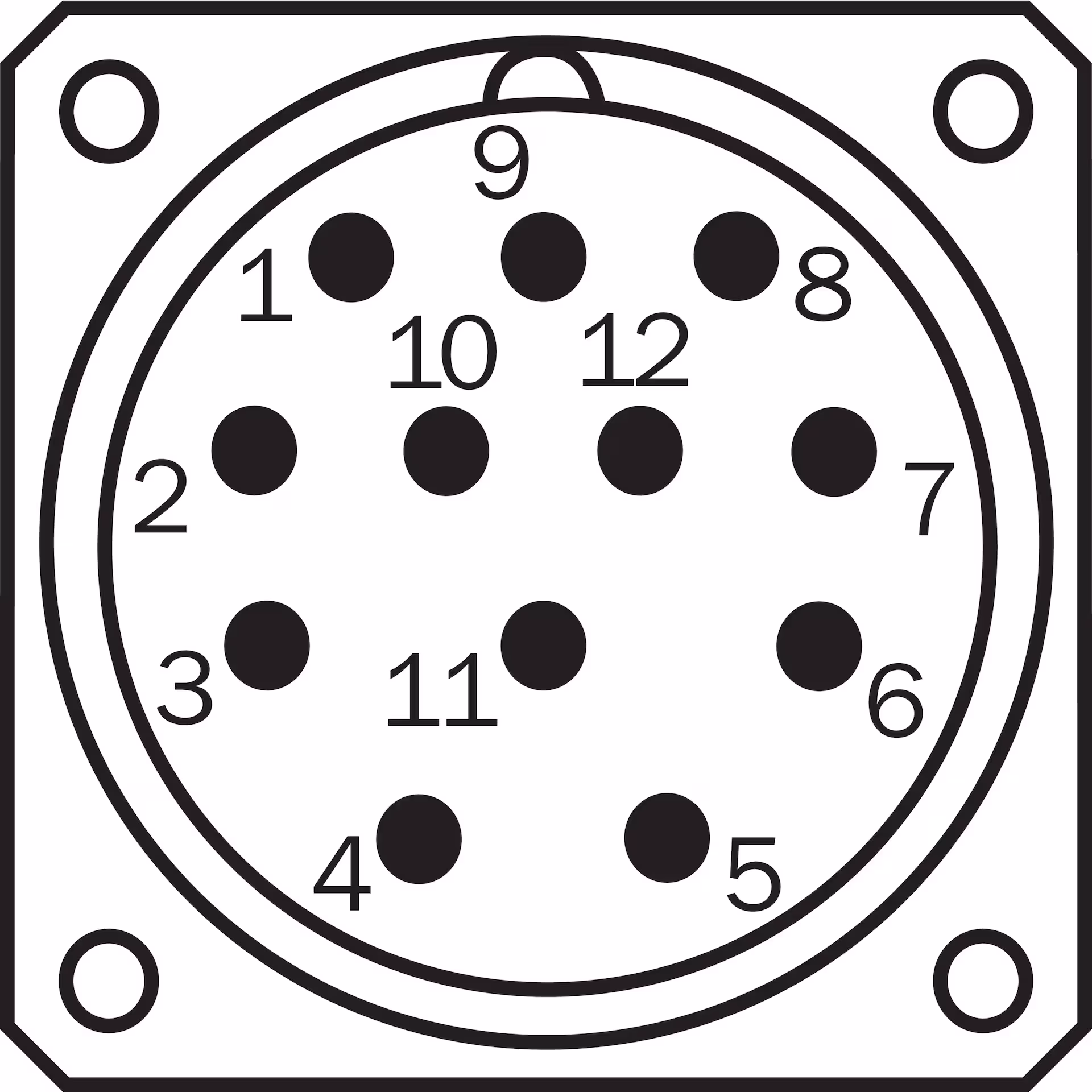

- Stecker, M23, 12-polig, radial
- Versorgungsspannung：
- 7 V DC ... 12 V DC
- Empfohlene Versorgungsspannung：
- 8 V DC
- Stromaufnahme：
- 80 mA 1)

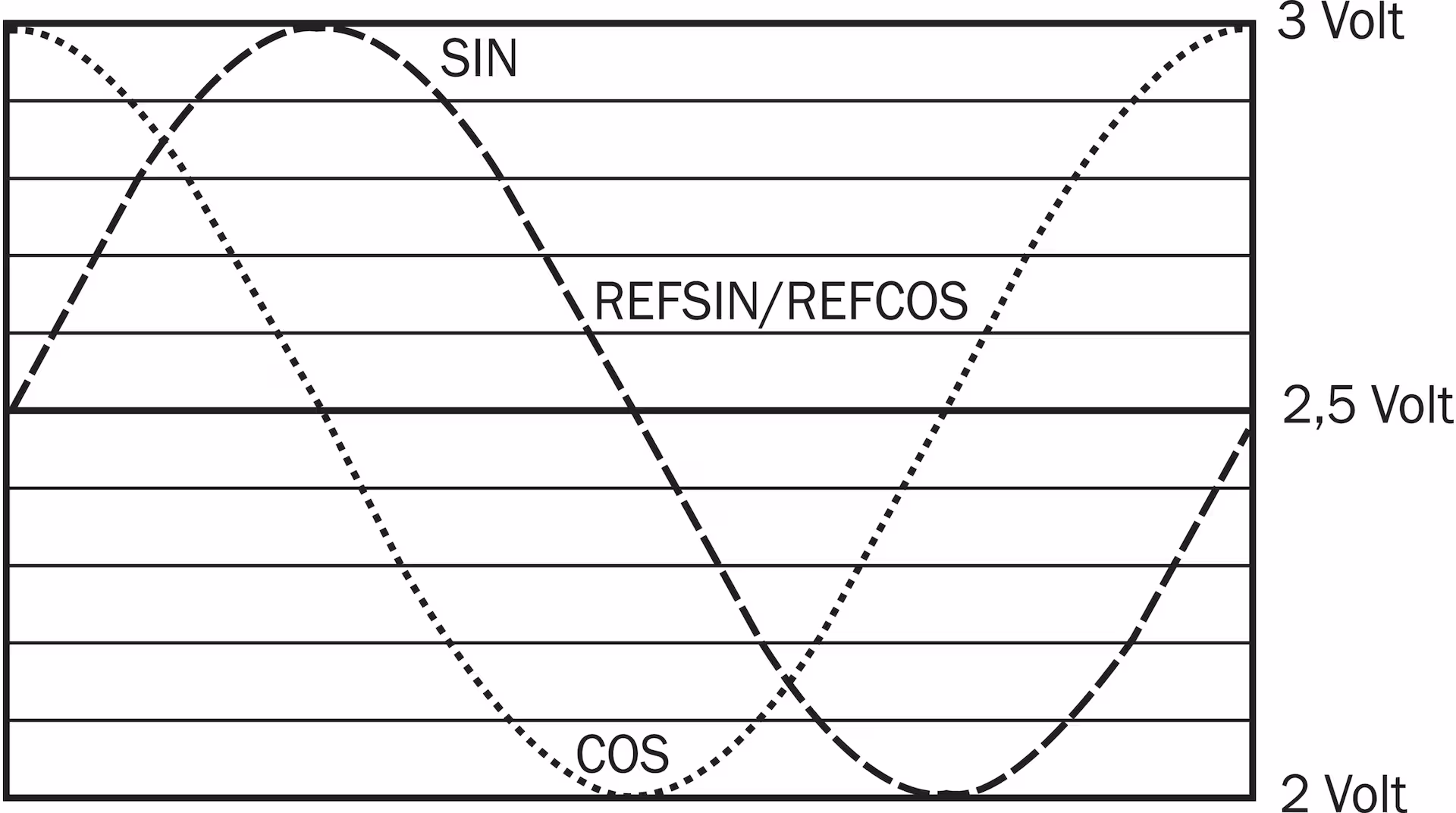

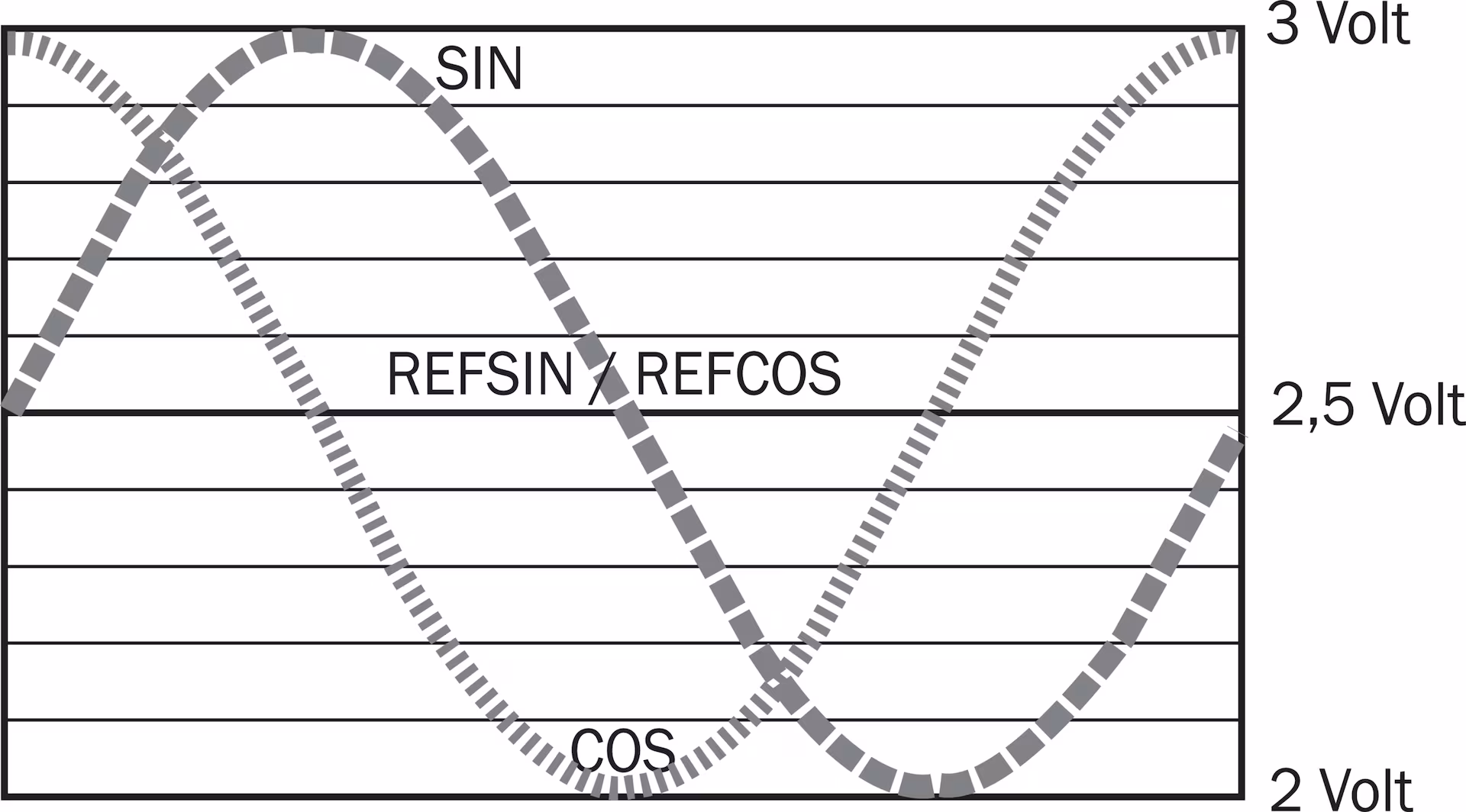

- Ausgabefrequenz für Sinus-/Cosinussignale：
- ≤ 200 kHz
- MTTF: Zeit bis zu gefährlichem Ausfall：
- 235 Jahre (EN ISO 13849) 2)
Mechanische Daten
- Wellenausführung：
- Vollwelle
- Wellendurchmesser：
- 6 mm
- Flanschart / Drehmomentstütze：
- Servoflansch, Drehmomentstütze
- Abmessungen/Maße：

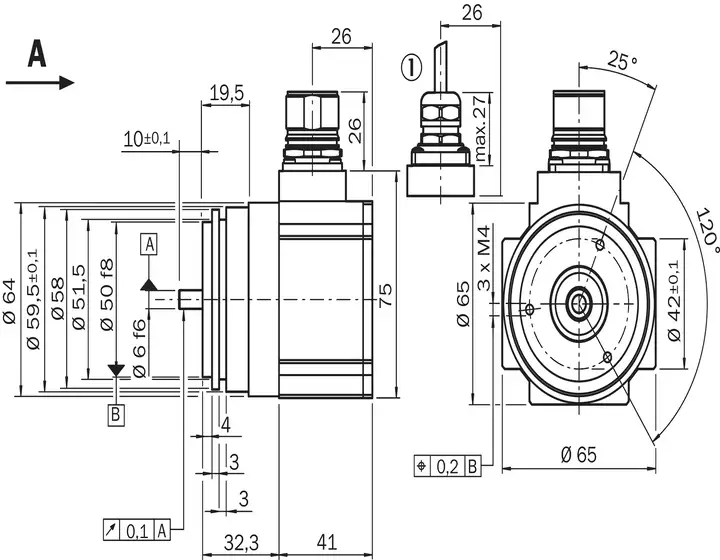

- Siehe Maßzeichnung
- Gewicht：
- ≤ 0,2 kg
- Trägheitsmoment des Rotors：
- 25 gcm²
- Betriebsdrehzahl：
- ≤ 12.000 min⁻¹
- Winkelbeschleunigung：
- ≤ 200.000 rad/s²
- Betriebsdrehmoment：
- 1 Ncm
- Anlaufdrehmoment：
- + 1,5 Ncm
- Zulässige Wellenbelastung：
- 40 N (radial)
- 20 N (axial)
- Lebensdauer der Kugellager：
- 3,6 x 109 Umdrehungen
Umgebungsdaten
- Betriebstemperaturbereich：
- –30 °C ... +85 °C
- Lagertemperaturbereich：
- –30 °C ... +90 °C, ohne Verpackung
- Relative Luftfeuchtigkeit/Betauung：
- 90 %, Betauung nicht zulässig
- Widerstandsfähigkeit gegenüber Schocks：
- 100 g, 10 ms, 10 ms (nach EN 60068-2-27)
- Frequenzbereich der Widerstandsfähigkeit gegenüber Vibration：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMV：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- Schutzart：
- IP65, bei aufgestecktem Gegenstecker (IEC 60529)
Klassifikationen
